ESP32教程:通过WIFI控制LED灯的开关

LED闪烁

在通过WIFI控制LED灯的开关之前,我们先实现一下LED闪烁。

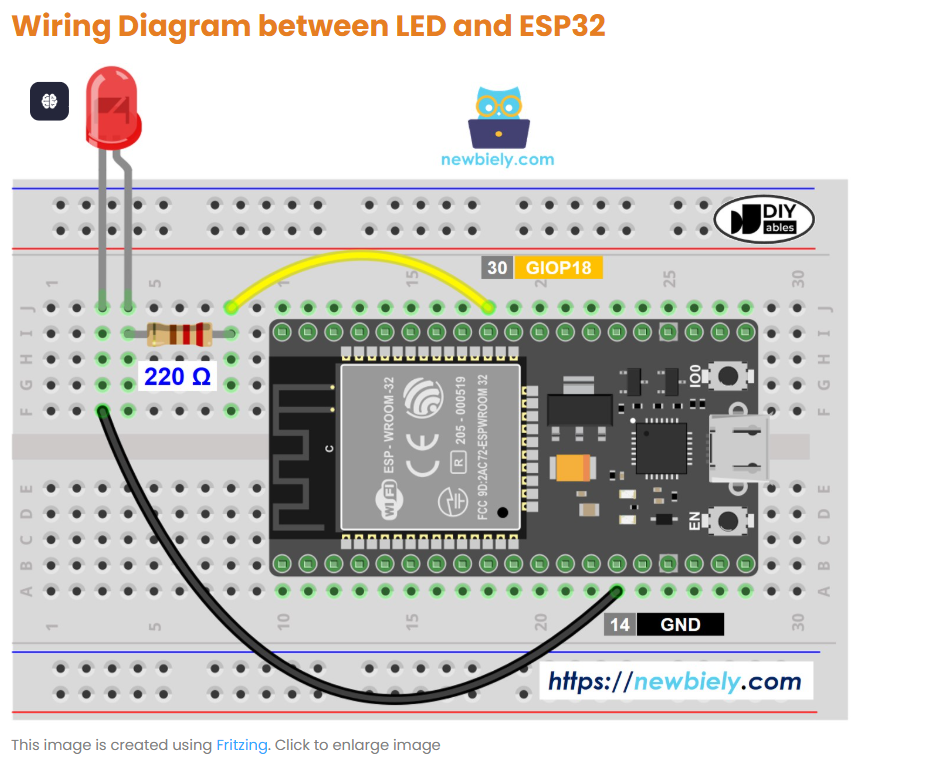

接线图:

image-20250427150835520

来源:https://esp32io.com/tutorials/esp32-led-blink

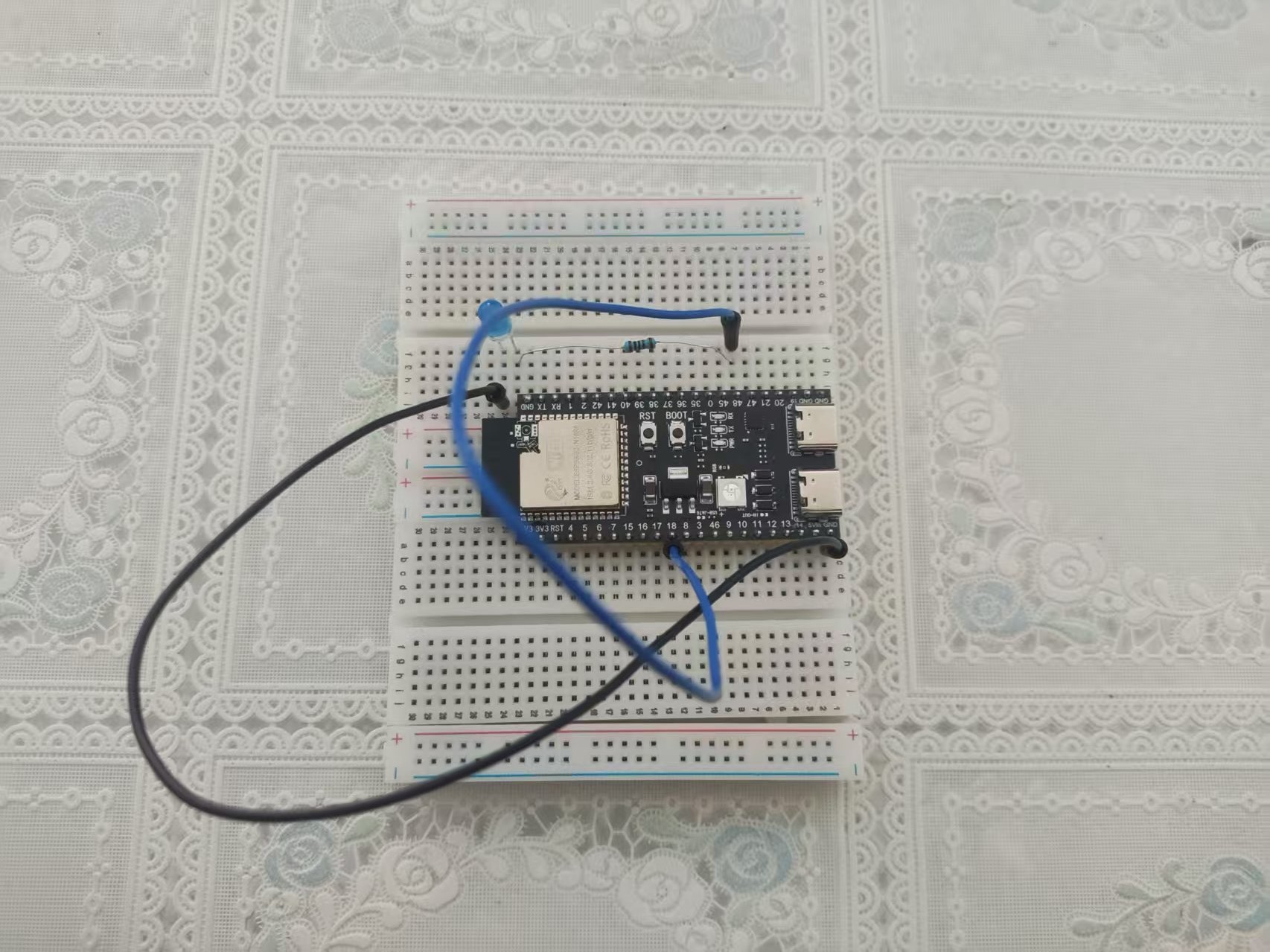

我的接线图:

LED长的为阳极,短的为阴极,阳极通过一个电阻与ESP32引脚连接,这里以18引脚为例,阴极连接ESP32的GND引脚。

代码:

// 定义 LED 连接的引脚
const int ledPin = 18;  // GPIO 2
void setup() {
  // 初始化 LED 引脚为输出
  pinMode(ledPin, OUTPUT);
}
void loop() {
  // 打开 LED
  digitalWrite(ledPin, HIGH);
  delay(1000);  // 等待 1 秒
  // 关闭 LED
  digitalWrite(ledPin, LOW);
  delay(1000);  // 等待 1 秒
}

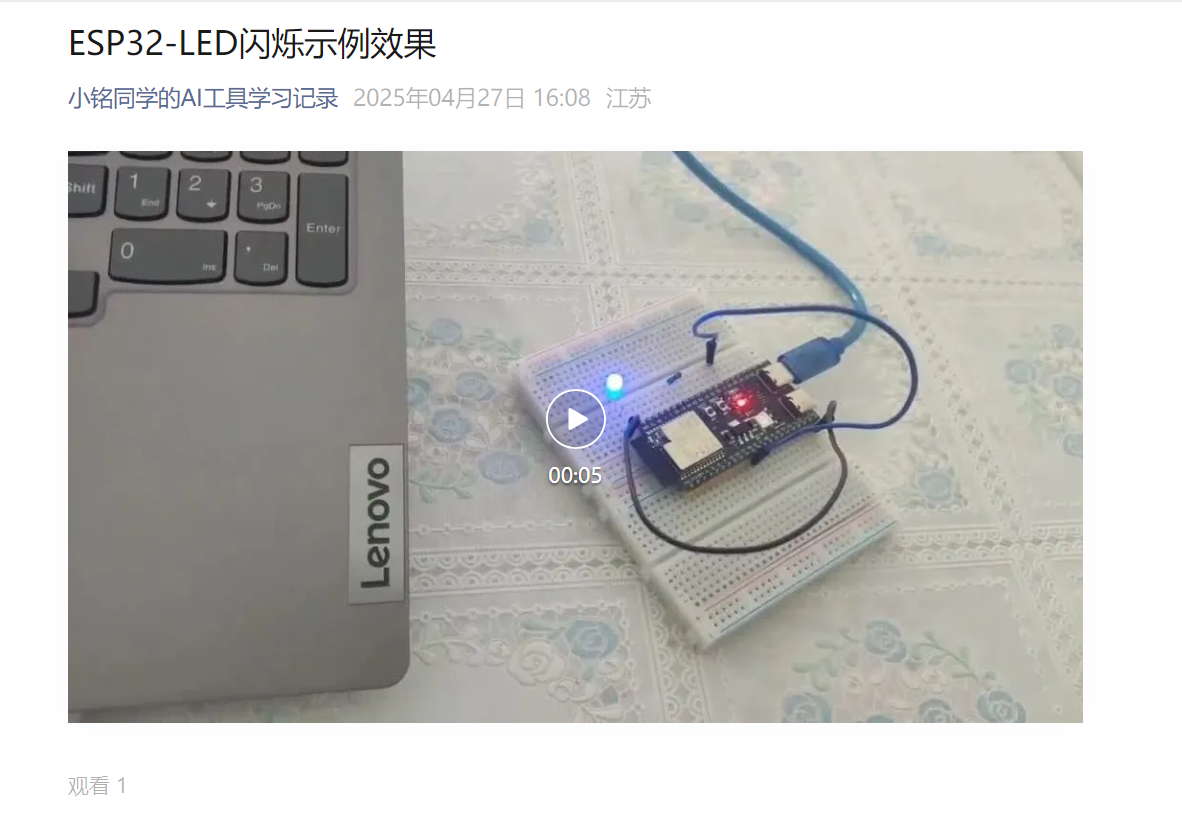

烧录运行,如果接线没错的话,效果在:https://mp.weixin.qq.com/s/tI6YlXAeGp7CvGZeuGdV5g

image-20250427161343160

在此物联网项目中,我展示了如何使用Amazon Alexa和ESP32控制8个家用电器,从而使基于物联网的智能家居自动化。 硬件部件: ESP32 DEVKIT V1× 1个 Grove-2通道SPDT中继 × 1个 Amazon Alexa Echo Dot× 1个 软件应用程序和在线服务: Arduino IDE Alexa技能套件 手动工具和制造机: 烙铁(通用) 焊锡线,无铅 使用Amazon Alexa和ESP32从手动开关和Amazon Alexa App控制8种家用电器的基于IoT的智能家居自动化。如果没有互联网,则可以通过手动开关控制家用电器。在本文中,我展示了制作此智能家居系统的所有步骤。 ESP32控制智能继电器具有以下功能: 使用Alexa通过语音命令控制家用电器 用手动开关控制家用电器。 在Alexa应用程序中监控实时反馈。 手动控制家用电器,而无需互联网。 所需组件: 1. ESP32 DEVKIT V1开发板 2. 8通道SPDT 5V继电器模块 3. Alexa回声点(可选) 4.手动开关 PCB所需的组件 1.继电器5v(SPDT)(8个) 2. BC547晶体管(8个) 3. PC817光电杯(8个) 4. 510欧姆0.25瓦电阻器(8 no)(R1-R8) 5. 1k 0.25瓦电阻器(10 no)(R9-R18) 6. LED 5毫米(10颗) 7. 1N4007二极管(8 no)(D1-D8) 8.按钮(8个否) 9.端子连接器 10. 5V DC电源 所需软件: 1. Arduino IDE 2.亚马逊Alexa应用 ESP32方案电路图: 这是此家庭自动化项目的完整电路图。我已经在教学视频中解释了电路。 电路非常简单,我使用了GPIO引脚D23,D22,D21,D19,D18,D5,D25和D26来控制8个继电器。 GPIO引脚D13,D12,D14,D27,D33,D32,D15和D4与开关相连,以手动控制8个继电器。 我在Arduino IDE中使用了INPUT_PULLUP函数,而不是使用上拉电阻。 我已使用5V移动充电器为智能继电器模块供电。 使用Alexa通过语音命令控制继电器 如果ESP32模块与WiFi连接,则可以从Amazon Alexa App和手动开关控制家用电器。 您可以在世界任何地方控制,监视Alexa App中继电器的实时状态。 您不需要Alexa设备即可进行此家庭自动化项目。 使用开关控制继电器: 如果WiFi不可用,则可以通过手动开关控制继电器。 ESP32每3秒钟检查一次WiFiWiFi可用时,ESP32会自动连接WiFi。 请参考电路图连接手动开关
