同学，UML类图了解一下!

1.什么是类图

1.类是具有相似结构、行为和关系的一组对象的描述符。类是面向对象系统中最重要的构造块。类图显示了一组类、接口、协作以及他们之间的关系。类加上他们之间的关系就构成了类图，类图中还可以包含接口、包等元素，也可以包括对象、链等实例

        以上是比较官方的解释，下面说一说我的认识

        类图是显示出类与类以及接口之间的结构关系，用于描述整个程序的结构化设计

2.类图的组成第一行名字，第二属性，第三行为（方法），简单直白



3.接口的表示

   1.棒棒糖表示法：

   2.文字表示法：

4.修饰符

     +：public,表示公共可用

     -：private,表示私有

    #：protected,表示只能子类使用

5.关系之间的强弱顺序：泛化=实现>组合>聚合>关联>依赖

2.类图的关系

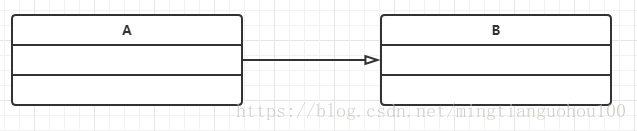

1.泛化关系：继承关系子类指向父类,实线空心三角

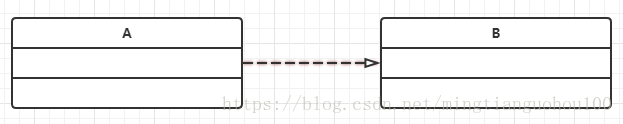

2.实现关系：类与接口的关系，虚线空心三角

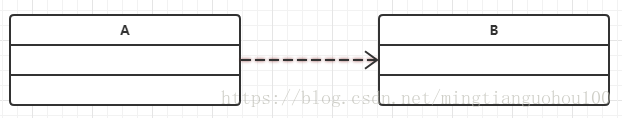

3.依赖关系：使用关系，即一个类的实现需要另一个类的协助，所以尽量不要使用双向依赖

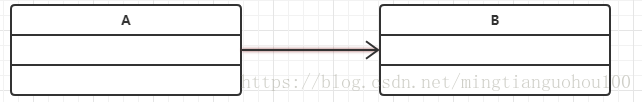

4.关联关系：拥有关系，当一个类需要知道另一个类时使用，比如丈夫和妻子

5.聚合：整体与部分的关系，部分可以来开整体单独存在，比如轮胎和车是整体和部分，轮胎离开车依然可以单独存在

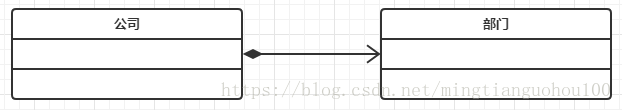

6.组合：整体与部分，但部分不能离开整体，比如公司和部门
