MR30分布式IO在纺织行业穿经机的应用

在纺织行业的织造前道工序中，穿经机如同一位精密的 “纺织裁缝”，将数百至数千根纤细经纱精准穿入停经片、综丝和钢筘，为后续织造环节奠定基础。然而，传统穿经机的控制方式常因信号传输距离远、设备协同性差等问题，制约着生产效率与产品质量。MR30分布式IO以其分布式部署的灵活性与高效的数据处理能力，为穿经机打造了一张智能神经网，让每一根经纱的穿入都精准可控。​

穿经机介绍​

穿经机是纺织厂织造准备车间的关键设备，承担着连接整经与织造的重要使命。它需将经轴上的经纱按照既定工艺要求，逐根穿入停经片（用于检测经纱断头）、综丝（控制经纱升降形成梭口）和钢筘（确定经纱密度与幅宽）。一台常规的穿经机需处理 800-3000 根经纱，每根经纱直径仅 0.1-0.3mm，穿经精度要求达到 ±0.05mm，一旦出现偏差，就可能导致后续织造过程中经纱断头、花纹错乱等问题。​

传统穿经机多采用集中式 IO 控制，存在诸多弊端：一是设备上的传感器与执行器需通过长距离线缆连接至控制柜，信号衰减与干扰严重，影响控制精度；二是当穿经机幅宽增加或功能扩展时，布线复杂且成本高；三是某一区域出现故障时，可能影响整个系统运行，排查故障也需耗费大量时间。某纺织厂数据显示，传统穿经机因信号问题导致的错穿率达 3‰，月均故障停机时间超过 15 小时。​

穿经机生产工艺​

穿经机的生产工艺是一个对精度和速度要求极高的过程，以棉织物穿经为例，主要包括以下环节：​

经纱引出与分纱：经轴上的经纱通过导纱辊引出，经分纱器分离成单根状态。分纱器梳齿间距为 0.5-1mm，需保证经纱排列整齐无缠绕。此环节需实时控制经纱张力在 5-10cN 之间，张力过大易造成经纱断裂，过小则会导致分纱混乱。​

停经片穿入：分纱后的经纱由穿经针头引导，逐根穿入停经片的小孔（直径 0.8-1.2mm）。停经片需精准排列在导轨上，位置误差若超过 0.1mm，就会导致穿入失败，同时要实时检测经纱是否成功穿入，防止漏穿。​

综丝与钢筘穿入：经纱穿入停经片后，依次穿入综丝和钢筘。综丝孔位会根据织物花纹设计动态调整，钢筘穿入则需保证经纱间距均匀，偏差超过 0.2mm 会使织造的布面不平整。​

经纱张力监测与调整：在整个穿经过程中，张力传感器需实时监测经纱状态，一旦检测到断头或张力异常，设备需立即停机并报警，同时标记故障位置以便处理。​

MR30分布式IO应用方式​

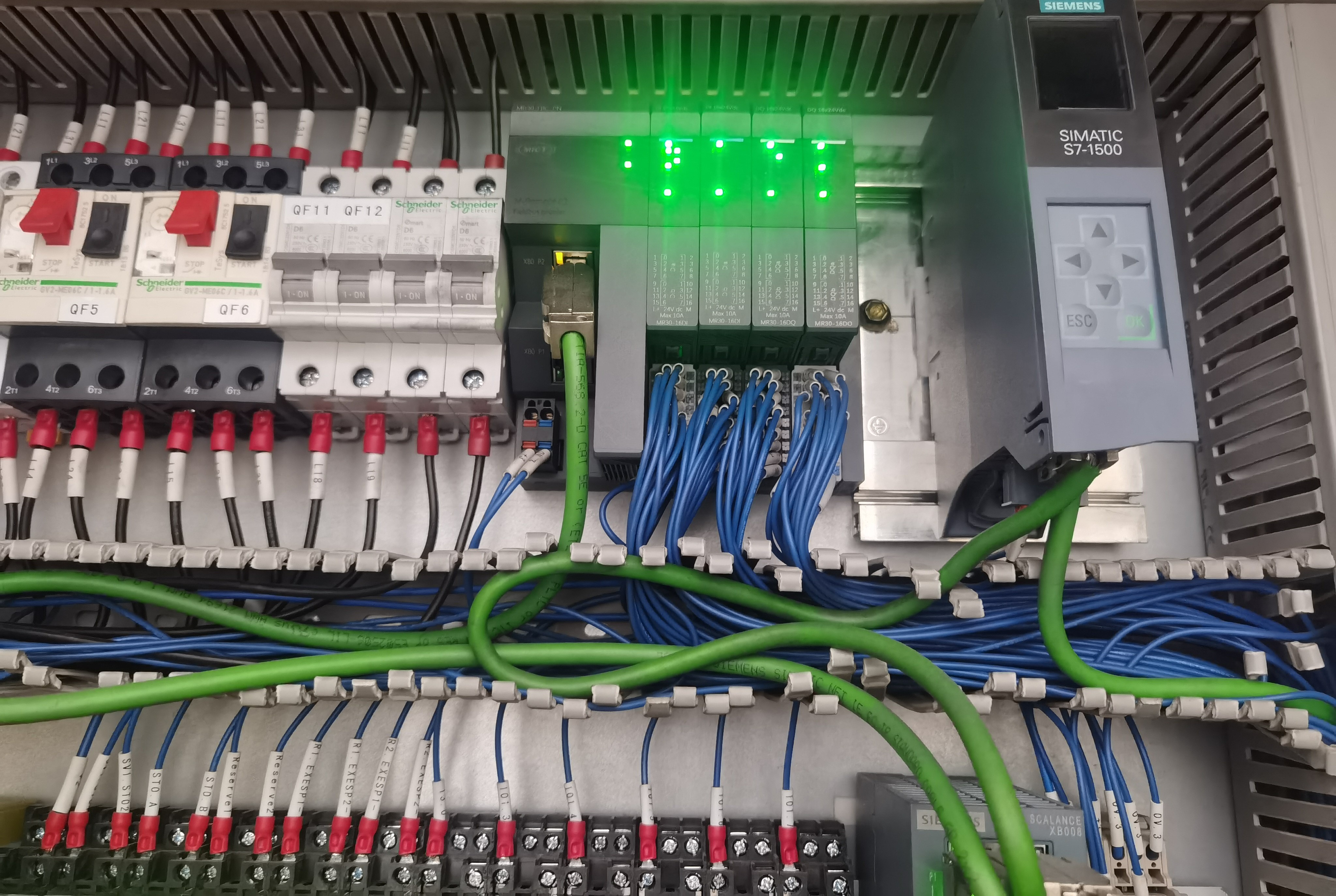

MR30分布式 IO采用 “主站 - 从站” 架构，在穿经机上实现了信号的分布式采集与控制，具体应用方式如下：​​

根据穿经机的结构布局，在关键位置部署多个 MR30 从站模块，实现全流程信号的精准采集：​

在经纱引出与分纱区域，从站模块接入张力传感器和分纱器位置传感器信号，实时监测经纱张力和梳齿间距，确保张力波动能被及时捕捉。​在停经片与综丝穿入区域，通过从站模块采集光电传感器和激光位移传感器信号，精准检测经纱穿入状态和停经片、综丝的位置；​在设备驱动区域，从站模块采集电机运行电流、温度等信号，实时监控设备运行状态，预防电机过载或过热。​各从站模块通过 Profinet 总线与主站通信，数据传输速率快，延迟低，确保采集到的信号能实时反馈至控制系统。​​

MR30 分布式 IO 的从站模块具备丰富的输出接口，能精准控制穿经机各执行机构：​

分纱器控制：从站模块输出信号控制分纱器伺服电机，根据经纱密度自动调整梳齿间距，响应时间≤20ms，保证分纱精度。​

穿经针头控制：通过从站模块输出脉冲信号驱动步进电机，控制穿经针头的伸缩和横移，使针头定位误差控制在 ±0.03mm 以内，提高穿经成功率。​

张力调节控制：从站模块输出 PWM 信号控制磁粉制动器，实时调整经纱张力，使张力稳定在设定值 ±0.5cN 范围内，减少经纱断头。​

分布式控制减少了控制信号的传输距离，提高了控制的及时性和准确性，确保各执行机构协同工作。​

应用成效​

MR30 分布式 IO 的分布式架构在穿经机应用中展现出显著成效。​

传统集中式IO需从控制柜铺设大量长距离线缆，采用 MR30分布式 IO 后，从站模块就近安装在设备附近，大幅缩短了线缆长度，某纺织厂的穿经机布线长度从 300 余米减少至 120 米，降低了线缆成本和信号干扰。​当穿经机需要适配不同幅宽的经纱或增加功能时，只需增加相应的从站模块，通过总线扩展即可接入系统，无需大规模修改原有布线和程序；某一从站模块出现故障时，不会影响其他模块的正常工作，便于快速定位和更换故障模块，减少设备停机时间。
