改善反激电源交叉调整率

来自德州仪器培训PPT

https://training.ti.com/sites/default/files/docs/multi-output-flyback-cross-regulation-presentation.pdf

当电源需要多路输出的时候，反激变换器的成本优势很大，因为它仅需一个变压器和一个开关管就能实现多路输出，不需要输出滤波电感，但电压的交叉调整率是设计中的难点。

交叉调整率：输出电压在不同负载条件下变化有多少。它来源于非理想变压器的漏感、绕组的电阻、整流二极管的压降等。

1. 变压器绕组建议
   1. 减小原边和副边、副边和副边之间的漏感
   2. 使用三明治绕法，匝数最多的绕组夹住其他绕组
   3. 匝数少的时候，用多股线绕满一层
   4. 功率大的输出绕组分上下层夹住功率小的输出绕组
2. 输出加假负载，改善轻载条件下的交叉调整率
   1. 帮助释放变压器漏感中的能量
   2. 缺点是增加了待机功耗，降低了轻载条件下的效率，而且在交叉调整率要求比较高的时候需要过多的假负载
3. 稳压二极管钳位
   1. 仅在输出电压高于稳压电压时工作，改善轻载条件下的效率，比使用假负载效率高
   2. 缺点是需要在交叉调整率和效率之间做取舍
4. 串联LDO稳压
   1. 优点是输出电压精度高
   2. 缺点是输出电压需要给LDO留余量，影响整体效率低，功率大的时候需要用DCDC

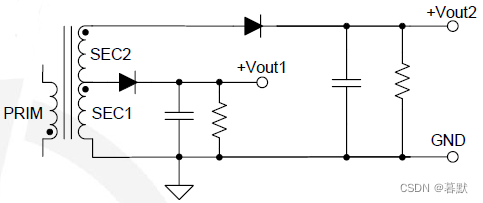

5. 输出绕组的叠加
   1. 改善低压输出绕组的交叉调整率
   2. 缺点是需要共地，SEC1的电流包括Vout1和Vout2所以线径需要增加



6. 多路加权反馈
   1. 需要共地的多路输出，拉反馈电阻到TL431
7. 使用同步整流
   1. 输出用可控开关器件替代二极管，电流可以反向流回变压器绕组

最后，交叉调整率问题主要来自于变压器的非理想特性，所以要首先聚焦在变压器绕组结构的设计上，可以为后来进一步改善交叉调整率打好基础。
