PADS简单使用

最新推荐文章于 2025-04-23 18:30:00 发布
原创 最新推荐文章于 2025-04-23 18:30:00 发布 · 1k 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

安装分为两部分PADS Logic,PADS Layout。

zt(跳到顶层top)

zb(跳到底层bottom)

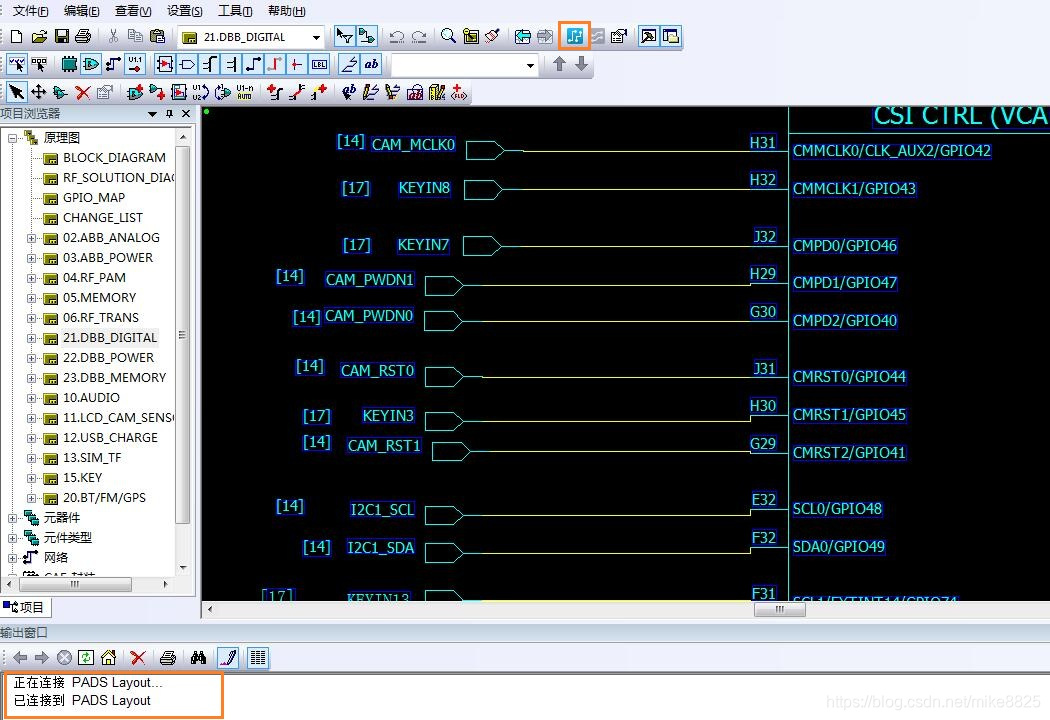

打开原理图和pcb后，点击下图绿色的图标

可以看到原理图和pcb已关联，点击原理图的器件，pcb会自动标注相应的位置，方便查找测试点。

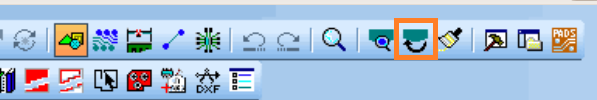

pcb和手上的主板是左右镜像的，可以点击下面的图标
