mtk平台电池曲线合入方法

本文介绍如何配置不同温度下的电池曲线参数,并通过gmat工具生成相应的配置文件。详细说明了配置步骤及注意事项,包括如何查看配置后的电池数据。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

根据拿到的电池曲线,配置具体的数据,比如拿到5组不同温度的电池曲线,温度值分别为50,25,10,0,-10摄氏度。

 5组不同温度下的电池曲线

ACTIVE_TABLE = <(5)>;
 /* Table numbers per battery */

具体的温度

	TEMPERATURE_T0 = <(50)>;
	/* Battery temperature T0 */
	TEMPERATURE_T1 = <(25)>;
	/* Battery temperature T1 */
	TEMPERATURE_T2 = <(10)>;
	/* Battery temperature T2 */
	TEMPERATURE_T3 = <(0)>;
	/* Battery temperature T3 */
	TEMPERATURE_T4 = <(-10)>;
	/* Battery temperature T4 */

通过excel格式化数值,复制粘贴到dtsi中,battery0_profile_tx_num根据实际数量填写。

电池容量   开路电压  电池电阻
{0.1mah, 0.1mv ,0.1mΩ}
	battery0_profile_t0_num = <100>;
	battery0_profile_t0_col = <3>;
	battery0_profile_t0 =
	<
	0	43370	1150
	...     ...     ...
	30370	30200	5900
	>;
	battery0_profile_t1_num = <100>;
	battery0_profile_t1_col = <3>;
	battery0_profile_t1 =
	<
	0	43370	1150
	...     ...    ...
	30370	30200	5900
	>;
	battery0_profile_t2_num = <100>;
	battery0_profile_t2_col = <3>;
	battery0_profile_t2 =
	<
	0	43450	1250
	...     ...     ...
	30370	30290	6100
	>;
	battery0_profile_t3_num = <100>;
	battery0_profile_t3_col = <3>;
	battery0_profile_t3 =
	<
	0	43430	1825
	...     ...     ...
	30370	30900	7375
	>;
	battery0_profile_t4_num = <100>;
	battery0_profile_t4_col = <3>;
	battery0_profile_t4 =
	<
	0	43350	3000
	...     ...     ...
	30370	31910	10050
	>;

 可以通过/proc/battery/dump_log查看配置的电池数据。

echo 102 > /proc/battery/dump_log

cat /proc/battery/dump_log

static int proc_dump_log_show(struct seq_file *m, void *v)
{
	int i;

	seq_puts(m, "********** Gauge Dump **********\n");

	seq_puts(m, "Command Table list\n");
	seq_puts(m, "0: dump dtsi\n");
	seq_puts(m, "1: dump v-mode table\n");
	seq_puts(m, "101: dump gauge hw register\n");
	seq_puts(m, "102: kernel table\n");
	seq_puts(m, "103: send CHR FULL\n");
	seq_puts(m, "104: disable NAFG interrupt\n");
	seq_puts(m, "105: show daemon pid\n");

	seq_printf(m, "current command:%d\n", gm.proc_cmd_id);

	switch (gm.proc_cmd_id) {
	case 0:
		proc_dump_dtsi(m);
		break;
	case 1:
	case 2:
	case 3:
	case 4:
		wakeup_fg_algo_cmd(
			FG_INTR_KERNEL_CMD, FG_KERNEL_CMD_DUMP_LOG,
			gm.proc_cmd_id);
		for (i = 0; i < 5; i++) {
			msleep(500);
			if (gm.proc_subcmd_para1 == 1)
				break;
		}
		proc_dump_log(m);
		break;
	case 101:
		gauge_dev_dump(gm.gdev, m, 0);
		break;
	case 102:
		dump_kernel_table(m);
		break;
	case 103:
		wakeup_fg_algo(FG_INTR_CHR_FULL);
		break;
	case 104:
		gauge_set_nag_en(false);
		gm.disable_nafg_int = true;
		break;
	case 105:
		seq_printf(m, "Gauge daemon pid:%d\n", gm.g_fgd_pid);
		break;
	default:
		seq_printf(m, "do not support command:%d\n", gm.proc_cmd_id);
		break;
	}



	/*battery_dump_info(m);*/

	return 0;
}

mtk官网介绍的是使用gmat合入电池参数,介绍下使用流程

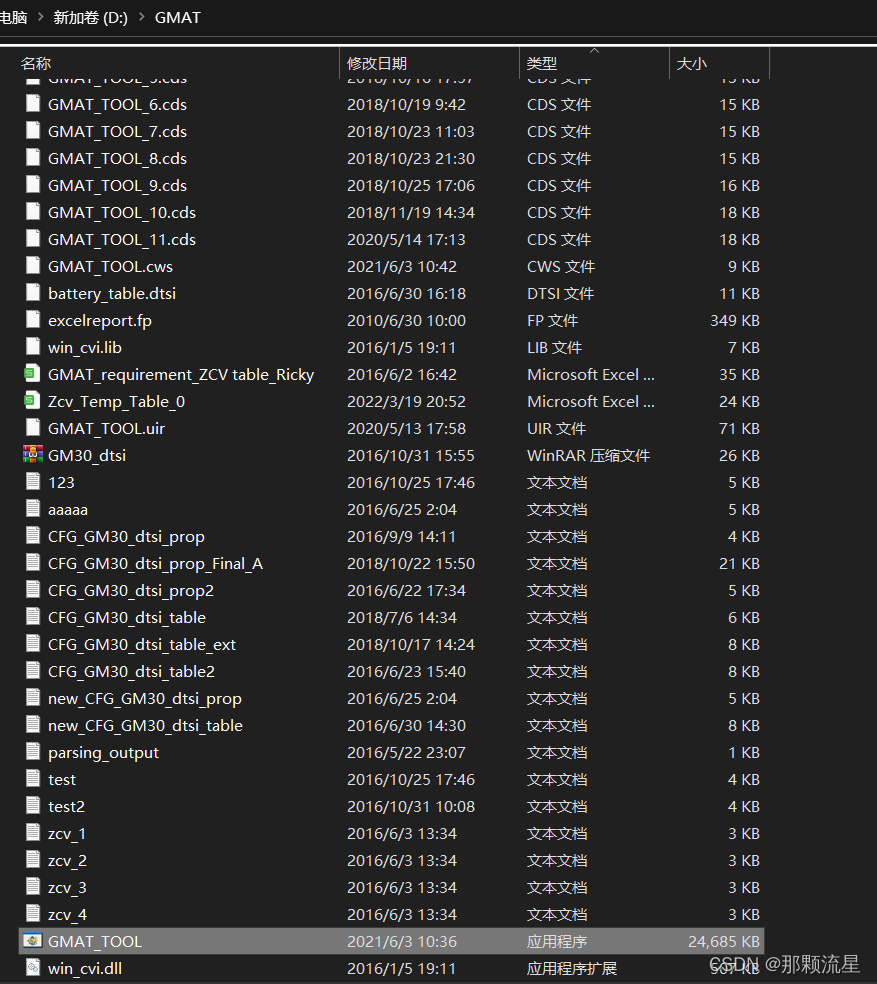

默认下载下来的gmat有1.0和2.0两个版本,以2.0为例,先安装好gmat,然后打开gmat

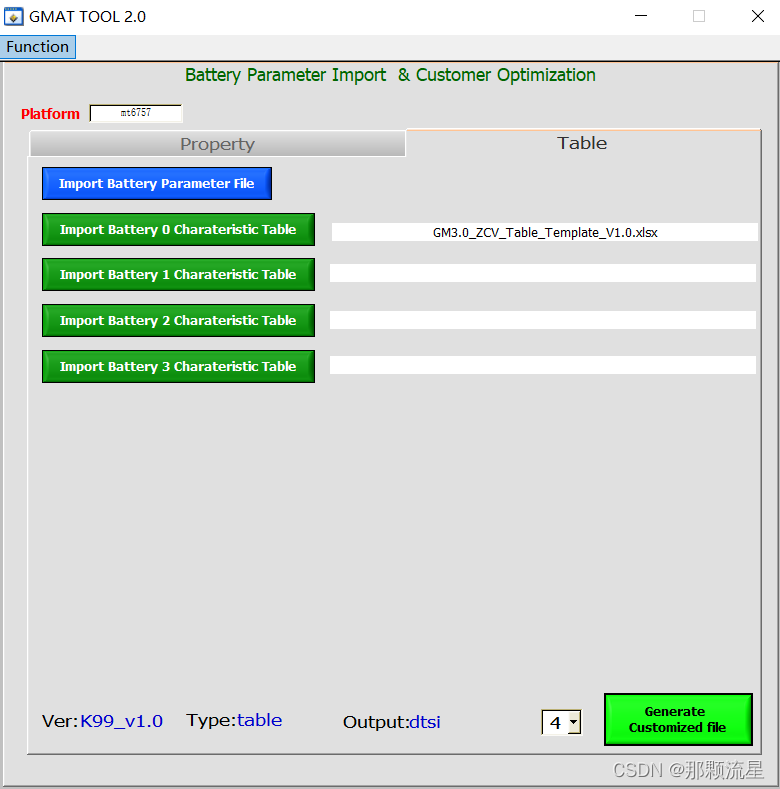

先导入CFG_GM30_dtsi_table_ext.txt,再导入GM3.0_ZCV_Table_Template_V1.0.xlsx,然后点击产生文件就行。(注意gmat生成的文件在c盘根目录下,所以要以管理员身份运行gmat,可以编辑txt文件的修改保存路径) (plaform可以自行输入,生成的文件以平台命名)

从demo的数据看,每组的电池曲线不是都是100组数据的,但生成的数据都变成了每组100组数据,而且有些数据跟原数据有稍微的差异,应该是进行了优化。

然后在GM3.0_ZCV_Table_Template_V1.0.xlsx基础上,替换成项目的电池参数,不同温度的表格不需要等长,但要以end结尾,另外表格里的数值需要是整数。

电池电量问题可参考FAQ20713

电池dtsi参数可以参考GM3.0_Customization parameter design guide_V1.1.pptx
