综合实验 li

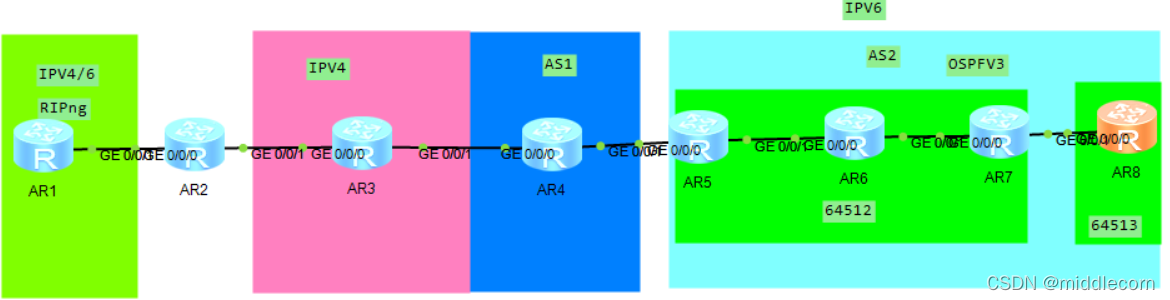

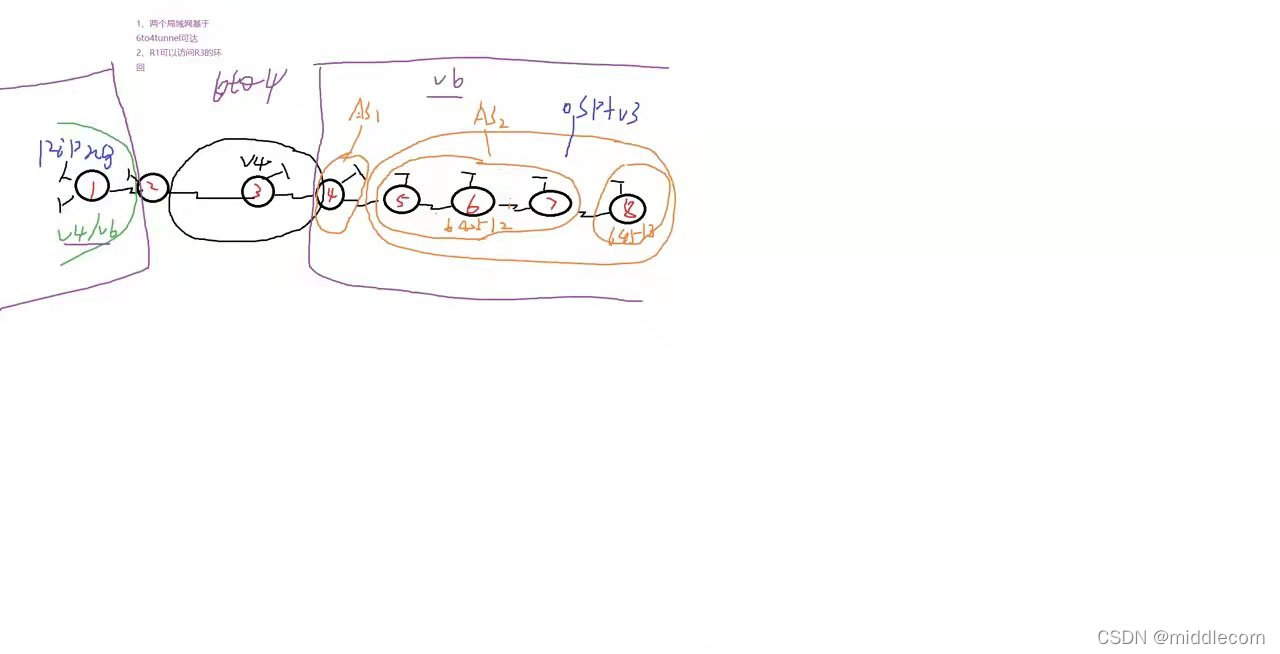

拓扑图：



实验要求：

R3为运营商

R1则需要有ipv4和ipv6两种协议，且使用ripng

R4，R5，R6，R7，R8则都使用ipv6协议，且跑bgp

R4在AS1中。R5，R6，R7，R8在AS2，并且AS2中有两个小联邦

R5，R6，R7在小联邦64512中

R8在64513中

并且将ipv4地址换算成ipv6地址：

23.1.1.1
2002:1701:0101::/48
2002:1701:0101:0000::/64--2002:1701:0101:FFFF::/64

2002:1701:0101:0000::/64
2002:1701:0101:0000::/65
2002:1701:0101:0000::/65
2002:1701:101:0:8000::

34.1.1.2
2002:2201:0102::/48
2002:2201:0102::/49  AS1
2002:2201:0102::/64 -- 2002:2201:0102:7fff::/64

2002:2201:0102:8000::/49 AS2
2002:2201:0102:8000::/64 -- 2002:2201:0102:FFFF::/64

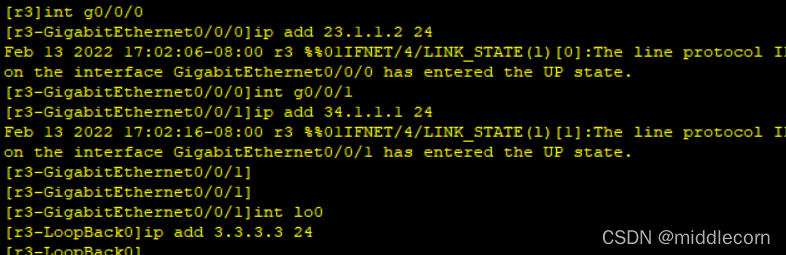

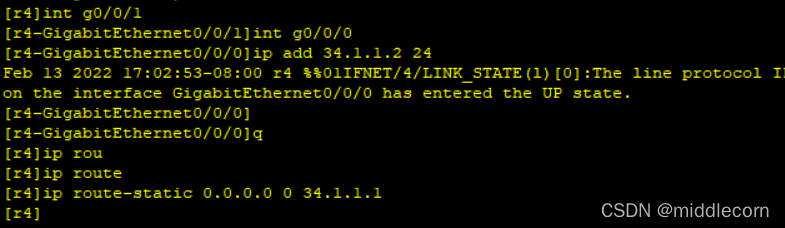

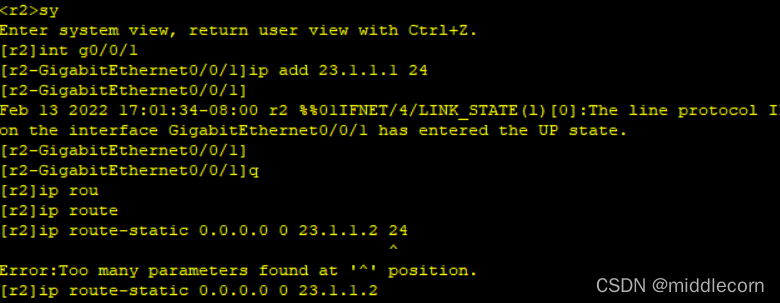

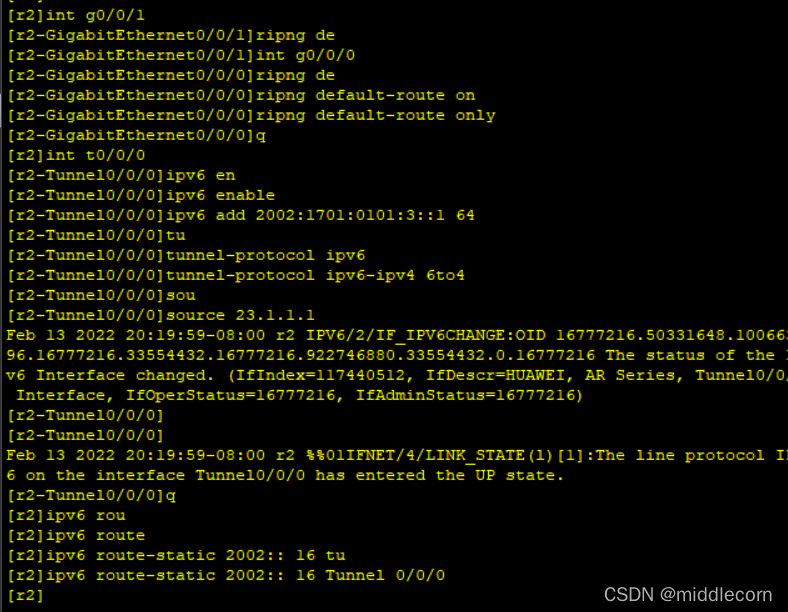

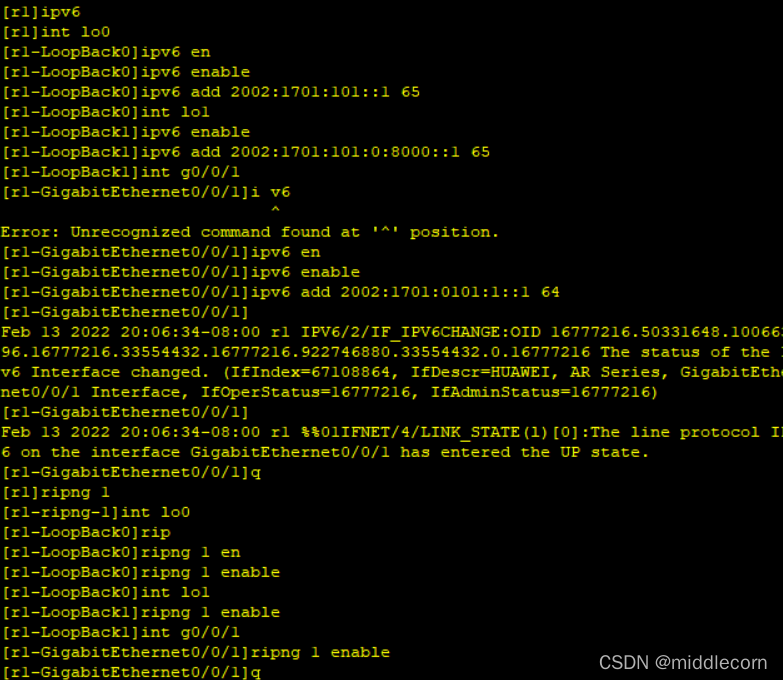

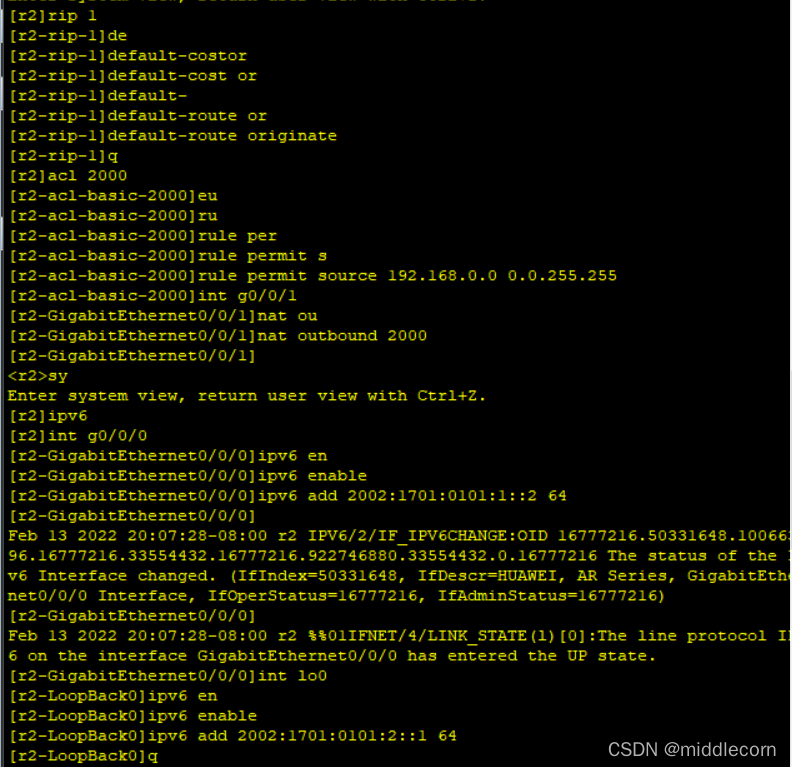

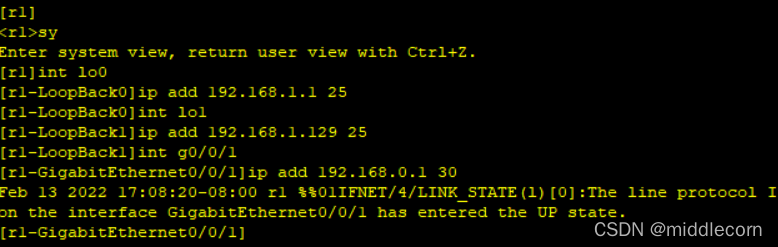

首先配置左边的R1，R2，R3的IP地址：

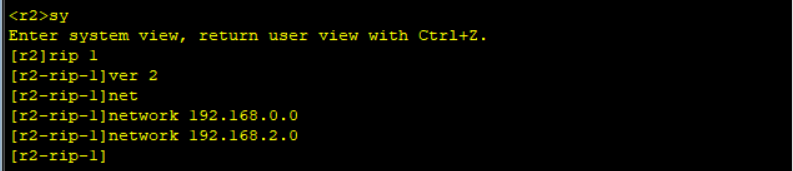

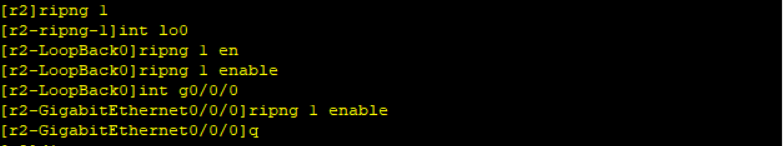

然后左边跑ripng：

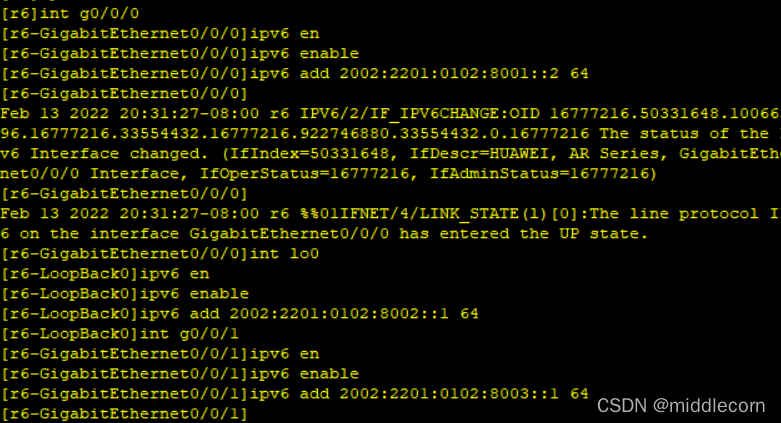

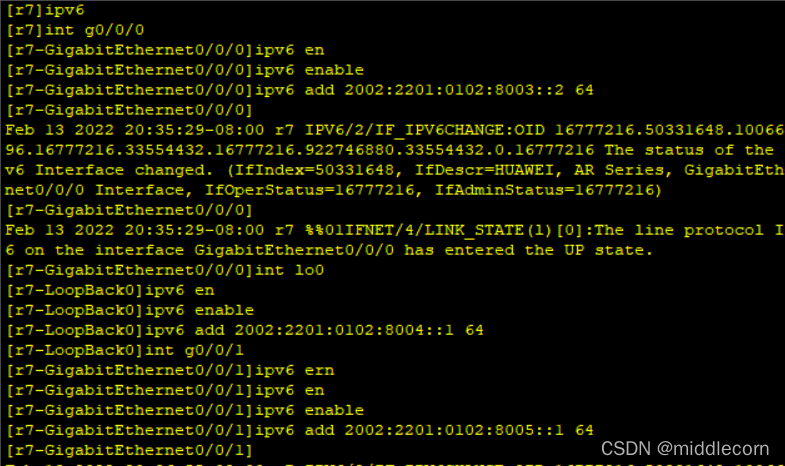

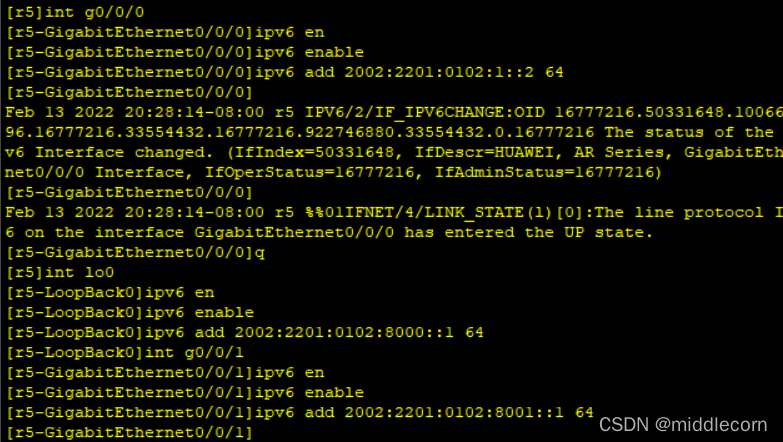

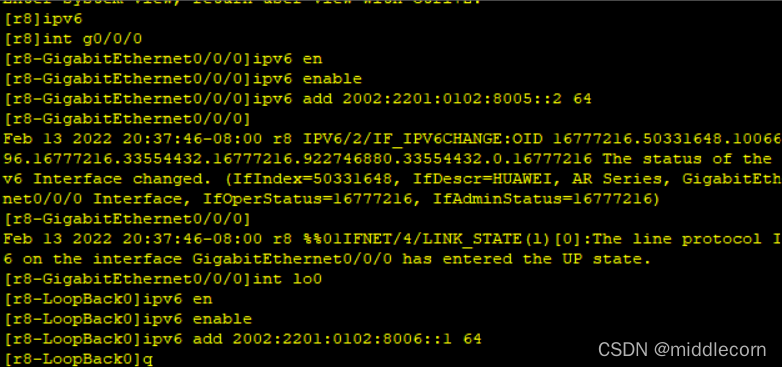

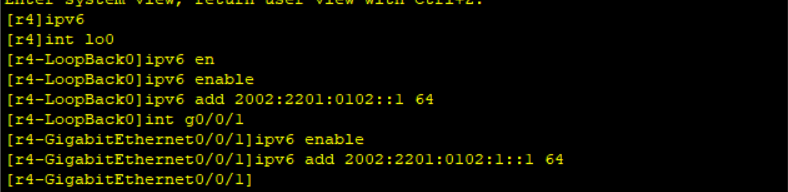

R4，R5，R6，R7，R8配置ipv6地址：

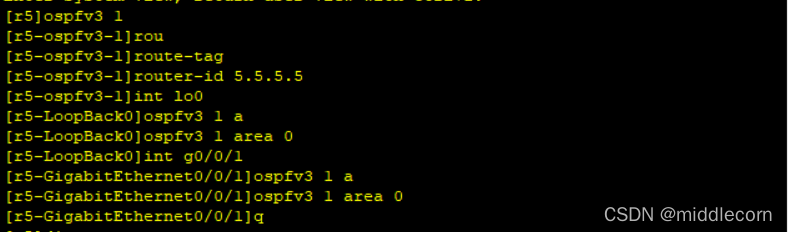

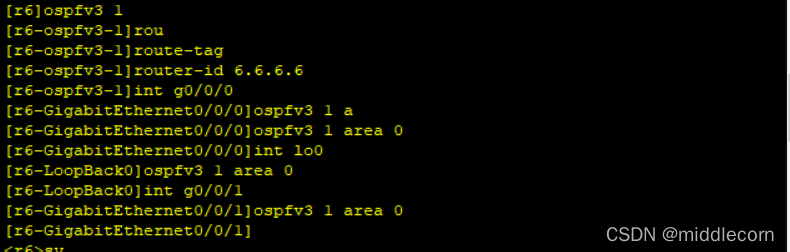

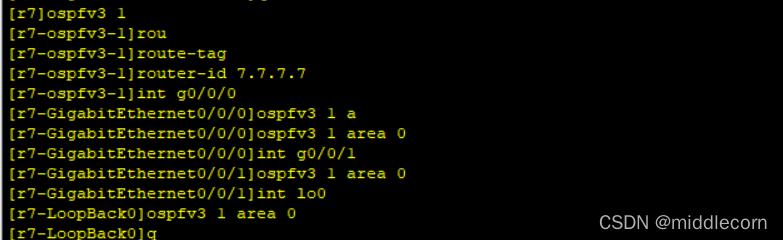

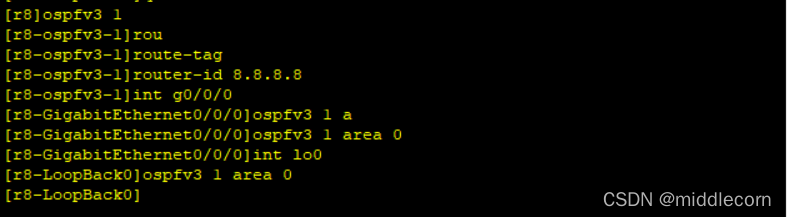

 R5，R6，R7，R8跑OSPFv3：

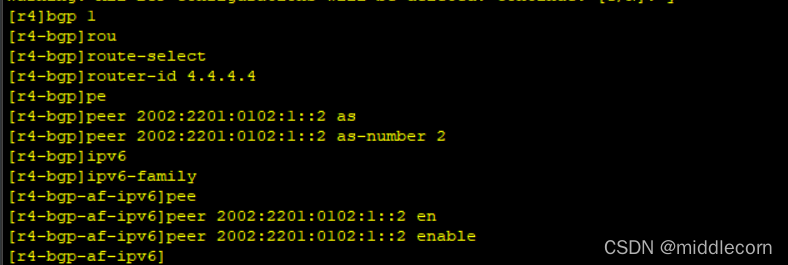

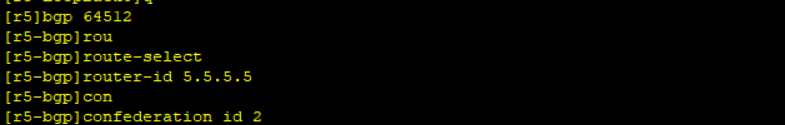

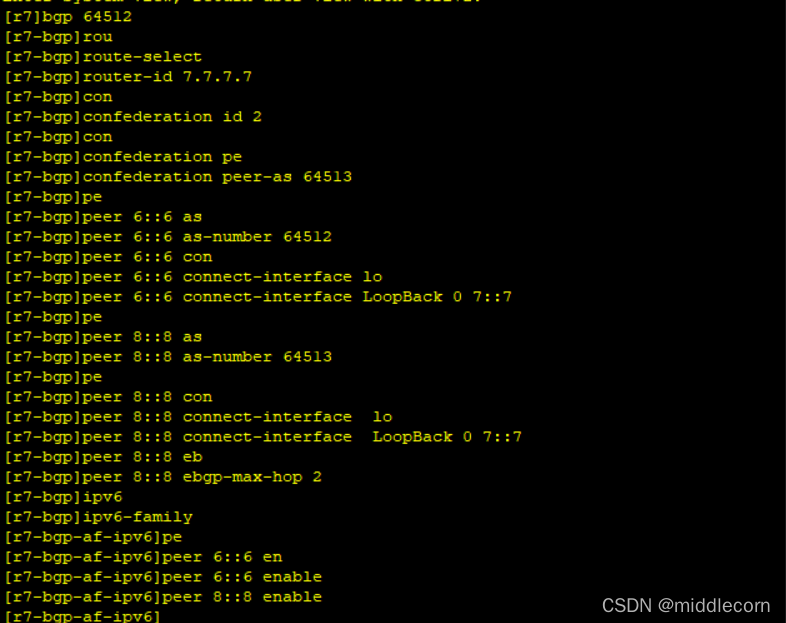

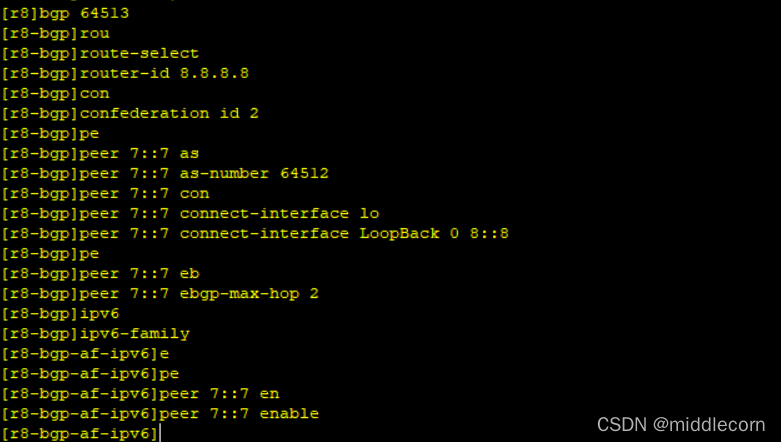

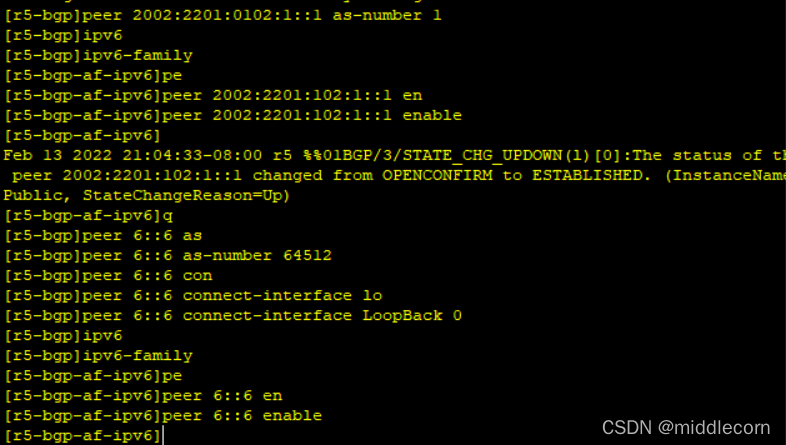

 然后是R4，R5，R6，R7，R8起BGP，4，在AS1。5，6，7,8在AS2

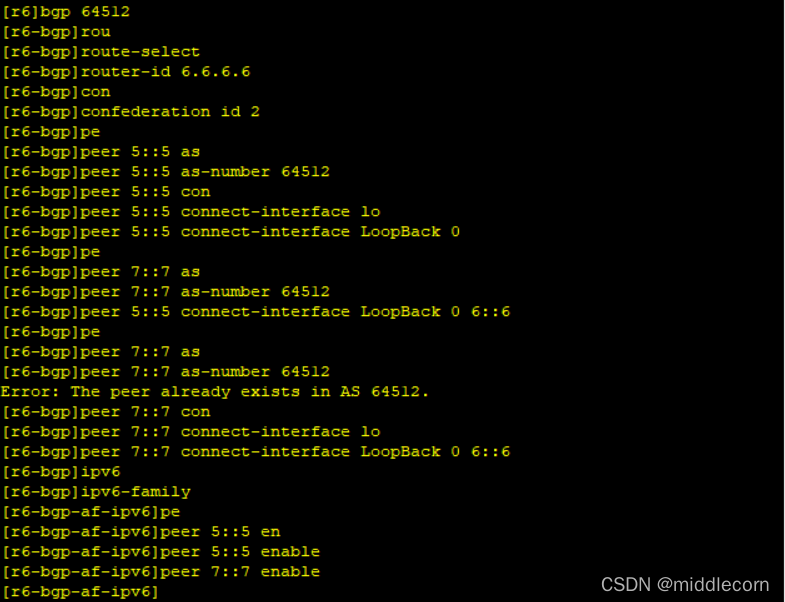

5，6，7在一个小联邦，8在单独一个小联邦：

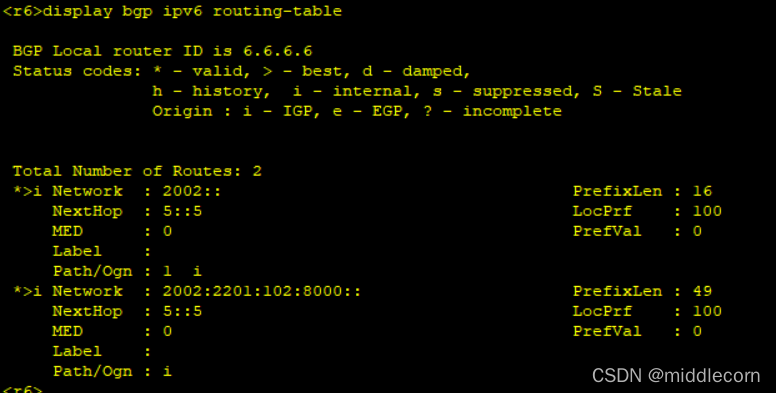

R6不优，将其变优 :

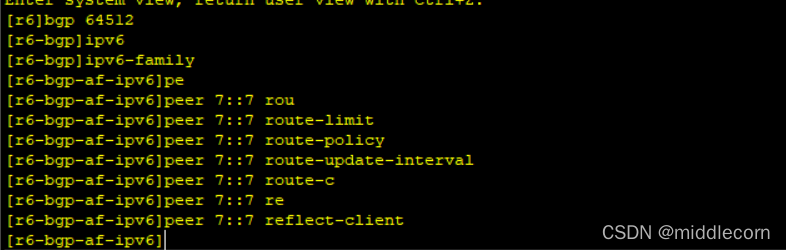

R6需要调一个反射器，让R5视为服务器，R6视为客户，这样R7,R8才能学到：

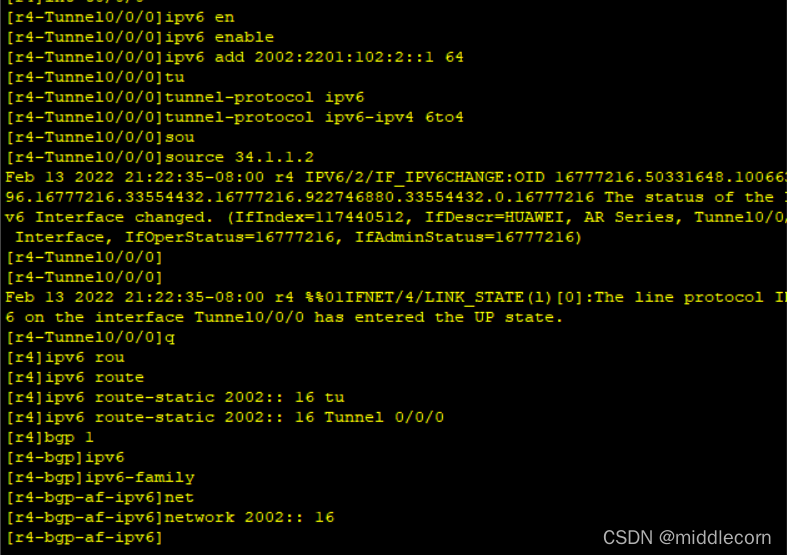

 R4还要双向互通：





然后R7也变优：

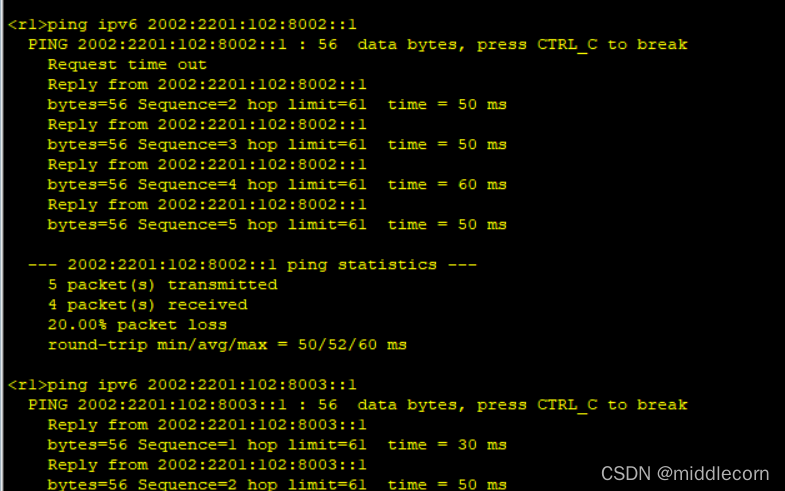

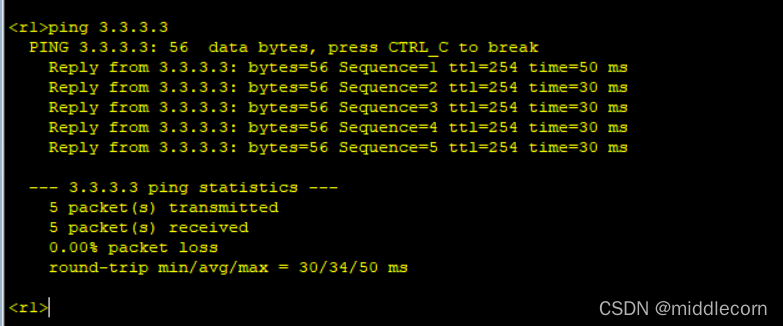

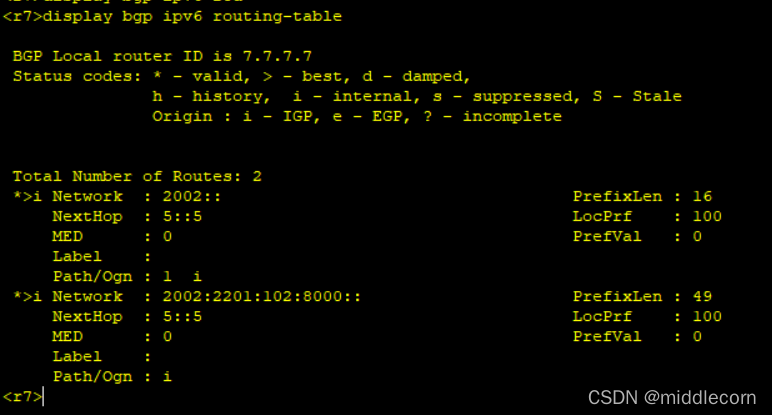

 最后验证实验结果：

R1能够上网，可以ping通后面的路由
