VMware的三种网络模式

转自：https://zhuanlan.zhihu.com/p/24758022

VMware有三种虚拟网络工作方式，即：

1. Briged（桥接模式）
2. NAT（网络地址转换模式）
3. Host-Only（仅主机模式）

一、Bridged（桥接模式）

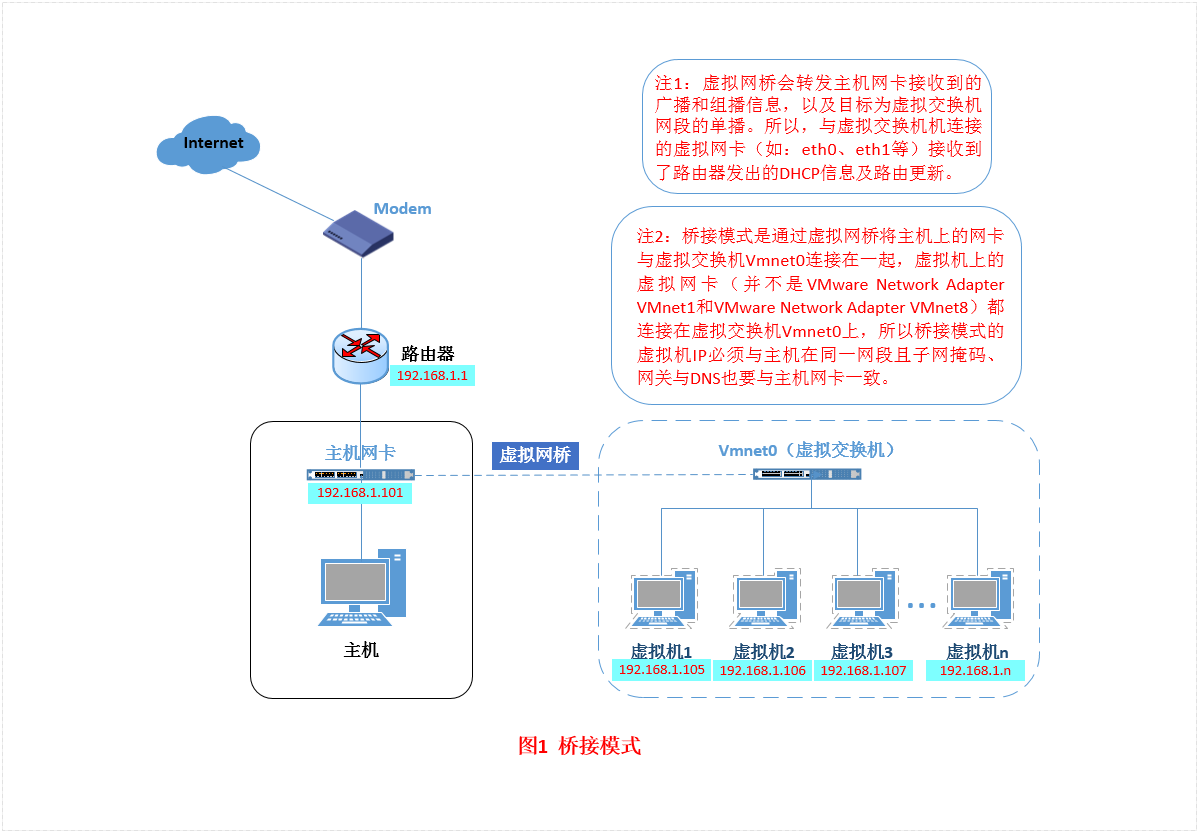

桥接模式就是将主机网卡与虚拟机虚拟的网卡利用虚拟网桥进行通信。在桥接的作用下，类似于把物理主机虚拟为一个交换机，所有桥接设置的虚拟机连接到这个交换机的一个接口上，物理主机也同样插在这个交换机当中，所以所有桥接下的网卡与网卡都是交换模式的，相互可以访问而不干扰。在桥接模式下，虚拟机ip地址需要与主机在同一个网段，如果需要联网，则网关与DNS需要与主机网卡一致。其网络结构如下图所示：

二、NAT（地址转换模式）

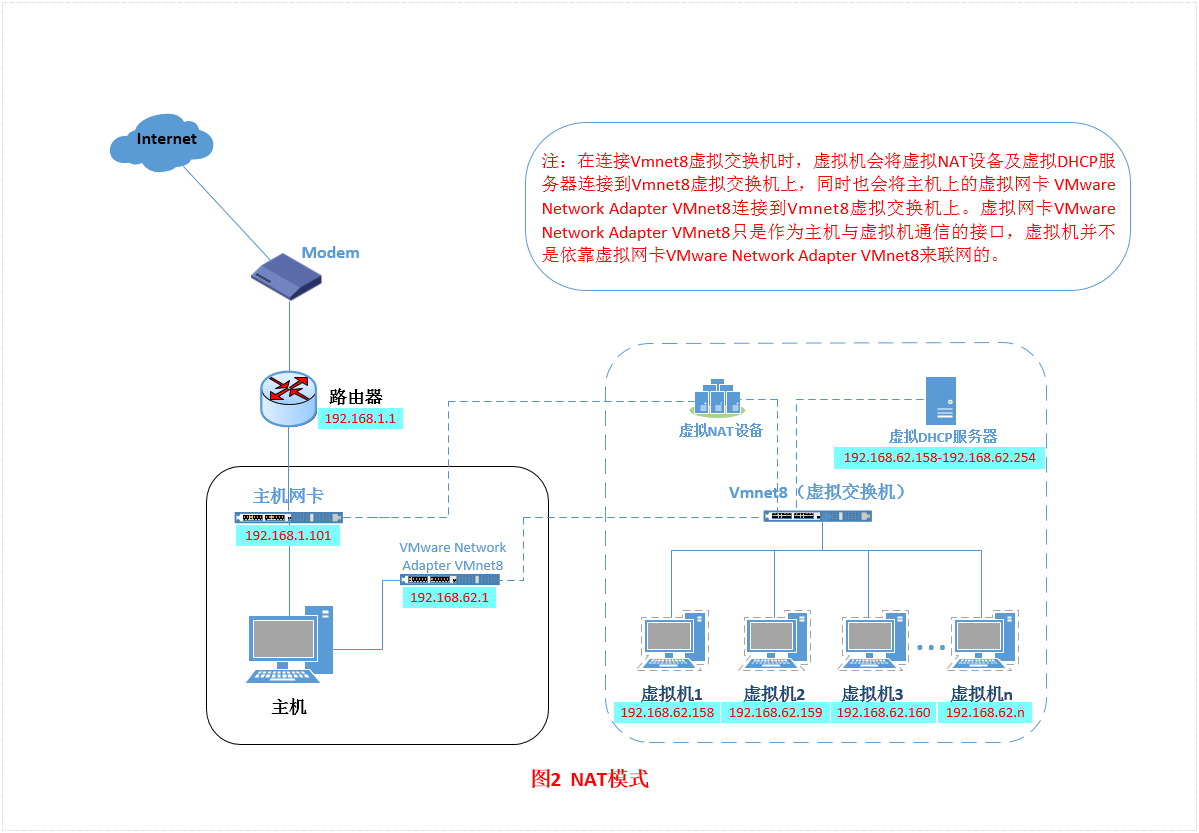

如果网络ip资源紧缺，但是你又希望你的虚拟机能够联网，这时候NAT模式是最好的选择。NAT模式借助虚拟NAT设备和虚拟DHCP服务器，使得虚拟机可以联网。其网络结构如下图所示：



在这种网络模式下，主机可以通过两种方式与虚拟机通信：

1. 通过虚拟网卡直接进行局域网通信，这时需要图上所示的虚拟网卡开启
2. 通过主机网卡由虚拟NAT设备的端口映射进行通信，这时需要开启NAT端口映射，如下图：

位置： 编辑-->编辑虚拟网络-->vmnet8-->NAT设置

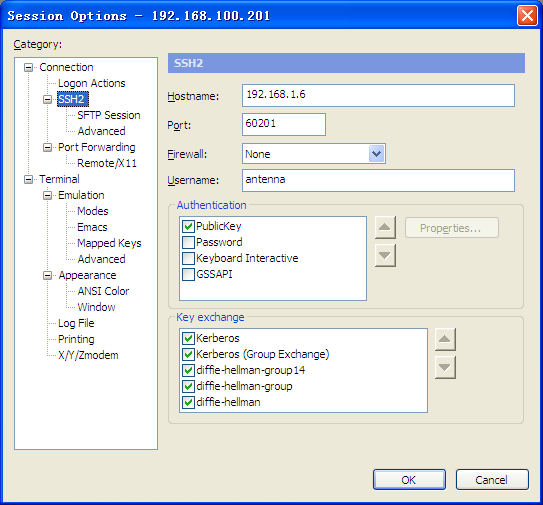

网关IP可以自行设置，端口映射为虚拟局域网IP与端口映射到实体网卡IP上的端口，例如将虚拟机192.168.100.201的52113端口映射到了物理网卡的60201端口。访问方式（我的物理网卡地址为192.168.1.6，即192.168.1.6:60201）：

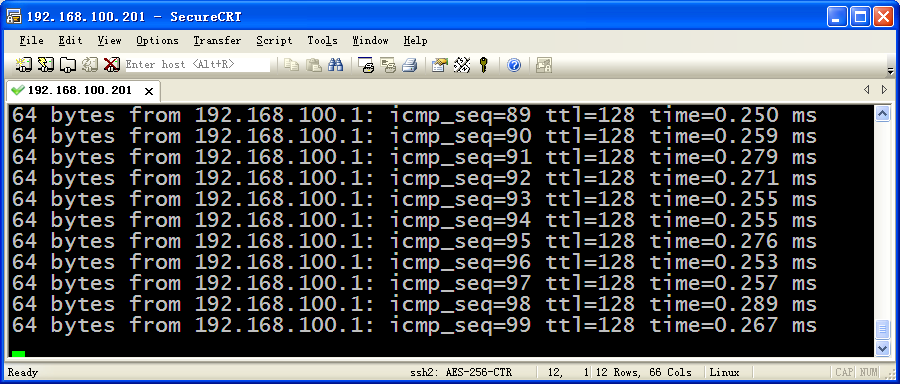

 经测试，该模式下网关可自行定义IP，确定后稍等即可生效，虚拟机可ping通该网关，但实体机不能ping通

三、Host-Only（仅主机模式）

Host-Only模式其实就是NAT模式去除了虚拟NAT设备，然后使用VMware Network Adapter VMnet1虚拟网卡连接VMnet1虚拟交换机来与虚拟机通信的，Host-Only模式将虚拟机与外网隔开，使得虚拟机成为一个独立的系统，只与主机相互通讯。其网络结构如下图所示：

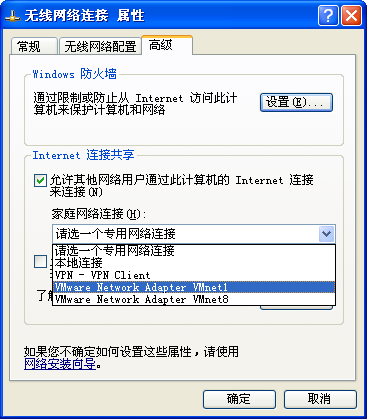

从网络拓扑关系上可以看出，虚拟机不能直接连接到外网，只能通过主机的虚拟机网卡与主机通信，其实可以通过XP或win7的网络共享功能使虚拟机与外网连接：



当然也可以通过代理软件代理上网，网络编程厉害，自己做个网络转发软件也行：）

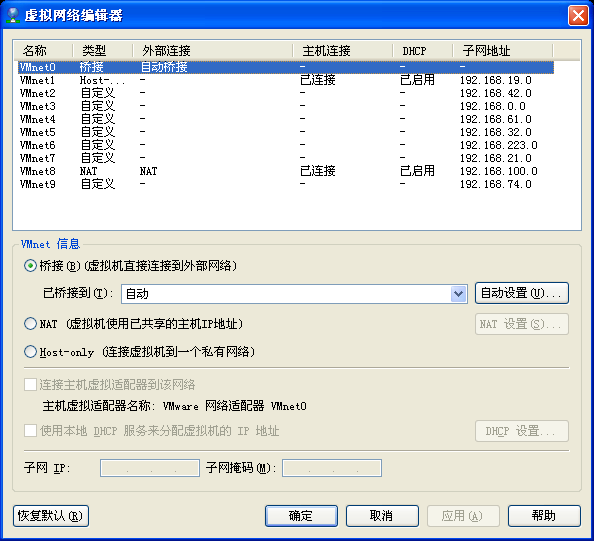

特别要注意的是，不管选哪种虚拟网络工作方式，要检查网段和网关设置是否正确，虚拟机网络配置选择是否正确：



如果上不了网，除了检查IP、网关、DNS，再仔细检查一下上边两处地方，一般问题都能解决。
