【VRP系统你了解多少呢？】

一、VRP系统介绍

华为自主研发的网络操作系统，可以运行在多种硬件平台上。VRP平台以 TCP/IP协议为核心，实现数据链路层、网络层、应用层的多种协议，操作系统中集成了路由交换协议、QOS技术、安全技术和IP语音技术等数据通信功能，并以IP转发引擎技术作为基础，为网络设备提供了出色的数据转发能力。

1、设备的硬件组成

CPU：中央处理器，执行指令跟计算

RAM：动态内存，承载配置文件：current-configuration，重启配置丢失

ROM：只读存储器【BootStarp/VRP Version】

NVRAM：非易失性的存储器，32-128K，承载启动文件镜像；

FLASHROM：相当于硬盘，4M-256M，承载重要的系统文件：Unix、saved-configuration

外部文件服务器：TFTPServer、TFTPd32等【TFTP-UDp69、TFP-TCP21】

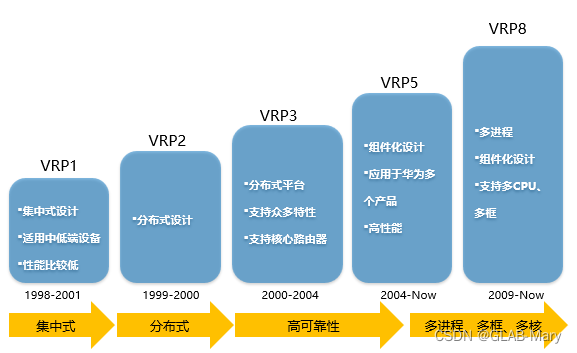

二、VRP的发展

VRP的版本：VRP1、VRP2、VRP3、VRP5、VRP8

三、设备管理接口【VRP用户界面】

作用：连接设备 VRP操作系统

1、本地登录

1.1、console 口

是一种通信串行端口，由设备的主控板提供。

现在分为2种本地登录方式：console线、无线蓝牙

参数配置：

接入协议：【串口 | Serial】、选择相应的 COM口、速率选择 9600

命令：【本地账号】

a、配置console本地登录密码【passwd】

[RA2] user-interface console 0
　　　　　　[RA2-ui-console0] authentication-mode password
　　　　　　Please configure the login password (maximum length 16):123456
　　　　　　[RA2-ui-console0]

b、配置console本地设备作为AAA服务器【aaa】；

[RA2] user-interface console 0　　　　　　　　进入 console 口
　　　　　　[RA2-ui-console0] authentication-mode aaa　　安全密码模式：aaa
　　　　　　[RA2-ui-console0] aaa　　　　　　　　　　　　进入 aaa模式配置本地账号和密码
　　　　　　[RA2-aaa] local-user test2 password cipher 123456　　设置本地账号 test 密码 123456
　　　　　　Info: Add a new user.

[RA2-aaa] local-user test2 service-type terminal 　　【service-type】：设定 test2账号的使用环境，【terminal】只适用于本地登录；
　　　　　　[RA2-aaa] local-user test2 privilege level 3　　　　设置本地账号的等级权限，默认为 0

1.2、Mini USB

电脑需要安装相应的 Mini USB驱动程序，才能正常使用，不常用，可以查官网

http://www.support.huawei.com/enterprise/

2、远程登陆【VTY | 虚拟终端登录】

是一种虚拟线路端口，建立了一条 VTY通道，即用户可以通过VTY通道使用不同的协议，如：Telnet、SSH等来登录设备。

2.1、接入协议：【Telnet，STelnet【SSH】等】

2.2、远程登录需要有 IP接入设备。

2.3、VTY 用户登录的最大数量为15，模拟器为 5个【0 4】

命令：【远程登录账号】

a、远程登录【password】模式

[RA2] user-interface vty 0 4　　设置以 telnet协议登录模式
　　　　　　[RA2-ui-vty0-4] authentication-mode password　　　 设置密码模式
　　　　　　Please configure the login password (maximum length 16):111111　　设置密码
　　　　　　[RA2-ui-vty0-4] user privilege level 3　　对 【vty】通道设置权限【全局】，下面会有对账号【单独】设置权限；

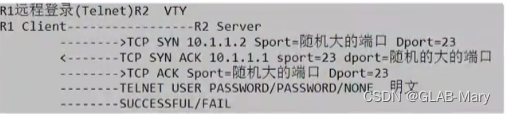

　　　　　　 telnet 10.1.1.2　　远程 telnet登录 RA2

b、远程登录【aaa】模式

b.1、使本地账号可用于远程 telnet登录，命令：
　　　　　　[RA2-aaa] local-user test2 service-type terminal telnet　　通过【service-type】添加 telnet选项，【可跟多个选项】使账户 test2 本地与远程都可以使用此账号登录；

[RA2-aaa] display this
　　　　　　[V200R003C00]
　　　　　　#
　　　　　　aaa
　　　　　　authentication-scheme default
　　　　　　authorization-scheme default
　　　　　　accounting-scheme default
　　　　　　domain default
　　　　　　domain default_admin
　　　　　　local-user admin password cipher %%K8m.Nt84DZ}e#<0`8bmE3Uw}%%
　　　　　　local-user admin service-type http
　　　　　　local-user test2 password cipher %%B$>;!j$blB<>W’tAQq3Pr%%
　　　　　　local-user test2 privilege level 3
　　　　　　local-user test2 service-type telnet terminal

b.2、配置 VTY 远程登录账号；

[RA2] user-interface vty 0 4　　　　进入 vty 接口
　　　　　　[RA2-ui-vty0-4] authentication-mode aaa　　将 vty 设定为 需要用 账号密码登录的模式
　　　　　　[RA2-ui-vty0-4 ]aaa
　　　　　　[RA2-aaa] local-user test3 password cipher 111111
　　　　　　[RA2-aaa] local-user test3 privilege level 3
　　　　　　[RA2-aaa] display this　　　　查看3A下创建的账号的不同登录方式及权限
　　　　　　[V200R003C00]
　　　　　　#
　　　　　　aaa
　　　　　　local-user test2 password cipher %%B$>;!j$blB<>W’tAQq3Pr%%　　test2 账号用于 telnet登录，权限为3
　　　　　　local-user test2 privilege level 3
　　　　　　local-user test2 service-type telnet
　　　　　　local-user test3 password cipher %%(RJ6-NISmTbqB@QEV5T:qu"t%%　　test3 账号没有特指登录方式【默认用于所有登录方式】，权限为3
　　　　　　local-user test3 privilege level 3

b.3、配置 ssh协议登录

配置 SSH 服务端

SSH 用户使用 password 方式验证，需要在 SSH 服务端生成本地 RSA 密钥

[RA3] rsa local-key-pair create
　　　　　　[RA3] display rsa local-key-pair

配置 VTY 用户，AAA授权方式，设置 SSH协议后，设备自动禁止 telnet 协议

[RA3] user-interface vty 0 4
　　　　　　[RA3-ui-vty0-4] authentication-mode aaa
　　　　　　[Huawei-ui-vty0-4] protocol inbound ssh

[RA3] aaa
　　　　　　[RA3-aaa] local-user test3 password cipher 111111
　　　　　　[RA3-aaa] local-user test3 privilege level 3

新建 SSH用户，指定认证方式 password

[RA3] ssh user a4 authentication-type password
　　　　　　[RA3] stelnet server enable
　　　　　　[RA3] display ssh user-information
　　　　　　[RA3] display ssh server status
　　　　　　[RA3] display ssh server session

R2客户端 SSH 配置

[RA3] ssh client first-time enable

[RA3] stelnet 11.1.1.2

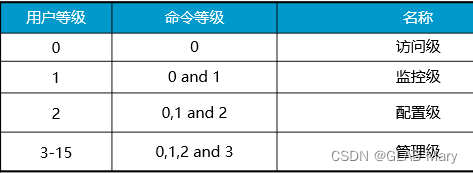

注：本地账户权限优于通道全局权限、远程登录账号权限、【aaa】下面创建的账号，通过service-type，赋予账号的不同登录方式，如：telnet、terminal、http、ssh等

本地账户权限：local-user 账户 privilege level ?

通道全局权限：console 0 | vty 0 4 —> user privilege level ?

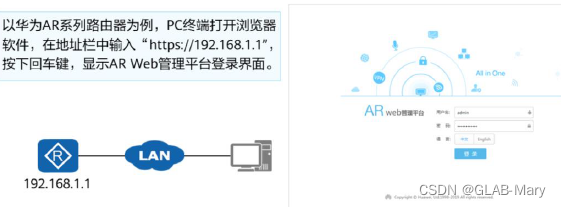

3、WEB网管方式

四、VRP命令行基础

1、VRP的命令运行模式：

特权模式：< 设备名 >

系统模式：[ 设备名 ]

2、关闭log日志通知信息

undo terminal monitor

[RA1] undo info-center enable

3、配置系统时钟

4、登录用户永不超时登出

[RA1] user-interface console 0
　　　　[RA1-ui-console0] idle-timeout 0 0

5、历史命令记录显示条数

[RA1]user-interface console 0
　　　　[RA1-ui-console0]display history-command
　　　　[RA1-ui-console0]history-command max-size 20
