【OSPF-五种报文+七种状态机，还不快快收藏起来！】

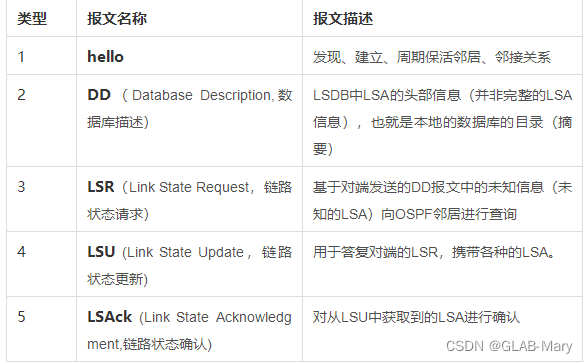

一、OSPF的五种报文

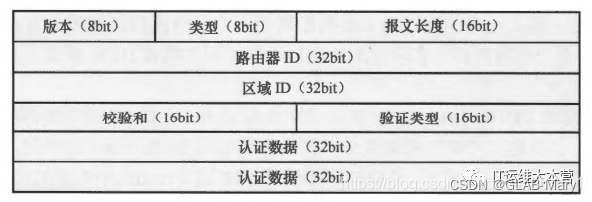

OSPF的报文头部（24byte）：

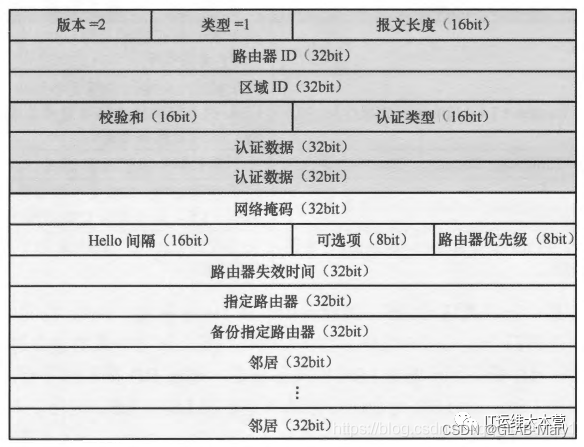

Hello报文：

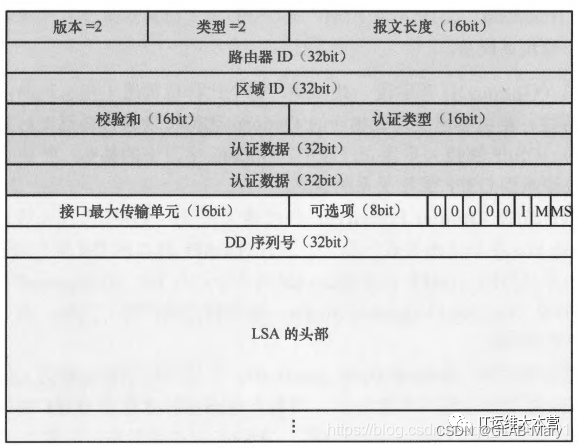

DD报文：

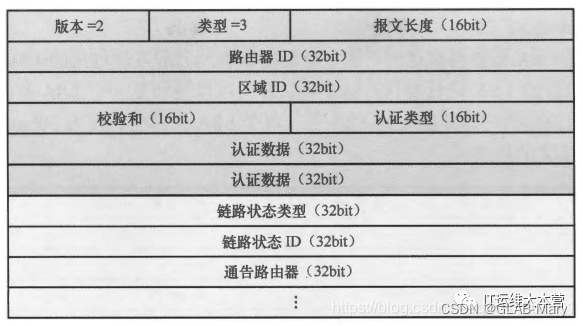

LSR报文：

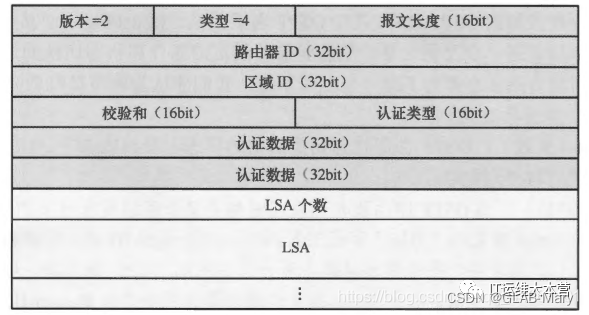

LSU报文：

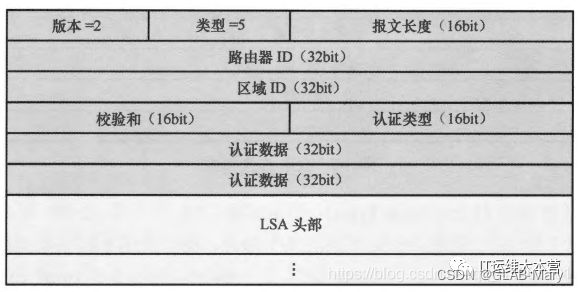

LSAck报文：

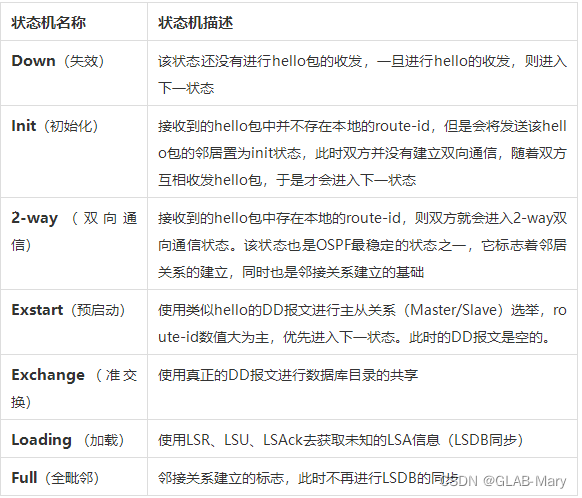

二、OSPF的七种状态机：

三、OSPF的工作过程

224.0.0.5：指的是所有OSPF路由器所使用的组播地址；

224.0.0.6：指的是所有OSPF DR路由器所使用的组播地址。

（1）在启动宣告配置之后，OSPF路由器会使用组播224.0.0.5进行OSPF hello包的收发；若接收到的hello包中存在本地的route-id，则建立邻居关系，生成邻居表；

之后基于表中所有的邻居进行条件的匹配，匹配失败则将维持邻居关系，仅hello包周期保活即可；

（2）匹配成功者之间可以建立邻接关系；邻居间使用DD数据包进行数据库目录的比对；之后使用LSR查询目录中未知的LSA信息，对端使用LSU来携带传递LSA，最终需要LSAck进行接收确认；

当本地收集到区域内所有设备的LSA信息后，生成LSDB—链路状态数据库表；

（3）本地基于LSDB启用SPF算法，计算到达所有未知网段的最短路径，然后将其加载到路由表内；
