DCA1000EVM使用说明

目录

软硬件环境准备

• 5V/2.5A（电流要求不小于2.5A）电源适配器1个或2个
• micro USB线2条
• RJ45网线1根
• 60引脚Samtec连接线（DCA1000EVM自带）
• mmWave Studio（以mmWave Studio3.0.0为例，要求WIN10系统）
• MATLAB Runtime Engine v8.5.1（注意：必须是这个版本的，更高版本的并不兼容，同时需要下载的是32-bit的。建议使用本文最后的链接直接下载。）
• XDS Emulation Software Package v6.0.579.0 及以上版本（CCS v7.1及以上版本包含此包可不必重复下载安装）

mmWave Studio安装和启动

下载

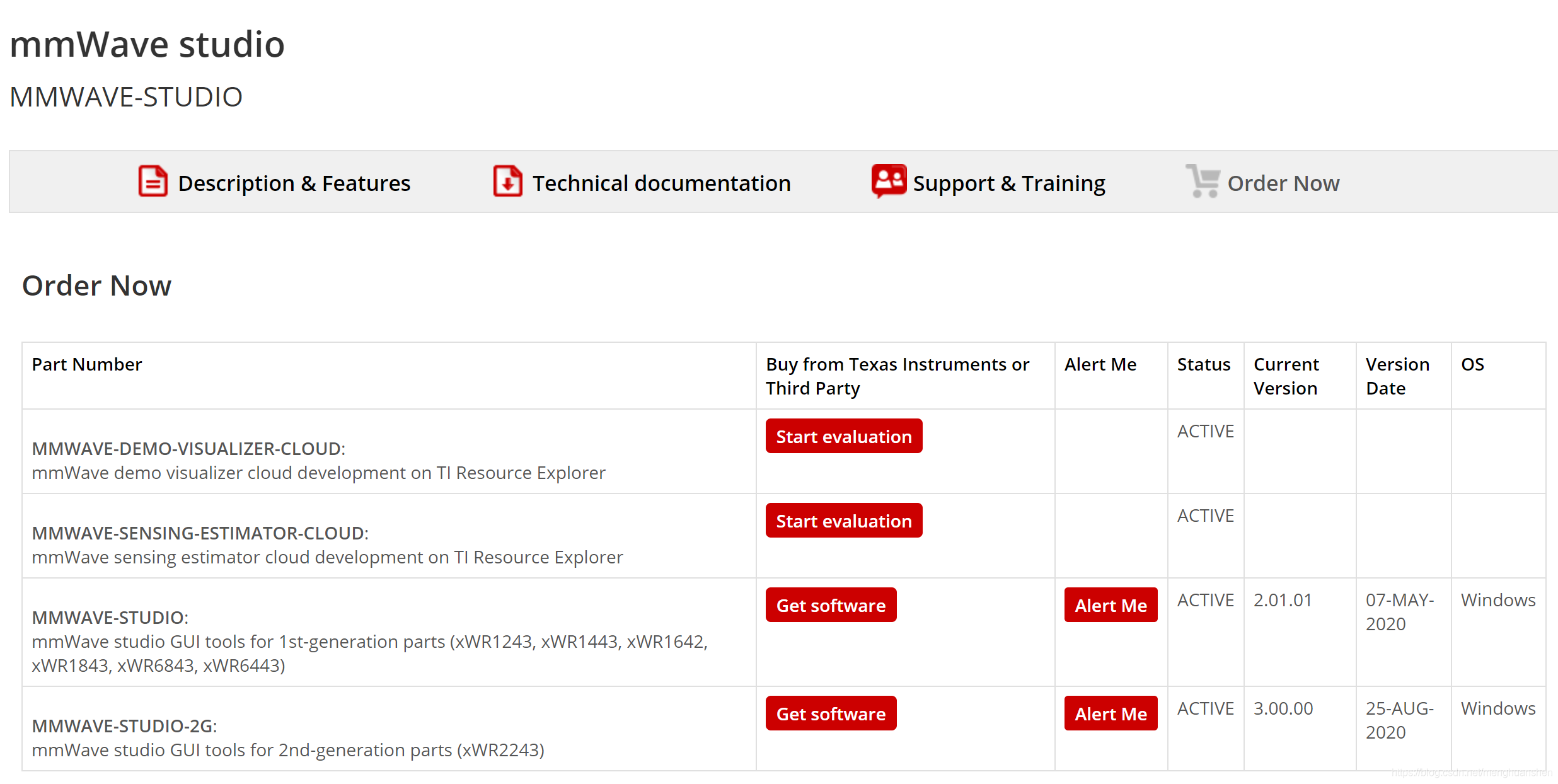

下载mmWave Studio

我用的是AWR2243，因此下载最后一个

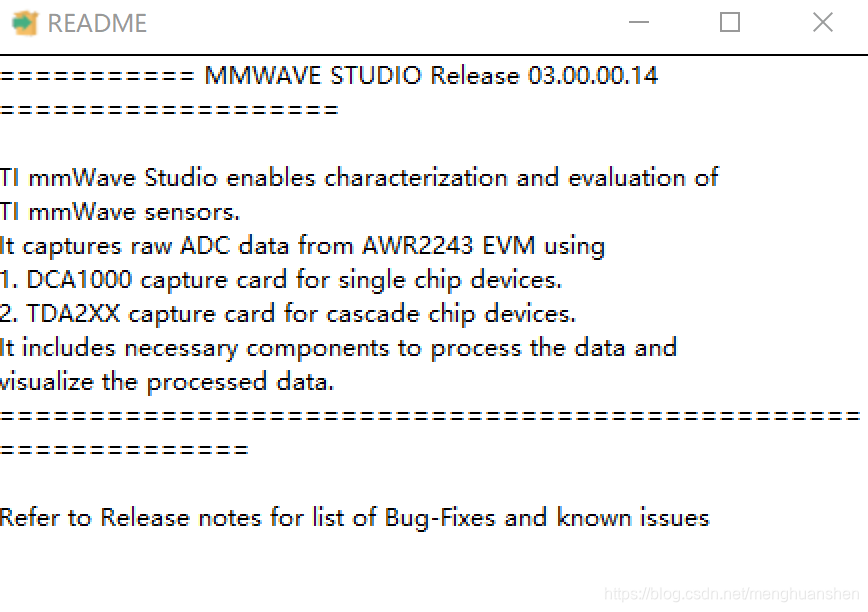

安装

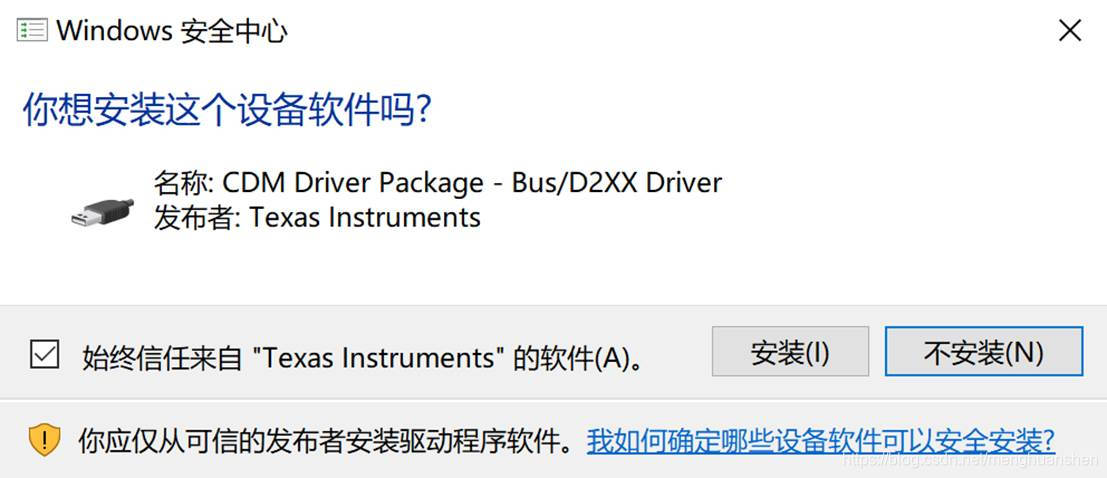

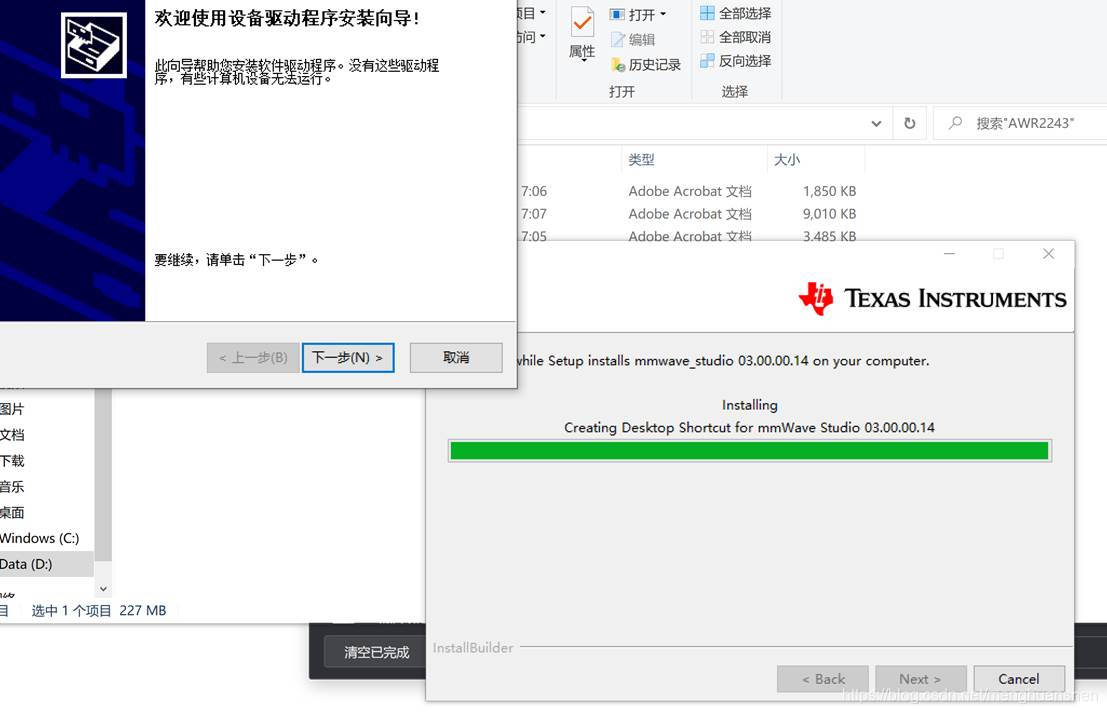

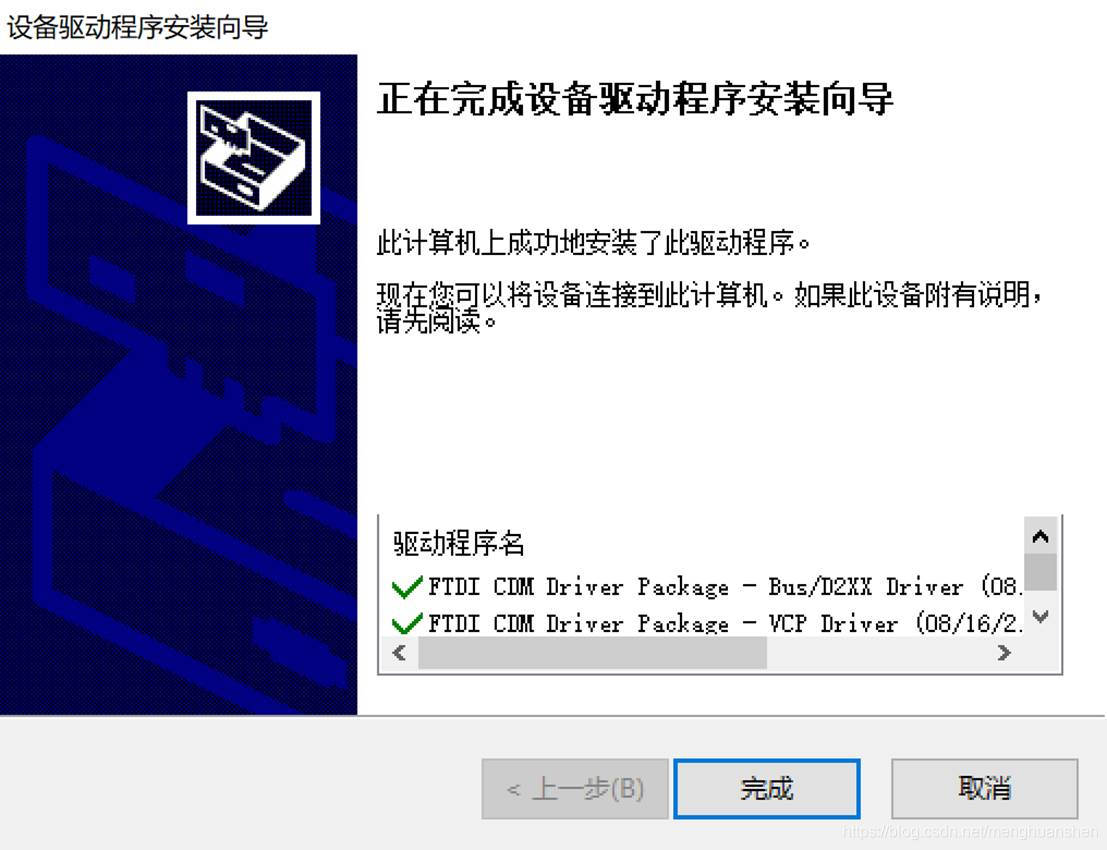

安装过程比较简单，双击按提示操作就可以，安装完自动安装驱动程序，如下图所示

安装Matlab运行时

Install 32-bit Matlab Runtime Engine (Version 8.5.1): It is used to run the Post-Processing utility within mmWaveStudio. https://in.mathworks.com/supportfiles/downloads/R2015a/deployment_files/R2015aSP1/installers/win32/MCR_R2015aSP1_wi
