如何用AP525采集【车机播放的扫频信号】的频响曲线

一.测试目的

车机播放20~20khz的扫频信号，这个信号从功放的输出端（eg. CH1）接入到AP525的模拟输入端（eg. Analog input）,通过APx500 软件分析采集回来的扫频信号的频响曲线

二.APx500输出输入配置

三.生成扫频信号

1.选中扫频类型和点数

选择扫频类型，一般用对数扫频；点数越多，精度越高，一般200个点就差不多了

2.重命名并生成wav文件

注意生成的wav文件是0db的标准化音频

3.把wav文件对应的csv文件保存到工程文件里

注意上图中的"Include Pilot Tone" 起始频率（0.99700 kHz）可以根据实际测试通道响应的频率改成任何频率

比如下图中，我用200hz 作为起始频率，扫频模式用log（log 比线性扫描效果更好）

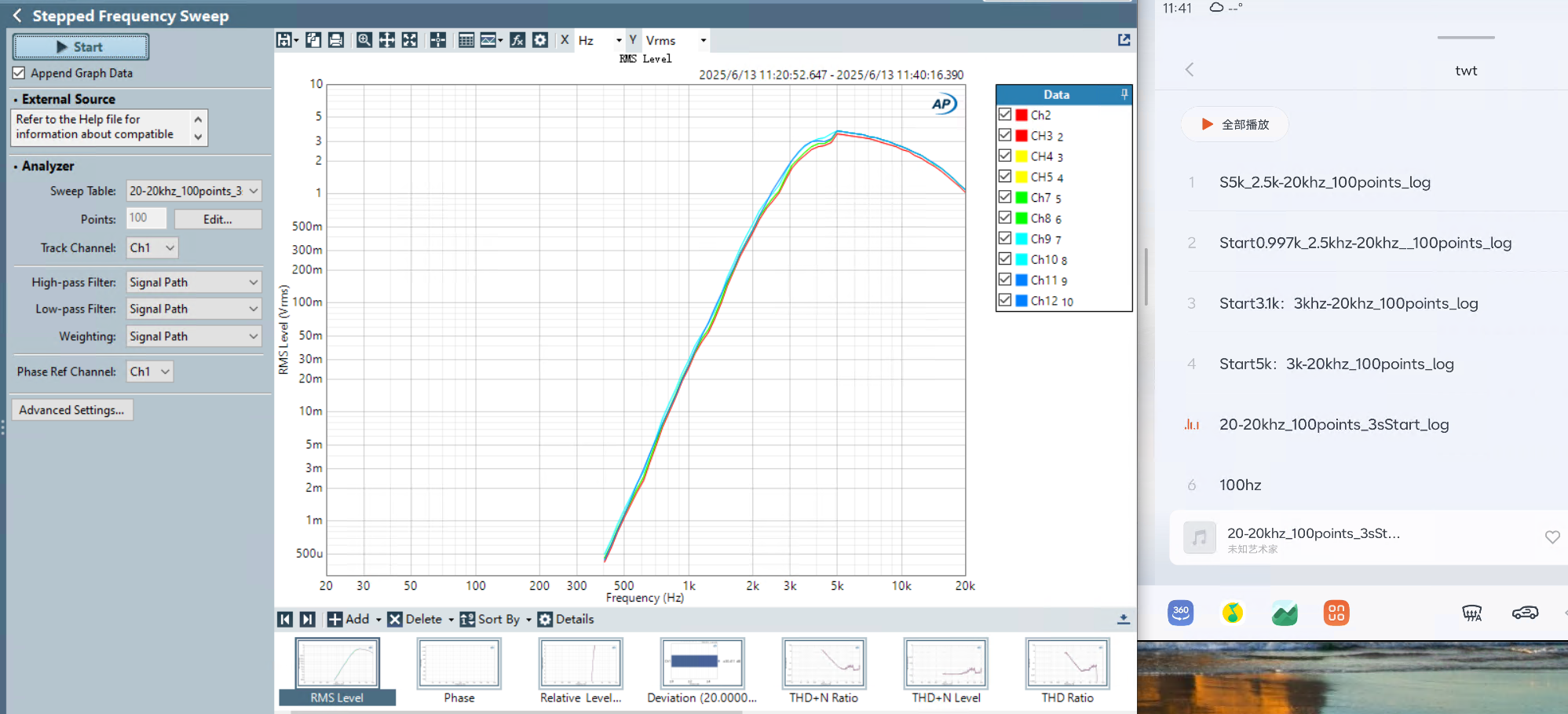

对于twt 通道来说，从高频信号开始扫反而可能有问题，比如第一个扫频点设置成2.5khz，可能会出现一直卡死在等第一个点，这个时候，可能直接用引导频率0.997khz，20hz-20khz的100个点log扫频信号反而能够扫成功

只是前面低频信号的数据可能出不来，扫频的前面一段时间，显示一直等待第一个点，但是等到第46个点左右的时候，就会显示波形

4.播放的wav文件必须与生成wav文件时产生的csv文件匹配

四.采集频响曲线

1.开始扫频

选中RMS Level图表，先点击Start，开始“Stepped Frequency Sweep”，然后在车机端播放刚刚生成的扫频信号

注意需要在车机端选择合适的音量，以免出现波形失真，如下图

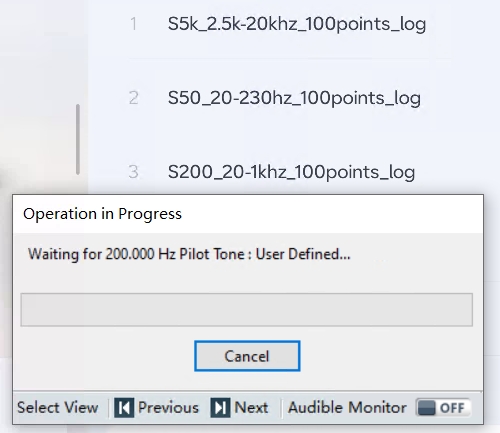

2.点击开始后，会出现下面的等待信号

3.扫频过程中

4.扫频完成

5.扫频结果

五.相位测试



六.Delay测试

 Delay 需要音源从AP播放，然后从AP采集
