MiniOSD DIY记

自制航模OSD设备：MiniOSD DIY教程
最新推荐文章于 2025-09-04 11:37:05 发布
原创 最新推荐文章于 2025-09-04 11:37:05 发布 · 6.3k 阅读 · 25 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#OSD #MWOSD #MINIMOSD

本文介绍了作者DIY MiniOSD设备的过程，用于航模图传叠加显示。通过使用atmega328p和MAX7456芯片，简化电路设计，减少了DC-DC环节。在软件部分，详细讲述了如何为硬件刷写bootloader，选择与固件相关的步骤，包括使用Arduino作为ISP，以及ArduCAM和MW-OSD固件的配置与烧录。最终，通过MW-OSD开源固件和配置工具实现了OSD的完整功能。

最近迷上了航模，研究了很多东西，感觉路走的长了还是适当要停下脚步休息下总结下。
这次DIY的是一块OSD设备，主要用于航模图传的叠加显示，原理也很简单就是atmel atmega328p+MAX7456芯片，网上卖的成品基本上都是一个原理图。
在这里插入图片描述
原理图
原理图
我按照我自己的需要做了适当的更改，去掉了DC-DC电路，直接用5V输入，因为摄像头都是5V的，所以DC-DC不是很有必要，体积上更加小了点， 打板回来立马就焊了一块，硬件马上就准备就绪了，接下来就是软件部分了，那部分还是花了些时间。问题是一开始不是很清楚刷机的方式以及可选的固件。

刚焊好的硬件芯片上没有bootloader，需要刷写bootloader
网上也有相关的教程 （以下相关部分参考自网上）

  1. 用Arduino连接硬件
    在这里插入图片描述
  2. Arduino IDE打开arduino ISP 示例
    在这里插入图片描述

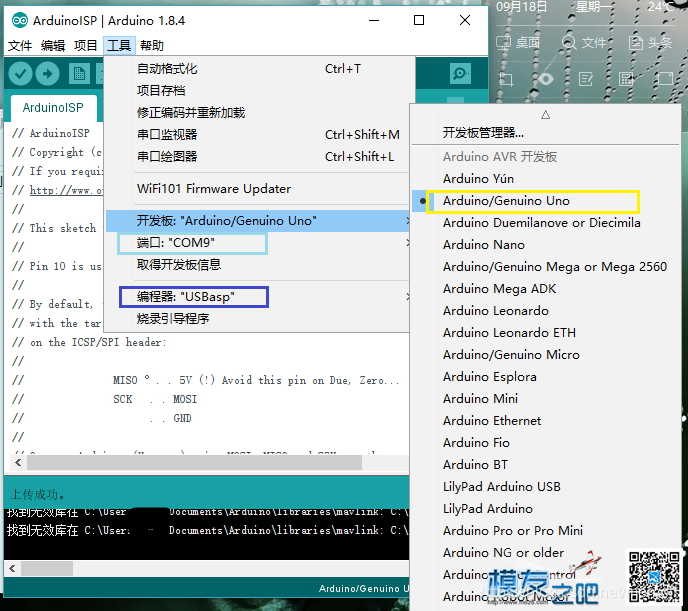

  3. 选择板卡信息，然后选择USBASP，编译上传
    在这里插入图片描述
  4. 选择
