2021SC@SDUSC

山大软工实践hive(12)-逻辑优化过程中的六种基础接口的作用与关系的梳理

文章目录

山大软工实践hive(12)-逻辑优化过程中的六种基础接口的作用与关系的梳理

目的

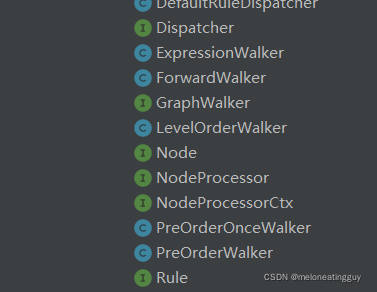

这一次梳理一下各大接口之间的关系，正好它们都在 package org.apache.hadoop.hive.ql.lib;
在这里插入图片描述
共六种，当然实际结构的交互不止这些接口

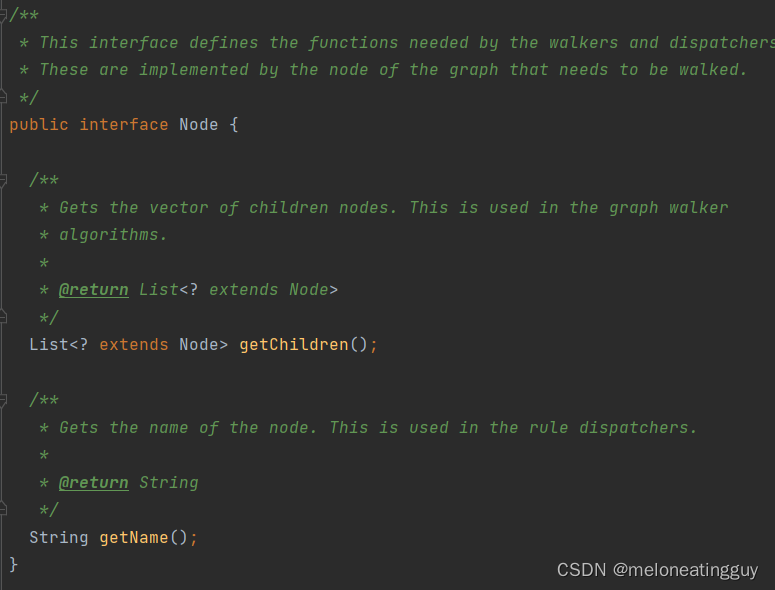

Node

在这里插入图片描述
它是DAG算子结构的基础，关系是算子继承Operator，Operator实现Node
它要求实现两个方法以达到：能够遍历出DAG的结构，以及识别每个Node是什么种类
它是数据结构的骨架

它的注释上，更倾向于描述它在逻辑优化上的用处：它需要实现的方法让Dispatcher和Walker调用

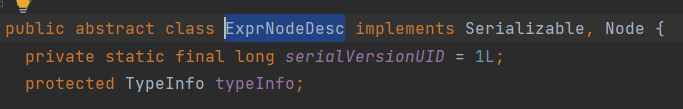

另外，在了解过程中，有一个不像算子的东西继承了Node，它是ExprNodeDesc，在优化器里表现为predicate的类型，可以认为是一种储存语句信息的类型
在这里插入图片描述
关于它在类机构上的位置，比如FIL算子类上，FilterDesc里就会储存ExprNodeDesc类型的变量

另外这些Desc有统一的接口

所以这一部分可以认为是，不同的算子实现不同的Operator，Operator的不同之处体现于它的泛型，这些Desc会储存ExprNodeDesc的变量，它关于着算子对应的语句（比如where id=3）

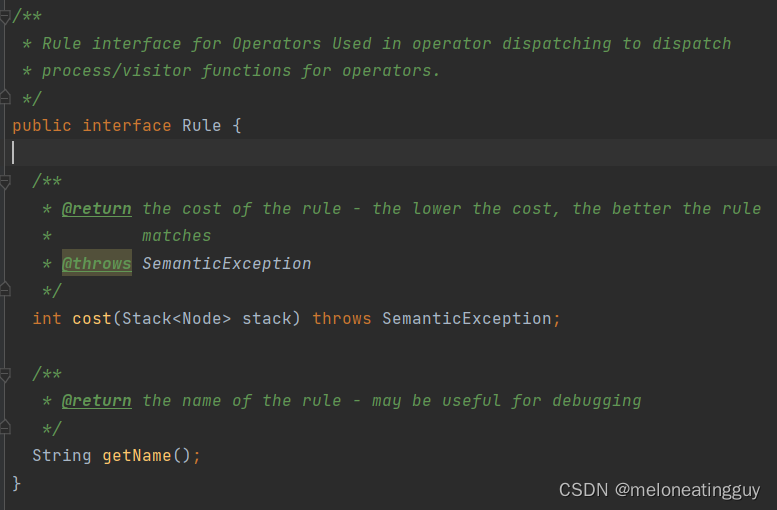

Rule

在这里插入图片描述
它被用于dispatch过程
它必须要实现两个方法，cost用于计算开销，getName没什么用，或许能被用于Debug

实现这接口的类很少
在这里插入图片描述
而我接触过的优化器用的都是RuleRegExp

而RuleRegExp是优化器transform方法里很早就会用到的类型，它的规则明显地区分了各优化器
关于它的规则长啥样：

输入Name如R1对应它的名字，也是getName()返回的东西
输入正则表达式一样的规则如“FIL%”，“TS%.*RS%”来匹配不同的算子结构，只有DAG，准确的说是，dispatch时传入的栈中有能匹配上的结构,其中%只是每个算子后必加的符号，除了分割算子没有其他意义
cost方法算的是匹配的字符串长度，而不是算子链长度，所以怀疑算子名字的长度本身带有开销的意味

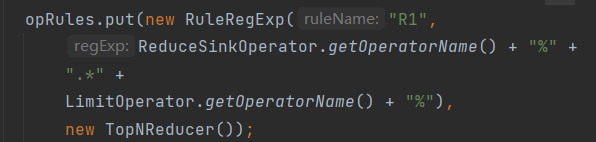

下面是找到的带有正则的规则
在这里插入图片描述

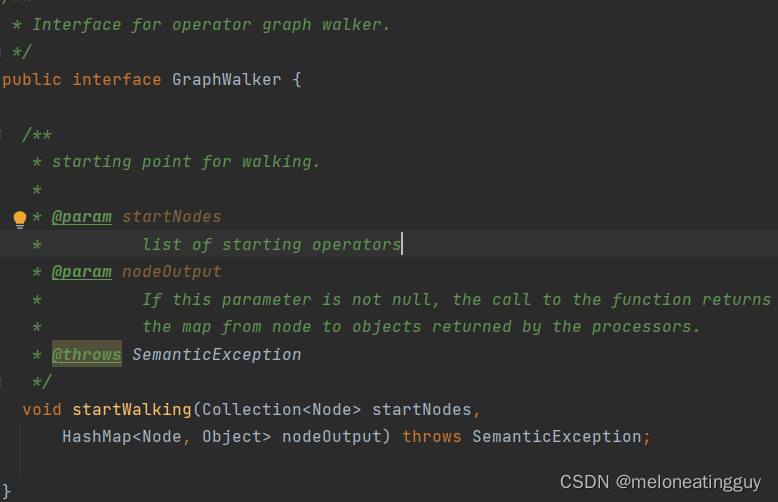

GraphWalker

在这里插入图片描述
添加完规则后，会先声明Dispatcher，但下一步运行的是Walker的方法
接口方法只有startWalking：用于启动对DAG的walk

但是实际上，所有Walker都继承DefaultGraphWalker，更多的实现在这个类里
在这里插入图片描述
它有默认的一系列方法：

初始化：传入的参数有Dispatcher，它需要保存这个，才能在walk到一个正确的点后进行dispatch；然后初始化自己的栈和队列，栈是储存walk过程中的路径，并且传入Dispatcher，队列记录了被dispatch节点的先后顺序。另外还有retMap，用于储存各个节点的dispatch后的信息
startWalking：启动walk，从传入的头节点集合一个一个拿出来启动walk。。。
walk：怎样对DAG上的节点dispatch，默认的方法是所有子节点先被dispatch，栈存的是从头结点到这个字节点的一条路径；其他的Walker可能会有不同的策略如优先父节点，并且栈存的节点的次序也可能不同。这个方法是最有可能改动的
dispatch与dispatchAndReturn：总之就是开始调用dispatcher的方法了
其他：略

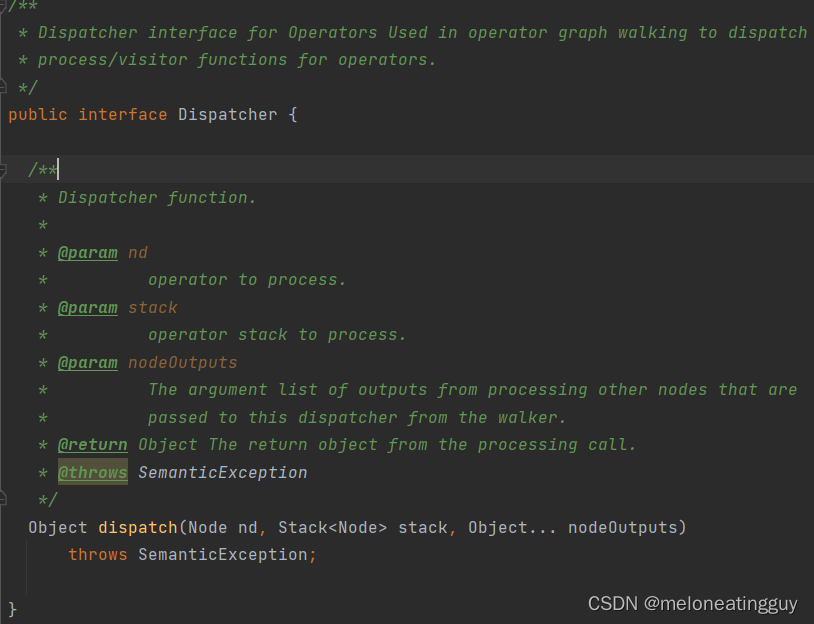

Dispatcher

在这里插入图片描述
需要实现dispatch方法：它用于判断一个算子能不能被优化，如何被优化

用DefaultRuleDispatcher举例
在这里插入图片描述
它的流程是：
对一个算子，找到它匹配的所有规则（Rule）里的cost最小规则，如果不存在，则用默认的NodeProcessor（优化器输入），反之则用规则对应的优化器（储存在一个map里），对node进行process

另外，翻了一些其他的Dispatcher，他们的dispatch方法很不相同

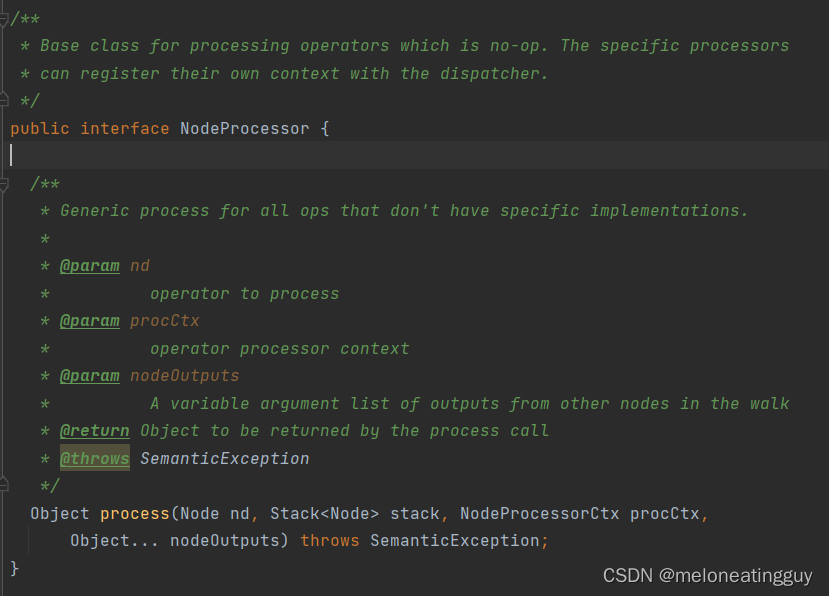

NodeProcessor

在这里插入图片描述
process:用于执行的算子的逻辑优化，也是逻辑优化过程中对语句产生真正的修改的地方
关于怎么使用，会在开始时记录一个 map<Rule,Processor>，每种Rule对应一种Processor，并且在后面初始化dispatcher时还会传入一个默认的Processor

这个类的实现很多，各种内部类，各种单独的子方法，甚至有的会在方法里又进行一次walk，再起进行一遍优化流程
目前我看的两个优化器里，相同的地方是：都会从算子拿出旧的predicate，然后对其修改（也可能不改），然后新的predicate放回去，并记录在retMap里

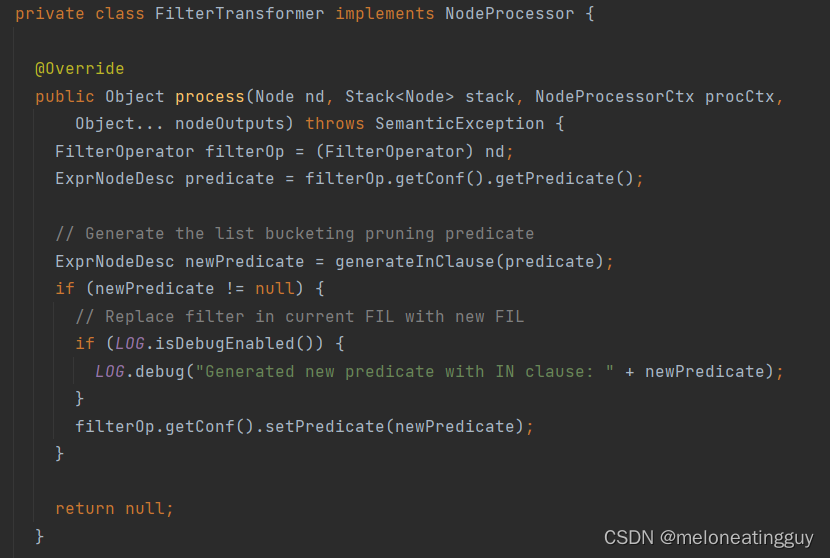

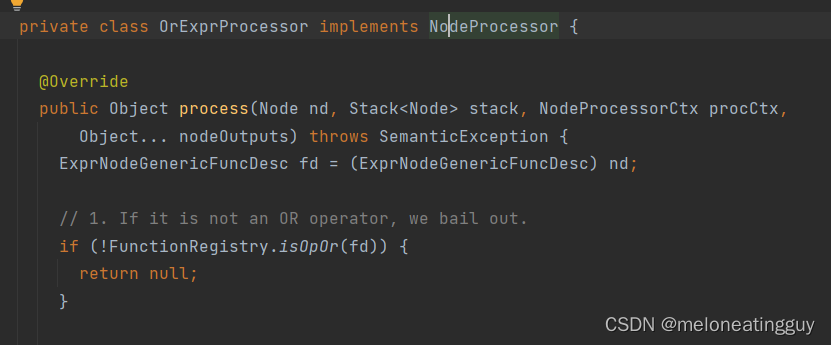

下面是一个processor的实现，它是PointLookUpOptimizer的内部类，可以看见它对predicate的修改
在这里插入图片描述

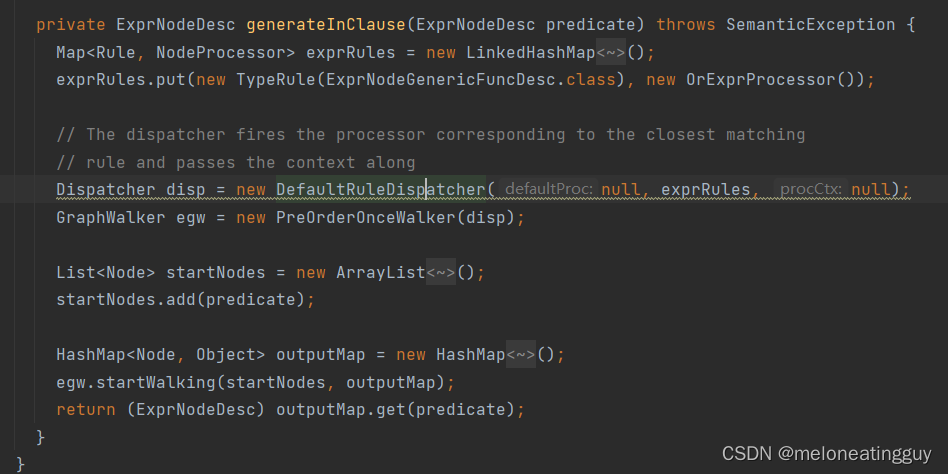

这个processor的子方法，它又walk了，并且规则对应另一个processor

另一个processor，也是这个类的内部类，很长，是真正对语句修改的地方
