教程篇(7.4) 04. 安全结构 & 网络安全支持工程师 ❀ FORTINET认证解决方案专家

在本课中，你将了解Fortinet安全结构。

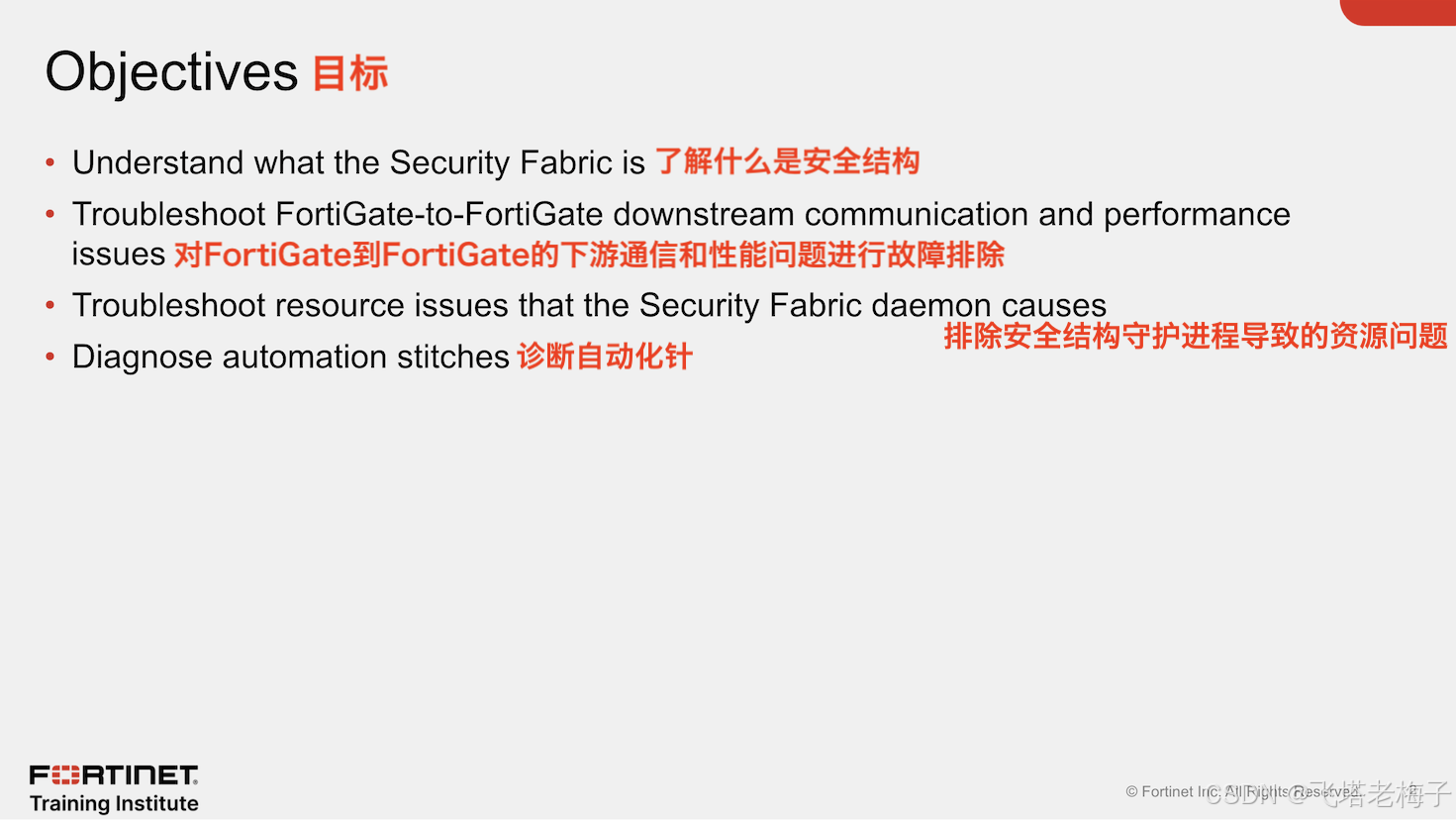

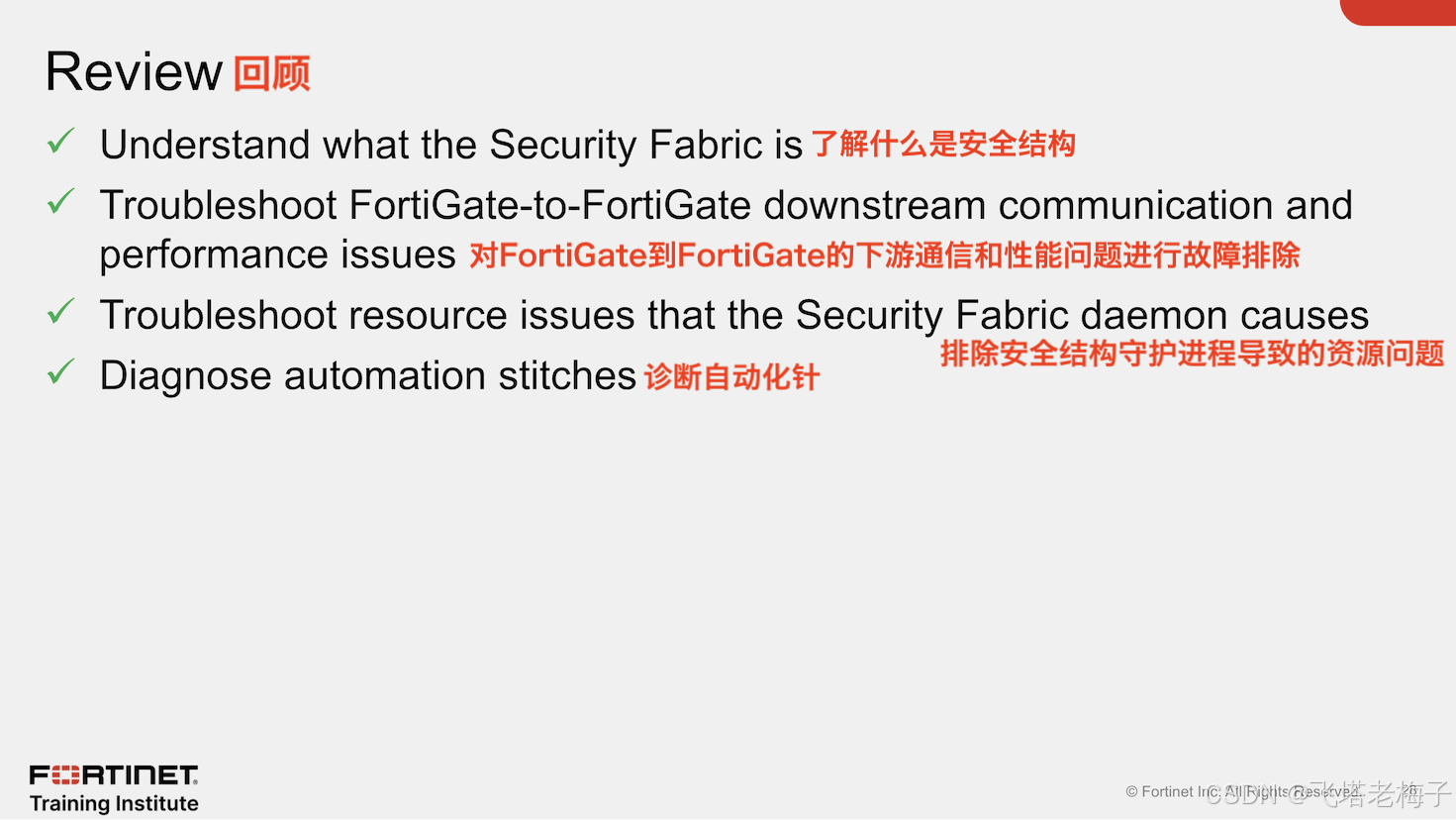

完成本课程后，你应该能够实现上图显示的目标。

　　通过展示安全结构的能力，你将能够描述什么是安全结构，它运行的协议，以及如何对常见的通信和资源问题进行故障排除。你还将学习如何诊断自动化针。

在本节中，你将快速了解安全结构。

安全结构提供了一个智能架构，允许安全设备相互通信。这种综合方法允许在整个攻击表面检测、监控和补救攻击。

　　支持硬件、虚拟和基于云的系统，在整个网络中提供广泛的保护和可见性。

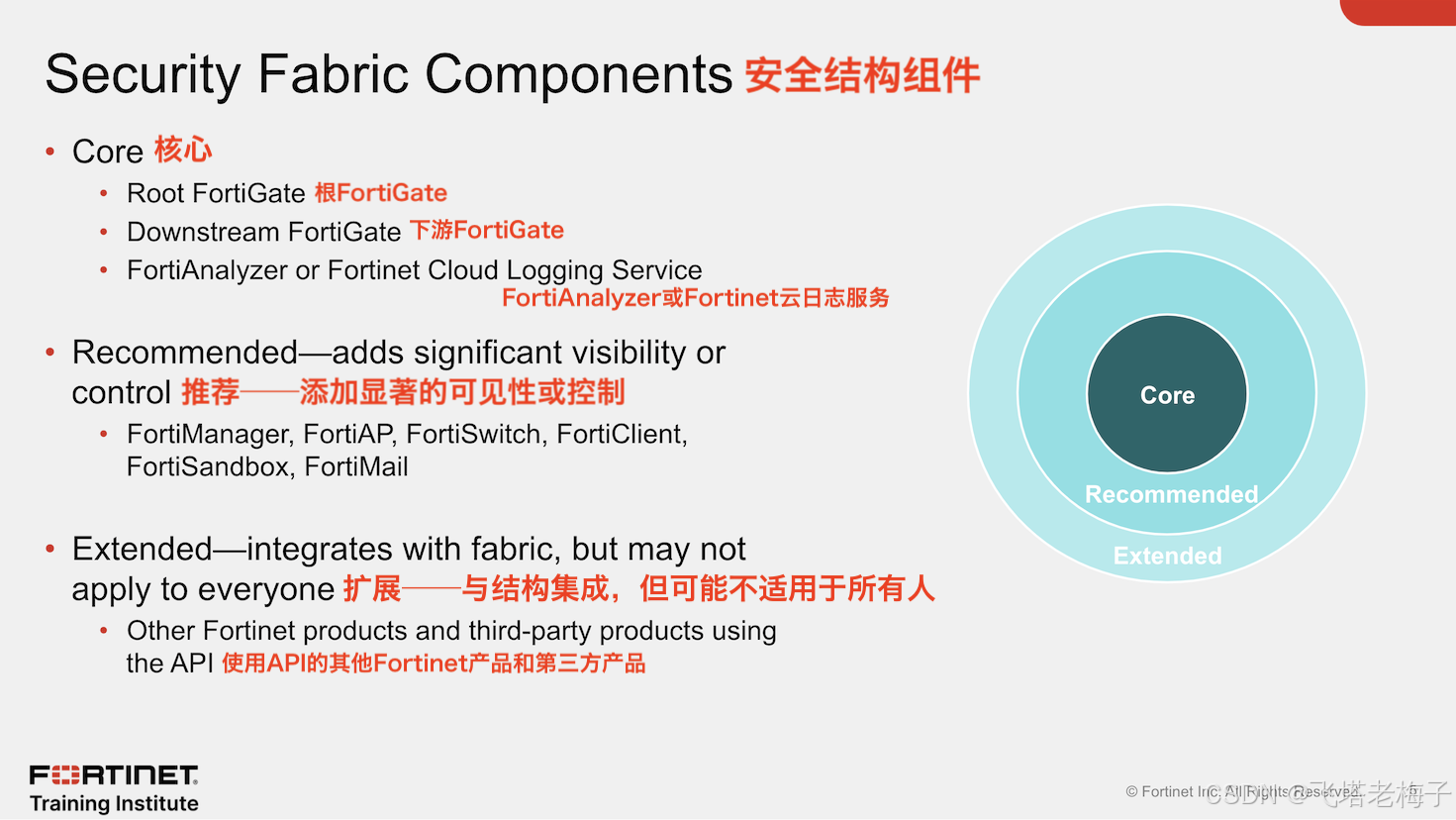

在解决方案的核心，强制性产品是两个或多个处于NAT模式的FortiGate设备和一个日志系统。日志系统必须是FortiAnalyzer、FortiAnalyzer Cloud或FortiGate Cloud。请注意，所有FortiGate设备都必须以NAT模式运行，才能参与安全结构。

　　为了添加更多的可见性和控制权，Fortinet建议添加FortiManager、FortiAP、FortiClient、FortiSandbox、FortiMail和FortiSwitch。你可以通过添加其他网络安全设备来扩展解决方案。

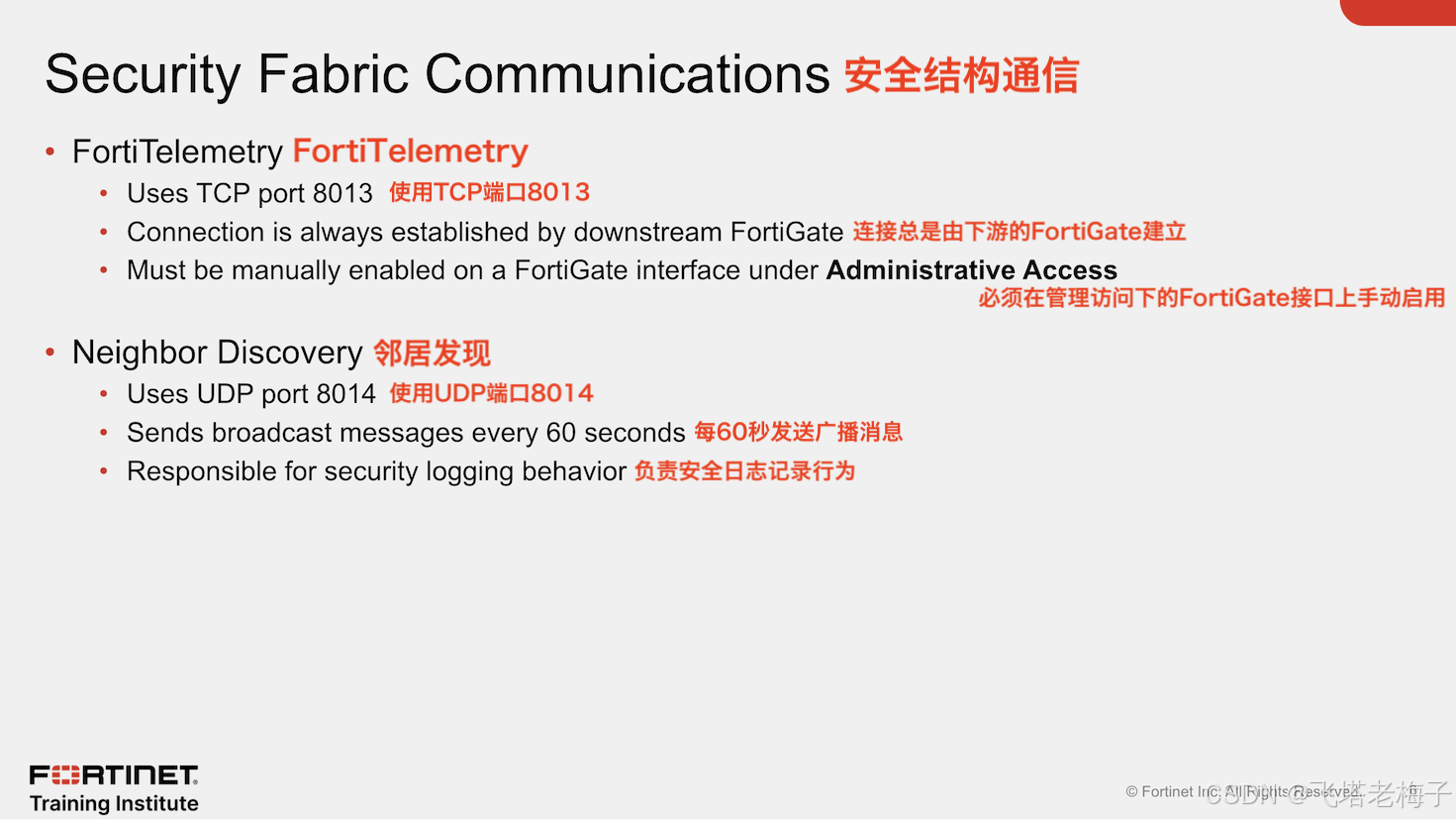

安全结构使用两个Fortinet专有协议：FortiTelemetry和Neighbor Discovery。

　　如有必要，可以更改FortiTelemetry的默认TCP端口8013。为了让下游FortiGate加入安全结构，它必须通过TCP端口8013启动上游FortiGate的会话。为了使上游FortiGate能够接受来自下游FortiGate的连接，必须在网络接口上启用安全结构连接设置（在管理访问下的GUl上）。

　　UDP端口8014用于邻居发现协议。此协议和端口用于在安全结构成员节点之间交换信息更新，例如拓扑更改。它还用于控制日志记录行为，以便相同的流量不会被多次记录。只有FortiGate或连接到会话源的设备才会创建日志。与FortiTelemetry端口不同，Neighbor Discovery端口无法更改。

在本节中，你将了解安全结构中的FortiGate到FortiGate通信，以及如何诊断和解决潜在问题。

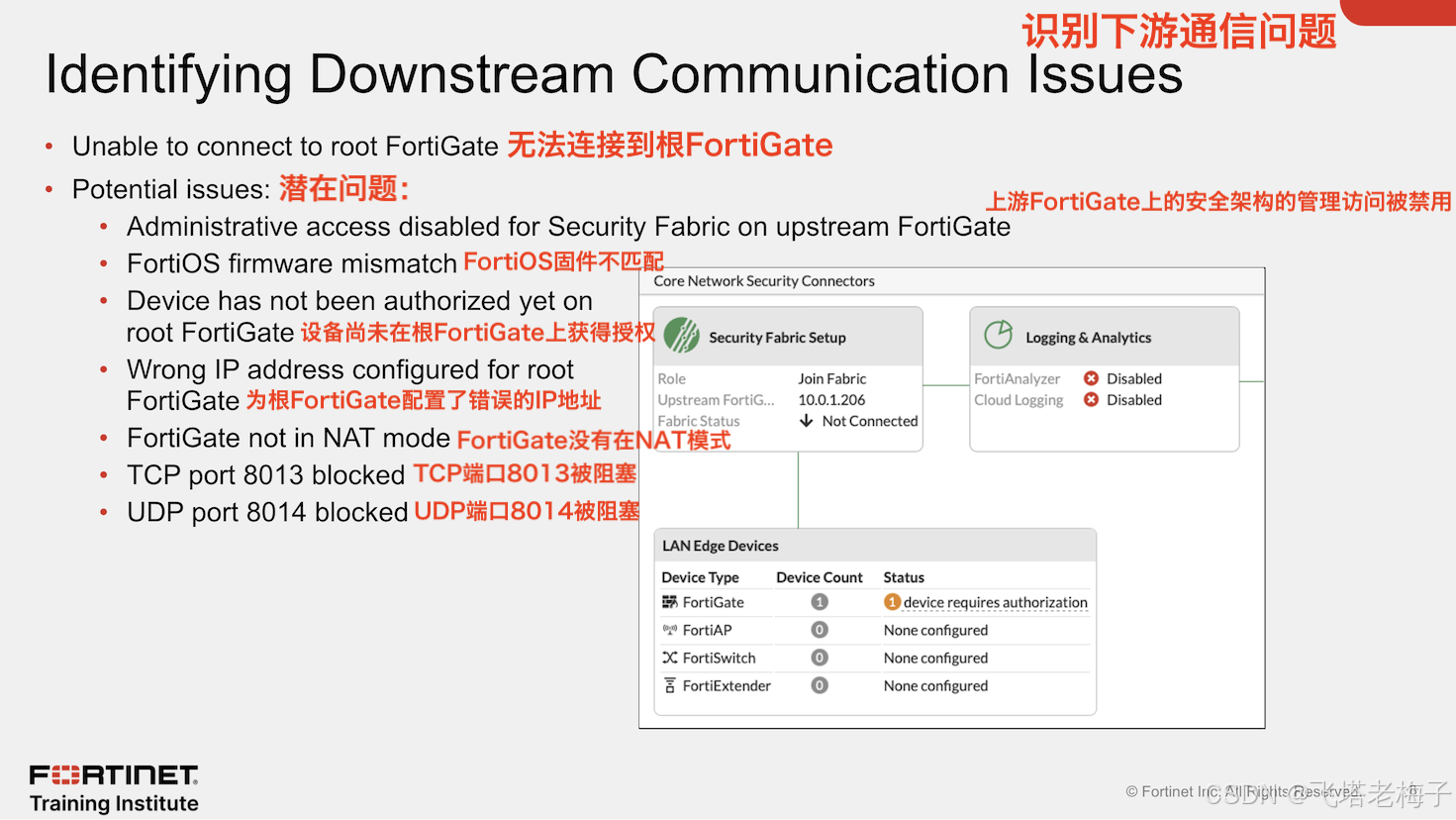

上图的屏幕截图显示了上游FortiGate和下游FortiGate之间的通信问题。这个问题的一些常见原因包括：

　　● 上游FortiGate GUI（在管理访问下）上未启用安全结构连接设置。

　　● 安全结构中的FortiGate设备没有使用相同的固件。

　　● 该设备还没有在根FortiGate上授权。

　　● 在下游的FortiGate上配置了错误的根FortiGate IP地址。

　　● FortiGate未在NAT模式下配置。

　　● TCP端口8013被阻止。你可以使用diagnose sniffer命令来验证这一点。

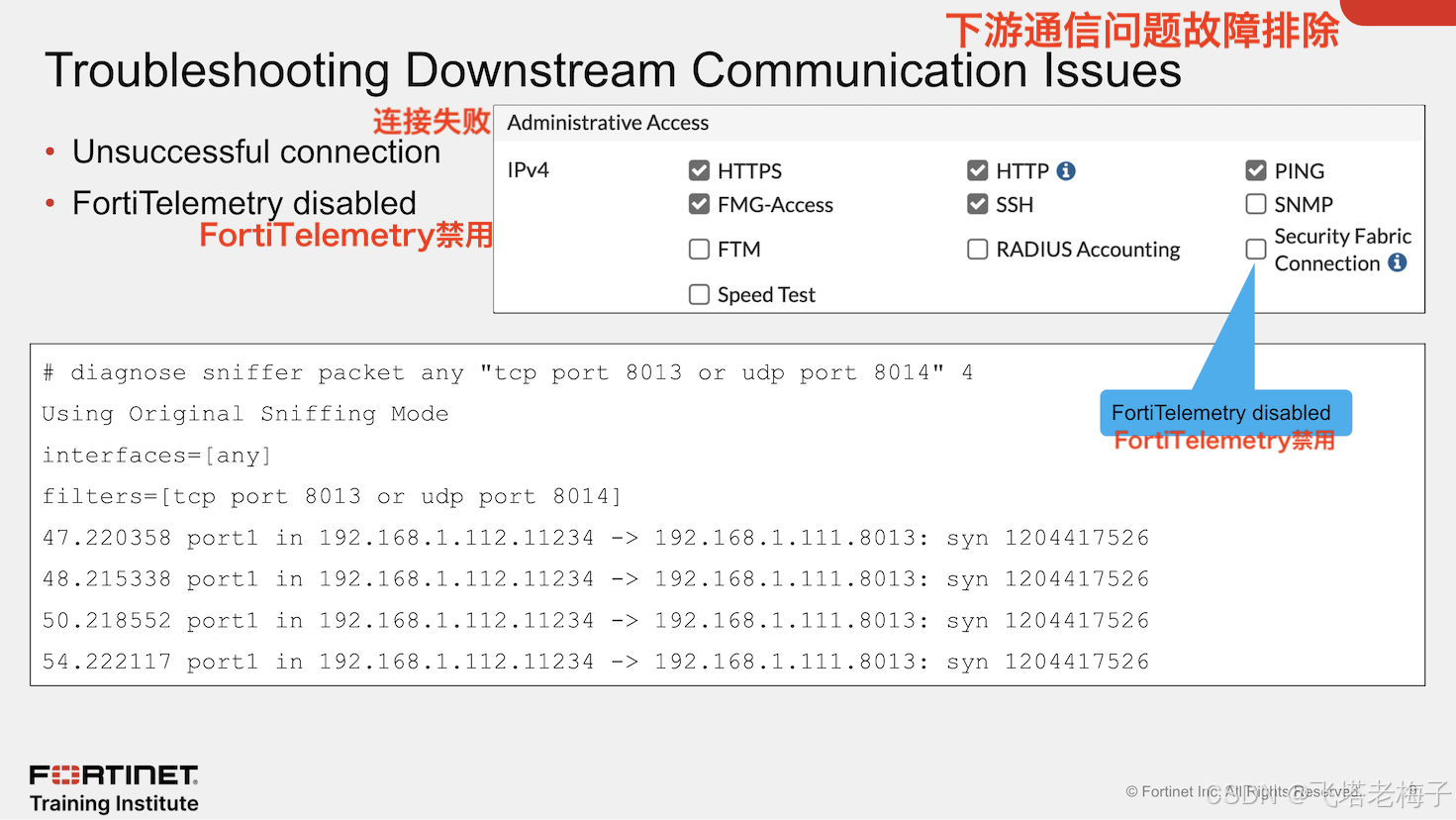

对与安全结构相关的通信问题进行故障排除的第一步是在TCP端口8013或UDP端口8014上运行嗅探器。在本例中，IP地址为192.168.1.112的下游FortiGate无法与配置为192.168.1.111的上游FortiGate建立连接。由于你可以看到到达上游FortiGate的流量，因此TCP端口8013沿途没有被阻塞。相反，FortiTelemetry没有在适当的接口上启用。

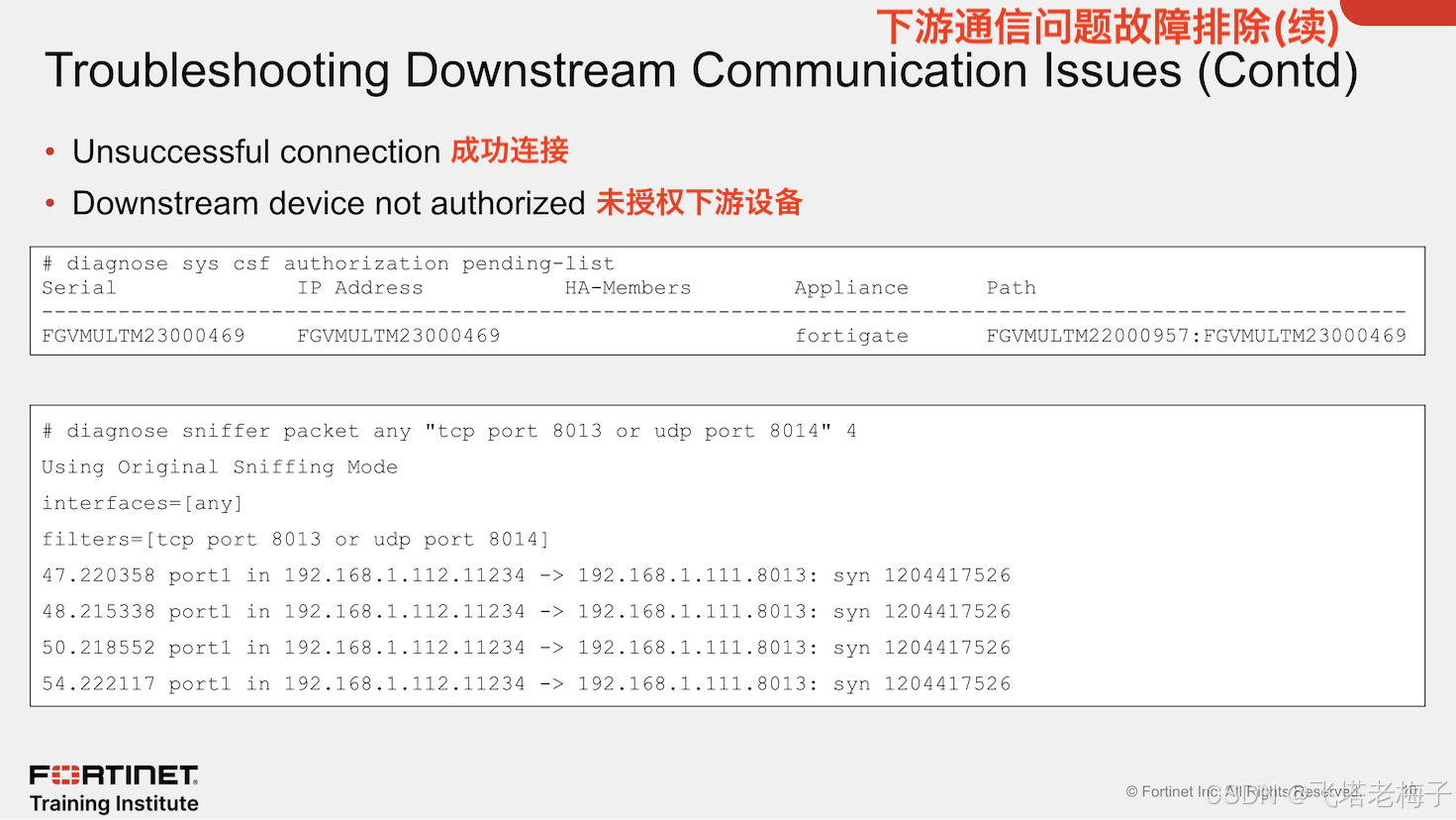

类似症状的另一个例子可能是，下游设备尚未在根FortiGate上获得授权。你可以使用上图显示的命令验证是否有待授权。你可以使用以下命令来验证是否存在待决授权：diagnose sys csf authorization accept <Serial Number of FortiGate>。你也可以将命令中的accept替换为deny来拒绝正在等待的授权。你还可以选择在系统>固件&注册下的GUI中查看未决的授权请求。

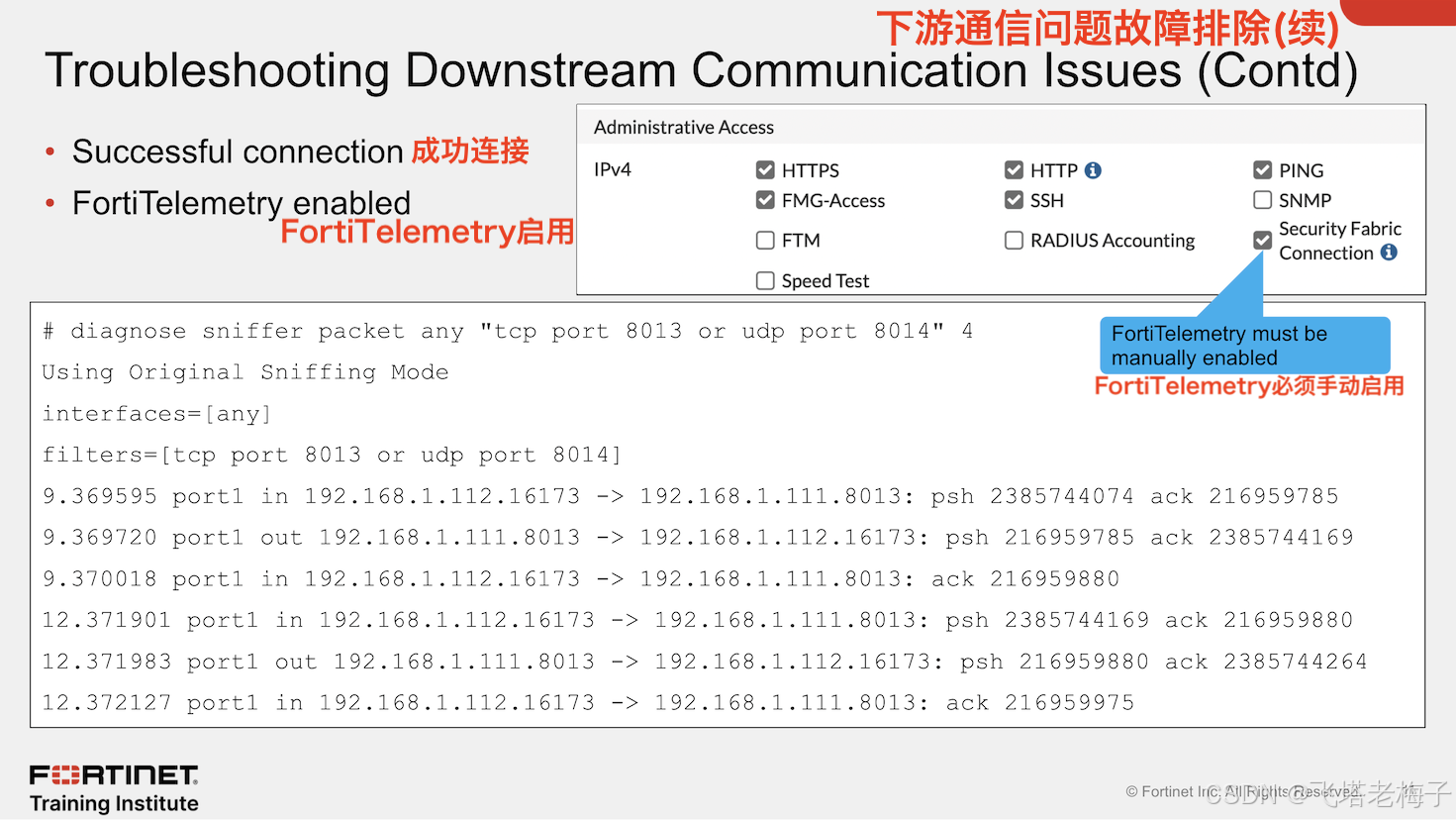

选中安全结构连接复选框，然后应用更改后，FortiTelemetry在FortiGate接口上处于活动状态，该接口允许接受传入的安全结构连接请求。下游FortiGate已成功与上游FortiGate建立了连接。

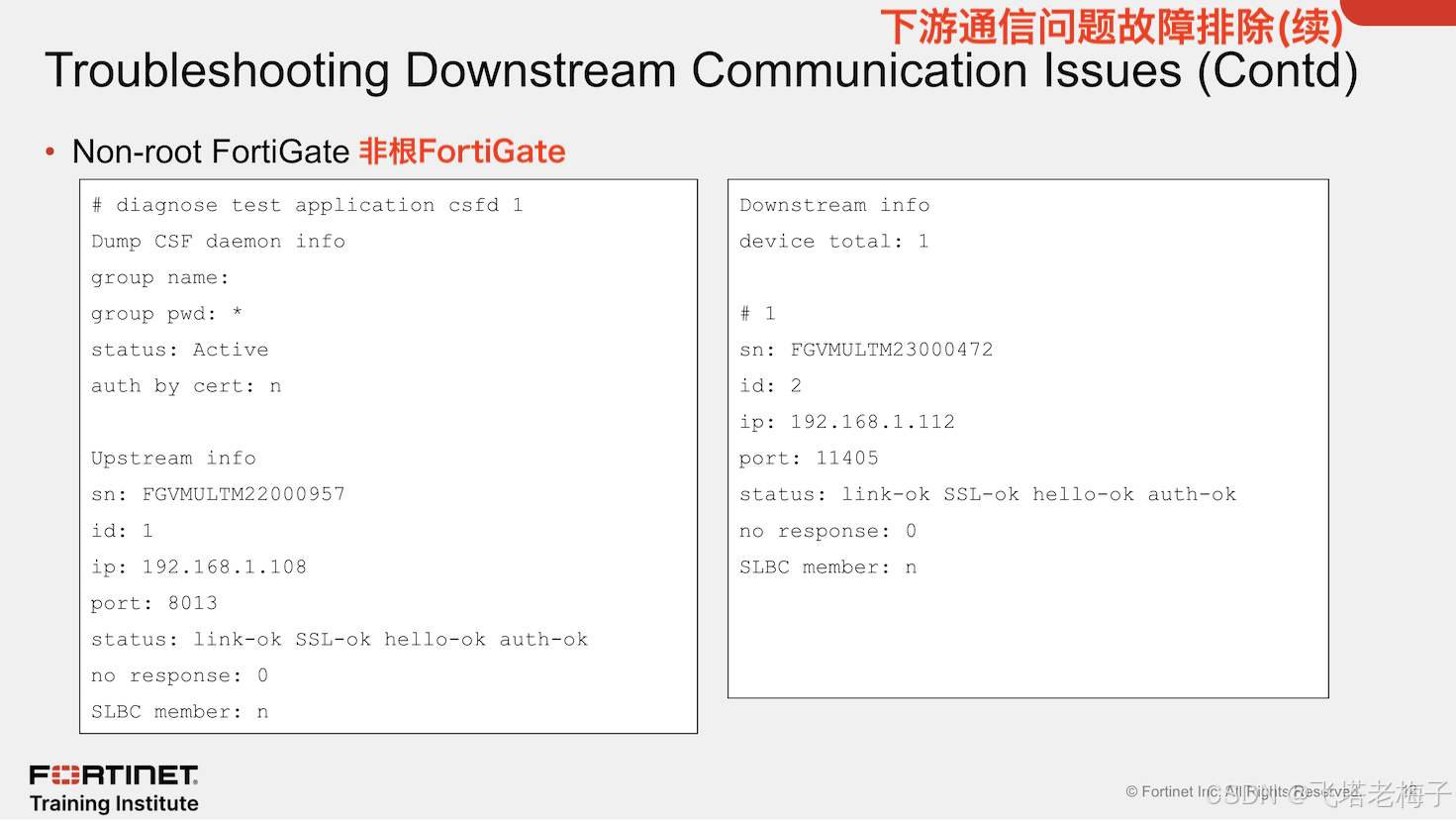

使用命令diagnose test application csfd 1来确认安全结构中的两个或多个设备正在正常通信。该命令列出了安全结构统计信息，例如所有上游和下游设备，包括其IP地址、序列号和状态。在上图的示例中，该命令在连接到上游FortiGate和下游FortiGate的FortiGate上运行。

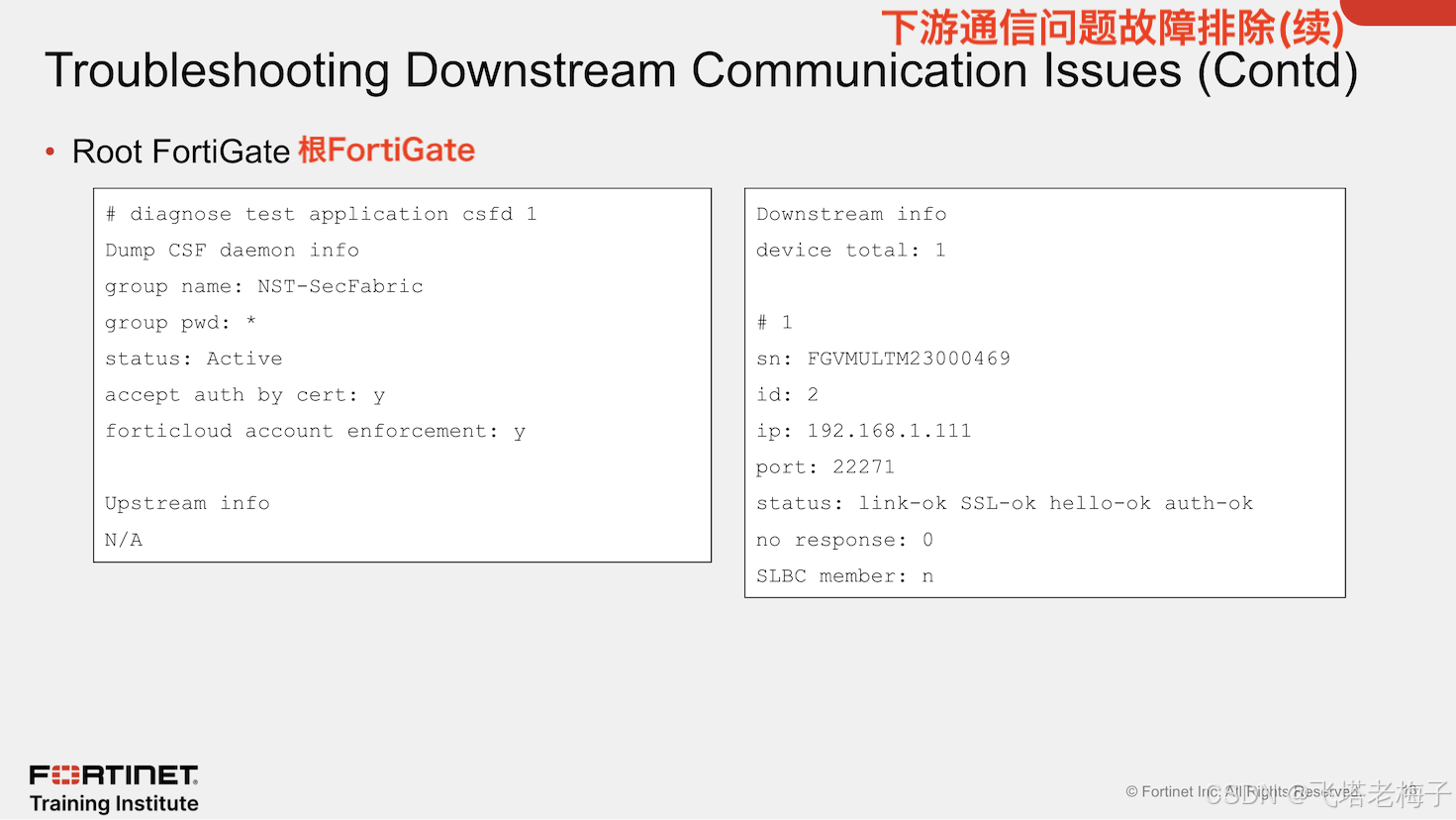

在上图中，你可以看到在根FortiGate上运行命令时的差异。显示组名称，没有上游信息，因为这个FortiGate位于拓扑的顶部。

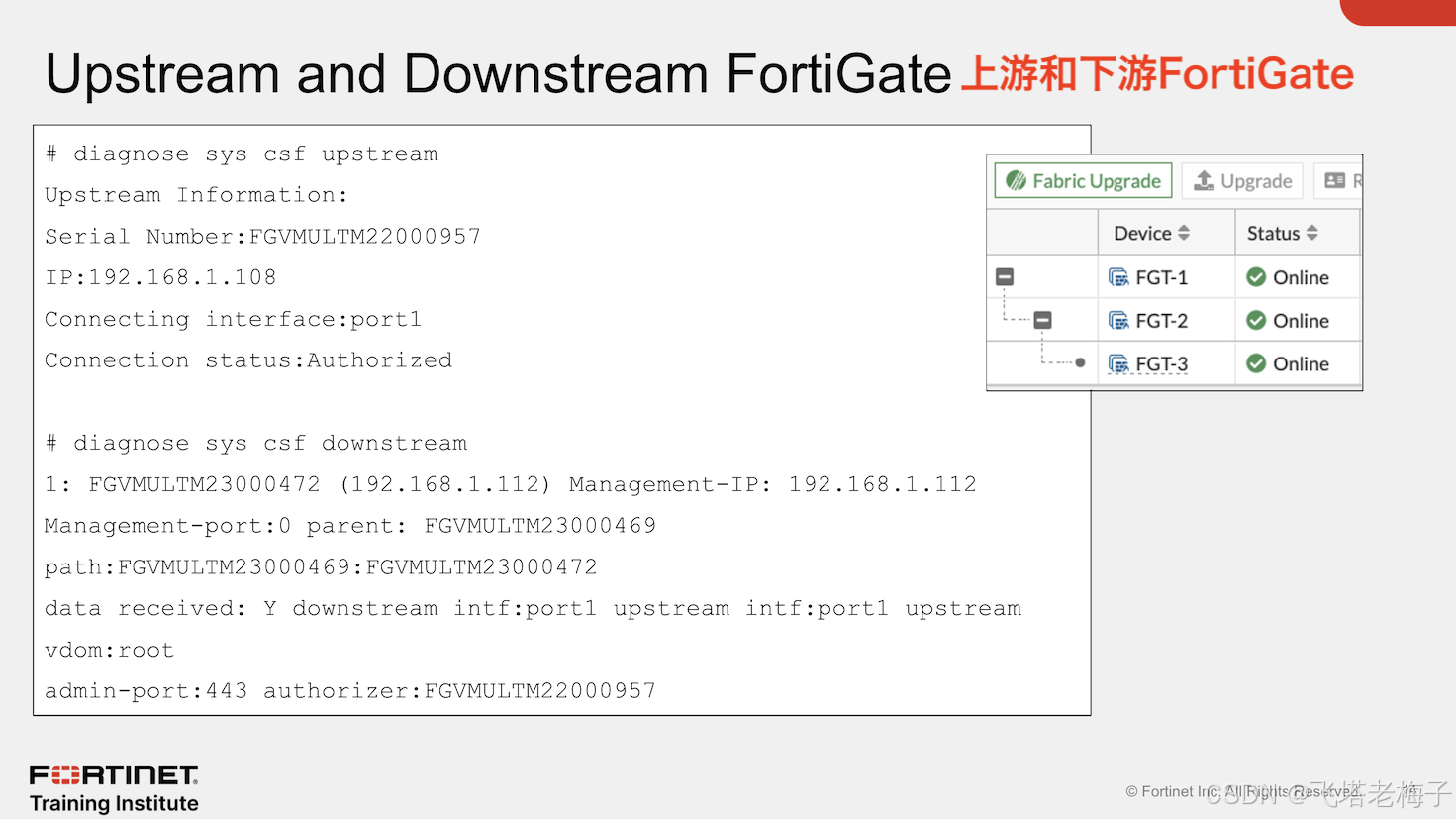

在非根FortiGate上使用上图显示的命令来查看有关上游和下游设备的详细信息。

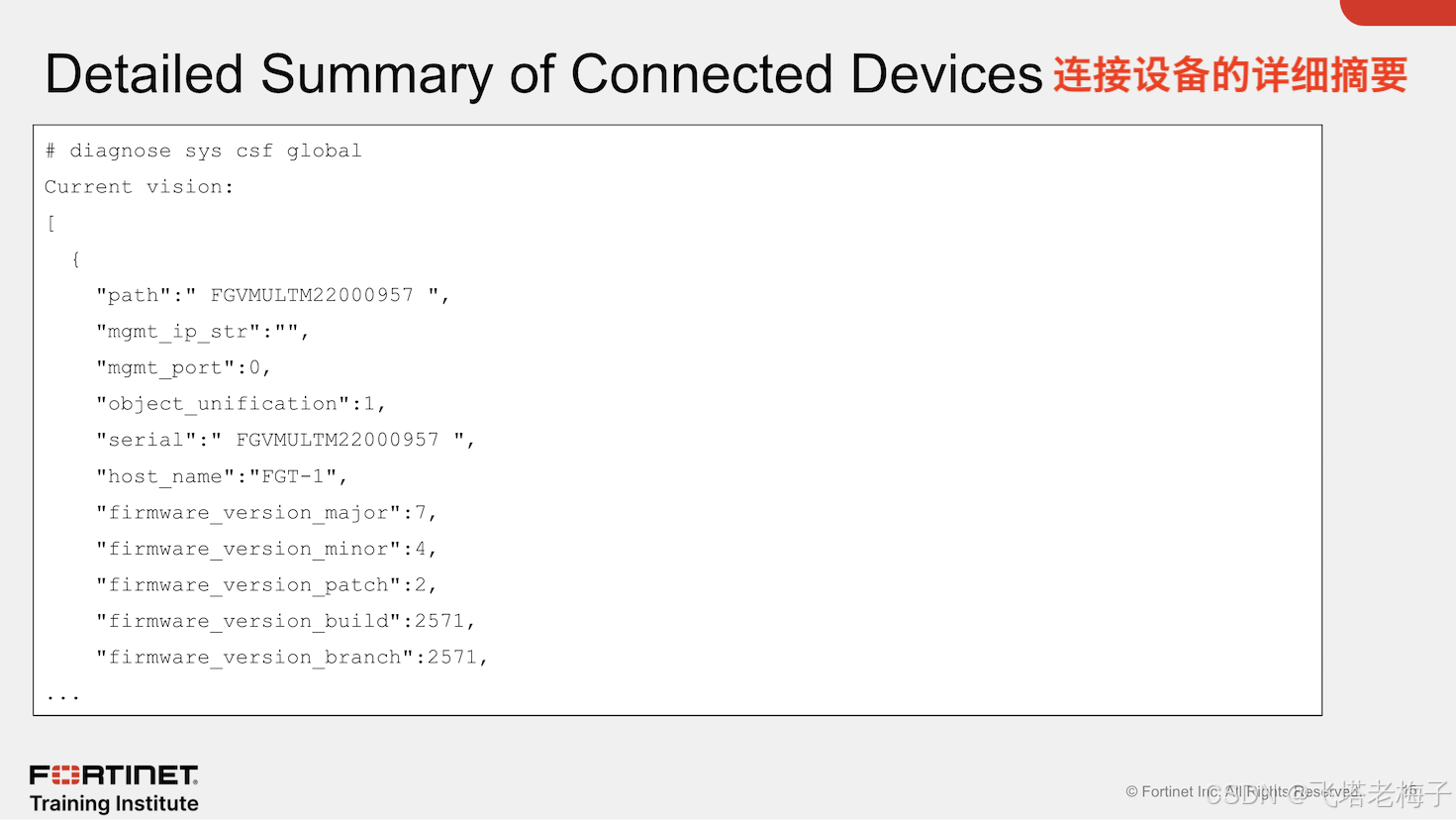

diagnose sys csf global命令显示安全结构中所有连接设备的摘要。

在本节中，你将学习如何对与安全结构相关的性能问题进行故障排除。

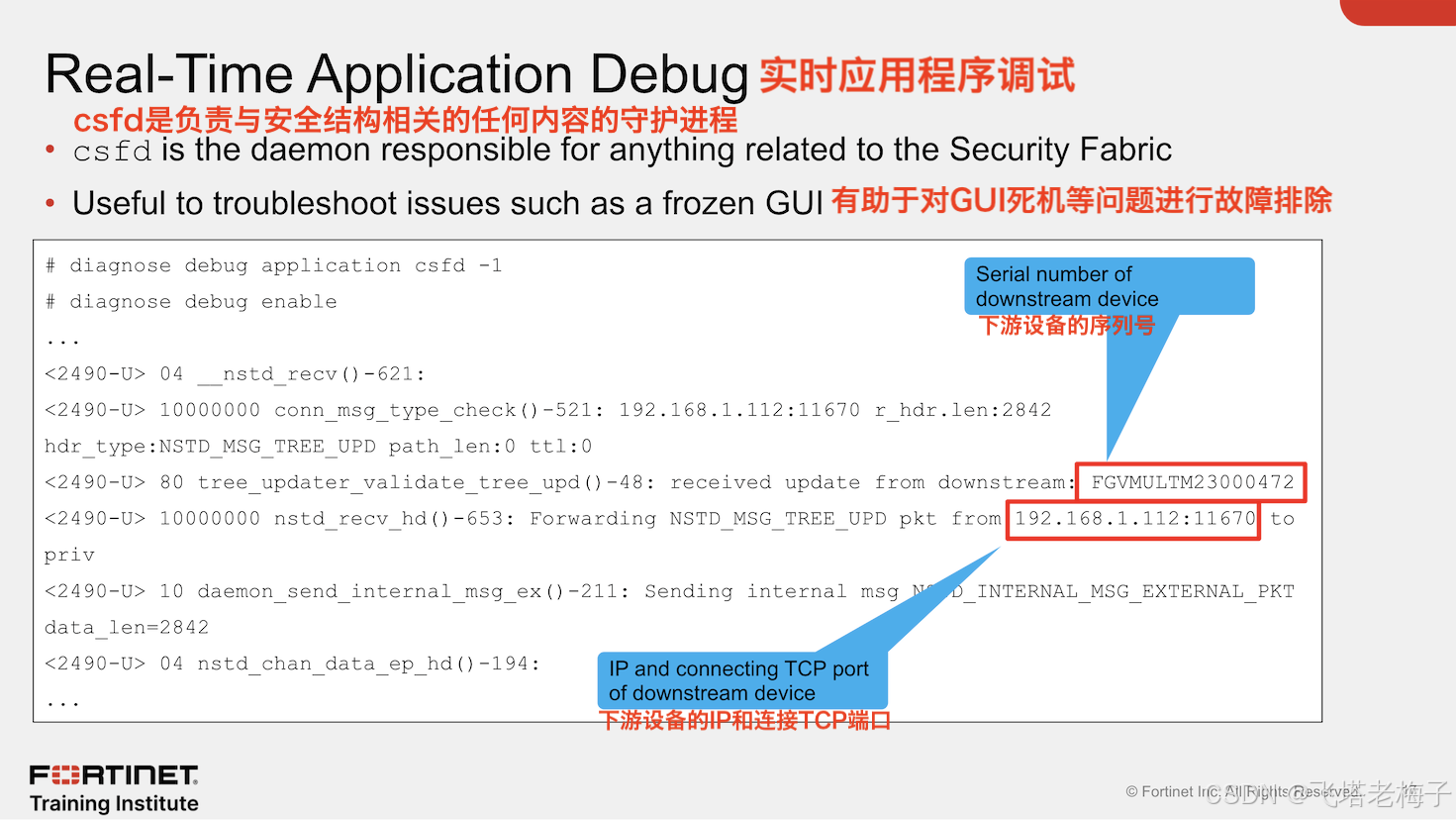

使用上图显示的实时应用程序调试对正在发生的问题进行故障排除。例如，如果GUl在登录期间滞后，请在导航到FortiGate管理IP之前运行调试。

　　同样的调试也可用于对通信问题进行故障排除。在此输出中，你可以看到与下游FortiGate的通信。下游的FortiGate总是与上游FortiGate建立安全结构会话。这就是为什么本例中的TCP源端口是11405，而不是8013。

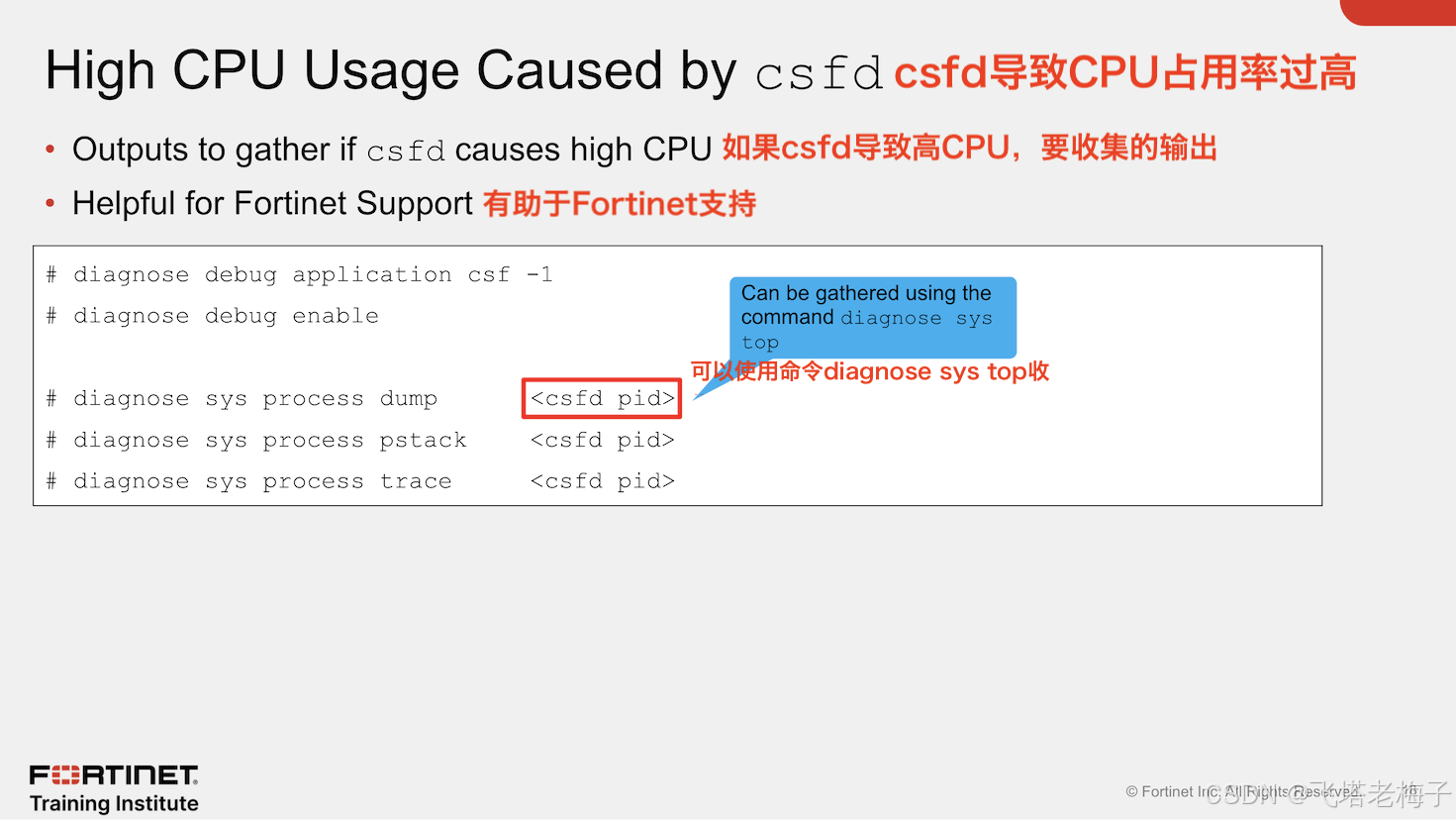

当csfd导致CPU使用率高时，请使用相同的实时调试。此外，收集上图显示的三个附加诊断命令提供的输出是有帮助的。所有三个命令都转储有关csfd进程的CPU信息，这可能会揭示一个潜在的错误。

　　你可以通过运行 diagnose sys top 命令找到 csfd 的进程 ID。

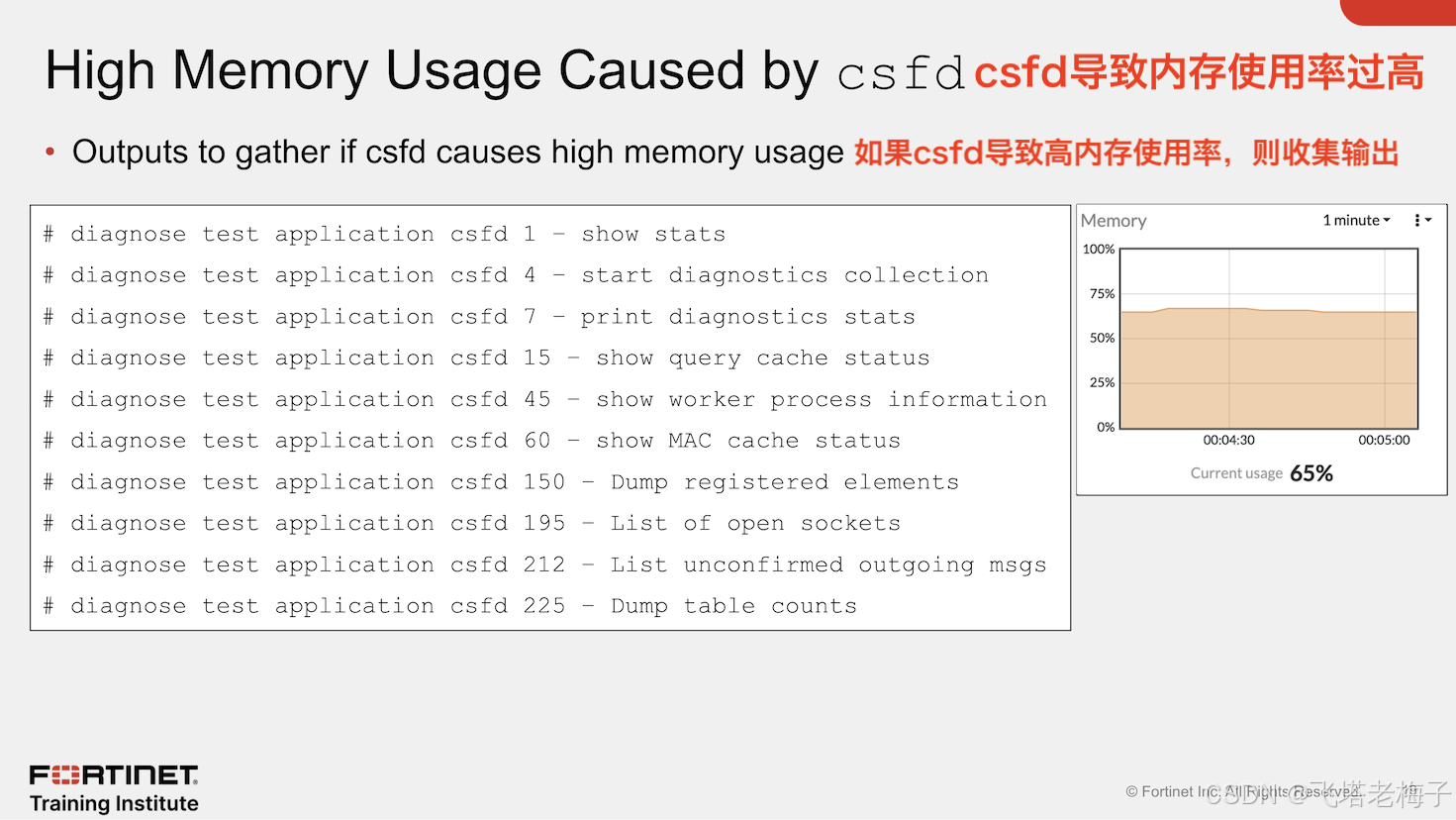

在使用Fortinet支持对csfd引起的高内存使用问题进行故障排除时，你应该收集所示命令的输出。每个命令输出都包含有关高内存使用原因的宝贵信息。请注意，diagnose test application 命令不是实时调试，因此不会对FortiGate造成额外的性能影响。

在本节中，你将了解自动化针以及如何对其进行故障排除。

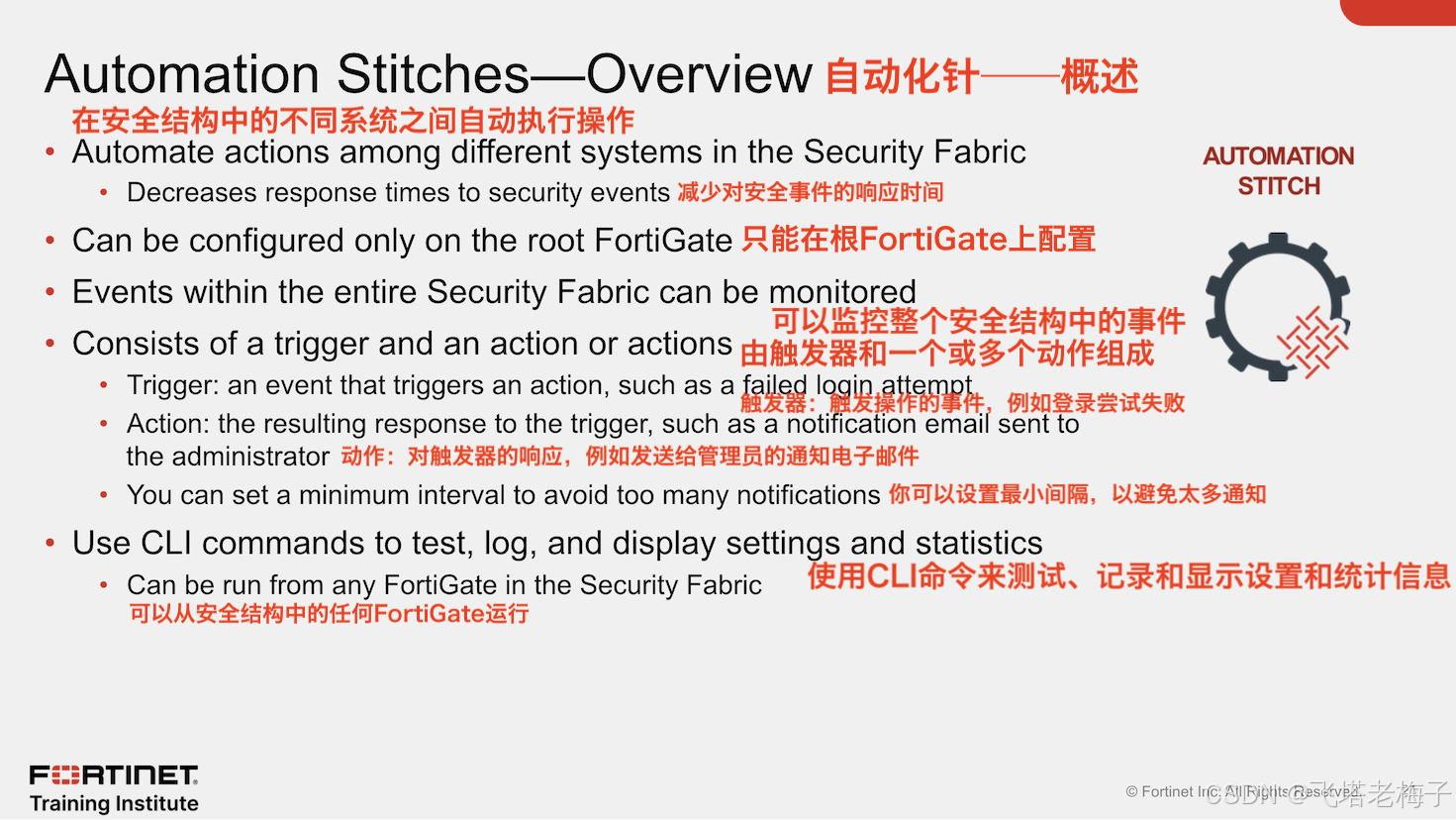

管理员定义的自动化工作流程（称为针）使用if/then逻辑使FortiOS以预编程的方式自动响应事件。由于此工作流程是安全结构的一部分，因此你可以在安全结构中为任何设备设置针。如果你在安全结构中配置针，则必须在根FortiGate上配置它们。你可以将针配置为在安全结构或FortiGate设备的子集中的所有FortiGate设备上运行。在根FortiGate上配置的针被推送到相关的下游FortiGate设备。对于先前配置的针，根FortiGate不需要操作，以便在下游FortiGate设备上发挥作用。

　　每个自动化针将事件触发器和一个或多个操作配对，这允许你监控网络，并在安全结构检测到威胁或其他可操作事件时采取适当的操作。你可以使用自动化针来检测来自许多来源的事件。一些示例包括高CPU、保护模式、高可用性（HA）故障转移、重新启动、带有可自定义过滤器的FortiOS事件日志、妥协指标（loC）和FortiAnalyzer的事件处理程序。

　　你可以配置最小间隔（秒）设置，以确保你不会收到有关同一事件的重复通知。

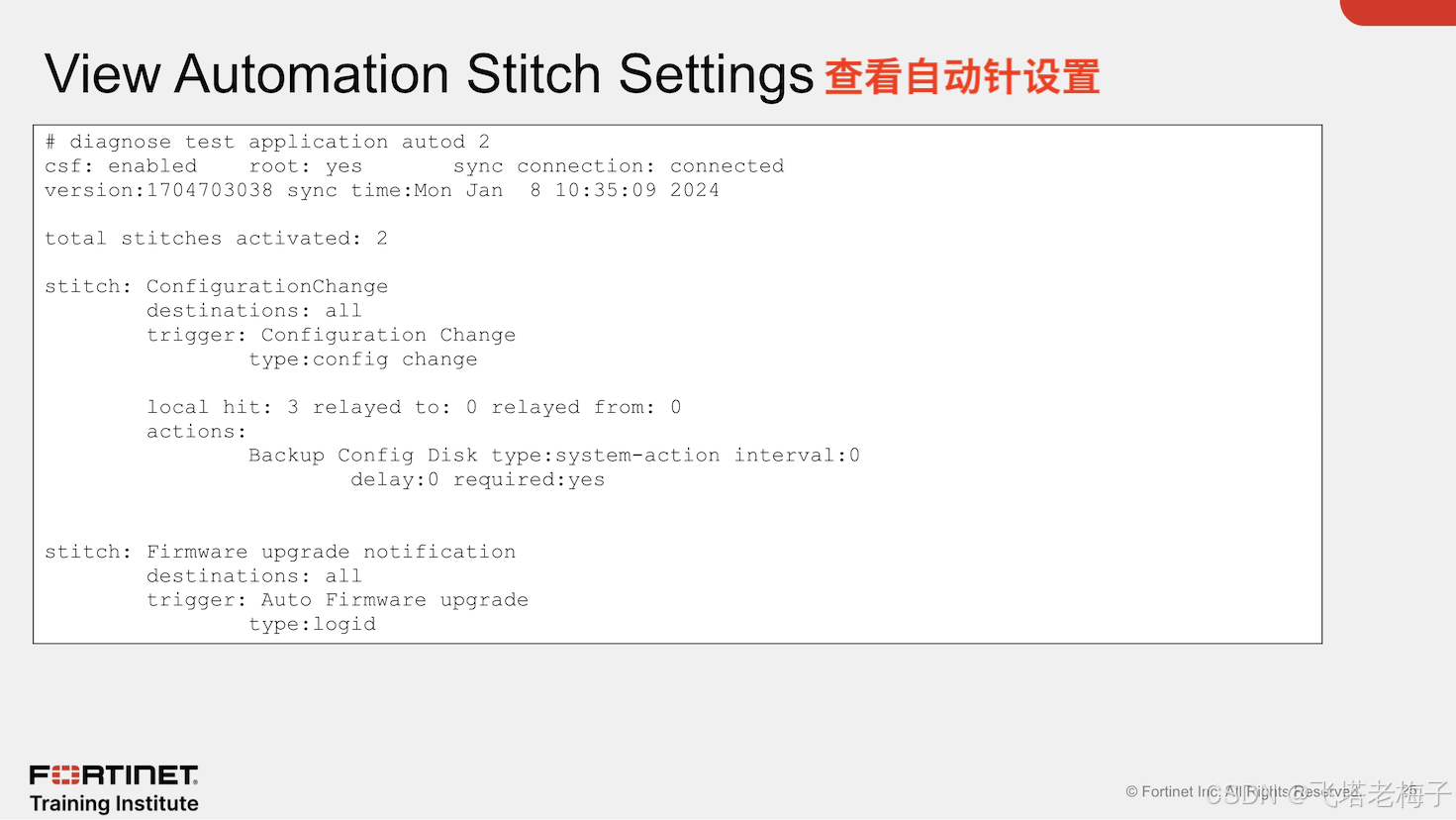

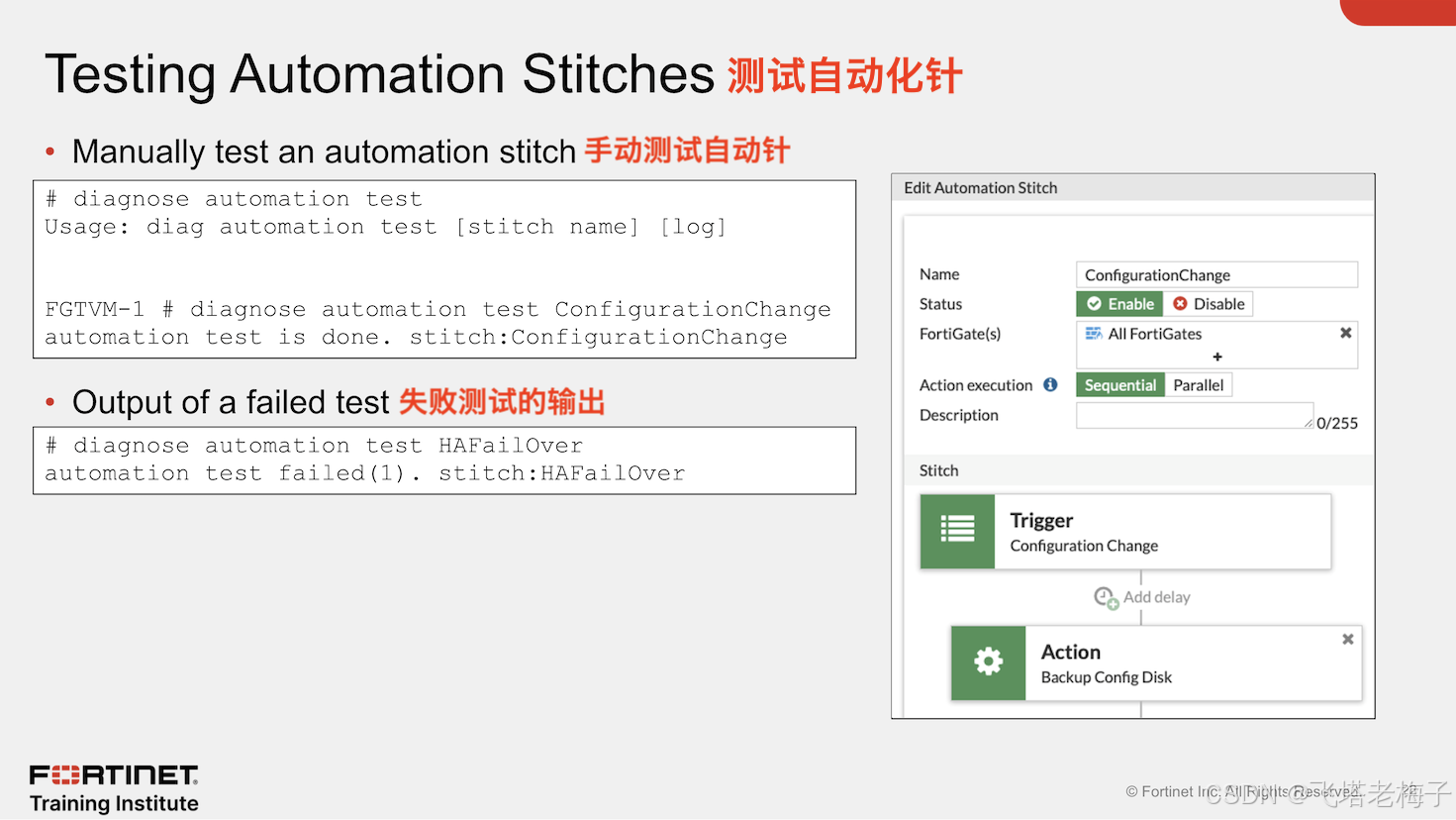

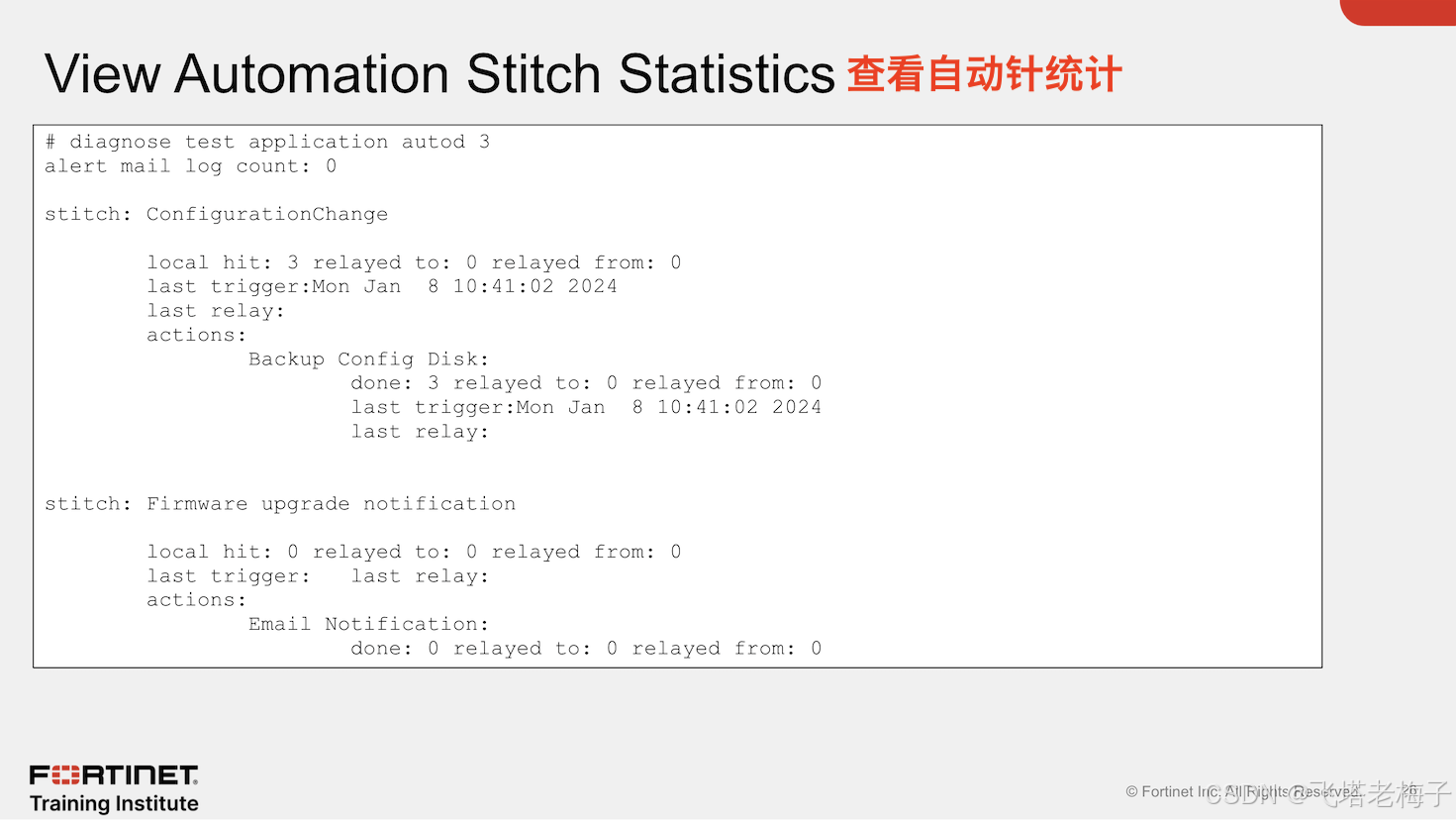

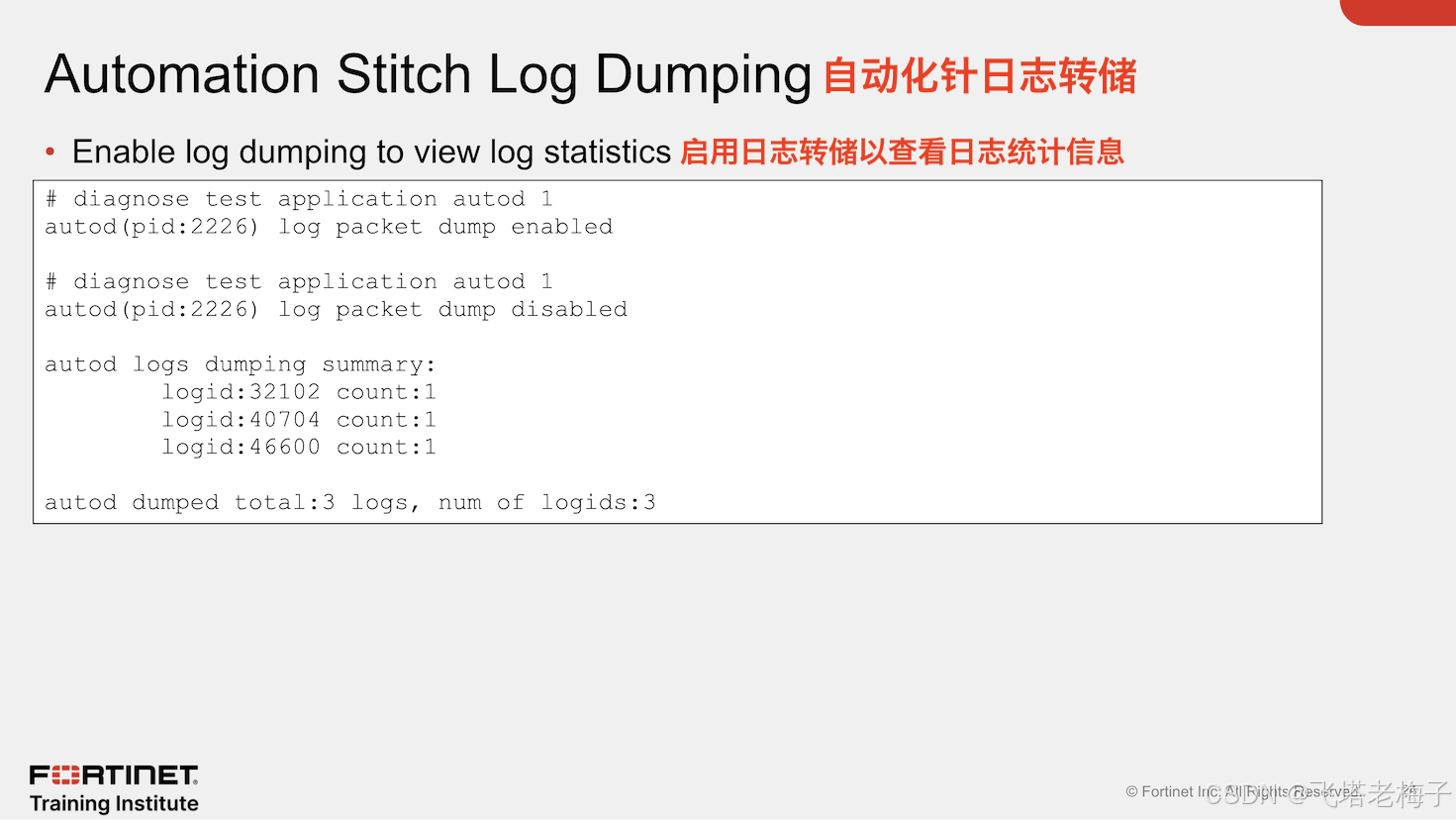

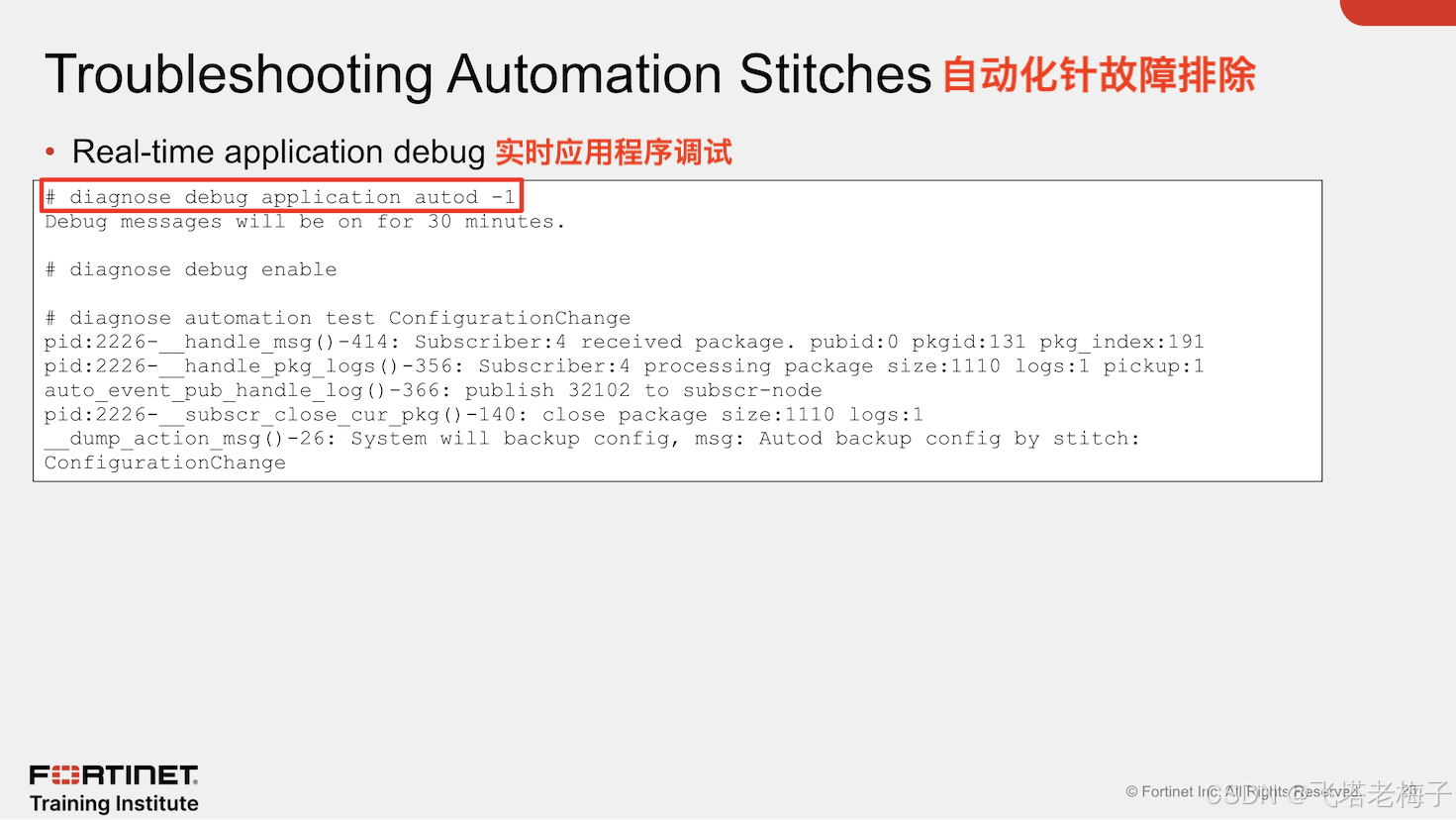

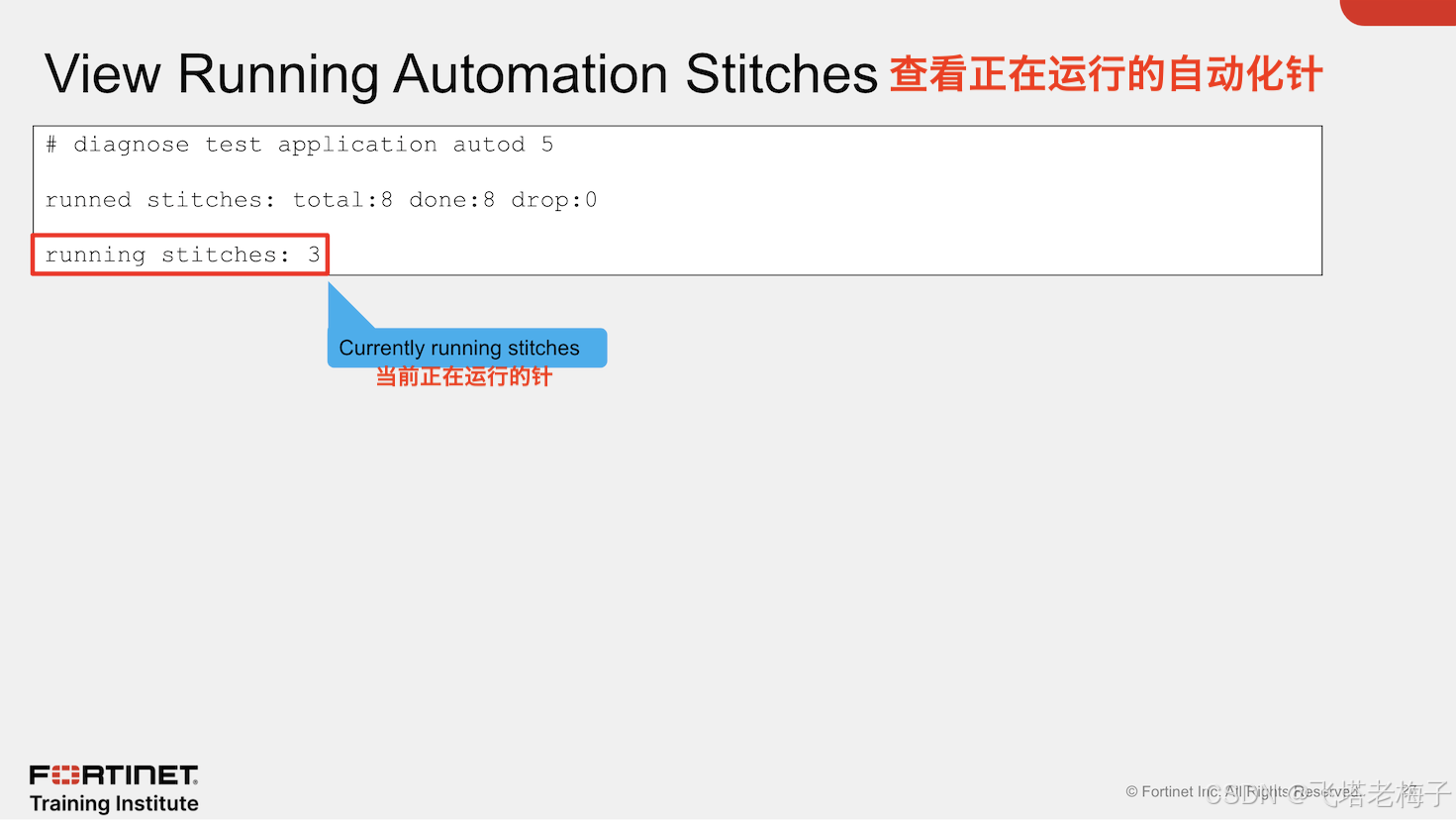

　　有几个CLI命令可用于测试、记录和显示设置和统计信息。本课将介绍这些命令。
