一文看透SEU软错误

摩尔定律带来的不只是快，同样推动了芯片架构、应用和工具的质变。

FPGA也不例外。

自从上世纪80年代发明以来，除了性能增长之外，成本和能耗降低1000倍以上，容量增长了1万倍以上。

一直走在异构计算、硬件加速最前沿的EDA辅助验证市场，更为明显。

1988年的第一台现代硬件仿真工具(Emulation)，使用赛灵思XC3060组装，单FPGA只有6000个逻辑单元(Logic Cell)。

到最新一代的旗舰芯片VP1902，单芯片容量高达18.9M个LCs，超过初代的3万倍。

除了仿真加速应用，如今已深入到国民经济的各个角落。也是国产化替代率先取得突破的细分赛道。

实际应用情况，要比技术扩展带来的简单的容量增长，复杂得多，也有趣得多。

在硬件加速一切的异构计算时代，也从长期的偏安一隅，正式走上前台。延续到现在的AI平民化，万物智能且互相连接的可编程世界。

从云到端，从地面到太空，各个行业，都在用芯片构造更加智能的二进制数字世界。

FPGA也将帮助人们把对未来生活的美好想象，加速成为现实。

01

避无可避的软错误

芯片是信息系统的基石。

所有的数字芯片，都会存在软错误或软失效。

虽然会导致硬件电路出现功能故障，但如果“重启”，系统将恢复正常运行。这种短暂的、瞬时的功能故障，通常称之为软错误。

对于ASIC芯片，主要是门级电路(Gates)、寄存器(DFF)中01数值的翻转，由单粒子效应引发的瞬态故障(SET)。

对于FPGA芯片，还需要额外关注直接配置硬件电路的存储器(CRAM)中01数据，受单粒子效应影响被动发生改变，可能引发的系统异常。

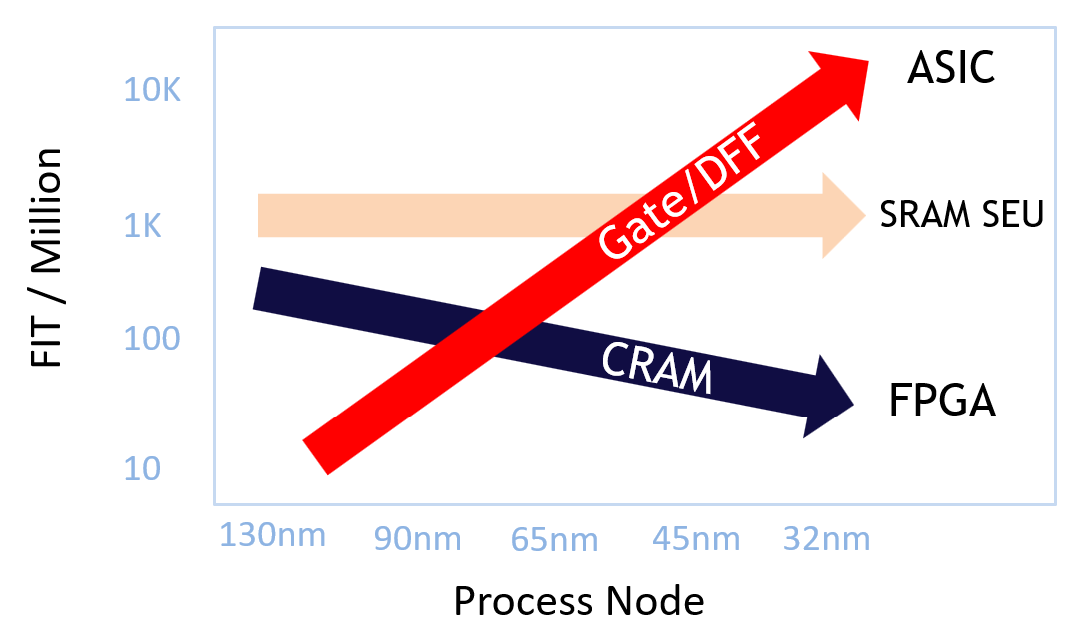

FIT Rate Swap: ASIC vs. FPGAs

Source：Soft Error Derating, or Architectural Vulnerability, Xilinx, 2011

作为价格亲民的ASIC，即便出现功能故障，理论上甚至都无需重启。只需保持在线刷新，就可让FPGA恢复正常运行。

可靠性不易被直接感知，可用性则是用户的真实体验。

发生故障后的平均修复时间，决定可用性。

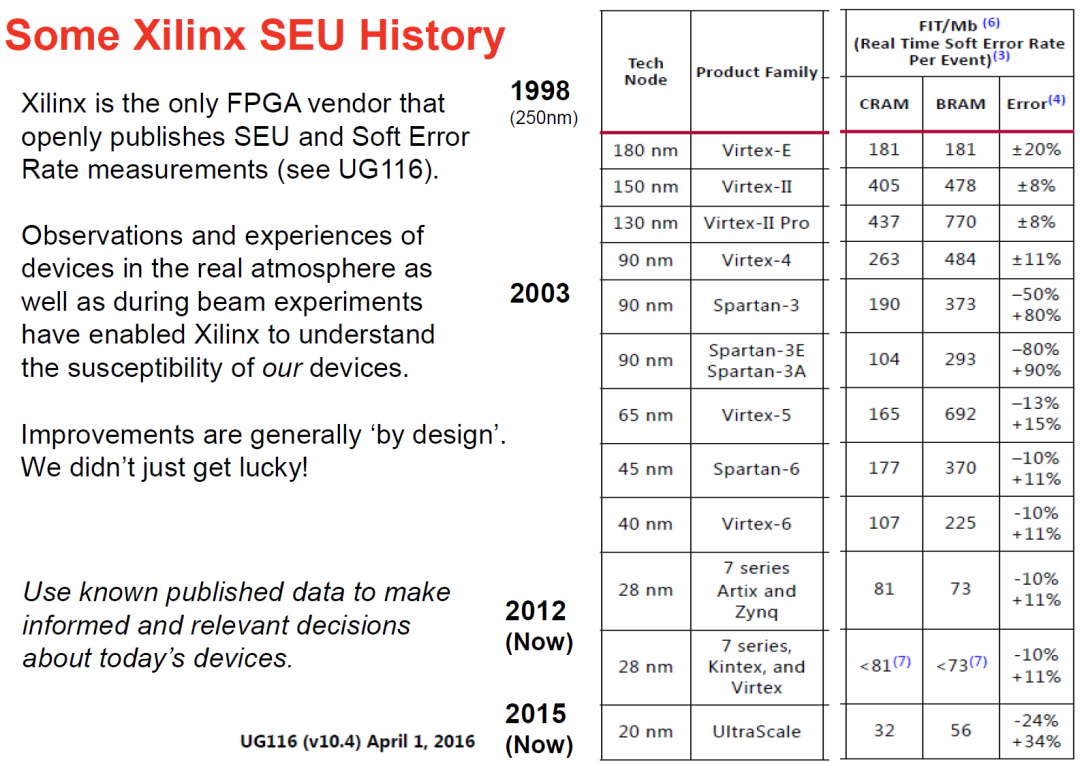

1FIT等于每10亿小时系统失效1次。

常见的可靠性指标之间简单换算关系：

1FIT=1 failure per billion hours

1000 FIT~ 100 years MTBF

Device (raw) FIT = number of MB X FIT/Mb

在对可靠性要求最高的航天领域，赛灵思公司的第五代FPGA，即便只是军用级的Virtex-5QV，器件层面的可靠性指标，也非常可观。

相对最易发生翻转的配置存储器，在辐照试验环境下，用每个bit每天典型的翻转概率，换算成平均无故障时间，也将长达75天。

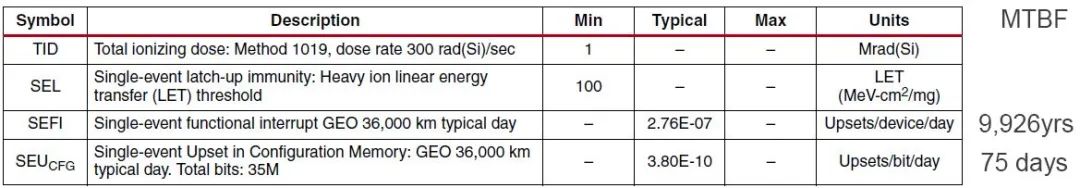

Radiation Tolerances

Source：Radiation-Hardened,Space-Grade Virtex-5QV Family Overview

但是FPGA的应用设计，众所周知，也是出了名的设计难度大。

不仅是赛灵思的芯片，现在想要成功和快速实现一个高可靠的应用设计，可能需要正确的组合。

在主打高性能的赛灵思，与高可靠立足江湖的Microsemi公司之外，许多中小规模FPGA的供应商，也在付诸行动。

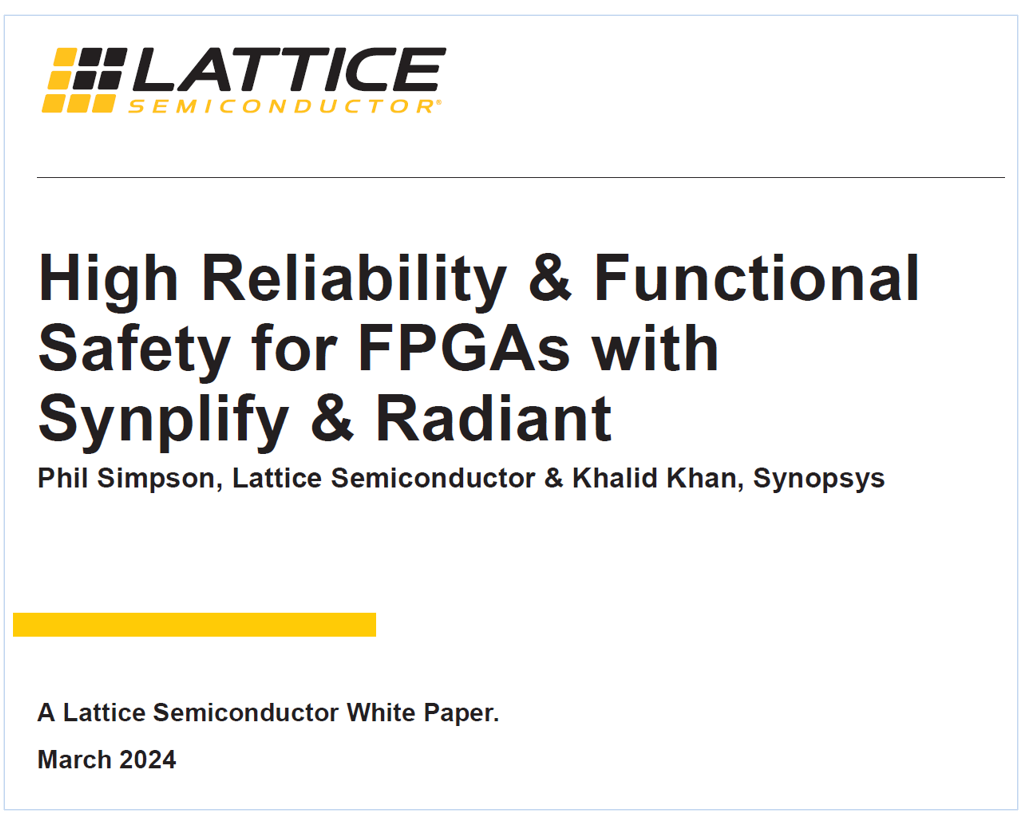

Source：A Lattice Semiconductor White Paper，2024

按照赛灵思公司的观点，即便芯片的可靠性很差，但能够在短时间内修复，系统可能仍然达到预期设计目标；

反之，虽然可靠性很好，但如果每次发生故障，都修复需要技术人员现场支持，则系统可能永远无法实现其预定目标。

赛灵思的SEM IP，阿尔特拉的故障注入调试器，或者其它第三方公司的故障注入测试工具，均可胜任该任务。

用户得以在日常开发过程中，能够以数天或者数周时间进行迭代
