HLS协议

HTTP Live Streaming（缩写是HLS）是一个由苹果公司提出的基于HTTP的流媒体网络传输协议。是苹果公司QuickTime X和iPhone软件系统的一部分。它的工作原理是把整个流分成一个个小的基于HTTP的文件来下载，每次只下载一些。当媒体流正在播放时，客户端可以选择从许多不同的备用源中以不同的速率下载同样的资源，允许流媒体会话适应不同的数据速率。在开始一个流媒体会话时，客户端会下载一个包含元数据的extended M3U (m3u8)playlist文件，用于寻找可用的媒体流。

HLS只请求基本的HTTP报文，与实时传输协议（RTP)不同，HLS可以穿过任何允许HTTP数据通过的防火墙或者代理服务器。它也很容易使用内容分发网络来传输媒体流。

HLS最大的优点是可以根据网络状况自动切换到不同码率的视频，如果网络状况较好，则会切换到高码率的视频，若发现网络状况不佳，则会逐渐过渡到低码率的视频。



协议简介

HLS协议规定：

• 视频的封装格式是TS。
• 视频的编码格式为H264,音频编码格式为MP3、AAC或者AC-3。

• 除了TS视频文件本身，还定义了用来控制播放的m3u8文件（文本文件）。

HLS框架介绍

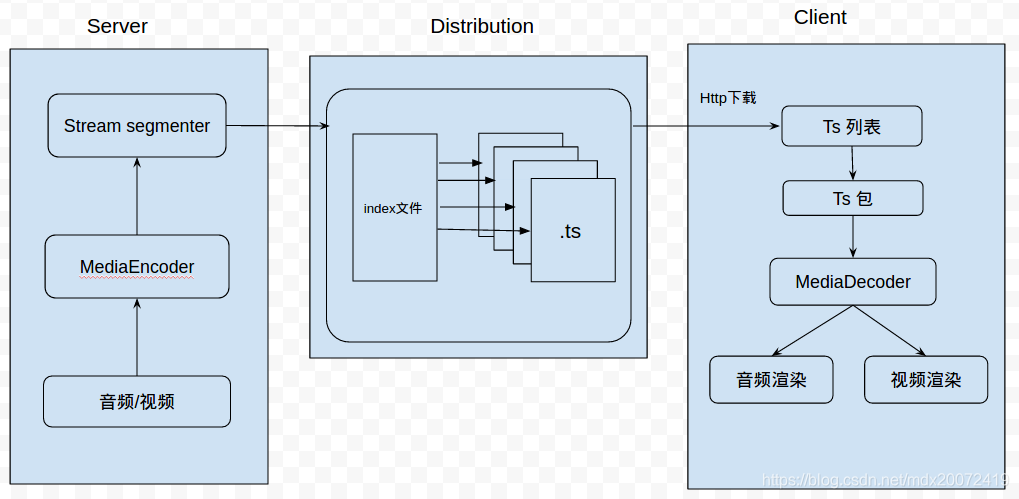

我们接下来看下HLS系统的整体结构图：





我们首先将要直播的视频送到编码器中，编码器分别对视频和音频进行编码，然后输出到一个MPEG-2格式的传输流中，再由分段器将MPEG-2传输流进行分段，产生一系列等间隔的媒体片段，这些媒体片段一般很小并且保存成后缀为.ts的文件，同时生成一个指向这些媒体文件的索引文件，也就是我们很经常听到的.M3U8文件。完成分段之后将这些索引文件以及媒体文件上传到Web服务器上。客户端读取索引文件，然后按顺序请求下载索引文件中列出的媒体文件。下载后是一个ts文件。需要进行解压获得对应的媒体数据并解码后进行播放。由于在直播过程中服务器端会不断地将最新的直播数据生成新的小文件，并上传所以只要客户端不断地按顺序下载并播放从服务器获取到的文件，从整个过程上看就相当于实现了直播。而且由于分段文件的很短，客户端可以根据实际的带宽情况切换到不同码率的直播源，从而实现多码率的适配的目的。



HLS的index文件

所谓index文件就是之前说的m3u8文本文件。
客户端播放HLS视频流的逻辑其实非常简单，先下载一级Index file，它里面记录了二级索引文件（Alternate-A、Alternate-B、Alternate-C）的地址，然后客户端再去下载二级索引文件，二级索引文件中又记录了TS文件的下载地址，这样客户端就可以按顺序下载TS视频文件并连续播放。
