关于Retiming的讨论 2019/4/25 星期四 下午

@@ 李工 请问李工是否用过Vivado的register retiming功能？

 李工 2019/4/25 星期四 下午 4:50:33

用过SYNPLIFY 的
下午 4:51:13
 李工 2019/4/25 星期四 下午 4:51:13

VIVADO 没有用过，应该就是一个选项吧。不要太在意那些，实际意义不大。  很多是工具内部处理了，选不选差别不大



 李工 2019/4/25 星期四 下午 4:52:38


FoReS 2019/4/25 星期四 下午 4:52:44

我现在想把一个复杂的组合电路分成几级流水线，但是感觉手工划分很难做到每级组合电路的延迟都差不多，想用工具的功能让其自动划分
下午 4:53:54
 李工 2019/4/25 星期四 下午 4:53:54

划分流水级别不是RETIMING 要做的

 李工 2019/4/25 星期四 下午 4:54:17

有条件均衡延迟是RETIMING 做的
FoReS 2019/4/25 星期四 下午 4:54:41

我看别人的代码是吧一个非常复杂的组合逻辑的输出接了3个寄存器

 李工 2019/4/25 星期四 下午 4:54:54

最笨的办法是你并列插入几级寄存器，之后借助RETIMING 自己处理，
FoReS 2019/4/25 星期四 下午 4:55:12

然后他说使用的时候一定要开启retiming功能让综合器自动将寄存器插入到合适的位置

 李工 2019/4/25 星期四 下午 4:55:24

就是我说的意思
下午 4:56:34
FoReS 2019/4/25 星期四 下午 4:56:34

我就是想问这个问题，

 李工 2019/4/25 星期四 下午 4:56:41

恩

 李工 2019/4/25 星期四 下午 4:56:57

比如再插入两级寄存器

 李工 2019/4/25 星期四 下午 4:57:39

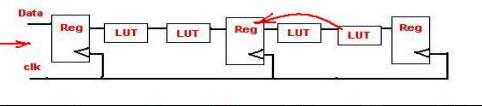

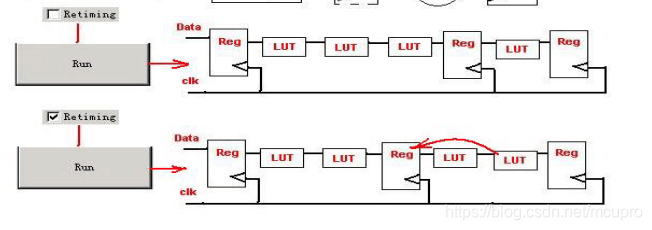

软件RETIMING后 就每个LUT后面都有寄存器了  可以进一步提高频率

 李工 2019/4/25 星期四 下午 4:58:12

但是插入寄存器会带来延迟，所以要注意整体时序不受映像
下午 4:59:07
FoReS 2019/4/25 星期四 下午 4:59:07

好的

 李工 2019/4/25 星期四 下午 4:59:40

这种RETIMING调整也是有条件地

 李工 2019/4/25 星期四 下午 5:00:49

如果中间有抽头，就不会那么理想的RETIMING
