TQTT_KU5P开发板教程---HDMI接口显示测试640X480

文档实现功能介绍

本文档实现如何使用VGA的时序，通过HDMI进行图像基本显示。本教程首先实现了VGA显示，之后再将VGA时序转换为HDMI，之后由HDMI输出。本次教程所使用的教程都是由我们所提供。

Vivado2024.1

起始页	打开工程（open project）
向导起始页面	在file name中输入项目的存放位置 找到HDMI.xpr文件点击打开

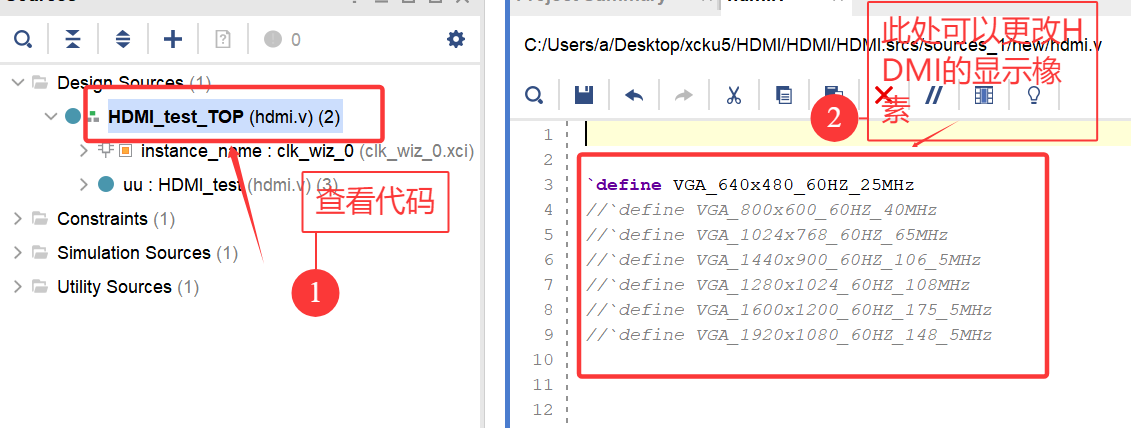

打开项目工程之后双击打开代码 --> 代码的3-9行为你可以选择的显示像素，本次教程所使用的像素为640x480_60HZ_25HZ，如图8-1所示，

如果你想实现其他像素的将该像素的注释取消，将其它像素注释。

图8-1 选择像素区域

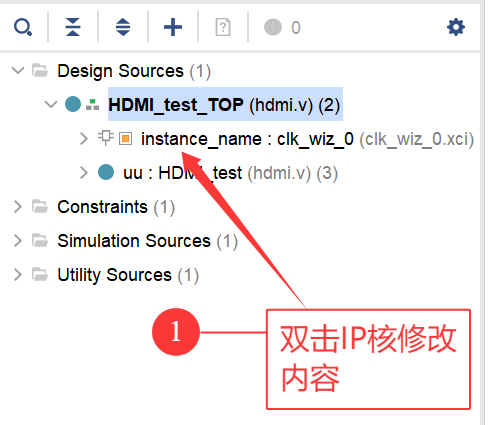

之后双击IP核，修改IP核内容，此处调用的是一个时钟IP，如图8-2所示

图8-2

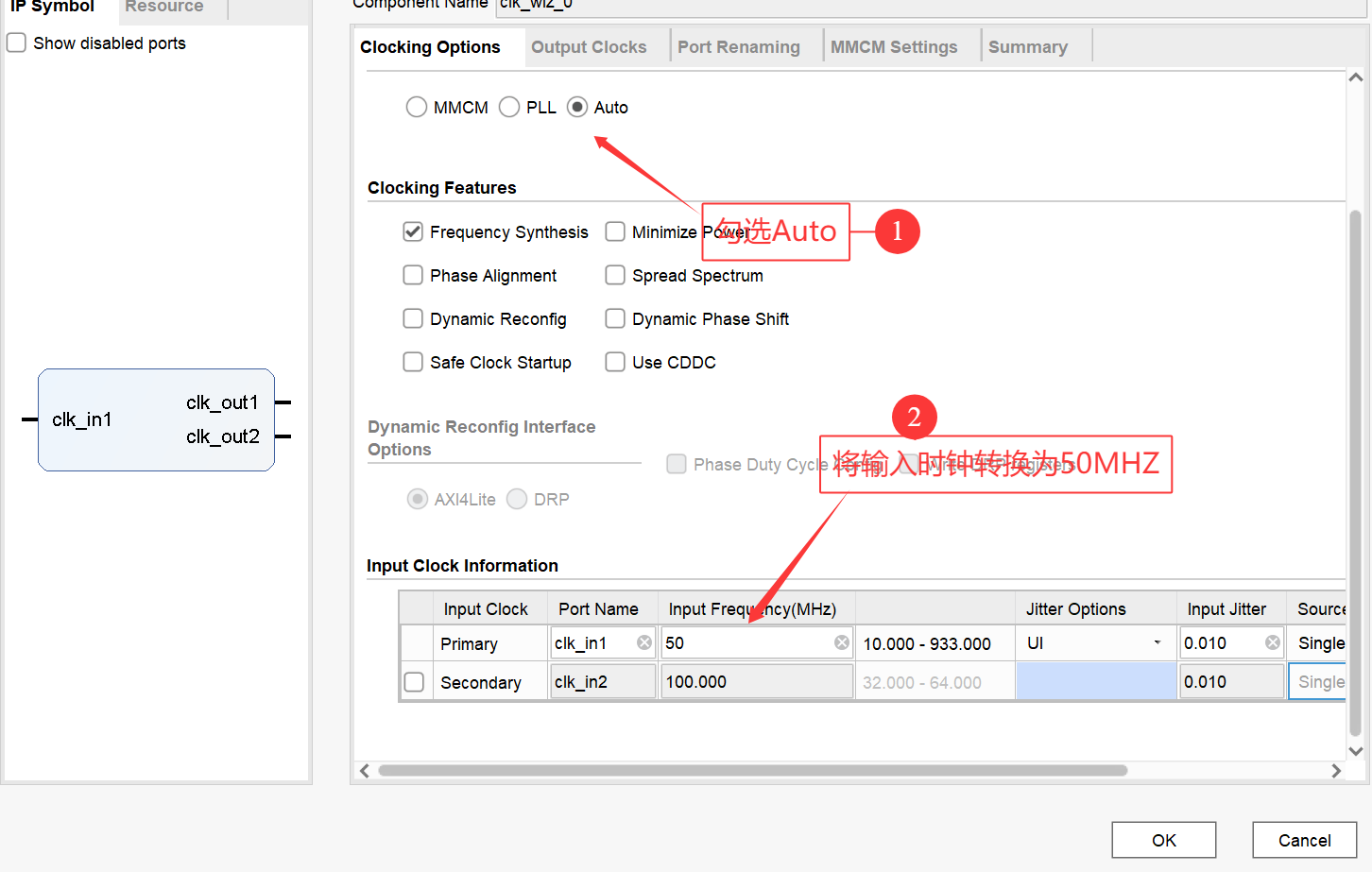

打开IP之后勾选Auto --> 修改输入时钟为50MHZ，如图8-3所示

图8-3

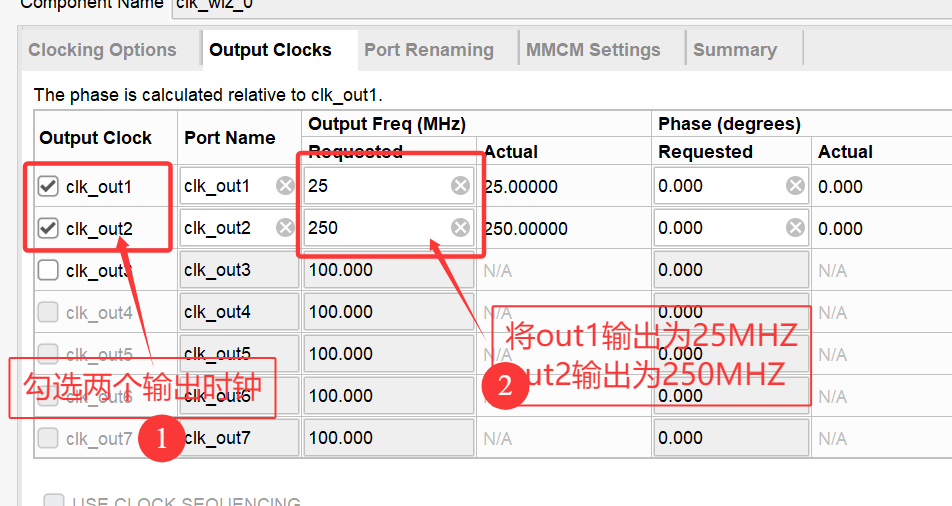

勾选两个输出时钟 --> out1输出25MHZ,out输出250MHZ，之后直接点击欧克，IP核设置完成，如图8-4所示

Out1输出像素时钟，out2输出像素时钟的10倍频，用于HDMI的输出串行数据编码。如果选择不同的像素，而所用的时钟都有所不同。

图8-4

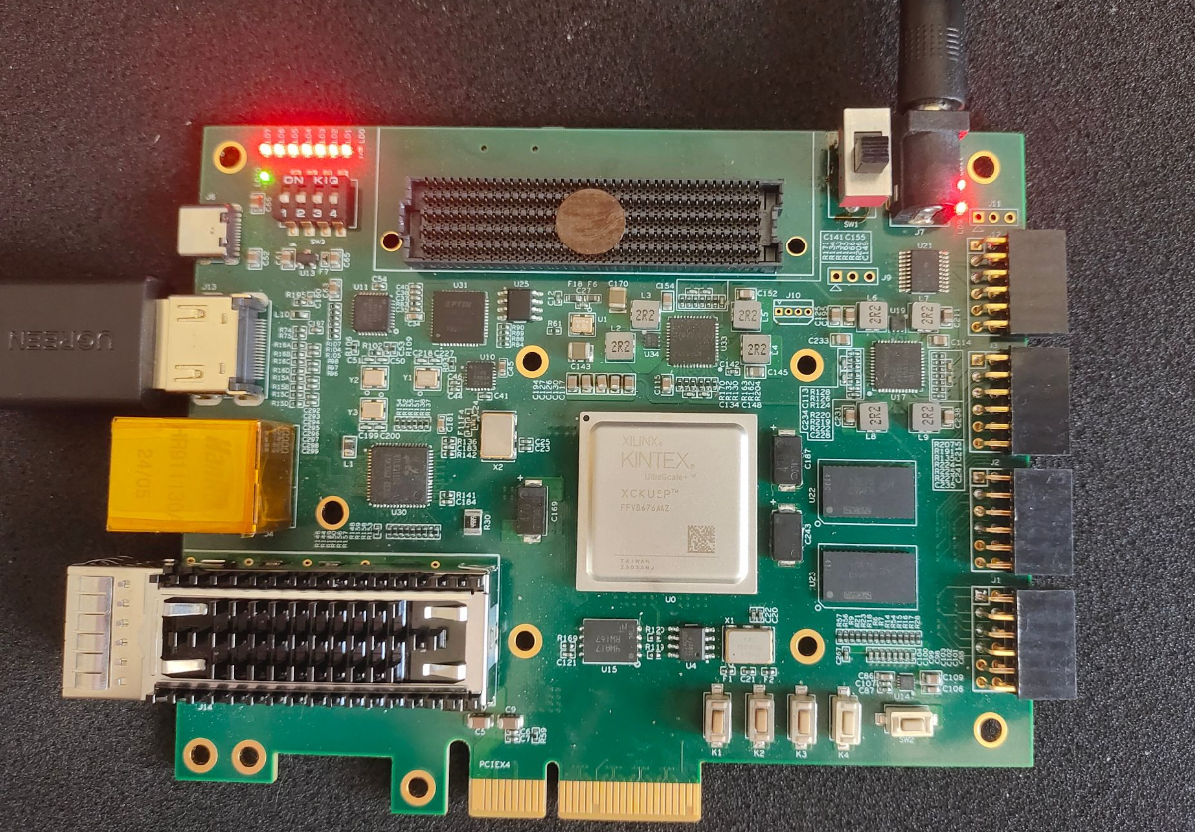

设置完IP核之后，参考《程序的烧写与固化》，将程序工程固化到开发板上，之后连接开发板，将HDMI接口连接上如图8-5所示。（已经烧写了flash所以不需要连接串口）

图8-5 实物连接图

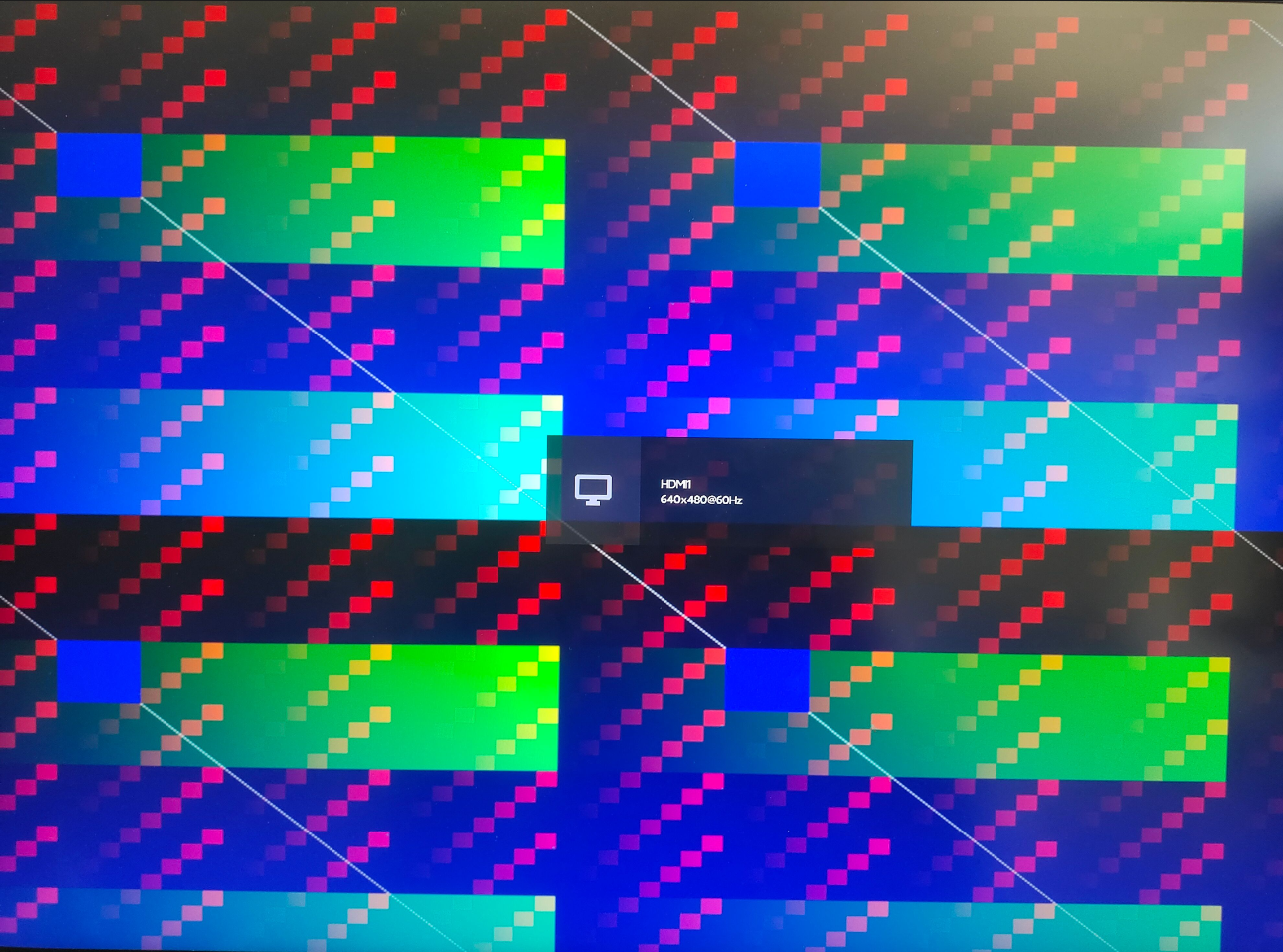

之后打开开关，显示屏上就会显示出，如图8-6所示，当时显示如下图所示就代表测试通过

图8-6 结果展示图

这是本项目工程所产生的比特流文件和bin文件，希望对你有所帮助！！

比特流
通过网盘分享的文件：HDMI_test_TOP.bit
链接: https://pan.baidu.com/s/160O_yKt4aziRa3Xr1IvXcA 提取码: ckqb
bin文件
通过网盘分享的文件：HDMI_test_TOP.bin
链接: https://pan.baidu.com/s/14GtXAbREbOyAgIj6VPpa0Q 提取码: yuyi
