【单片机毕业设计选题25017】-家用智能充电桩计量系统

演示视频：

【单片机毕业设计选题25017】-基于stm32的电量计量系统

采用STM32最小系统板控制

1. 通过IM1281B电能计量模块读取系统电压电流功率电能等信息

2. 通过ESP8266WiFi模块连接阿里云

3. 使用RFID模块刷卡

4. 继电器模块控制充电

5. 12864OLED模块显示系统信息

6. 开启充电但检测不到系统电压时蜂鸣器模块报警。

手机开启2.4G WiFi热点后再给系统上电

用户名：YuanWang

密码：A2023#1010

系统操作说明：

上电后OLED显示 “欢迎使用智能充电系统请稍后”，两秒后显示Connecting...表示

正在连接阿里云，连接阿里云后会显示正常页面，如长时间显示Connecting...请

检查WiFi网络是否正确。

页面显示：

第一行显示电压值

第二行显示电流值

第三行显示功率值

第四行显示电能值

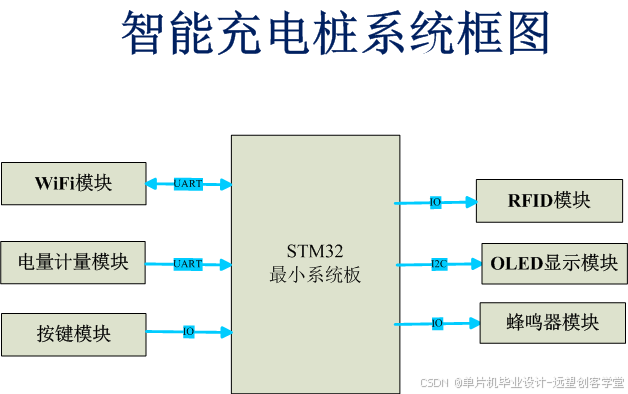

主要功能模块原理图:

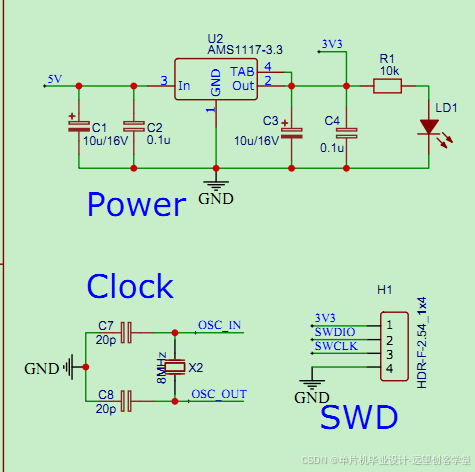

电源时钟烧录接口:

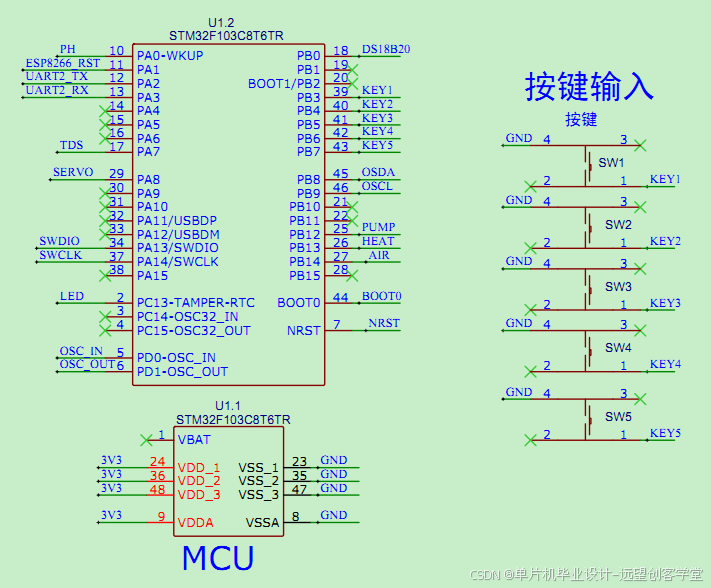

单片机和按键输入电路:

读传感器电路:

资料获取地址

初始化代码:

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();

  /* USER CODE BEGIN Init */

    InitVar();

  /* USER CODE END Init */

  /* Configure the system clock */

  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */

  MX_GPIO_Init();

  MX_USART1_UART_Init();

  MX_USART2_UART_Init();

  MX_USART3_UART_Init();

  MX_SPI1_Init();

  /* USER CODE BEGIN 2 */

//uart2打开接收中断

    HAL_UART_Receive_IT(&huart2, (uint8_t*)&uart2RecBuff, 1);

//uart3打开接收中断

    HAL_UART_Receive_IT(&huart3, (uint8_t*)&uart3RecBuff, 1);

    InitOled();

    InitOledDisp();

//初始化ESP8266

    ESP8266_Init();

    HAL_Delay(100);

    OledFill(0x00);     //全屏熄灭

    PCD_Init();

  /* USER CODE END 2 */

//系统信息更新

void SystemControl(void)

{

    static uint8_t updateCnt = 0;



    updateCnt++;

    if(updateCnt>=SYSTEM_UPDATE_INTER)

    {

        updateCnt = 0;

        Aliyun_SendData();

    }

//刷卡控制

    if(ReadRC522()==PCD_OK)

    {

        relayOn = true;

        RELAY_ON();

    }

    ProcessCharging();

//发送读取电量信息

    Usart3_SendString(uart3TxBuff, 8);

//    GetElectricityInfo();

}

//处理OLED显示内容

void SystemDisplay(void)

{

    char textBuf[20];

//第一行显示电压值

    sprintf(textBuf,"Voltage:%6.1fV", voltageVal);

    OledShowString(0, 0, (uint8_t*)textBuf, OLED_FONT_8X16);

//第二行显示电流值

    sprintf(textBuf,"Power:%6.1fmA", currentVal);

    OledShowString(0, 2, (uint8_t*)textBuf, OLED_FONT_8X16); //测试8*16字符

//第三行显示功率值

    sprintf(textBuf,"Power:%6.1fW", powerVal);

    OledShowString(0, 4, (uint8_t*)textBuf, OLED_FONT_8X16); //测试8*16字符

//第四行显示电能值

    sprintf(textBuf,"Energy:%6.1fWh", energyVal);

    OledShowString(0, 6, (uint8_t*)textBuf, OLED_FONT_8X16);

}

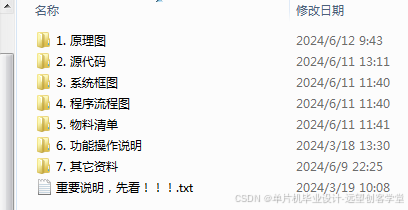

此设计提供的资料包含原理图PCB（包含PDF，AD，立创EDA三个版本），源代码，系统框图，主程序流程图，物料清单（包含使用到的器件手册），功能操作说明等。
