Hadoop YARN

文章转载自：https://blog.youkuaiyun.com/Mr_HHH/article/details/81127373

1、概述

Yarn的设计目标就是允许我们的各种应用以共享、安全、多租户的形式使用整个集群。
YARN主要有以下几个部分组成：

1. Global ResourceManager，系统中资源分配的老大(Boss),主要由两部分：Scheduler and ApplicationManager。
   1.1 Scheduler：是ResourceManager专门进行资源管理的一个组件，负责分配NodeManager上的Container资源 。
   1.2 per-application ApplicationMaster(项目经理)
   每个application向RM申请resource
   与NM协作一起执行和监视任务
   重启失败的任务。
2. per-machine NodeManager(小组长)：分配container给作业使用，并且监控作业的运行、资源的使用(cpu、memory…)，并把这些情况向RM汇报。
   2.1 Container(抽象概念)：是Yarn对计算机计算资源的抽象，它其实就是一组CPU和内存资源，也是YARN框架的计算单元。

2、应用提交过程分析

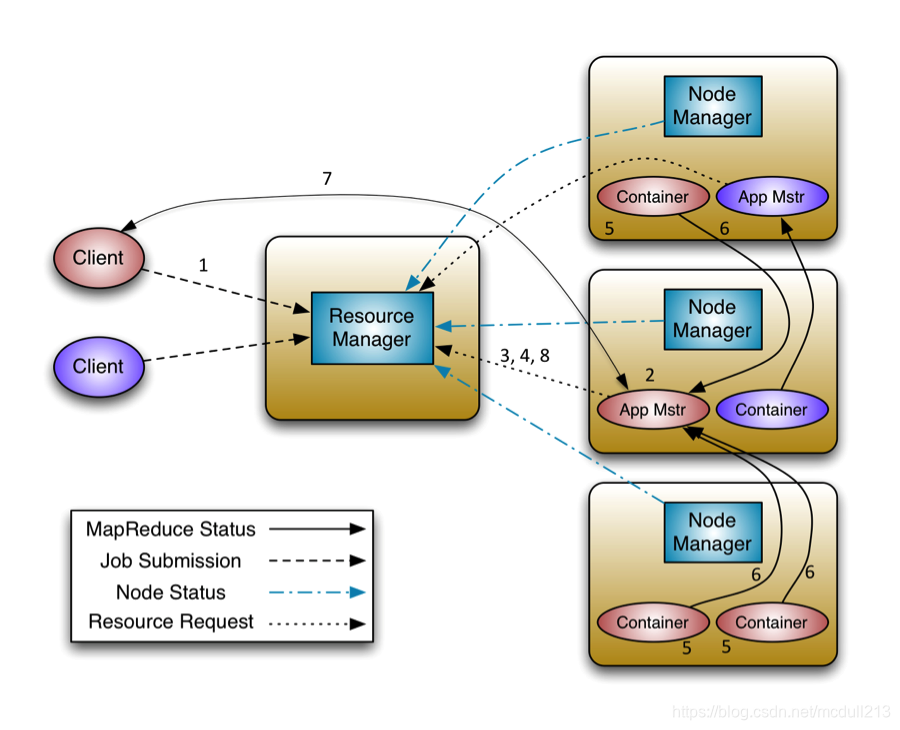

这里从一个任务的提交开始分析这个任务在yarn中的具体流程：

1：用户提交任务到ResourceManager,ResourceManager中包含两个组件，其中一个是Scheduler，另一个是ApplicationManager，这个时候组件ApplicationManager负责接收job的提交请求，为应用分配第一个Container来运行ApplicationMaster，还有就是负责监控ApplicationMaster，在遇到失败时重启ApplicationMaster运行的Container。

2：ApplicationMaster向ResourceManager进行注册，注册之后客户端就可以查询ResourceManager获得自己ApplicationMaster的详细信息，以后就可以和自己的ApplicationMaster直接交互了,这个时候，客户端主动和ApplicationMaster交流，应用先向ApplicationMaster发送一个满足自己需求的资源请求，然后ApplicationMaster把这个资源请求以resource-request的形式发送给ResourceManager的Scheduler，Scheduler再在这个原始的resource-request中返回分配到的资源描述Container。ApplicationMaster在得到这些Containers后，还需要与分配Container所在机器上的NodeManager交互来启动Container并运行相关任务，当然Container的分配是需要认证的，以防止ApplicationMaster自己去请求集群资源。

3：应用程序的代码在启动的Container中运行，并把运行的进度、状态等信息通过application-specific协议发送给ApplicationMaster。

4：在应用程序运行期间，提交应用的客户端主动和ApplicationMaster交流获得应用的运行状态、进度更新等信息，交流的协议是application-specific协议。

5：一但应用程序执行完成并且所有相关工作也已经完成，ApplicationMaster向ResourceManager取消注册然后关闭，最后把所有的Container也归还给系统，任务运行结束！

3、Flink和YARN的交互

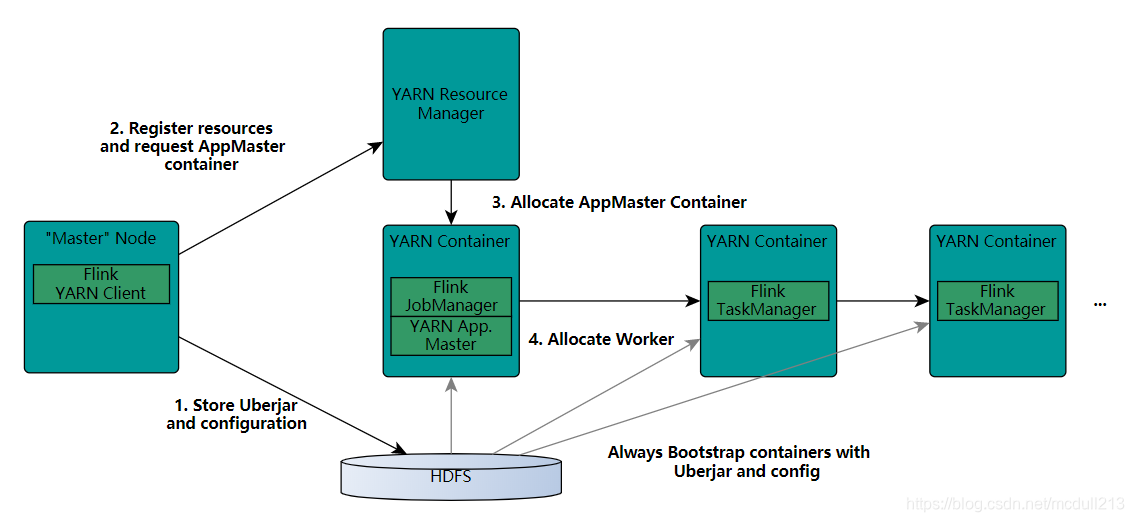

1. 启动新的Flink YARN回话时，客户端首先检查所请求的资源是否可用。之后，将包含Flink和配置的jar上传到HDFS(步骤1)。
2. 客户端请求(步骤2)RM来启动AM(步骤3)。由于客户端将配置和jar文件注册为容器的资源，因此在该特定机器上运行的YARN的NodeManager将负责准备容器(例如，下载文件)。完成后，将启动AM。
3. 该JobManager和AM在同一容器中运行。一旦他们启动成功，AM就知道JobManager(它自己的主机)的地址。AM为TaskManagers生成一个新的Flink配置文件(以便他们可以连接到JobManager)。该文件也上传到HDFS。此外，AM容器还提供Flink的Web界面。YARN代码分配的所有端口都是临时端口，这允许用户并行执行多个Flink YARN回话。
4. 之后，AM开始为Flink的TaskManagers分配容器(步骤4)，TaskManagers将从HDFS下载jar文件和修改后的配置。完成这些步骤后，即可建立Flink并准备接收作业。
