Allegro brd文件大小优化方向参考

为何关注brd尺寸

其实绝大部分情况下，allegro的brd文件大小是没什么关系的，最多占用点硬盘空间而已，但是出于好奇或者某些对文件尺寸敏感的场合（比如版本管理），能在确保设计正确的条件下减小brd文件尺寸也可作为一个优化的方向

先说结论，减小allegro brd文件尺寸方法包括：

1.删除掉多余的自定义层

2.将工作区调整为适合的尺寸

优化案例

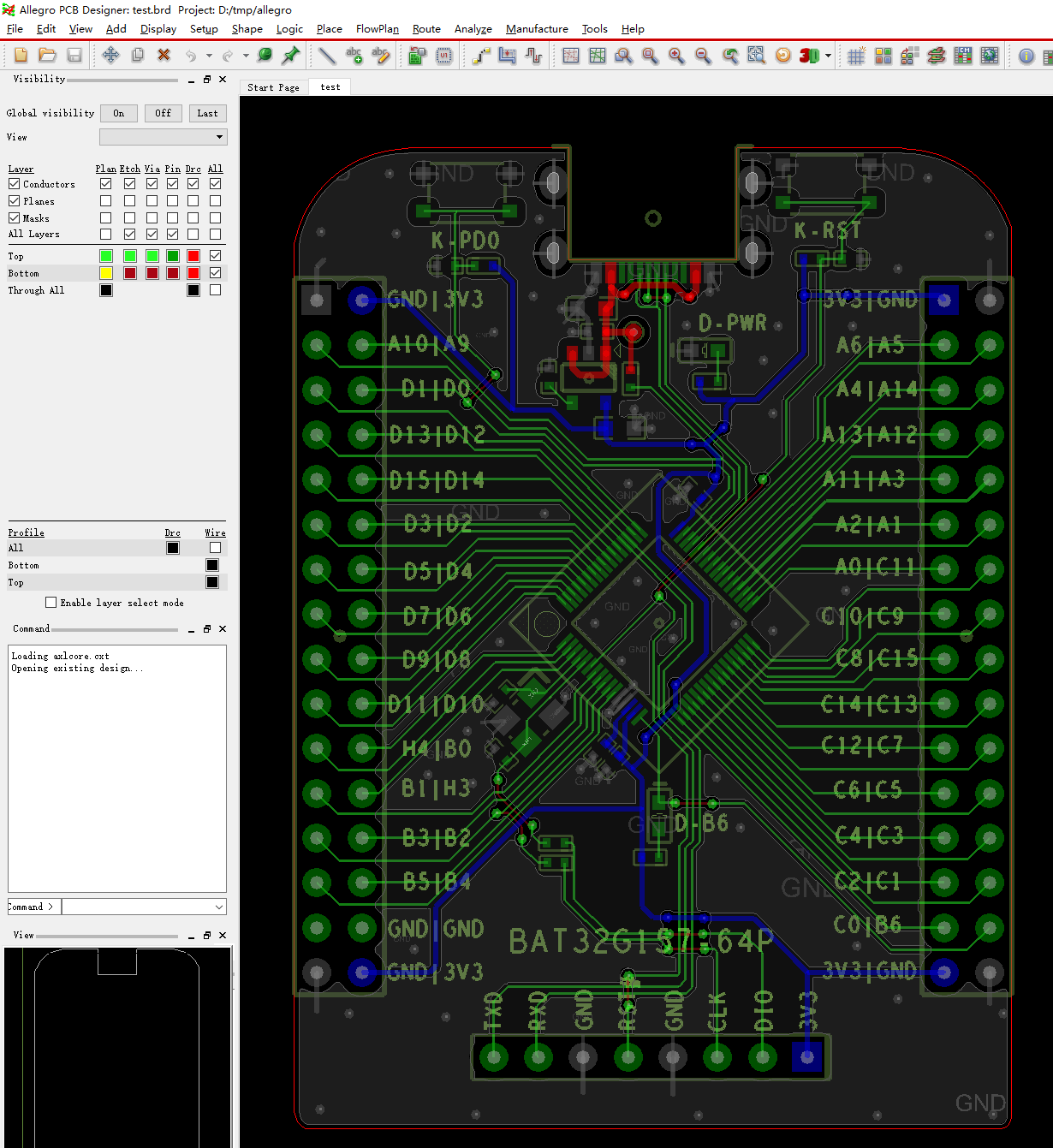

当前一个2层板，尺寸为1372KB

去掉多余的自定义的层

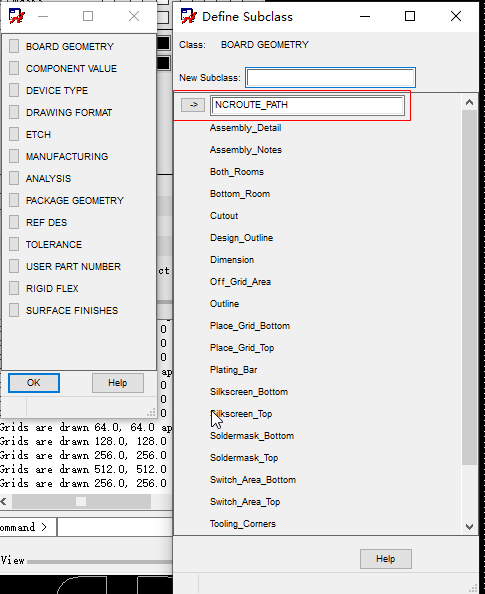

这里只有BOARD GEOMETRY下有一个NCROUTE_PATH，实际也没内容，删除该层后文件大小依旧为1372KB

不过这并不能说明删除多余自定义层就没有作用，实际上平常我们自己会有很多其它辅助的层，而往往这些层含有复杂的结构图形，这个时候删掉多余的结构层对文件尺寸是有帮助的。

调整工作区尺寸

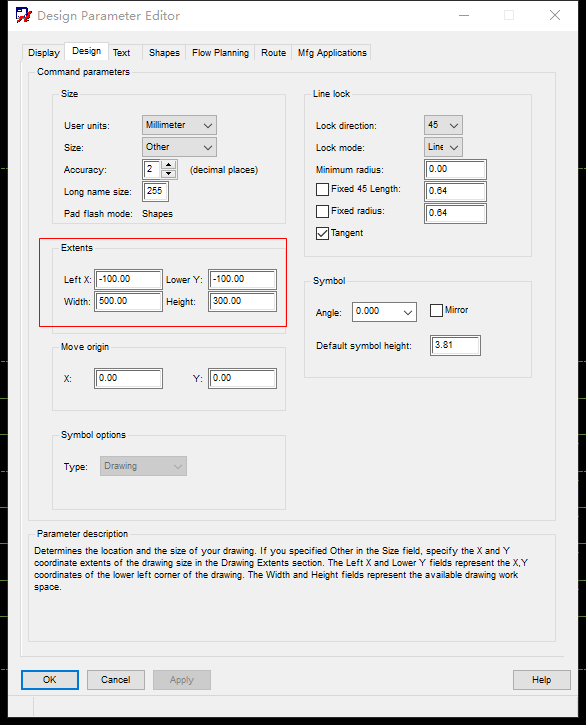

当前工作区尺寸为

调整为合理的

brd文件尺寸变为845KB，有了较明显变化
