AXI协议中burst不能跨4k边界

4k边界是低12bit为0的地址，如32‘h00001000，32’h00002000，这些特殊的地址为4k边界。
同理1k边界为低10bit为0的地址，如32‘h00000400，32’h00000800；
32bit边界（4byte边界）为0x00，0x04，0x08，0x0c等

4k边界对齐的最大原因是系统中定义一个page大小为4kBytes，为了更好设定每个slave的访问attribute，就给一个slave划分4k空间，4k对齐以32位地址为例，[32:12]位相等的地址都是同一个page

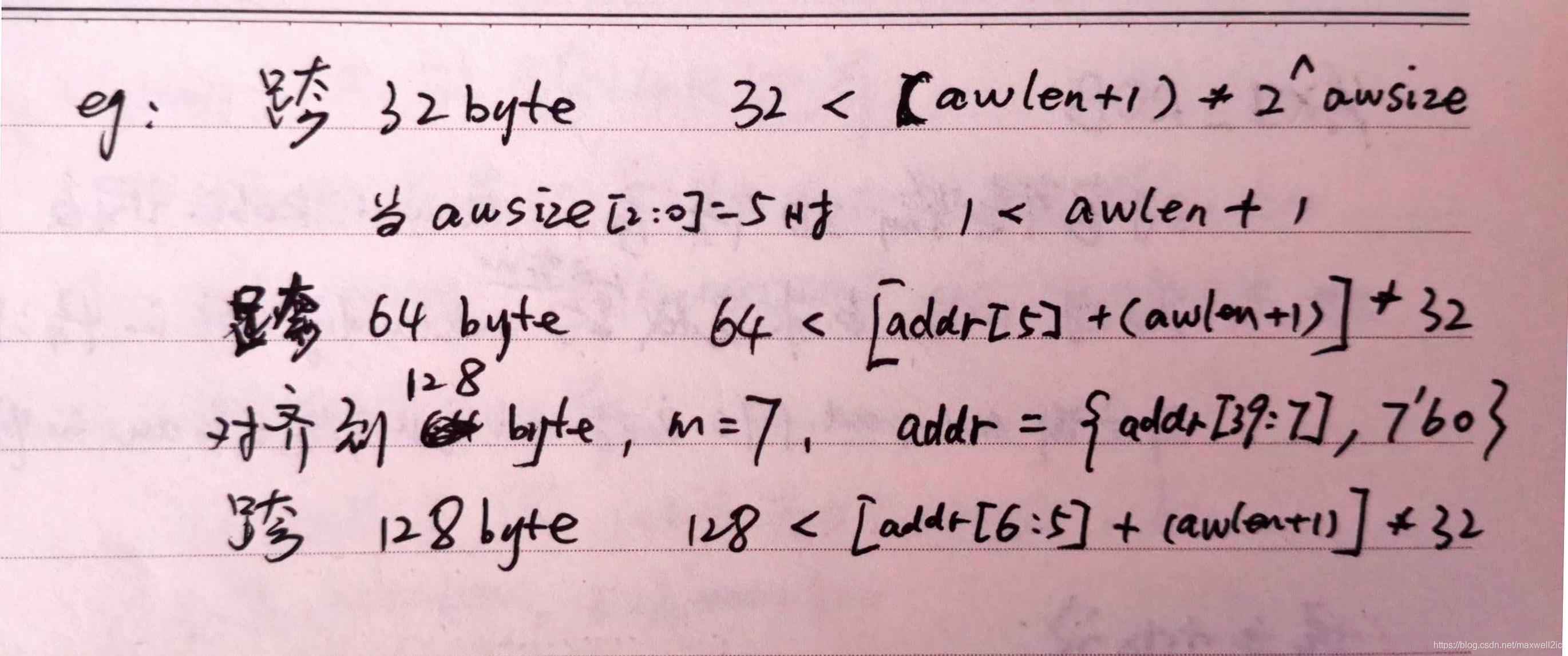

如果master需要访问0x1ff0～0x200c共32byte（256bit）的数据（8个beats，每个beat有4byte，arlen=7，arsize=0b010），就需要拆分成0x1ff0～0x1ffc和0x2000～0x200c两个transaction，每个transaction共4个beats，每个beat共4byte

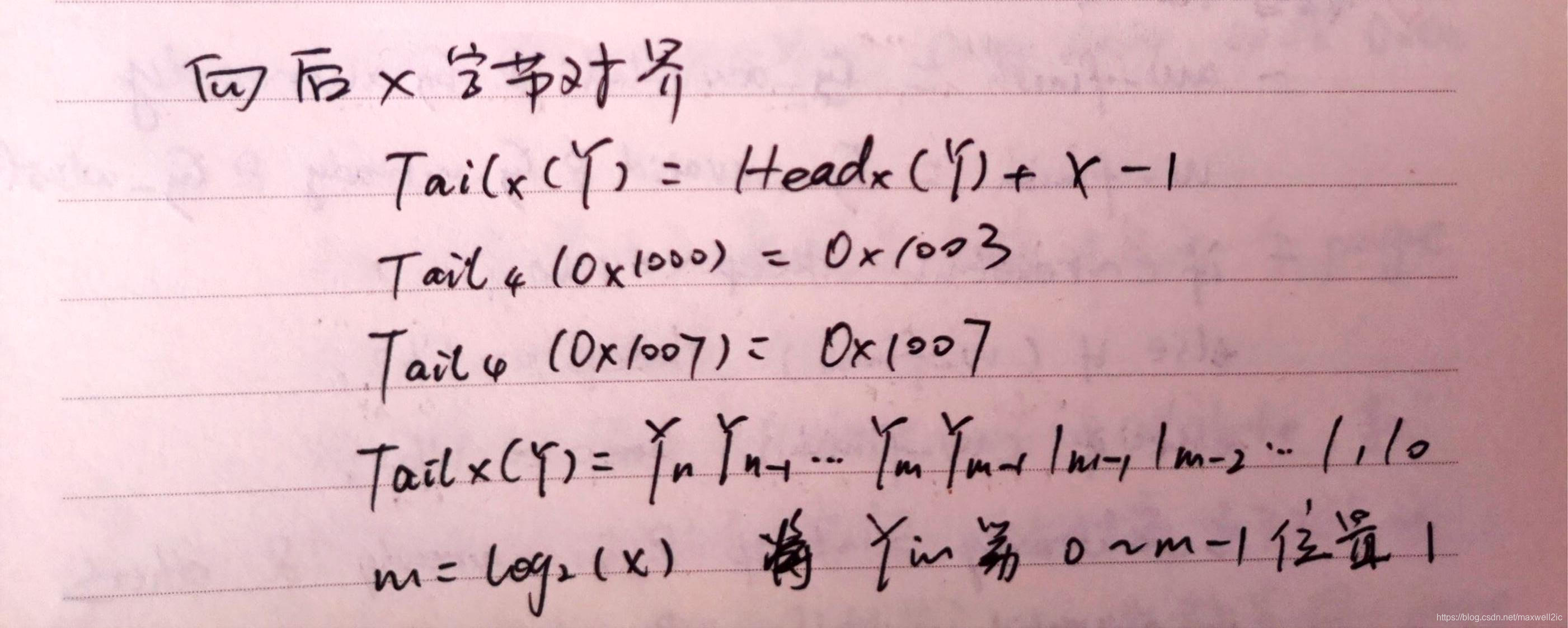

总线传输中的地址对齐操作
