西门子siemens_scl气缸块

最新推荐文章于 2025-08-12 10:02:23 发布

原创最新推荐文章于 2025-08-12 10:02:23 发布 · 2k 阅读

7 ·

CC 4.0 BY-SA版权

文章标签：

#java #数学建模 #算法

该段代码定义了基于IF条件的逻辑操作，涉及单线圈电磁阀的状态控制，以及与气缸报警相关的条件判断。当#动作为真时，电磁阀开启；否则关闭。同时，如果#动作和#动点都为真，会启动定时器监控气缸报警状态。如果气缸报警辅助信号激活，相应的气缸报警标志会被设置，并重置计时器。#气缸报警清除信号可以复位报警状态。

该文章已生成可运行项目，

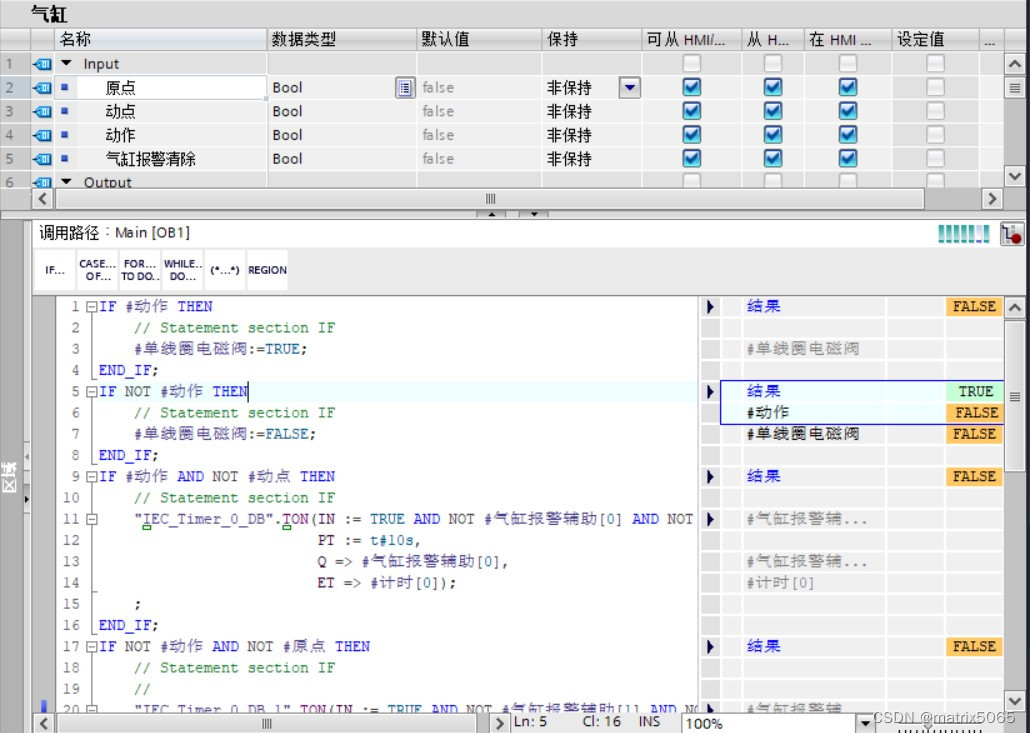

IF #动作 THEN
    // Statement section IF
    #单线圈电磁阀:=TRUE;
END_IF;
IF NOT #动作 THEN
    // Statement section IF
    #单线圈电磁阀:=FALSE;
END_IF;
IF #动作 AND NOT #动点 THEN
    // Statement section IF
    "IEC_Timer_0_DB".TON(IN := TRUE AND NOT #气缸报警辅助[0] AND NOT  #相应气缸报警,
                         PT := t#10s,
                         Q => #气缸报警辅助[0],
                         ET => #计时[0]);
    ;
END_IF;
IF NOT #动作 AND NOT #原点 THEN
    // Statement section IF
    //
    "IEC_Timer_0_DB_1".TON(IN := TRUE AND NOT #气缸报警辅助[1] AND NOT  #相应气缸报警,
                         PT := t#10s,
                         Q => #气缸报警辅助[1],
                         ET => #计时[1]);



END_IF;
IF #气缸报警辅助[0] THEN
    // Statement section IF
    #相应气缸报警 := TRUE;
    #气缸报警辅助[0] := FALSE;
    #计时[0] := t#0s;
END_IF;
IF #气缸报警辅助[1] THEN
    // Statement section IF
    #相应气缸报警 := TRUE;
    #气缸报警辅助[1] := FALSE;
    #计时[1] := t#0s;
END_IF;
IF #气缸报警清除 THEN
    // Statement section IF
    #相应气缸报警:=FALSE;
END_IF;
