【四轴飞行器】非线性三自由度四轴飞行器模拟器研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、非线性三自由度四轴飞行器模拟器的核心定位与应用场景

（一）核心定位与技术差异

非线性三自由度（3DoF）四轴飞行器模拟器，是通过机械结构约束与软件算法结合，模拟四轴飞行器在姿态角（滚转 φ、俯仰 θ、偏航 ψ） 三个自由度运动的物理仿真平台，与全六自由度（6DoF）模拟器及传统线性模拟器相比，具有独特技术定位：

1. 自由度聚焦：仅保留姿态运动自由度，限制位置（x/y/z）运动，专注验证姿态控制算法的非线性适配能力，避免位置运动干扰姿态控制参数调试，硬件成本较 6DoF 模拟器降低 40%-60%。

1. 非线性强化：通过机械阻尼可调机构、气动干扰模拟模块，精准复现四轴飞行器在姿态变化时的非线性特性，如螺旋桨空气动力非线性（推力随转速平方变化）、机体惯性耦合（姿态角耦合导致力矩非线性），解决传统线性模拟器 “失真” 问题。

1. 实时交互性：采用高响应速度的伺服驱动系统（响应时间≤0.02s），可与飞控系统（如 PX4、ArduPilot）实时通信，实现 “飞控指令 - 模拟器姿态反馈 - 飞控参数修正” 的闭环调试，缩短算法开发周期 30% 以上。

（二）典型应用场景

1. 飞控算法验证：在实验室环境中，模拟强风干扰（风速 0-12m/s）、电机故障（单电机推力下降 30%）等极端工况，测试姿态控制算法（如 PID、滑模控制、强化学习控制）的鲁棒性，避免真机测试风险。

1. 驾驶员培训：针对植保、巡检等行业驾驶员，模拟姿态失稳（如突发侧风导致滚转角偏差 20°）、手动操控响应延迟等场景，培训驾驶员应急处置能力，培训成本较真机降低 80%。

1. 硬件在环（HIL）测试：将真实四轴飞行器的飞控板、电机驱动模块接入模拟器，验证硬件电路在非线性姿态运动下的稳定性，如电机 PWM 信号失真、传感器噪声对控制精度的影响。

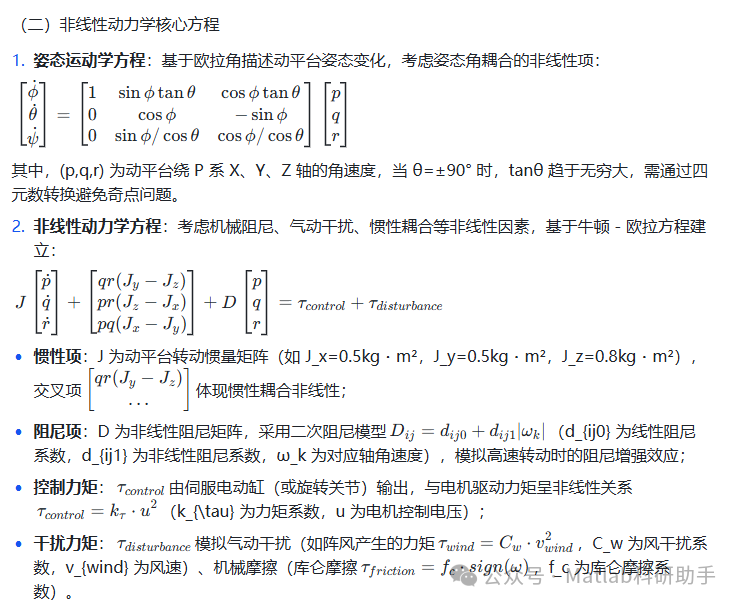

二、模拟器的非线性动力学建模

（一）坐标系与运动约束定义

1. 基座坐标系（G 系）：固定于模拟器基座，X 轴水平向前，Y 轴水平向右，Z 轴垂直向上，用于描述模拟器的绝对姿态。

1. 动平台坐标系（P 系）：与模拟器动平台（搭载四轴飞行器模型）固连，原点为动平台中心，坐标轴方向与 G 系初始状态一致，用于描述动平台相对基座的姿态运动。

1. 运动约束：通过 3 组伺服电动缸（或旋转关节）限制动平台的位置运动（x=y=z=0），仅允许绕 G 系 X 轴（滚转 φ）、Y 轴（俯仰 θ）、Z 轴（偏航 ψ）的旋转运动，旋转范围分别为 φ∈[-45°,45°]、θ∈[-30°,30°]、ψ∈[-180°,180°]。

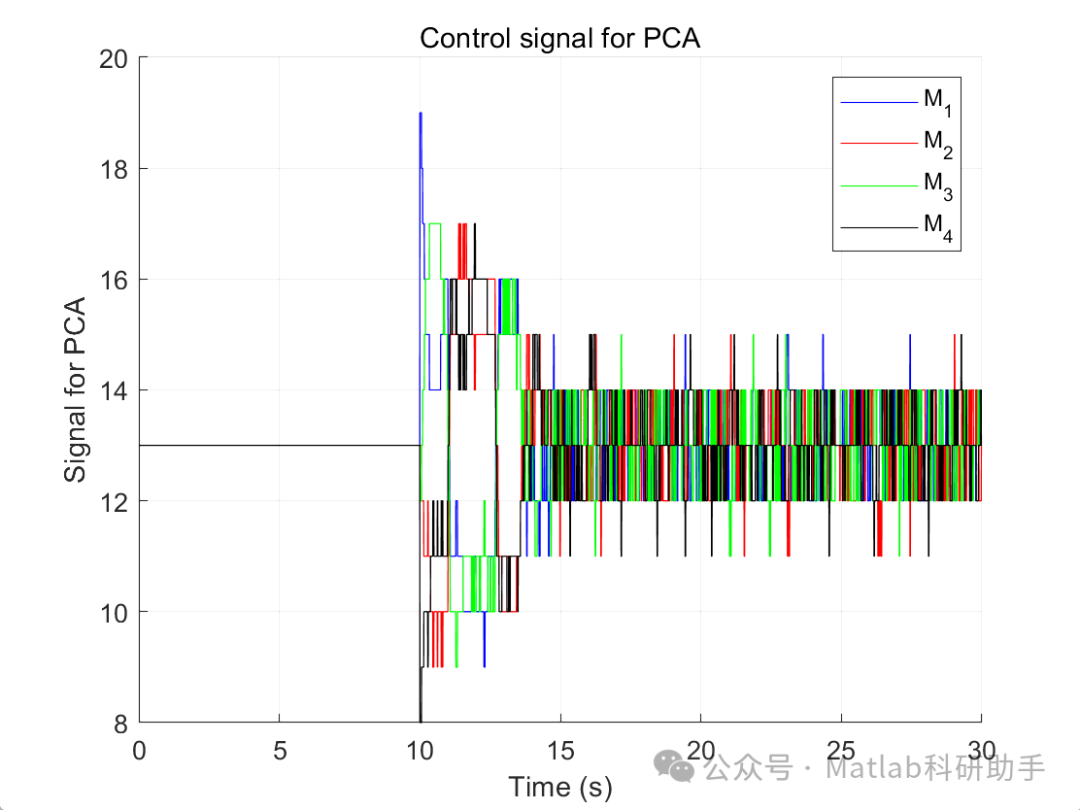

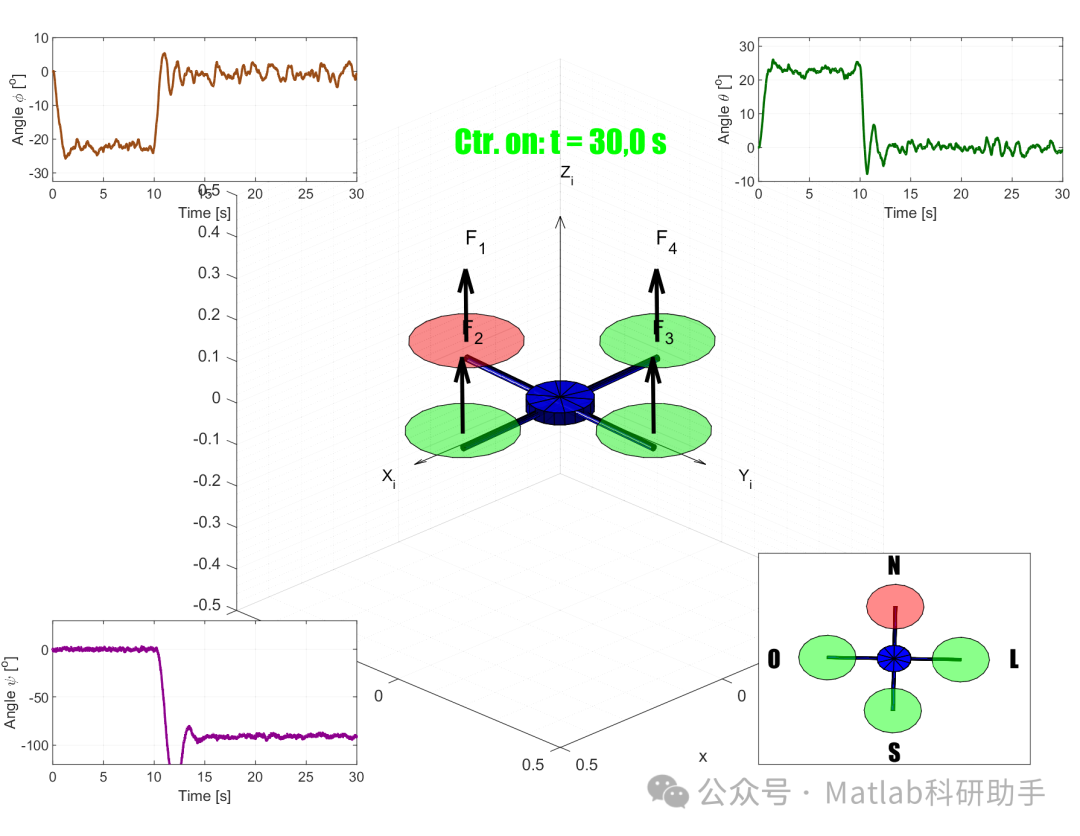

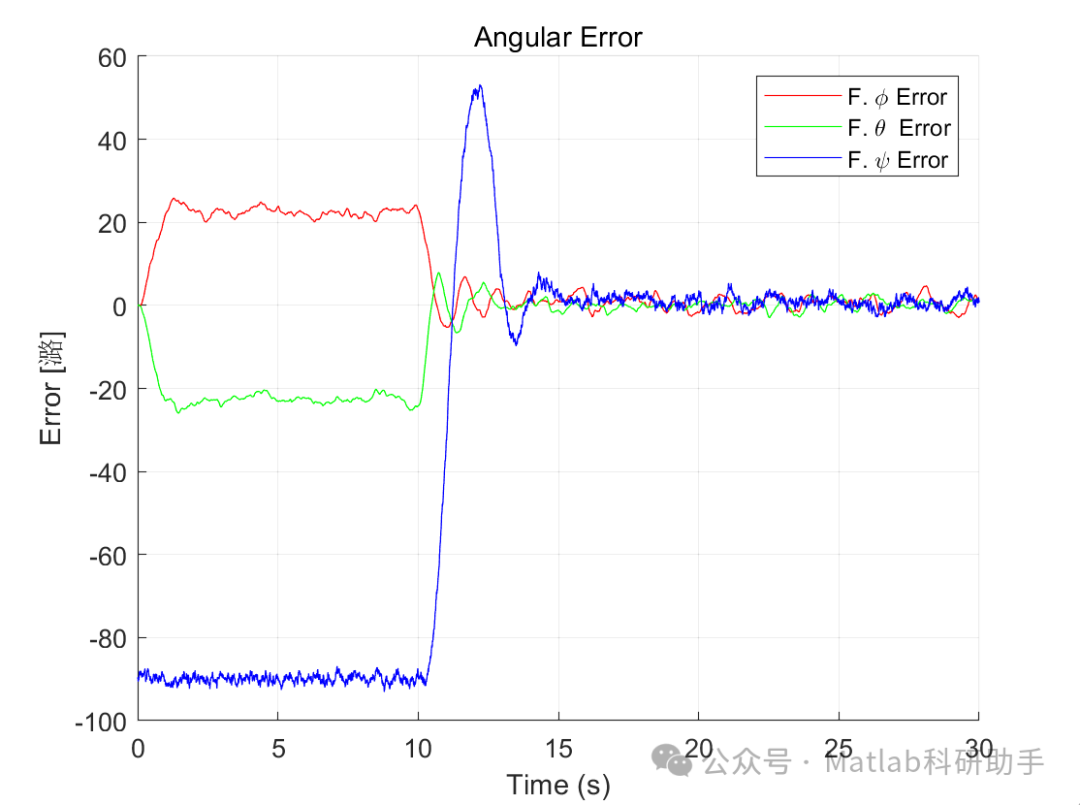

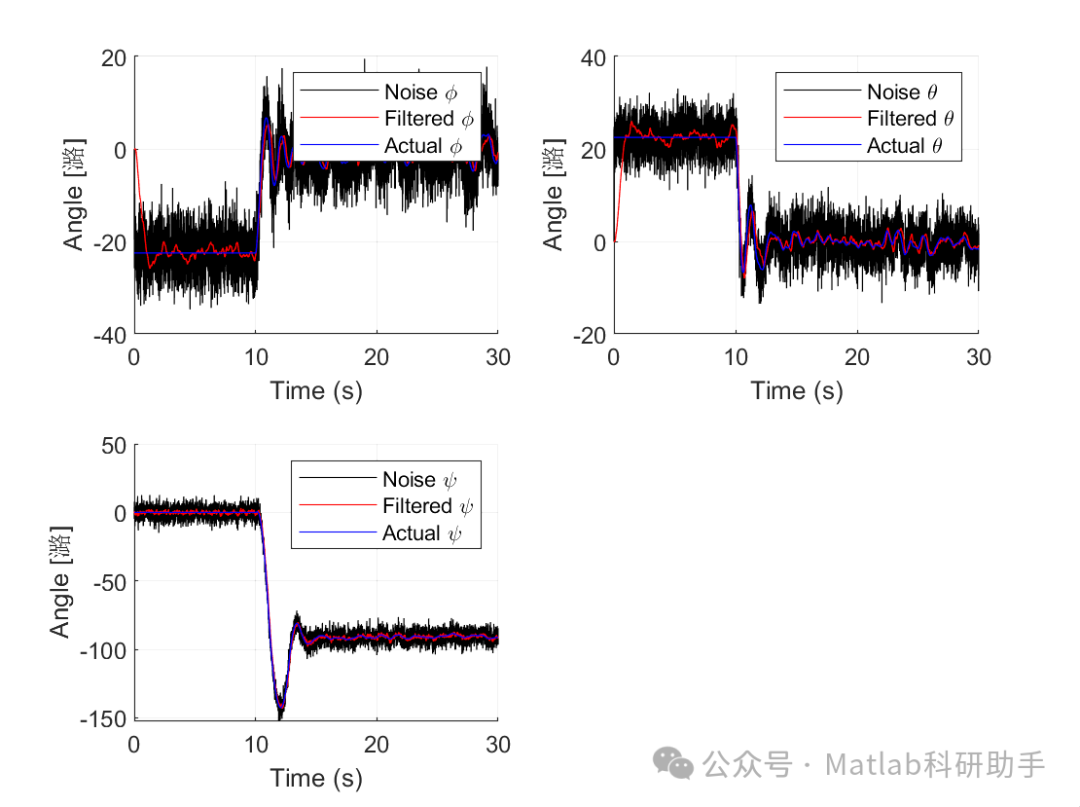

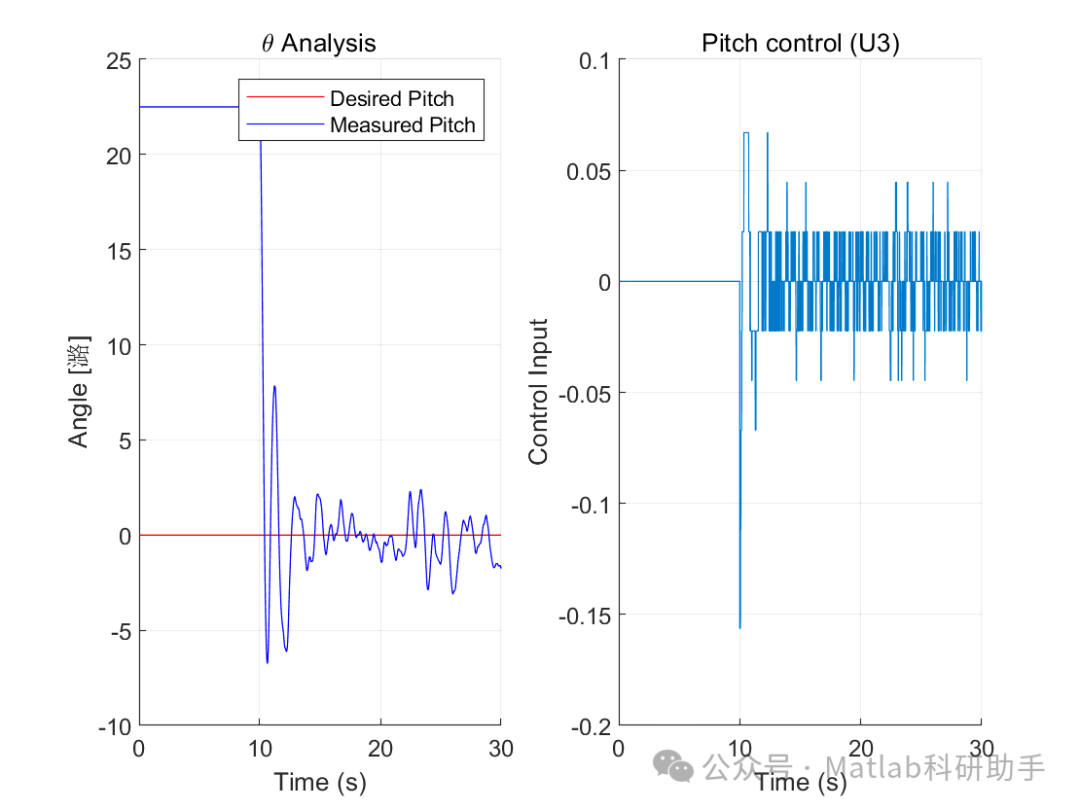

⛳️ 运行结果

🔗 参考文献

[1] 何瑜.四轴飞行器控制系统设计及其姿态解算和控制算法研究[D].电子科技大学,2015.DOI:10.7666/d.D662523.

[2] 王东平.基于嵌入式的四轴飞行器控制系统研究与设计[D].华侨大学[2025-11-22].DOI:CNKI:CDMD:2.1014.005125.

[3] 黄志伟.基于STM32的四轴飞行器控制系统研究与设计[D].中国计量学院,2015.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
