这个 radarChart 类是一个功能强大且灵活的 MATLAB 工具，用于创建美观的雷达图（也称为蜘蛛图或极坐标图）。它封装了雷达图的绘制逻辑，提供了丰富的自定义选项，使得用户能够轻松生成 publication 级别的图表。
一、类结构与核心功能解析
1. properties：属性定义
该类的属性可分为以下几类：
-
核心数据与容器：
XData：雷达图的核心数据，
ClassNum x PropNum的矩阵，每行代表一个类别，每列代表一个属性维度。ax：图表所在的
Axes对象句柄。Parent：一个备用的父容器句柄，通常也指向
Axes。
-
外观与布局控制：
RRange：背景圆环的范围（默认
[0, 1]），用于调整图表的大小和视觉焦点。Rotation：初始旋转角度（单位：弧度），允许你将某个属性维度旋转到特定位置（例如，顶部）。
ThetaDir：标签排布方向（
'normal'或'reverse'），控制属性标签是顺时针还是逆时针排列。Type：绘图类型（
'Line'、'Patch'或'Both'），决定是只绘制线条、只绘制填充区域，还是两者都绘制。
-
标签与图例：
ClassName：一个元胞数组，存储每个类别的名称，用于图例。
PropName：一个元胞数组，存储每个属性维度的名称，用于坐标轴标签。
RTickLabelFormat：一个函数句柄，用于自定义半径刻度标签的格式化方式（默认保留两位小数）。
-
刻度与范围：
RTick：半径方向的刻度值。如果未指定，类会自动计算。
RLim：数据的显示范围
[min, max]。SepList：一个辅助数组，用于在自动计算刻度时选择合适的间隔。
-
样式与颜色：
CList：预设的颜色列表，用于为不同类别着色。
PropNum,
ClassNum：分别是属性维度数量和类别数量，由XData自动计算得出。
-
对象句柄：
PatchHdlP,
PatchHdlL等一系列句柄，指向图中绘制的各种图形对象（如填充块、线条、文本等）。这使得在对象创建后，仍能方便地修改其属性。
2. methods：方法定义
-
radarChart(varargin)(构造函数)：-
初始化一个
radarChart对象。 -
解析输入参数，包括数据
XData和各种可选的属性设置（如ClassName,PropName）。 -
为未指定的属性设置默认值（例如，自动生成类别和属性名称）。
-
-
draw(obj)(核心绘图方法)：-
这是类的核心，负责执行实际的绘图操作。
- 步骤
：
-
设置
Axes的基本属性，使其看起来像一个极坐标图（隐藏直角坐标轴，设置等宽高比）。 -
绘制背景圆形。
-
计算并绘制角度刻度线（
ThetaTick），每个刻度对应一个属性维度。 -
计算并绘制半径刻度线（
RTick），这些是同心圆。 -
根据
XData绘制每个类别的雷达图主体，创建Patch（填充）和Line（线条）对象。 -
根据
Type属性控制Patch和Line的可见性。 -
在相应位置添加半径标签（
RLabel）和属性标签（PropLabel）。
-
-
set...系列方法：-
如
setType,setBkg,setPropLabel等。 -
这些是辅助方法，提供了一种便捷的方式来修改图表的特定属性，并能实时更新图表的显示。例如，
setType不仅会改变obj.Type的值，还会立即调整Patch和Line对象的'Visible'属性。
-
-
legend(obj)和setLegend(obj, varargin)：-
用于创建图例，并提供修改图例属性的接口。
-
-
setData(obj, Data)：-
允许用户在不重新创建对象的情况下，更新雷达图的数据。这对于动态数据可视化非常有用。
-

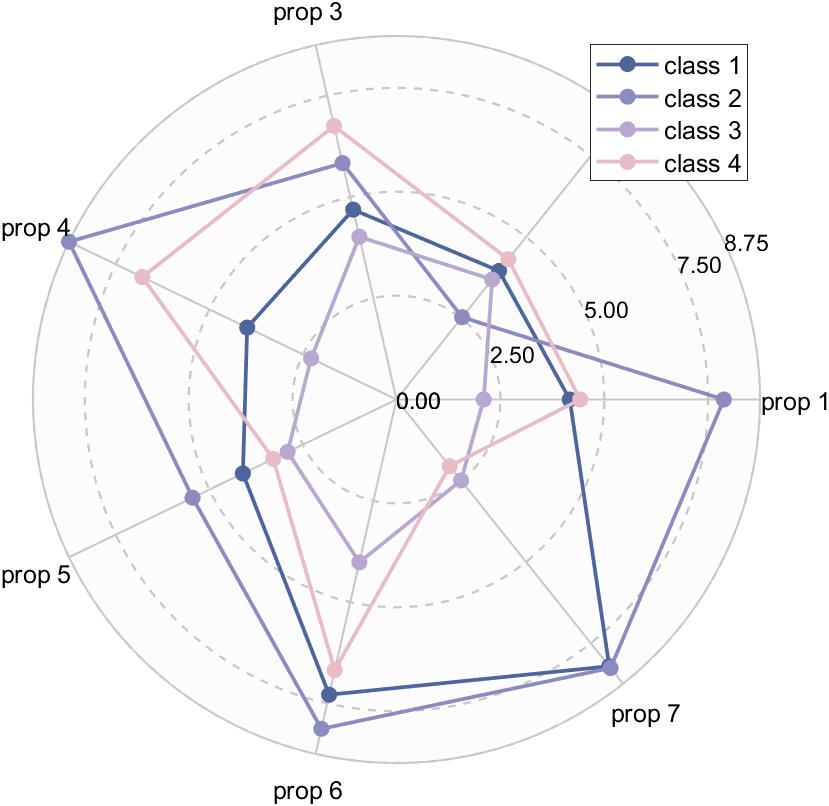

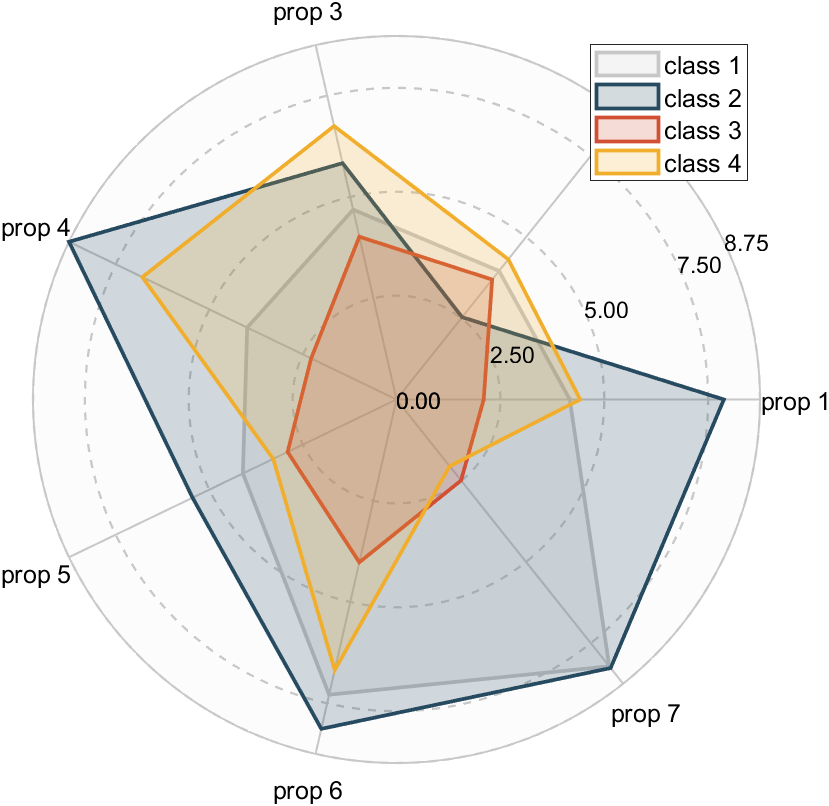

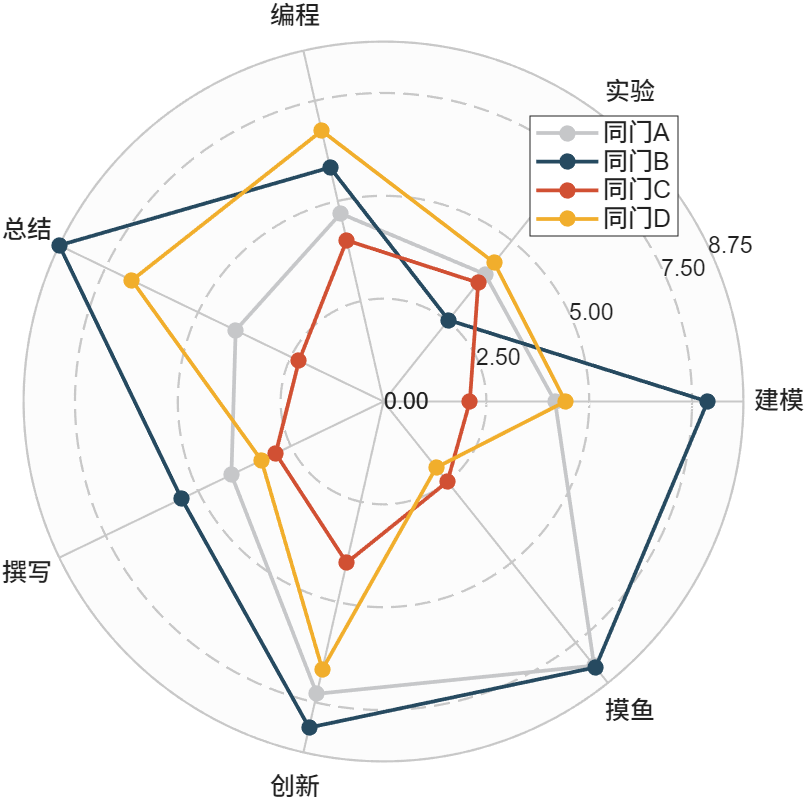

⛳️ 运行结果
📣 部分代码
Type='Line'; % 'Line' / 'Patch' / 'Both'
ClassName={};
PropName={};
PropNum; ClassNum
CList=[198,199,201; 38, 74, 96; 209, 80, 51; 241,174, 44; 12,13,15;
102,194,165; 252,140, 98; 142,160,204; 231,138,195;
166,217, 83; 255,217, 48; 229,196,148; 179,179,179]./255;
% 句柄
ThetaTickHdl;RTickHdl;RLabelHdl;LgdHdl;
PatchHdlL;PatchHdlP;PropLabelHdl;BkgHdl;
RTickLabelFormat = @(X) sprintf('%.2f',X)
end
methods
function obj=radarChart(varargin)
if isa(varargin{1},'matlab.graphics.axis.Axes')
obj.ax=varargin{1};varargin(1)=[];
else
end
obj.XData=varargin{1};varargin(1)=[];
obj.PropNum=size(obj.XData,2);
obj.ClassNum=size(obj.XData,1);
obj.RLim=[0,max(max(obj.XData))];
% 获取其他信息
for i=1:2:(length(varargin)-1)
tid=ismember(obj.arginList,varargin{i});
if any(tid)
obj.(obj.arginList{tid})=varargin{i+1};
end
end
if isempty(obj.ax)&&(~isempty(obj.Parent))
obj.ax=obj.Parent;
end
if isempty(obj.ax)
obj.ax=gca;
end
obj.ax.NextPlot='add';
if isempty(obj.ClassName)
for i=1:obj.ClassNum
obj.ClassName{i}=['class ',num2str(i)];
end
end
if isempty(obj.PropName)
for i=1:obj.PropNum
obj.PropName{i}=['prop ',num2str(i)];
end
end
help radarChart
end
function obj=draw(obj)
obj.ax.XLim=[-1.01,1.01];
obj.ax.YLim=[-1.01,1.01];
obj.ax.XTick=[];
obj.ax.YTick=[];
obj.ax.XColor='none';
obj.ax.YColor='none';
obj.ax.PlotBoxAspectRatio=[1,1,1];
% 绘制背景圆形
tt=linspace(0,2*pi,200);
obj.BkgHdl=fill(obj.ax,cos(tt),sin(tt),[252,252,252]./255,'EdgeColor',[200,200,200]./255,'LineWidth',1);
% 绘制Theta刻度线
tn=linspace(0,2*pi,obj.PropNum+1);tn=tn(1:end-1);
ttn = tn;
tn = tn + obj.Rotation;
if strcmpi(obj.ThetaDir,'reverse')
tn = [tn(1), tn(end:-1:2)];
end
XTheta=[cos(tn);cos(tn).*obj.RRange(1);nan([1,obj.PropNum])];
YTheta=[sin(tn);sin(tn).*obj.RRange(1);nan([1,obj.PropNum])];
obj.ThetaTickHdl=plot(obj.ax,XTheta(:),YTheta(:),'Color',[200,200,200]./255,'LineWidth',1);
% 绘制R刻度线
if isempty(obj.RTick)
dr=diff(obj.RLim);
sepR=dr./3;
multiE=ceil(log(sepR)/log(10));
sepR=sepR.*10.^(1-multiE);
sepR=obj.SepList(find(sepR<obj.SepList,1)-1)./10.^(1-multiE);
sepNum=floor(dr./sepR);
obj.RTick=obj.RLim(1)+(0:sepNum).*sepR;
