【雷达干扰】雷达在无干扰情况下的暴露区仿真（干扰机=干扰ANFPS-110B雷达）附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

1. 核心场景与计算逻辑

代码分为四个核心场景，从 “无干扰” 到 “多台干扰机” 逐步分析：

• 无干扰场景：基于雷达方程计算最大作用距离Rmax，通过 “扇形面积积分求和” 的思想，计算雷达无干扰时的二维暴露区总面积S_Rm。

• 单部大功率干扰机场景：设定干扰机的位置（距离、角度）和功率，计算雷达在不同角度下的干扰功率与信噪比，进而得到受干扰后的最大作用距离Rm1，再量化其暴露区面积S_Rm1及占无干扰面积的比例S1。

• 100 台、200 台干扰机场景：在特定角度范围内（-π/6到π/6）均匀布置多台干扰机，分别计算每台干扰机的干扰贡献并求和，最终得到受多机干扰后的暴露区面积S_Rm100、S_Rm200及对应比例。

2. 结果分析（结合运行输出）

从运行结果可见：

场景	暴露区二维面积	占无干扰面积的比例
无干扰	193240138374.918945	-
单部大功率干扰机	168648248344.603333	0.872739
100 台干扰机	105261567895.109955	0.544719
200 台干扰机	93577409786.316284	0.484255

• 趋势解读

  ：随着干扰机数量增加，雷达暴露区面积持续减小，占无干扰面积的比例也随之降低。这符合 “干扰资源（数量）越多，对雷达的压制效果越强” 的电磁对抗基本原理。

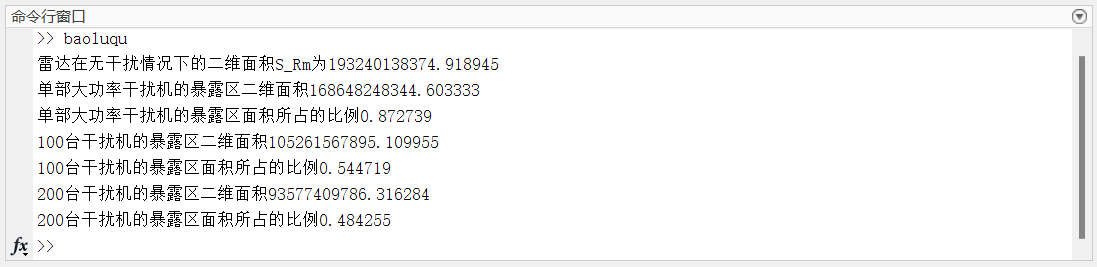

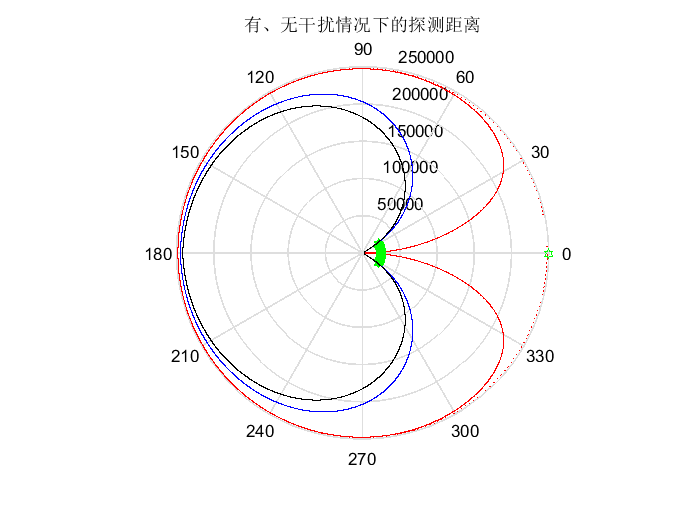

⛳️ 运行结果

📣 部分代码

Pt = 3e6;%雷达发射天线功率

Gt = 10^(35/10); %雷达发射天线增益为35db

Gr = 10^(35/10); %雷达接收天线增益为35db

L = 10^(12/10); %雷达发射和接收损耗因子之积

%另设的参数

RCS=5; %目标等效反射面积

🔗 参考文献

[1]周宪英,毕崇,周新力,等.短波通信系统的分布式干扰仿真研究[J].电子测量技术, 2009, 32(7):70-72.DOI:10.3969/j.issn.1002-7300.2009.07.019.
