【PID优化】基于粒子群算法优化PID控制附simulink仿真2

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

基于粒子群算法（PSO）优化 PID 控制，是针对传统 PID 控制器 “参数调试依赖经验、难以兼顾多性能指标” 的高效改进方案。核心逻辑是：将 PID 的比例系数（Kp）、积分系数（Ki）、微分系数（Kd）作为 PSO 的优化变量，通过粒子群的全局搜索能力找到使控制系统 “响应速度快、超调量小、稳态误差小” 的最优参数组合，解决传统试凑法、Ziegler-Nichols 法在复杂系统中调参效率低、控制效果差的问题。

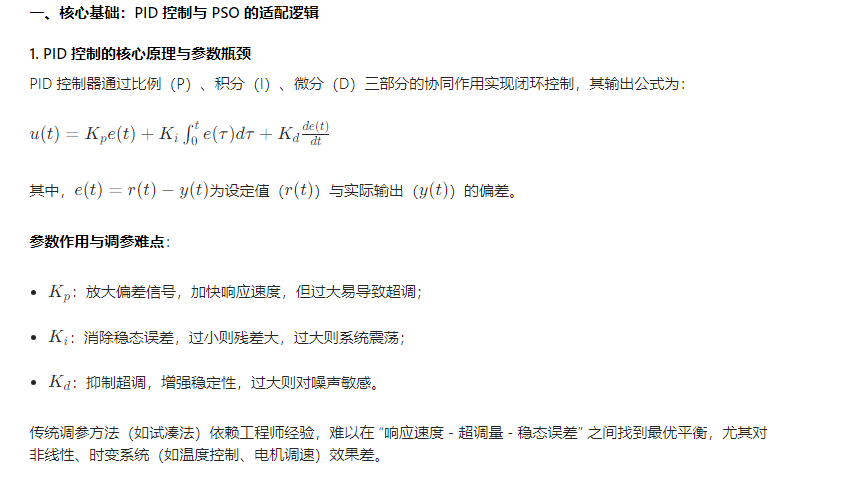

一、核心基础：PID 控制与 PSO 的适配逻辑

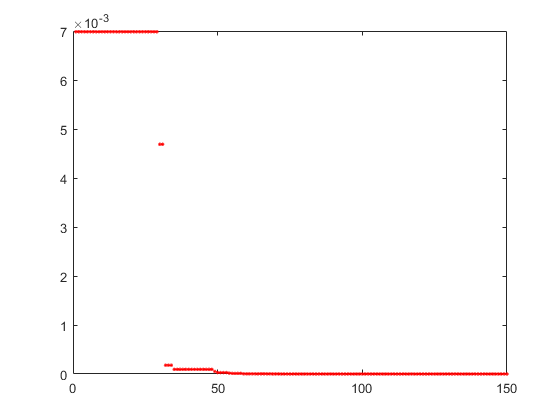

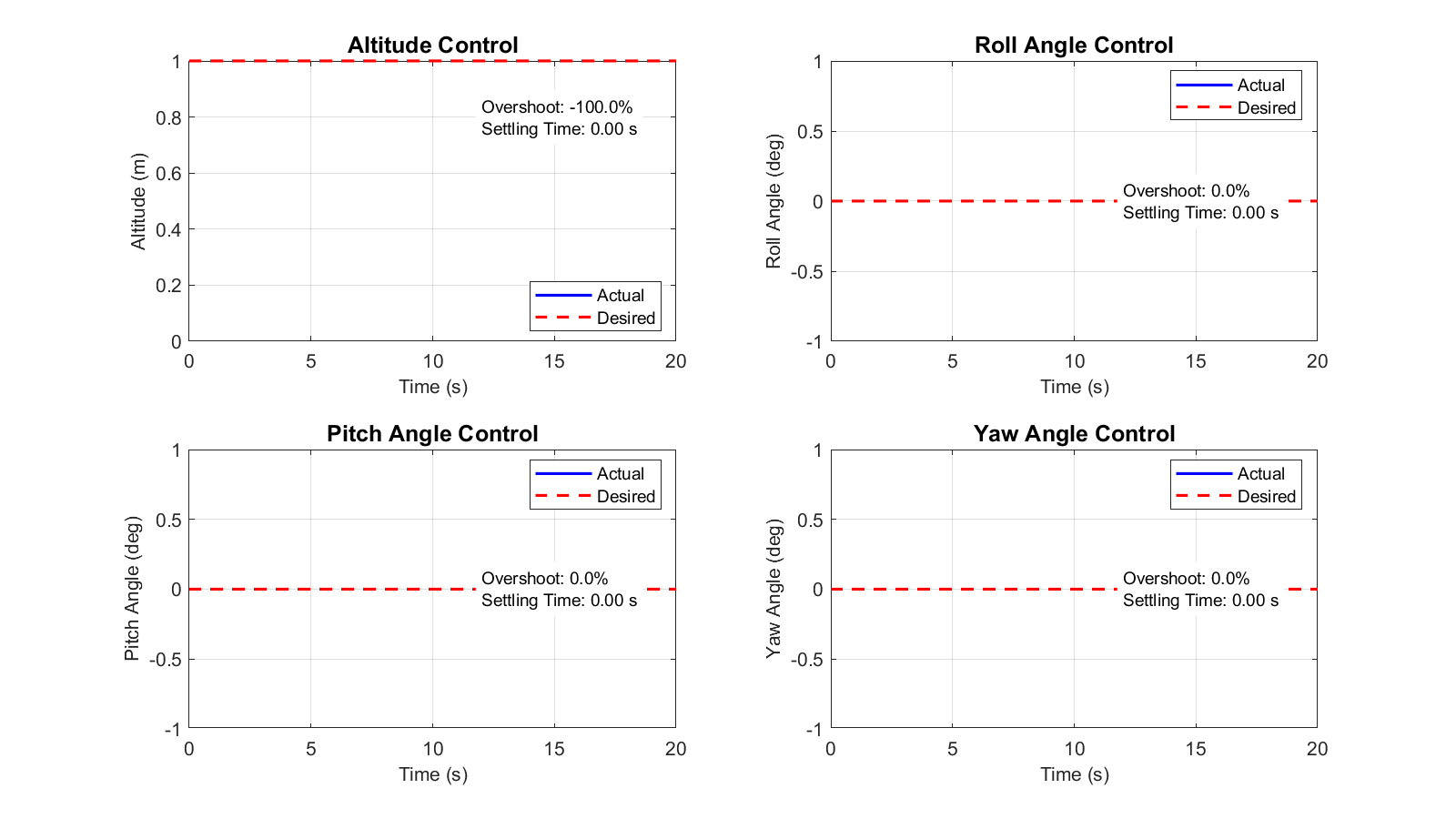

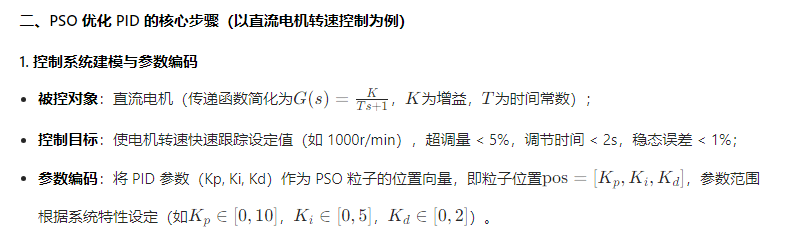

⛳️ 运行结果

📣 部分代码

% --- Parámetros y condiciones iniciales (igual que tu código) ---

m = 1.0;          % Masa

g = 9.81;         % Gravedad

Ix = 0.1; Iy = 0.1; Iz = 0.2;  % Momentos de inercia

x0 = [0; 0; 0; 0; 0; 0];       % Posición inicial [x, y, z, roll, pitch, yaw]

xdot0 = [0; 0; 0; 0; 0; 0];    % Velocidades iniciales

X0 = [x0; xdot0];              % Estado completo inicial

% Tiempo de simulación

tspan = [0 20];

% Deseados (mantener constantes para prueba ZN)

z_des = 1; phi_des = 0; theta_des = 0; psi_des = 0;

% --- PASO 1: Encontrar Ganancia Crítica Ku y Periodo de Oscilación Pu para cada canal ---

% Esto se hace incrementando Kp mientras Ki y Kd son 0, hasta que la salida oscile en amplitud constante.

% Función para encontrar Ku y Pu (búsqueda manual o automática)

% Aquí se muestra un ejemplo manual para canal 'z' (altitud).

% Repite similar para phi, theta y psi.

% Valores iniciales para búsqueda

Ki_test = 0;

Kd_test = 0;

% Rango de Kp a probar (incremental)

Kp_values = 0:1:50;  % Ajusta según tu sistema

Ku_z = NaN; Pu_z = NaN; % Inicializar

for Kp_test = Kp_values

    % Reiniciar variables globales de integral

    global integral_z integral_phi integral_theta integral_psi;

    integral_z = 0; integral_phi = 0; integral_theta = 0; integral_psi = 0;

    % Simular con Kp_test en z, Ki=0 y Kd=0

    [t, X] = ode45(@(t, X) quadrotor_dynamics(t, X, m, g, Ix, Iy, Iz,...

        Kp_test, Ki_test, Kd_test, 0,0,0, 0,0,0, 0,0,0,...

        z_des, phi_des, theta_des, psi_des), tspan, X0);

    % Extraer señal de salida (altitud)

    z = X(:,3);

    % Revisar si la salida presenta oscilaciones sostenidas

    % Puedes usar análisis simple de oscilaciones:

    % - buscar cruces por cero en la diferencia z-z_des

    z_error = z - z_des;

    zero_crossings = find(diff(sign(z_error)));

    if length(zero_crossings) > 5  % Si tiene más de 5 cruces, puede ser oscilación sostenida

        % Calcular periodo Pu como promedio de diferencias entre cruces

        Pu_z = mean(diff(t(zero_crossings)));

        Ku_z = Kp_test;

        fprintf('Altitud: Ku = %.2f, Pu = %.2f\n', Ku_z, Pu_z);

        break;

    end

end

% Si quieres, repite el mismo proceso para phi, theta y psi (control de actitud)

% --- PASO 2: Calcular parámetros PID con fórmulas Ziegler-Nichols ---

% Fórmulas para controlador PID clásico ZN:

% Kp = 0.6 * Ku

% Ki = 2 * Kp / Pu

% Kd = Kp * Pu / 8

% Para altitud (z)

Kp_z = 0.6 * Ku_z;

Ki_z = 2 * Kp_z / Pu_z;

Kd_z = Kp_z * Pu_z / 8;

% Imprimir resultados

fprintf('Parámetros ZN para altitud (z): Kp=%.2f, Ki=%.2f, Kd=%.2f\n', Kp_z, Ki_z, Kd_z);

% Para actitud (roll, pitch, yaw) se recomienda hacer lo mismo (en este ejemplo uso valores aproximados)

Kp_phi = 0.6 * Ku_z;    Ki_phi = 2 * Kp_phi / Pu_z;    Kd_phi = Kp_phi * Pu_z / 8;

Kp_theta = Kp_phi;      Ki_theta = Ki_phi;             Kd_theta = Kd_phi;

Kp_psi = Kp_phi;        Ki_psi = Ki_phi;               Kd_psi = Kd_phi;

% --- PASO 3: Simular con parámetros PID obtenidos ---

global integral_z integral_phi integral_theta integral_psi;

integral_z = 0; integral_phi = 0; integral_theta = 0; integral_psi = 0;

[t, X] = ode45(@(t, X) quadrotor_dynamics(t, X, m, g, Ix, Iy, Iz,...

    Kp_z, Ki_z, Kd_z, Kp_phi, Ki_phi, Kd_phi,...

    Kp_theta, Ki_theta, Kd_theta, Kp_psi, Ki_psi, Kd_psi,...

    z_des, phi_des, theta_des, psi_des), tspan, X0);

% --- PASO 4: Graficar resultados ---

figure;

subplot(2,2,1);

plot(t, X(:,3), 'b', t, z_des*ones(size(t)), 'r--');

title('Altitud con PID Ziegler-Nichols');

xlabel('Tiempo (s)'); ylabel('Altitud (m)');

legend('Salida','Deseado'); grid on;

subplot(2,2,2);

plot(t, X(:,4), 'b', t, phi_des*ones(size(t)), 'r--');

title('Roll con PID Ziegler-Nichols');

xlabel('Tiempo (s)'); ylabel('Roll (rad)');

legend('Salida','Deseado'); grid on;

subplot(2,2,3);

plot(t, X(:,5), 'b', t, theta_des*ones(size(t)), 'r--');

title('Pitch con PID Ziegler-Nichols');

xlabel('Tiempo (s)'); ylabel('Pitch (rad)');

legend('Salida','Deseado'); grid on;

subplot(2,2,4);

plot(t, X(:,6), 'b', t, psi_des*ones(size(t)), 'r--');

title('Yaw con PID Ziegler-Nichols');

xlabel('Tiempo (s)'); ylabel('Yaw (rad)');

legend('Salida','Deseado'); grid on;

% --- PASO 5: Métricas de desempeño para altitud ---

z = X(:,3);

error_z = z_des - z;

% Overshoot (%)

overshoot = (max(z) - z_des) / z_des * 100;

% MSE (Mean Squared Error)

mse = mean((z - z_des).^2);

% Tiempo de establecimiento (±5%)

tolerance = 0.05 * z_des;

idx_settle = find(abs(z - z_des) > tolerance);

if isempty(idx_settle)

    settling_time = 0;

else

    settling_time = t(find(abs(z - z_des) > tolerance, 1, 'last'));

end

% Tiempo de subida (10% a 90%)

rise_start = z_des * 0.1;

rise_end = z_des * 0.9;

try

    t_rise_start = t(find(z >= rise_start, 1));

    t_rise_end = t(find(z >= rise_end, 1));

    rise_time = t_rise_end - t_rise_start;

catch

    rise_time = NaN; % No se detectó subida completa

end

% Mostrar resultados

fprintf('\n--- MÉTRICAS PARA ALTITUD (z) ---\n');

fprintf('Kp = %.2f, Ki = %.2f, Kd = %.2f\n', Kp_z, Ki_z, Kd_z);

fprintf('Overshoot: %.2f %%\n', overshoot);

fprintf('MSE: %.5f\n', mse);

fprintf('Tiempo de establecimiento: %.2f s\n', settling_time);

fprintf('Tiempo de subida: %.2f s\n', rise_time);

function dXdt = quadrotor_dynamics(t, X, m, g, Ix, Iy, Iz,...

        Kp_z, Ki_z, Kd_z, Kp_phi, Ki_phi, Kd_phi,...

        Kp_theta, Ki_theta, Kd_theta, Kp_psi, Ki_psi, Kd_psi,...

        z_des, phi_des, theta_des, psi_des)

    global integral_z integral_phi integral_theta integral_psi;

    % Extraer estados

    pos = X(1:6);       % [x, y, z, ϕ, θ, ψ]

    vel = X(7:12);      % [dx, dy, dz, dϕ, dθ, dψ]

    % Cálculo de errores

    errores = [z_des - pos(3);    % Error altitud

              phi_des - pos(4);   % Error Roll

              theta_des - pos(5); % Error Pitch

              psi_des - pos(6)];  % Error Yaw

    % Actualizar integrales

    integral_z = integral_z + errores(1);

    integral_phi = integral_phi + errores(2);

    integral_theta = integral_theta + errores(3);

    integral_psi = integral_psi + errores(4);

    % Control PID

    U1 = Kp_z*errores(1) + Ki_z*integral_z + Kd_z*(-vel(3));

    U2 = Kp_phi*errores(2) + Ki_phi*integral_phi + Kd_phi*(-vel(4));

    U3 = Kp_theta*errores(3) + Ki_theta*integral_theta + Kd_theta*(-vel(5));

    U4 = Kp_psi*errores(4) + Ki_psi*integral_psi + Kd_psi*(-vel(6));

    % Dinámica traslacional

    acc_lin = [...

        (cos(pos(4))*sin(pos(5))*cos(pos(6)) + sin(pos(4))*sin(pos(6)))*U1/m;

        (cos(pos(4))*sin(pos(5))*sin(pos(6)) - sin(pos(4))*cos(pos(6)))*U1/m;

        (cos(pos(4))*cos(pos(5))*U1/m) - g];

    % Dinámica rotacional

    acc_ang = [...

        (U2 + (Iy - Iz)*vel(5)*vel(6))/Ix;

        (U3 + (Iz - Ix)*vel(4)*vel(6))/Iy;

        (U4 + (Ix - Iy)*vel(4)*vel(5))/Iz];

    % Vector derivadas

    dXdt = [vel; acc_lin; acc_ang];

end
