在机器人、无人机等诸多前沿领域，精确的姿态估计无疑是其高效、稳定运行的核心关键。以无人机为例，在执行航拍任务时，只有精准掌握自身的姿态，才能确保相机稳定地捕捉到清晰、高质量的画面；在物流配送场景中，无人机需要依据精确的姿态估计，准确无误地降落在指定地点，完成货物的投递；而在农业监测领域，无人机要按照预设的航线稳定飞行，对农田进行全面、细致的巡查，同样离不开可靠的姿态估计技术。一旦姿态估计出现偏差，无人机就可能会偏离预定航线，导致拍摄画面抖动模糊、货物投递错误，甚至引发飞行事故，造成严重的损失。

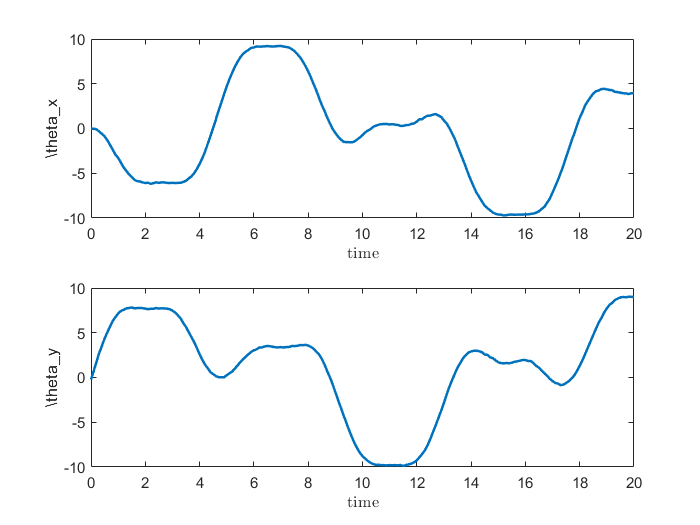

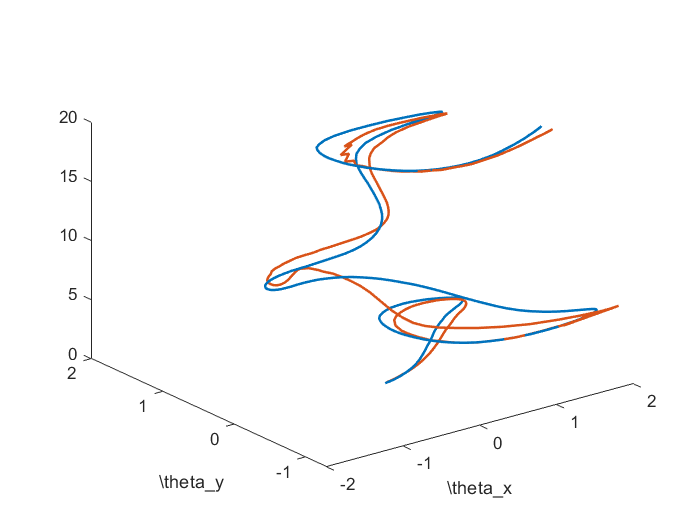

在姿态估计的研究与应用中，基于扩展卡尔曼滤波（EKF）的姿态估计算法凭借其独特的优势，成为了众多学者和工程师的研究热点。陀螺仪和加速度计作为获取姿态信息的重要传感器，各自存在一定的局限性。陀螺仪能够快速响应角度的变化，提供高频的角速度数据，但长时间运行后会出现零点漂移现象，导致积分误差不断累积；加速度计则可以测量重力加速度在各个轴上的分量，从而计算出倾斜角度，然而它容易受到外界振动和干扰的影响，测量数据中往往包含噪声和干扰信号。而基于扩展卡尔曼滤波 EKF 的姿态估计算法，能够巧妙地融合陀螺仪的控制输入和加速度计的测量输出，通过对系统模型和测量数据的深入分析与处理，有效克服传感器的不足，实现对三维角度的精确估计。

姿态估计与传感器基础

姿态估计的概念

姿态估计，简单来说，就是确定物体在空间中的方向和角度。在机器人的自主导航中，精确的姿态估计能帮助机器人准确地判断自身的朝向，从而规划出合理的移动路径，避开障碍物，高效地完成任务；在虚拟现实（VR）和增强现实（AR）设备中，姿态估计技术能够实时跟踪用户头部的姿态变化，使虚拟场景能够根据用户的视角进行相应的调整，为用户带来沉浸式的体验。

常用的姿态表示方法主要有欧拉角和四元数。欧拉角是一种较为直观的表示方法，它通过三个角度（滚转角 Roll、俯仰角 Pitch 和偏航角 Yaw）来描述物体的姿态，就像我们日常生活中描述物体的倾斜、抬头低头以及左右转动一样，容易理解和使用。然而，欧拉角存在万向节死锁的问题，当其中一个角度达到特定值时，会导致失去一个自由度，使得姿态的表示出现奇异情况，影响计算的准确性和稳定性。

四元数则是用四个数来表示姿态，它避免了万向节死锁的问题，在数学运算上更加简洁和高效，尤其在姿态的插值和更新计算中表现出色。但四元数相对抽象，不如欧拉角直观，理解和使用的门槛相对较高。在实际应用中，常常需要根据具体的需求和场景来选择合适的姿态表示方法，或者在不同的表示方法之间进行转换，以充分发挥它们的优势。

陀螺仪与加速度计原理

陀螺仪，作为一种能够精确测量物体角速度的传感器，其工作原理基于角动量守恒定律。常见的 MEMS 陀螺仪，内部包含一个振动的质量块，当物体发生旋转时，质量块会受到科里奥利力的作用，从而产生与角速度相关的振动信号，通过检测和分析这些信号，就可以计算出物体绕各个轴的旋转角速度。在无人机快速转弯时，陀螺仪能够迅速捕捉到角速度的变化，并将这些信息反馈给飞行控制系统，使系统能够及时调整旋翼的转速，以保持无人机的稳定飞行。

加速度计的工作原理基于牛顿第二定律，通过测量物体在加速度作用下产生的惯性力来计算加速度。其内部通常有一个质量块，当加速度计随物体一起加速运动时，质量块会因为惯性而产生相对位移，这个位移会通过各种方式（如电容变化、压电效应等）转换为电信号，经过处理后得到物体在各个轴向上的加速度值。在汽车碰撞测试中，加速度计可以精确测量汽车在碰撞瞬间的加速度变化，为评估车辆的安全性能提供重要的数据支持。

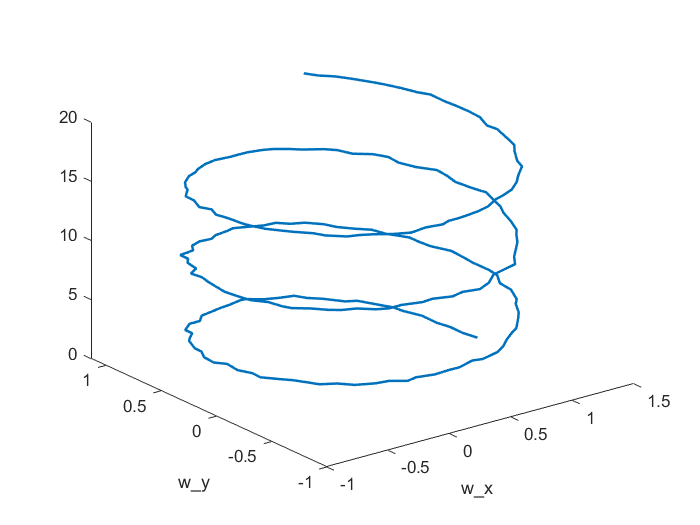

在姿态估计中，陀螺仪和加速度计都发挥着重要作用，但也存在各自的局限性。陀螺仪能够快速、准确地跟踪角度的变化，提供高频的角速度数据，对于动态响应要求高的场景非常适用。然而，由于其测量存在噪声和漂移，长时间积分后会导致误差不断累积，使得姿态估计的结果逐渐偏离真实值。加速度计则可以测量重力加速度在各个轴上的分量，通过计算得到物体的倾斜角度，在静态或缓慢运动的情况下，能够提供较为准确的姿态信息。但是，当物体处于动态运动中，受到外界振动、冲击或其他非重力加速度的干扰时，加速度计的测量数据会受到严重影响，导致姿态估计出现较大偏差。

扩展卡尔曼滤波 EKF 探秘

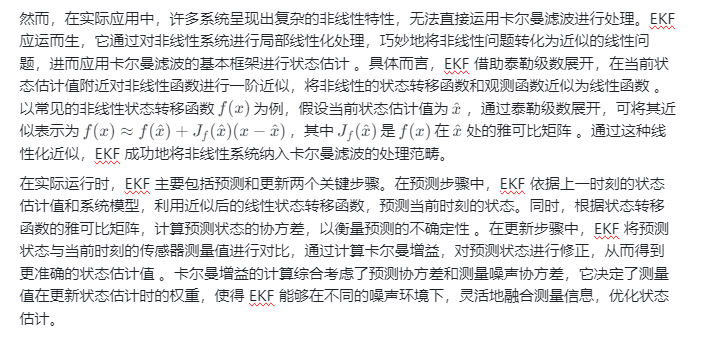

EKF 基本原理

扩展卡尔曼滤波（EKF）作为卡尔曼滤波在非线性系统中的重要扩展，在众多领域发挥着关键作用。其核心思想深深扎根于卡尔曼滤波，旨在通过巧妙的方法，实现对非线性系统状态的最优估计。

卡尔曼滤波的基本思想，是基于系统的状态方程和观测方程，以递推的方式对系统状态进行最优估计。它将系统的状态看作一个随时间变化的过程，通过不断融合前一时刻的估计值和当前时刻的观测值，来更新对状态的估计。在这个过程中，卡尔曼滤波充分利用了系统的动态信息和观测数据，能够有效地处理噪声和不确定性，从而得到较为准确的状态估计结果。

在姿态估计领域，对比其他滤波算法，扩展卡尔曼滤波 EKF 展现出诸多显著优势。互补滤波算法，它通过简单地对陀螺仪和加速度计的数据进行加权融合来估计姿态，权重通常是固定的或者根据经验进行调整。这种方法虽然计算简单、实时性好，但由于没有充分考虑传感器噪声的统计特性和系统的动态变化，在复杂环境下的估计精度较低。当无人机受到较强的振动干扰时，互补滤波算法可能无法准确地融合传感器数据，导致姿态估计出现较大偏差。

而 EKF 在处理包含噪声的传感器数据时表现出色。它能够精确地建模传感器噪声的统计特性，将过程噪声和观测噪声纳入到滤波框架中进行综合处理。通过对噪声的准确描述和处理，EKF 能够有效地抑制噪声对姿态估计的影响，提高估计的准确性和稳定性。在实际应用中，陀螺仪和加速度计的测量数据往往受到各种噪声的干扰，EKF 通过对这些噪声的建模和处理，能够从含噪数据中提取出更准确的姿态信息。

在解决非线性问题方面，EKF 更是具有独特的优势。姿态估计涉及到非线性的运动学和动力学模型，传统的线性滤波算法难以应对。EKF 通过对非线性函数的线性化近似，能够有效地处理这些非线性模型，实现对姿态的准确估计。在无人机的飞行过程中，其姿态的变化涉及到复杂的非线性运动，EKF 能够通过线性化处理，将这些非线性运动近似为线性关系，从而运用卡尔曼滤波的方法进行状态估计。与无迹卡尔曼滤波（UKF）相比，EKF 的计算复杂度较低，虽然在处理强非线性系统时精度稍逊一筹，但在大多数姿态估计应用中，其精度已经能够满足需求，并且由于计算量较小，更适合在资源有限的嵌入式系统中运行。
