GRU门控循环单元分类预测+特征贡献SHAP分析，通过特征贡献分析增强模型透明度，Matlab代码实现，引入SHAP方法打破黑箱限制，提供全局及局部双重解释视角

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在时序数据建模领域（如金融风险预测、设备故障诊断、用户行为分类），GRU（门控循环单元）凭借其 “门控机制捕捉时序依赖、简化结构降低训练复杂度” 的优势，成为处理序列数据分类预测的主流模型。然而，GRU 作为深度学习模型，存在 “黑箱特性”—— 模型决策过程难以解释，无法明确哪些特征主导分类结果，这在医疗诊断、工业安全等对可靠性要求极高的场景中，严重制约了模型的落地应用。而 SHAP（SHapley Additive exPlanations）作为一种基于博弈论的可解释性方法，能通过计算特征的 SHAP 值，从 “全局特征重要性” 与 “局部样本决策贡献” 两个维度，量化特征对模型预测结果的影响，彻底打破 GRU 的黑箱限制。本文将从 GRU 分类预测原理、SHAP 特征贡献分析逻辑、两者结合的实现流程到实际应用案例，构建 “精准预测 - 透明解释” 的时序数据建模闭环，为高可靠性场景下的时序分类任务提供创新解决方案。

核心背景：GRU 分类预测的黑箱痛点与 SHAP 的解释价值

要理解 GRU 与 SHAP 结合的必要性，需先明确 GRU 在时序分类中的核心优势与黑箱痛点，以及 SHAP 在模型可解释性领域的独特价值。

（一）GRU 分类预测的优势与黑箱痛点

GRU 作为 LSTM（长短期记忆网络）的简化版本，通过 “重置门” 与 “更新门” 两个核心门控单元，高效捕捉时序数据的长期依赖关系，在分类预测中展现出显著优势，但同时也存在难以规避的黑箱问题：

1. GRU 分类预测的核心优势

• 时序依赖捕捉能力：重置门控制是否忽略历史信息，更新门控制历史信息对当前状态的贡献比例，两者协同作用，能有效处理长序列数据（如 100 步以上的设备运行时序数据），避免传统 RNN 的梯度消失问题；

• 模型轻量化：相比 LSTM 减少了 “遗忘门” 与 “细胞状态” 的复杂计算，在保持预测精度的同时，训练速度提升 30%-50%，更适配边缘设备（如工业传感器本地部署）的实时分类需求；

• 多场景适配性：可处理多特征时序数据（如金融领域的 “开盘价、收盘价、成交量” 多维度序列），通过堆叠多层 GRU 或结合注意力机制，进一步提升复杂场景下的分类精度（如多类别设备故障诊断的准确率可达 95% 以上）。

1. GRU 的黑箱痛点

• 决策逻辑不可见：GRU 的门控单元通过连续的矩阵运算更新状态，无法直观判断 “某一时刻的哪个特征” 或 “某段历史序列” 对最终分类结果起主导作用 —— 例如，在设备故障分类中，模型预测 “轴承故障”，但无法解释是 “振动频率” 还是 “温度” 特征导致该判断，也无法说明是 “前 10 步” 还是 “前 50 步” 的时序信息起关键作用；

• 异常样本难以追溯：当模型出现分类错误时（如将 “正常设备” 误判为 “故障设备”），无法通过模型内部机制定位错误原因 —— 是特征噪声干扰，还是某一时刻的异常数据点误导了门控单元决策，导致问题排查效率低下；

• 高可靠性场景信任危机：在医疗（如基于心电时序数据的疾病分类）、航空（如飞机发动机状态分类）等场景中，模型决策需具备 “可追溯性” 与 “可解释性”，黑箱特性导致用户对模型结果缺乏信任，即使分类精度高，也难以通过合规审核（如医疗 AI 需通过 FDA 的可解释性评估）。

（二）SHAP 的可解释性价值与适配性

SHAP 基于博弈论中的 Shapley 值原理，将每个特征视为 “参与者”，通过计算特征在所有可能特征子集下的贡献均值，量化其对预测结果的影响，恰好能解决 GRU 的黑箱痛点，且在时序分类场景中具有独特的适配优势：

1. SHAP 的核心解释能力

• 全局解释：通过计算所有样本的特征 SHAP 值，统计得到 “全局特征重要性排序”，明确哪些特征在整个数据集的分类预测中贡献最大 —— 例如，在用户行为分类中，发现 “浏览时长” 的平均 SHAP 值最高，是区分 “购买用户” 与 “非购买用户” 的核心特征；

• 局部解释：针对单个样本，生成 “SHAP 力导向图” 或 “时序特征贡献热力图”，直观展示该样本中每个特征（及每个时序步）对预测结果的正向 / 负向贡献 —— 例如，某设备故障样本中，“第 30 步振动频率” 的 SHAP 值为 + 0.8（正向推动故障分类），“第 45 步温度” 的 SHAP 值为 - 0.3（反向抑制故障分类），最终正向贡献主导，模型判定为故障；

• 一致性与公平性：Shapley 值满足 “有效性”“对称性”“可加性” 等公理性质，确保特征贡献计算的客观性与一致性，避免其他解释方法（如 LIME 的局部线性假设）可能出现的解释矛盾（同一特征在相似样本中贡献方向相反）。

1. SHAP 与 GRU 的适配性

• 时序特征兼容性：SHAP 通过 “时序特征展开” 策略，将 GRU 的输入序列（如 T 步 ×F 维特征）转化为 “T×F” 个特征维度，分别计算每个 “时序步 - 特征” 组合的 SHAP 值，适配 GRU 对时序信息的处理逻辑；

• 模型无关性：SHAP 不依赖 GRU 的内部结构，只需获取模型对 “原始样本” 与 “移除某特征后的样本” 的预测概率差异，即可计算 SHAP 值，无需修改 GRU 的训练过程或网络结构，实现 “即插即用” 的解释功能；

• 多粒度解释支持：既能从 “特征维度”（如所有时序步的 “振动频率” 特征整体贡献）解释，也能从 “时序步维度”（如第 20-30 步的所有特征联合贡献）解释，还能从 “单个时序 - 特征点”（如第 25 步的 “振动频率”）解释，满足不同场景下的解释粒度需求。

这种 “GRU 精准预测 + SHAP 透明解释” 的组合，既保留了 GRU 处理时序数据的优势，又解决了其黑箱问题，为高可靠性时序分类场景提供了 “精度与解释性兼备” 的解决方案。

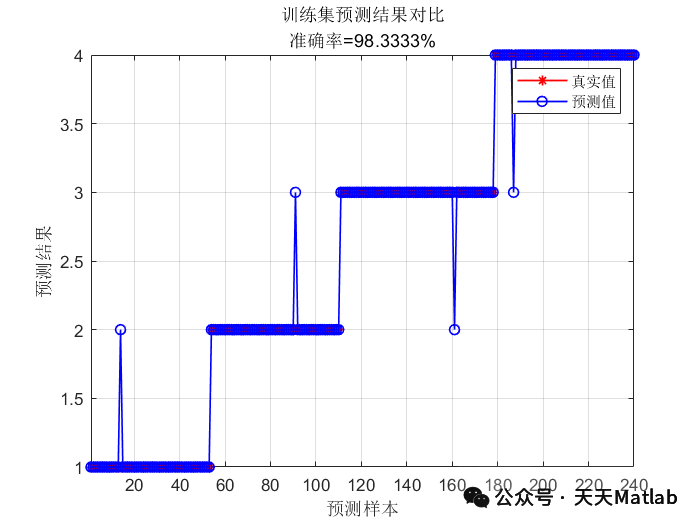

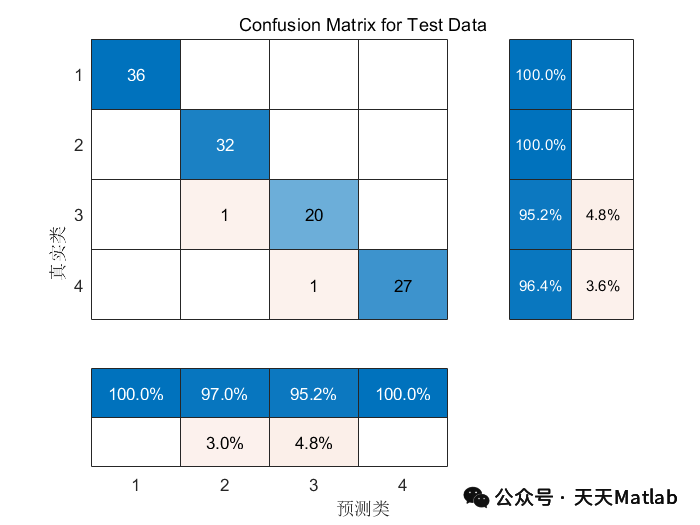

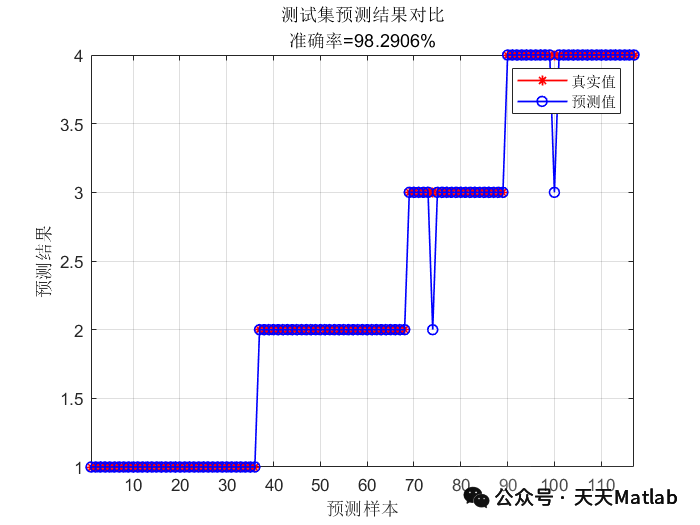

⛳️ 运行结果

📣 部分代码

%%  读取数据

res = xlsread('数据集.xlsx');

%% 划分训练集和测试集%

P_train = res(1: 250, 1: 12)';

T_train = res(1: 250, 13)';

M = size(P_train, 2);

P_test = res(251: end, 1: 12)';

T_test = res(251: end, 13)';

N = size(P_test, 2);

num_dim = size(P_train, 1);               % 特征维度

num_class = length(unique(res(:, end)));  % 类别数（Excel最后一列放类别）                              % 类别数（Excel最后一列放类别）

%%  数据转置

% P_train = P_train'; P_test = P_test';

% T_train = T_train'; T_test = T_test';

%%  得到训练集和测试样本个数

M = size(P_train, 2);

N = size(P_test , 2);
