锂离子电池模型在电池组配置中，探索锂离子电池模型的最佳性能和效率：关于电池组配置、负载选择、C-率、容量和电荷状态（SOC）的全面研究

引言

锂离子电池因其高能量密度、长循环寿命和相对较低的自放电率，已成为便携式电子设备、电动汽车和电网储能系统等众多应用领域的首选储能技术。为了最大限度地发挥锂离子电池的潜力，对其性能和效率进行深入理解至关重要。本文将全面探讨锂离子电池模型在电池组配置中的关键因素，包括电池组配置、负载选择、C-率、容量和电荷状态（SOC），旨在探索实现最佳性能和效率的途径。

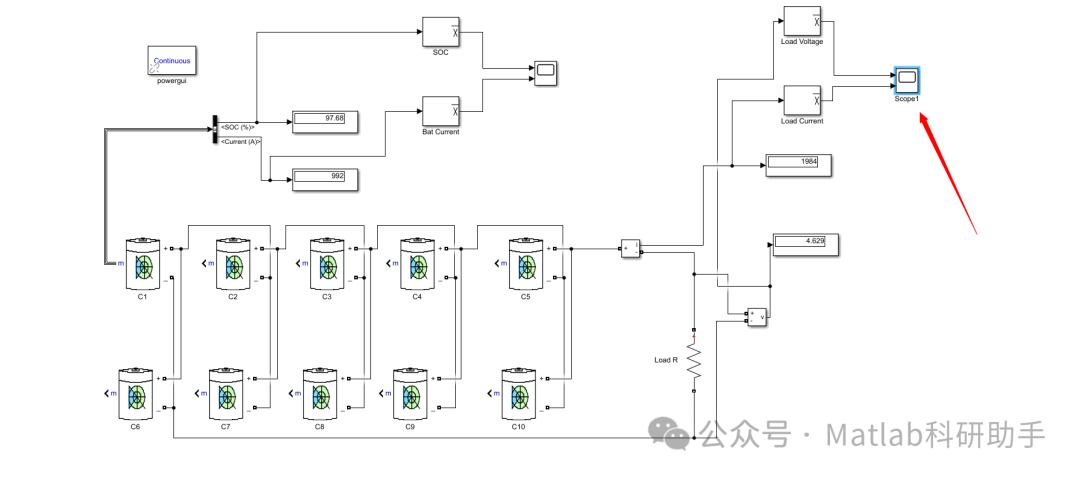

电池组配置

电池组配置是影响锂离子电池系统整体性能和可靠性的核心因素。串联和并联是两种基本的电池组配置方式。串联配置通过增加电池的数量来提高电压，而并联配置则通过增加电池的数量来提高容量。在实际应用中，通常采用串并联混合配置，以满足特定的电压和容量需求。

在设计电池组配置时，需要考虑以下几个关键因素：

电池一致性：电池组中所有电池的性能参数（如容量、内阻、开路电压）应尽可能保持一致。电池不一致会导致电池组中某些电池过充或过放，从而缩短电池组的寿命并降低其性能。因此，在选择电池时，应严格筛选，并进行配对。
热管理：锂离子电池在充放电过程中会产生热量。如果热量积聚过多，会导致电池温度升高，从而加速电池老化并存在安全隐患。因此，需要设计有效的热管理系统，如散热片、风冷或液冷系统，以确保电池组在安全温度范围内运行。
机械结构：电池组的机械结构应坚固耐用，能够承受外部冲击和振动。同时，机械结构应方便电池的安装、维护和更换。
电池管理系统 (BMS)：BMS 是电池组不可或缺的一部分，负责监测电池的电压、电流、温度和SOC，并进行均衡管理、过充过放保护、过温保护等功能，以确保电池组的安全、可靠运行。

负载选择

负载的选择直接影响锂离子电池的放电特性和效率。不同的负载类型对电池的电流需求不同，从而影响电池的内阻损耗、温升和可用容量。

恒流负载：恒流放电是常见的放电模式，适用于对电流稳定性要求较高的应用。在恒流放电下，电池的电压会逐渐下降，直到达到截止电压。
恒功率负载：恒功率放电模式下，电池的输出功率保持恒定。随着电池电压的下降，电池的放电电流会逐渐增加。这种模式在某些应用中，如电动汽车，具有重要意义。
脉冲负载：脉冲负载是指电流在短时间内发生剧烈变化的负载。例如，在电动工具或通信设备中，电池经常面临脉冲放电。脉冲放电对电池的内阻和瞬时功率输出能力提出了更高的要求。

在选择负载时，应综合考虑电池的额定放电电流、最大脉冲放电电流以及应用对续航能力和功率输出的要求。

C-率

C-率是衡量电池充放电速率的指标，定义为充放电电流与电池额定容量的比值。例如，1C 的放电速率意味着电池在1小时内放完其额定容量。

C-率对电池性能的影响主要体现在以下几个方面：

可用容量：C-率越高，电池的可用容量越小。这是因为高C-率放电会增加电池的内阻损耗，导致更多的能量以热量的形式散失。
循环寿命：高C-率充放电会加速电池的老化，缩短电池的循环寿命。这是因为高电流密度会导致电池内部化学反应速率加快，从而加速电极材料的降解。
温升：C-率越高，电池在充放电过程中产生的热量越多，导致电池温升。过高的温升会损害电池性能并带来安全风险。

在实际应用中，应根据电池的规格书和应用需求选择合适的C-率。通常情况下，为了延长电池寿命，应尽量避免长时间高C-率充放电。

容量

电池容量是衡量电池储存电荷能力的指标，通常以安时 (Ah) 或毫安时 (mAh) 表示。电池容量的选择取决于应用对续航能力的需求。

在选择电池容量时，需要考虑以下因素：

能量需求：根据设备的功耗和预计使用时间，计算所需的总能量。
体积和重量限制：电池容量越大，体积和重量通常也越大。在空间和重量受限的应用中，需要在容量和尺寸之间进行权衡。
成本：电池容量越大，成本通常也越高。

电荷状态（SOC）

电荷状态 (SOC) 是指电池中剩余电量占总容量的百分比。准确估算SOC对于电池管理系统至关重要，因为它直接影响到电池的可用续航时间、充电控制和均衡管理。

常用的SOC估算方法包括：

开路电压法：通过测量电池的开路电压来估算SOC。这种方法简单易行，但容易受到温度和电池老化等因素的影响。
安时积分法：通过对充放电电流进行积分来估算SOC。这种方法精度较高，但容易受到电流测量误差和电池自放电的影响。
卡尔曼滤波法：结合开路电压法和安时积分法，通过卡尔曼滤波器对SOC进行估计。这种方法能够有效消除测量误差和噪声，提高SOC估算的精度。
神经网络法：利用神经网络模型，通过学习电池的电压、电流、温度等参数与SOC之间的非线性关系，实现高精度的SOC估算。

在实际应用中，通常采用多种SOC估算方法相结合的方式，以提高估算的鲁棒性和精度。

结论

锂离子电池模型的电池组配置是一个复杂而关键的设计过程。通过对电池组配置、负载选择、C-率、容量和SOC等关键因素的全面研究，我们可以更好地理解锂离子电池的性能和效率，并为其在各种应用中的优化设计提供指导。未来的研究方向可以包括开发更先进的电池管理系统、探索新型电池材料以及优化电池组的热管理策略，以进一步提升锂离子电池的性能、寿命和安全性。
