【配电网优化】基于粒子群优化（PSO）的电容器优化配置，适用于 34 节点、85 节点和 EDN 节点系统配电系统中电容器的最佳位置（降低损耗和提高电压）附Matlab 代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在配电网运行中，无功功率不足会导致线路损耗增加、节点电压跌落，甚至影响用户用电可靠性。电容器作为无功补偿的核心设备，其配置位置与容量的合理性直接决定优化效果 —— 传统经验配置方法（如固定在负荷中心）易出现 “补偿过量” 或 “局部欠补偿” 问题，而粒子群优化（PSO）算法凭借其全局搜索能力与快速收敛特性，能在多节点、多约束场景下找到电容器的 “最优位置 - 最优容量” 组合，实现 “网损最小化” 与 “电压合格率最大化” 的双重目标。本文针对 34 节点、85 节点及 EDN（典型配电网）节点系统，构建基于 PSO 的电容器优化配置方案，提供从建模、求解到验证的完整工程流程。

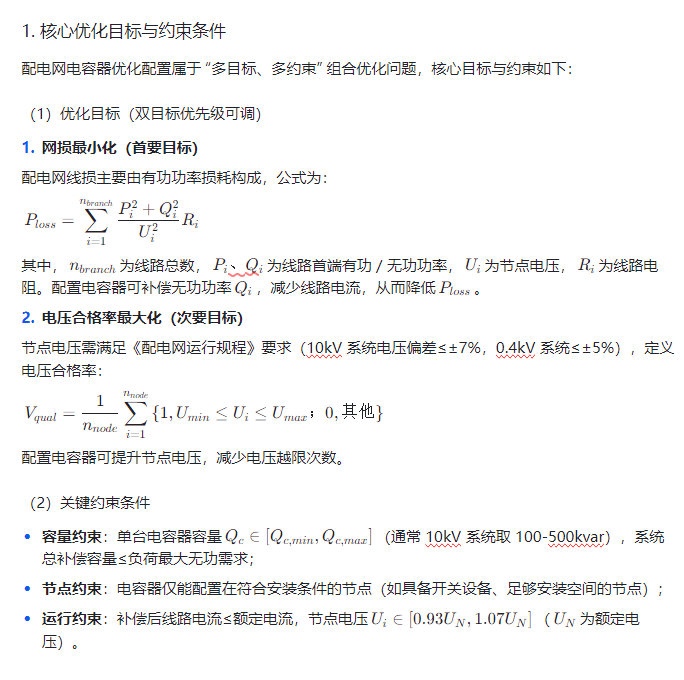

一、配电网电容器优化配置的核心问题与 PSO 适配性

理解 PSO 的应用价值，需先明确电容器优化配置的数学本质与传统方法的局限性，以及 PSO 在多变量、多约束优化中的独特优势。

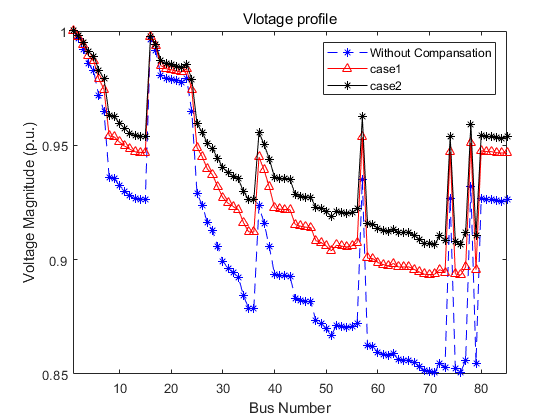

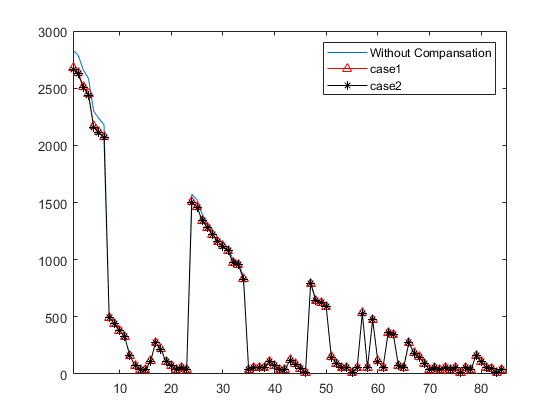

⛳️ 运行结果

📣 部分代码

% 85 BUS Sys

%send recieve R X (ohm) line_num

line_data=[ 1 2 0.108 0.075 1

2 3 0.163 0.112 2

3 4 0.217 0.149 3

4 5 0.108 0.074 4

5 6 0.435 0.298 5

6 7 0.272 0.186 6

7 8 1.197 0.820 7

8 9 0.108 0.074 8

9 10 0.598 0.41 9

10 11 0.544 0.373 10

11 12 0.544 0.373 11

12 13 0.598 0.410 12

13 14 0.272 0.186 13

14 15 0.326 0.223 14

2 16 0.728 0.302 15

3 17 0.455 0.189 16

5 18 0.820 0.340 17

18 19 0.637 0.264 18

19 20 0.455 0.189 19

20 21 0.819 0.340 20

21 22 1.548 0.642 21

19 23 0.182 0.075 22

7 24 0.91 0.378 23

8 25 0.455 0.189 24

25 26 0.364 0.151 25

26 27 0.546 0.226 26

27 28 0.273 0.113 27

28 29 0.546 0.226 28

29 30 0.546 0.226 29

30 31 0.273 0.113 30

31 32 0.182 0.075 31

32 33 0.182 0.075 32

33 34 0.819 0.340 33

34 35 0.637 0.264 34

35 36 0.182 0.075 35

26 37 0.364 0.151 36

27 38 1.002 0.416 37

29 39 0.546 0.226 38

32 40 0.455 0.189 39

40 41 1.002 0.416 40

41 42 0.273 0.113 41

41 43 0.455 0.189 42

34 44 1.002 0.416 43

44 45 0.911 0.378 44

45 46 0.911 0.378 45

46 47 0.546 0.226 46

35 48 0.637 0.264 47

48 49 0.182 0.075 48

49 50 0.364 0.151 49

50 51 0.455 0.189 50

48 52 1.366 0.567 51

52 53 0.455 0.189 52

53 54 0.546 0.226 53

52 55 0.546 0.226 54

49 56 0.546 0.226 55

9 57 0.273 0.113 56

51 58 0.819 0.34 57

58 59 0.182 0.015 58

58 60 0.546 0.226 59

60 61 0.728 0.302 60

61 62 1.002 0.415 61

60 63 0.182 0.075 62

63 64 0.728 0.302 63

64 65 0.182 0.075 64

65 66 0.182 0.075 65

64 67 0.455 0.189 66

67 68 0.91 0.378 67

68 69 1.092 0.453 68

69 70 0.455 0.189 69

70 71 0.546 0.226 70

67 72 0.182 0.075 71

68 73 1.184 0.491 72

13 74 0.273 0.113 73

73 75 1.002 0.416 74

70 76 0.546 0.226 75

65 77 0.091 0.037 76

10 78 0.637 0.264 77

67 79 0.546 0.226 78

12 80 0.728 0.302 79

80 81 0.364 0.151 80

81 82 0.091 0.037 81

81 83 1.092 0.453 82

83 84 1.002 0.416 83

13 85 0.819 0.34 84];

% bus_number P(kw) Q(kVAR)

bus_data=[1 0 0

2 0 0

3 0 0

4 56 39.2

5 0 0

6 35.28 24.696

7 0 0

8 35.28 24.696

9 0 0

10 0 0

11 56 39.2

12 0 0

13 0 0

14 35.28 24.696

15 35.28 24.696

16 35.28 24.696

17 112 78.4

18 56 39.2

19 56 39.2

20 35.28 24.696

21 35.28 24.696

22 35.28 24.696

23 56 39.2

24 35.28 24.696

25 35.28 24.696

26 56 39.2

27 0 0

28 56 39.2

29 0 0

30 35.28 24.696

31 35.28 24.696

32 0 0

33 14 9.8

34 0 0

35 0 0

36 35.28 24.696

37 56 39.2

38 56 39.2

39 56 39.2

40 35.28 24.696

41 0 0

42 35.28 24.696

43 35.28 24.696

44 35.28 24.696

45 35.28 24.696

46 35.28 24.696

47 14 9.8

48 0 0

49 0 0

50 36.28 25.396

51 56 39.2

52 0 0

53 35.28 24.696

54 56 39.2

55 56 39.2

56 14 9.8

57 56 39.2

58 0 0

59 56 39.2

60 0 0

61 56 39.2

62 56 39.2

63 14 9.8

64 0 0

65 0 0

66 56 39.2

67 0 0

68 0 0

69 56 39.2

70 0 0

71 35.28 24.696

72 56 39.2

73 0 0

74 56 39.2

75 35.28 24.696

76 56 39.2

77 14 9.8

78 56 39.2

79 35.28 24.696

80 56 39.2

81 0 0

82 56 39.2

83 35.28 24.696

84 14 9.8

85 35.28 24.696];

bus_data(:,3)=bus_data(:,2)*1.02;
