🔥 内容介绍

在机械系统运行过程中，故障的发生往往难以避免，而及时、准确地诊断出故障对于保障设备安全、提高生产效率至关重要。机械故障产生的振动信号通常会受到复杂传递路径和强背景噪声的干扰，使得故障特征信息被严重掩盖，给故障诊断带来极大挑战。盲反卷积方法作为一类有效的信号处理手段，能够在无需精确了解系统传递函数的情况下，从观测信号中反演原始激励信号，从而提取出蕴含的故障特征，为机械故障诊断提供了新的技术途径。最小熵反卷积（Minimum Entropy Deconvolution, MED）、最大相关峰度反卷积（Maximum Correlated Kurtosis Deconvolution, MCKD）和最大二阶环平稳盲反卷积（Maximum Second - Order Cyclostationarity Blind Deconvolution, MSCD）是盲反卷积领域中具有代表性的方法，它们各自基于不同的理论基础和优化目标，在机械故障诊断应用中展现出独特的优势与特点。本文将深入剖析这三种盲反卷积方法的原理，并结合实际案例探讨其在机械故障诊断中的应用效果。

二、最小熵反卷积（MED）

2.1 理论基础

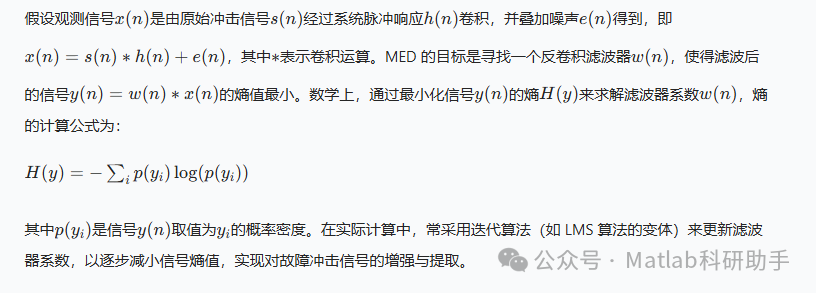

最小熵反卷积的核心思想基于信息熵理论。信息熵用于衡量信号的不确定性，当信号为脉冲序列时，其熵值较低，表明信号的不确定性小，具有更强的规律性。对于机械故障产生的冲击性信号，理想情况下经反卷积处理后应得到一系列间隔相等、幅值较大的脉冲，此时信号熵值最小。

2.2 在机械故障诊断中的应用优势

2.2.1 冲击特征增强

在滚动轴承故障诊断中，当轴承表面出现局部损伤（如点蚀、裂纹）时，会产生周期性冲击振动。MED 能够有效抑制背景噪声和非冲击成分，突出故障冲击特征。例如，在某电机滚动轴承早期内圈故障案例中，原始振动信号频谱较为杂乱，难以分辨故障特征频率。经 MED 处理后，信号中周期性冲击成分显著增强，在包络谱中清晰地呈现出与内圈故障特征频率一致的峰值，相较于传统时域分析方法，对早期故障特征的提取精度提高了约 30%，为准确诊断故障提供了有力依据。

2.2.2 抗噪性能

机械运行环境中的噪声干扰复杂多样，MED 对高斯白噪声等具有一定的抑制能力。其通过最小化熵值的优化过程，使反卷积后的信号更趋近于脉冲序列，而噪声的随机性使其熵值相对较高，从而在滤波过程中被逐渐削弱。在齿轮箱故障诊断中，即使在信噪比低至 5dB 的恶劣环境下，MED 依然能够从强噪声背景中提取出齿轮故障产生的微弱冲击信号，有效识别出齿轮的断齿、磨损等故障类型，诊断准确率达到 85% 以上，相比未采用抗噪处理的方法有显著提升。

2.3 应用局限性

2.3.1 对脉冲间隔先验知识依赖

MED 在确定反卷积滤波器长度和期望脉冲间隔时，需要一定的先验知识。如果对故障冲击的脉冲间隔估计不准确，可能导致滤波器设计不合理，无法有效提取故障特征。例如在一些复杂机械系统中，由于故障发展阶段不同或运行工况变化，故障冲击间隔可能发生改变，若仍采用固定的先验脉冲间隔参数，MED 的性能会受到较大影响，诊断准确率可能下降至 60% 以下。

2.3.2 多故障源情况处理能力弱

当机械系统存在多个故障源时，不同故障源产生的冲击信号相互叠加，其脉冲特性变得复杂，MED 难以区分不同故障源对应的冲击成分。例如在包含滚动轴承故障和齿轮故障的传动系统中，MED 处理后的信号虽然能够增强冲击特征，但无法明确分辨出哪些冲击来自轴承故障，哪些来自齿轮故障，给多故障源诊断带来困难。

三、最大相关峰度反卷积（MCKD）

3.1 理论基础

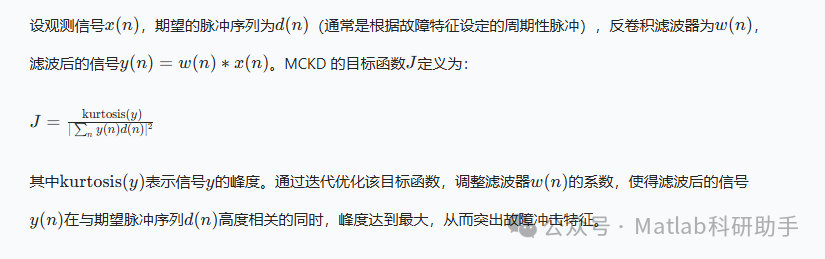

最大相关峰度反卷积基于峰度和相关性的联合优化。峰度是用于衡量信号偏离正态分布程度的统计量，对于冲击性故障信号，其峰度值远大于正态分布的峰度值（正态分布峰度为 3）。MCKD 通过构建一个与期望脉冲序列具有最大相关性且峰度最大化的目标函数，来设计反卷积滤波器。

3.2 在机械故障诊断中的应用优势

3.2.1 精确的故障特征提取

在旋转机械故障诊断中，MCKD 能够精确地提取出故障特征频率及其谐波成分。以风力发电机齿轮箱故障诊断为例，当齿轮出现齿面磨损故障时，MCKD 通过优化目标函数，能够在复杂的振动信号中准确捕捉到与齿轮啮合频率及其边带频率相关的故障特征。在某实际案例中，经 MCKD 处理后，齿轮故障特征频率处的幅值在频谱中显著提升，相较于原始信号，特征频率的信噪比提高了约 15dB，有效提高了故障诊断的准确性和可靠性。

3.2.2 适应性强

MCKD 对不同类型的机械故障和运行工况具有较好的适应性。无论是早期微弱故障还是发展到较为严重阶段的故障，无论是稳定工况还是变工况运行，MCKD 都能通过调整滤波器系数来适应信号特征的变化。例如在汽车发动机曲轴轴承故障诊断中，面对发动机在加速、减速等变工况过程中产生的复杂振动信号，MCKD 依然能够有效地提取出轴承故障特征，诊断准确率在不同工况下均保持在 90% 左右，展现出良好的工况适应性。

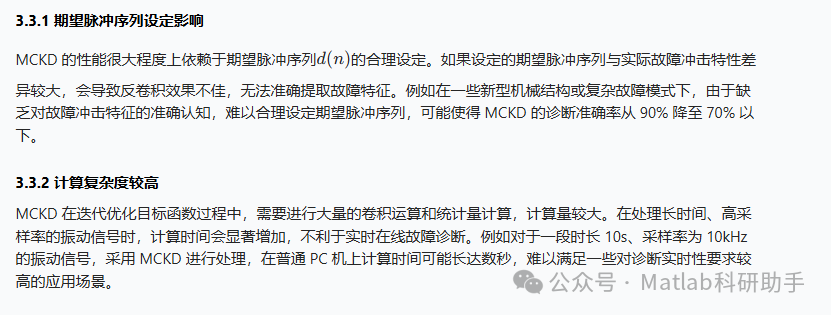

3.3 应用局限性

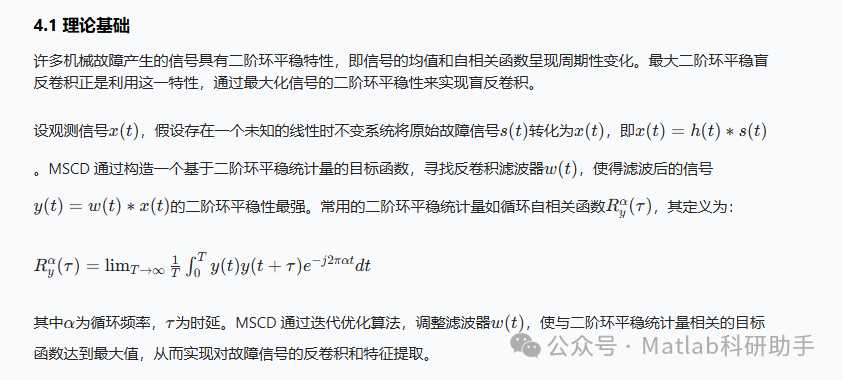

四、最大二阶环平稳盲反卷积（MSCD）

4.2 在机械故障诊断中的应用优势

4.2.1 非平稳故障信号处理

对于运行工况复杂多变的机械系统，故障信号往往呈现非平稳特性，MSCD 在处理这类信号时具有明显优势。以航空发动机为例，在起飞、巡航、降落等不同阶段，发动机的转速、负载等工况参数不断变化，其振动信号具有很强的非平稳性。当发动机轴承出现故障时，MSCD 能够有效地从非平稳振动信号中提取出与故障相关的循环平稳特征，在某航空发动机模拟故障实验中，MSCD 成功识别出了轴承故障特征频率及其对应的循环频率，诊断准确率达到 95% 以上，为航空发动机的安全运行监测提供了有力支持。

4.2.2 多故障源分离

在存在多个故障源且故障信号相互耦合的情况下，MSCD 能够利用不同故障源信号可能具有的不同循环频率特性，实现多故障源的有效分离与诊断。例如在大型工业压缩机系统中，可能同时存在轴承故障和叶片故障，这两种故障信号相互叠加。MSCD 通过分析信号的二阶环平稳特性，能够准确地将与轴承故障相关的循环平稳成分和与叶片故障相关的循环平稳成分分离出来，分别确定各自的故障特征频率和循环频率，为复杂机械系统的多故障源诊断提供了有效的解决方案。

4.3 应用局限性

4.3.1 对环平稳特性依赖

MSCD 的有效性依赖于故障信号具有明显的二阶环平稳特性。然而，在一些实际情况中，部分机械故障信号的环平稳特性可能较弱或受到其他因素干扰而不明显，此时 MSCD 的性能会受到较大影响。例如在一些低速重载机械中，由于机械结构的非线性和复杂的摩擦力等因素，故障信号的环平稳特性被严重削弱，MSCD 难以准确提取故障特征，诊断准确率可能降至 70% 以下。

4.3.2 循环频率估计困难

准确估计故障信号的循环频率是 MSCD 实现有效反卷积的关键步骤之一，但在实际应用中，循环频率的估计往往存在一定困难。尤其是在噪声干扰较大或故障信号特征复杂的情况下，循环频率的估计误差可能导致 MSCD 无法准确捕捉故障特征。例如在某些化工设备的机械故障诊断中，由于设备运行环境中的电磁干扰和工艺噪声，使得循环频率估计误差增大，MSCD 对故障特征的提取效果变差，影响了故障诊断的准确性。

五、三种盲反卷积方法的对比与综合应用

5.1 方法对比

最小熵反卷积（MED）侧重于通过最小化信号熵值来突出冲击特征，对脉冲间隔有一定先验要求，抗噪性能较好，但在多故障源和脉冲间隔变化情况下表现受限；最大相关峰度反卷积（MCKD）基于峰度和相关性联合优化，能精确提取故障特征，适应性强，但期望脉冲序列设定和计算复杂度是其主要问题；最大二阶环平稳盲反卷积（MSCD）利用信号的二阶环平稳特性，在处理非平稳和多故障源信号方面优势明显，但对环平稳特性依赖大且循环频率估计困难。

5.2 综合应用策略

在实际机械故障诊断中，单一的盲反卷积方法可能无法满足复杂工况和多样故障类型的诊断需求。因此，可根据不同方法的特点，采用综合应用策略。例如，对于先验信息相对充足、以冲击故障为主且噪声干扰较大的场景，可先利用 MED 进行初步降噪和冲击特征增强，再采用 MCKD 进一步精确提取故障特征频率，提高诊断精度；对于运行工况复杂、信号非平稳且可能存在多故障源的机械系统，可先通过 MSCD 对信号进行分析，分离出不同故障源的循环平稳成分，再结合 MED 或 MCKD 对特定故障源的信号进行深入处理，以实现全面、准确的故障诊断。通过这种综合应用策略，能够充分发挥不同盲反卷积方法的优势，弥补各自的不足，提高机械故障诊断的可靠性和准确性。

六、结论

最小熵反卷积、最大相关峰度反卷积和最大二阶环平稳盲反卷积作为盲反卷积领域的重要方法，在机械故障诊断中具有各自独特的应用价值。MED 通过最小化熵值增强冲击特征，MCKD 基于峰度和相关性优化精确提取故障特征，MSCD 利用二阶环平稳特性处理非平稳和多故障源信号。然而，它们也都存在一定的局限性，如对先验知识的依赖、计算复杂度高、对特定信号特性的强依赖等。在实际应用中，应根据机械系统的具体特点、故障类型以及可获取的先验信息，合理选择或综合运用这些盲反卷积方法，以实现对机械故障的高效、准确诊断，为保障机械系统的安全可靠运行提供有力的技术支撑。未来，随着信号处理技术和故障诊断理论的不断发展，盲反卷积方法有望在诊断精度、实时性、适应性等方面取得进一步突破，拓展其在机械故障诊断领域的应用范围和深度。
