【机械臂路径规划】基于强化学习实现六轴臂自主避障的路径规划附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

• 六轴机械臂凭借多自由度灵活操作的特性，在工业装配、物流分拣、精密加工等领域应用广泛。其路径规划的核心需求是：在复杂环境（如含固定设备、工件、动态障碍物）中，从起点姿态平稳移动至目标姿态，同时避免与环境或自身关节的碰撞（即自主避障）。传统路径规划方法（如 A*、RRT*）虽能生成无碰撞路径，但在高维关节空间、动态障碍物场景中，存在计算效率低、鲁棒性不足等问题。强化学习（Reinforcement Learning, RL）通过智能体与环境的交互试错学习最优策略，无需精确环境模型，能自适应动态变化，为六轴机械臂的自主避障路径规划提供了全新解决方案。本文将详细阐述基于强化学习的六轴臂路径规划方法，解析其模型构建、避障策略与实验验证。

  一、六轴机械臂路径规划的核心挑战与 RL 适配性

  1.1 六轴机械臂的运动特性与避障难点

  六轴机械臂的每个关节可独立旋转（如旋转关节、摆动关节），其状态需通过关节角度（θ₁-θ₆）或末端执行器位姿（x, y, z, α, β, γ，含位置与姿态）描述，属于典型的高维状态空间（维度≥6）。路径规划需克服以下难点：

  1. 复杂避障约束：
  • 环境避障：避免末端执行器及连杆与周围障碍物（如工作台、其他设备）碰撞，需保证最小安全距离（如 5cm）。
  • 自碰撞避免：机械臂关节与连杆之间不能相互碰撞（如大臂与小臂在特定角度下的干涉）。
  • 关节限位：每个关节的旋转角度存在物理限制（如 θ₁∈[-170°, 170°]），需避免超量程运动。
  1. 动态环境适应性：
  • 当环境中存在动态障碍物（如移动的工件、协作机器人）时，静态规划的路径可能瞬间失效，需实
  时调整轨迹。

1. 运动平滑性：

• 机械臂的加速度和角速度需控制在安全范围内，避免冲击载荷导致设备损伤或工件脱落，要求路径的曲率和导数连续。

1.2 强化学习的解决方案优势

强化学习通过智能体（机械臂）- 环境交互，在试错中学习 “状态 - 动作” 映射策略，天然适配六轴机械臂的路径规划需求：

• 高维空间处理：深度强化学习（DRL）结合神经网络，可直接处理关节角度或位姿的高维状态，无需手动特征工程。

• 动态环境鲁棒性：通过持续与环境交互，RL 策略能实时响应障碍物位置变化，无需重新规划全局路径。

• 避障与平滑性协同：在奖励函数中融合避障惩罚与平滑性奖励，使学习到的策略自然平衡安全性与运动平稳性。

• 模型无关性：无需精确的机械臂动力学模型或环境模型，适用于参数未知或时变的场景（如负载变化导致的动力学参数漂移）。

二、基于深度强化学习的路径规划模型构建

2.1 马尔可夫决策过程（MDP）建模

将六轴机械臂路径规划问题建模为 MDP，核心要素包括：

1. 状态空间（State, S）：

需包含机械臂当前状态与环境信息，确保智能体可判断安全与目标距离：

TypeScript取消自动换行复制

其中：

状态维度通常为 12-20 维（取决于障碍物数量），需归一化至 [-1, 1] 范围以提升网络训练稳定性。

• θ₁-θ₆：六个关节的当前角度（°）；

• d₁-dₖ：机械臂关键部位（如末端、大臂、小臂）与障碍物的最近距离（m）；

• Δx-Δγ：末端执行器与目标位姿的偏差（位置偏差 m，姿态偏差 °）。

1. 动作空间（Action, A）：

定义每个关节的角度增量（连续动作），控制机械臂的运动步长：

TypeScript取消自动换行复制

其中Δθᵢ∈[-Δθₘₐₓ, Δθₘₐₓ]，Δθₘₐₓ为最大单步旋转角度（如 2°），确保运动平滑性。

1. 奖励函数（Reward, R）：

设计多目标奖励函数，平衡目标跟踪、避障安全与运动平滑：

TypeScript取消自动换行复制

• 目标跟踪奖励（R_goal）：与末端位姿偏差负相关，鼓励快速接近目标：

TypeScript取消自动换行复制

（λ₁, λ₂为位置与姿态权重）

• 避障惩罚（R_collision）：当距离dᵢ < d_safe时触发惩罚，距离越近惩罚越大：

TypeScript取消自动换行复制

若发生碰撞，给予大额惩罚（如 - 1000）并终止当前回合。

• 平滑性奖励（R_smooth）：与动作幅度负相关，抑制剧烈运动：

TypeScript取消自动换行复制

• 关节限位惩罚（R_joint）：当关节角度接近限位时给予惩罚，避免超量程：

TypeScript取消自动换行复制

1. 终止条件（Terminal）：

• 末端执行器到达目标位姿（偏差小于阈值，如位置 < 0.01m，姿态 < 1°）；

• 发生碰撞或关节超限位；

• 回合步数超过最大值（如 500 步）。

2.2 算法选择：深度确定性策略梯度（DDPG）

针对六轴机械臂的连续动作空间，选择 DDPG 算法，其核心架构为：

• Actor 网络：输入状态S，输出确定性动作A（关节角度增量），网络结构采用 3 层全连接网络（FC1:256, FC2:128, FC3:6），激活函数为 ReLU（最后一层用 tanh 限制动作范围）。

• Critic 网络：输入状态S和动作A，输出动作价值Q(S,A)（累积奖励期望），用于评估 Actor 动作的优劣，网络结构为 3 层全连接网络（共享状态特征层）。

• 经验回放池：存储(S, A, R, S')样本，随机采样打破时序相关性，提升训练稳定性。

• 目标网络：延迟更新的 Actor 和 Critic 目标网络，避免 Q 值估计过高导致的训练震荡。

训练流程：

1. 初始化 Actor、Critic 网络及目标网络，经验回放池容量设为 1e6。

1. 机械臂在环境中探索（加入高斯噪声的动作），采集样本并存入回放池。

1. 当回放池样本量达标（如 1e4），每次迭代随机采样批量样本（如 256 个）。

1. 用 Critic 网络计算 Q 值，目标网络计算目标 Q 值（y = R + γ×Q'(S', A')），通过 MSE 损失更新 Critic。

1. 基于 Critic 的 Q 值梯度（∇ₐQ(S,A)）更新 Actor，最大化动作价值。

1. 软更新目标网络参数（θ_target = τ×θ_current + (1-τ)×θ_target，τ=0.001）。

1. 重复步骤 2-6，直至奖励函数收敛（如平均回合奖励稳定）。

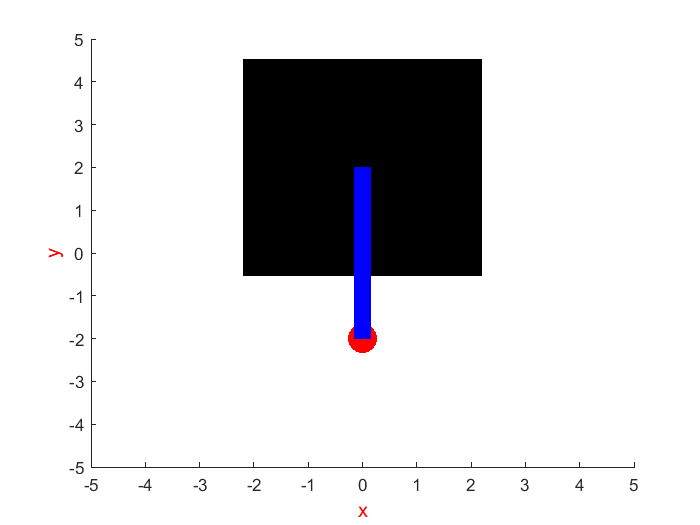

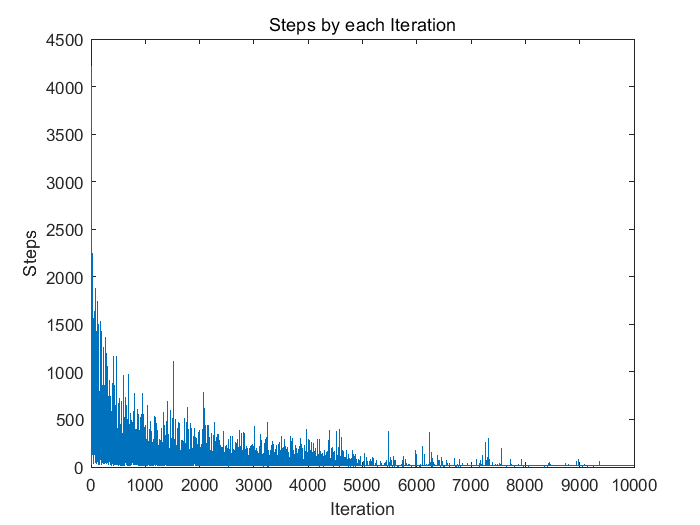

⛳️ 运行结果

📣 部分代码

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
