🔥 内容介绍

层介质镜，凭借其在特定波长范围内实现高反射率、高透射率或特定相位响应的能力，在激光光学、光纤通信、光学成像等领域扮演着至关重要的角色。准确计算其反射、相位和相位导数，对于设计高性能光学系统、理解复杂光场调控机制以及优化光学元件性能至关重要。本文将深入探讨多层介质镜反射、相位和相位导数的计算方法，并着重分析不同方法的技术特点和应用场景，旨在为相关研究和应用提供理论指导。

一、多层介质镜的基本原理与结构

多层介质镜通常由交替排列的薄层介质构成，这些介质具有不同的折射率。这些薄层的厚度通常设计为光波长的四分之一，以实现干涉相长，从而增强反射率。其工作原理基于光波在不同介质层界面发生反射和透射的现象。入射光在每个界面处都会发生部分反射和透射，这些反射光相互干涉，从而决定了最终的反射率。

常用的多层介质镜结构包括周期性结构和非周期性结构。周期性结构是指重复排列相同厚度的薄层，例如，一个简单的周期性结构可以表示为 (HL)^N，其中H代表高折射率材料层，L代表低折射率材料层，N代表重复次数。非周期性结构则更加灵活，可以根据设计要求定制每一层的厚度，以实现更复杂的反射和相位响应。

二、反射率的计算方法

计算多层介质镜的反射率是分析其光学性能的基础。常用的计算方法主要有传递矩阵法（Transfer Matrix Method, TMM）和特征矩阵法（Characteristic Matrix Method）。

传递矩阵法 (TMM):

传递矩阵法是一种广泛使用的计算多层膜光学特性的方法。其核心思想是将每一层介质视为一个光学传递系统，用一个 2x2 的矩阵来描述该层对光波的传播和反射。

单层介质传递矩阵: 对于第 i 层介质，其传递矩阵可以表示为：
arduino

M_i = [ cos(δ_i) -j*sin(δ_i)/η_i ] [ -j*η_i*sin(δ_i) cos(δ_i) ]

其中，δ_i = (2π/λ) * n_i * d_i * cos(θ_i) 是第 i 层的相位延迟，n_i 是折射率，d_i 是厚度，θ_i 是光在介质中的入射角，λ 是波长，η_i = n_i * cos(θ_i) (TE偏振) 或 η_i = n_i / cos(θ_i) (TM偏振) 是光学导纳。
多层介质总传递矩阵: 将所有介质层的传递矩阵按照光传播的顺序相乘，得到总的传递矩阵：
ini

M = M_1 * M_2 * ... * M_N
反射率和透射率的计算: 设总传递矩阵 M 的元素为 A, B, C, D，则反射率 r 和透射率 t 可以表示为：
ini

r = (A*η_0 - η_N*D) / (A*η_0 + η_N*D) t = 2*η_0 / (A*η_0 + η_N*D)

其中，η_0 和 η_N 分别是入射介质和出射介质的光学导纳。反射率 R 和透射率 T 则分别为 |r|^2 和 |t|^2 * (η_N/η_0)。

传递矩阵法的优点是算法简单、易于实现，并且可以处理任意数量的介质层。然而，在处理非常厚的介质层或高折射率对比度的情况下，由于数值不稳定性的问题，可能会出现计算误差。

特征矩阵法:

特征矩阵法与传递矩阵法类似，也是将每一层介质用一个矩阵来描述，但它基于更严格的电磁场边界条件，能够更好地处理不同偏振光的反射和透射。

单层介质特征矩阵: 对于第 i 层介质，其特征矩阵可以表示为：
arduino

C_i = [ cos(δ_i) j*sin(δ_i)/η_i ] [ j*η_i*sin(δ_i) cos(δ_i) ]

与传递矩阵相比，特征矩阵的对角线元素与传递矩阵相同，但非对角线元素符号相反。
多层介质总特征矩阵: 将所有介质层的特征矩阵按照光传播的顺序相乘，得到总的特征矩阵：
ini

C = C_1 * C_2 * ... * C_N
反射率和透射率的计算: 设总特征矩阵 C 的元素为 A, B, C, D，则反射率 r 和透射率 t 可以表示为：
ini

r = (η_0*A - η_N*D) / (η_0*A + η_N*D) t = 2*η_0 / (η_0*A + η_N*D)

特征矩阵法在数值稳定性方面优于传递矩阵法，尤其是在处理高折射率对比度的情况时。但是，其计算复杂度略高于传递矩阵法。

三、相位的计算方法

多层介质镜不仅可以改变光波的振幅（即反射率），还可以改变光波的相位。精确计算反射光的相位对于相位控制、干涉成像等应用至关重要。

反射相位可以通过对反射系数 r 进行复数运算得到：

scss

φ = arg(r) = arctan(Im(r) / Re(r))

其中，Re(r) 和 Im(r) 分别是反射系数 r 的实部和虚部。在计算相位时，需要注意反正切函数的周期性，确保相位值的连续性。通常采用unwrap函数来处理相位跳变，得到连续的相位曲线。

四、相位导数的计算方法

相位导数，也称为群延迟（Group Delay）或啁啾（Chirp），描述了反射相位随波长变化的快慢。相位导数对于分析多层介质镜的色散特性、设计脉冲压缩器等应用至关重要。

相位导数可以近似地通过数值微分的方法计算：

scss

dφ/dλ ≈ (φ(λ + Δλ) - φ(λ - Δλ)) / (2 * Δλ)

其中，Δλ 是一个小的波长间隔。为了提高计算精度，可以使用中心差分或更高阶的数值微分方法。

更精确的计算方法是解析法，即直接对反射系数 r 进行求导。然而，解析表达式通常比较复杂，难以推导。因此，在实际应用中，数值微分方法仍然是一种常用的选择。

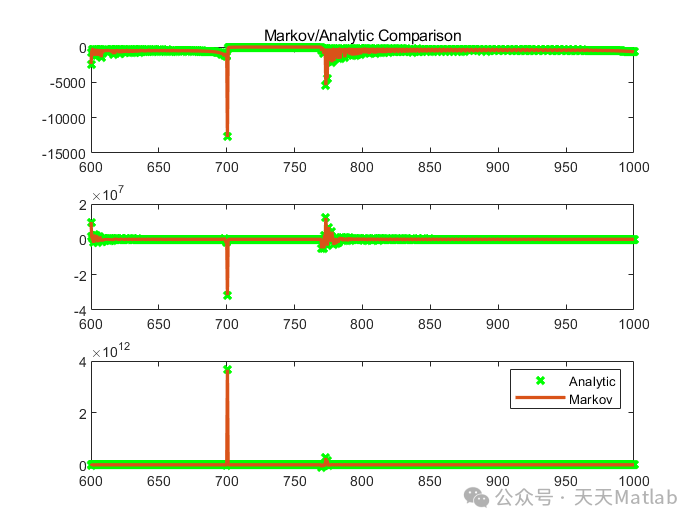

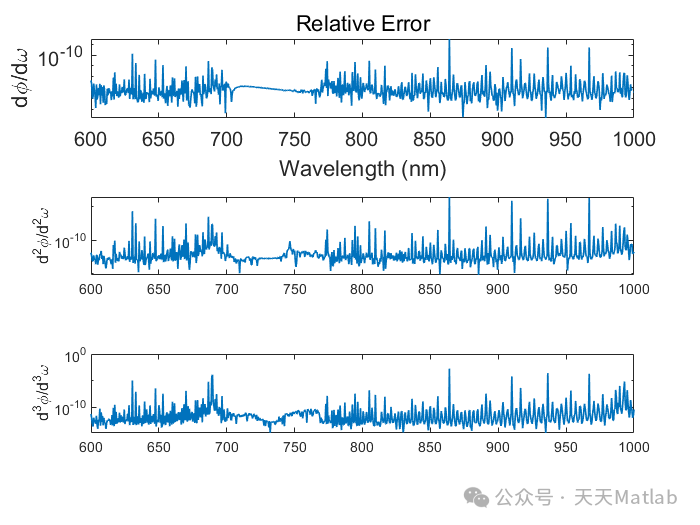

⛳️ 运行结果

🔗 参考文献

📣 部分代码

% Parameters of lightc = 299792458; % m/s -- speed of light in vacuumpol = 'TE';theta = 0; % degrees -- angle of incidences of lightlambda = 800e-9;  % wavelengths at which to calculate mirror properties% Create MirrorN = 16;n0 = n_vacuum();       % index of surroundn1 = n_SiO2();         % index of one dielectric mirror materialsn2 = n_TiO2();         % index of one dielectric mirror materials% n1  = @(x) [0*x+1.538; 0*x; 0*x; 0*x];% n2  = @(x) [0*x+2.52;  0*x; 0*x; 0*x];nsub = @(x) [0*x+1.5; 0*x; 0*x; 0*x];      %index of substraten_func = {n0,n1,n2,nsub};n_layer = n_derivative(n_func,lambda,N);% Determine thickness of layers so it is a Quarter Wave Stack at designed% angle of incidencen_layer_c = n_derivative(n_func,lambda,N);n_layer_c = n_layer_c(1,:,1);thetas = asin(n_layer_c(1)*sin(theta)./n_layer_c);L_layer = .25./cos(thetas(2:end-1))*lambda./n_layer_c(2:end-1);L_layer(N/2) = 2*L_layer(N/2);n_lay,theta);
