拓扑优化是一种强大的结构优化方法，可以在给定的设计空间内找到满足特定性能指标和约束条件的最优材料分布。然而，应力约束拓扑优化面临计算成本高昂的挑战，尤其是在处理大规模问题时。精确计算应力响应和相应的灵敏度信息是计算密集型的过程。为了提高计算效率，本文提出了一种基于不精确设计灵敏度的应力约束拓扑优化方法。该方法通过采用简化的分析模型或近似的灵敏度计算方法，显著降低了每次迭代的计算成本。同时，为了保证优化结果的有效性和可靠性，我们引入了一种自适应的灵敏度精度控制策略，根据优化过程的收敛情况动态调整灵敏度计算的精度。本文详细阐述了该方法的理论基础、算法流程，并通过数值算例验证了其在提高计算效率和保证优化质量方面的优势。

关键词: 拓扑优化，应力约束，设计灵敏度，不精确灵敏度，自适应精度控制

1. 引言

结构优化是工程设计中至关重要的一环，旨在寻找满足特定性能指标和约束条件的最优结构形式。拓扑优化作为一种高级的结构优化方法，允许在给定的设计空间内自由改变结构的拓扑连接关系，从而获得更优的设计方案。近年来，拓扑优化在航空航天、汽车工业、生物医学等领域得到了广泛的应用。

然而，将应力作为约束条件引入拓扑优化问题会带来一系列挑战。首先，应力是一个局部响应，对结构的微小变化非常敏感。精确计算应力响应通常需要精细的有限元网格和迭代求解过程，计算成本非常高昂。其次，应力约束是一个全局约束，需要在结构的每个点或特定区域满足约束条件。这使得优化问题的规模变得庞大，求解难度显著增加。

传统的应力约束拓扑优化方法通常采用精确的有限元分析和灵敏度计算方法，这在处理大规模问题时变得难以承受。因此，开发高效的应力约束拓扑优化方法具有重要的工程意义。

2. 文献综述

为了应对应力约束拓扑优化中的计算挑战，研究人员提出了多种策略。这些策略主要可以分为以下几类：

基于聚合函数的应力约束: 将大量的局部应力约束聚合为一个或少数几个全局约束。常用的聚合函数包括P-norm函数、Kreisselmeier-Steinhauser (K-S) 函数和全局局部平均函数等。这种方法可以有效地减少约束的数量，降低优化问题的复杂度。但是，聚合函数的选择和参数的调整会影响优化结果的质量和效率。
基于近似模型的应力分析: 使用简化的分析模型或近似的有限元方法来快速估计应力响应。例如，可以使用粗网格有限元分析、梁单元模型或板壳单元模型来代替精细的三维实体单元模型。这种方法可以显著降低计算成本，但会牺牲一定的精度。
基于灵敏度分析的优化算法: 利用设计灵敏度信息来指导优化过程，可以提高优化的效率和鲁棒性。常用的灵敏度分析方法包括伴随方法、有限差分法和半解析法等。然而，精确计算应力灵敏度仍然是一个计算密集型的过程。
基于自适应网格细化的应力约束: 在优化过程中，根据应力分布的情况自适应地细化有限元网格，以提高应力计算的精度。这种方法可以在保证优化质量的同时，尽量减少计算成本。
基于机器学习的应力预测: 利用机器学习算法，例如神经网络和支持向量机，训练一个应力预测模型。该模型可以根据设计变量快速预测应力响应，从而避免了昂贵的有限元分析。

尽管以上方法在提高应力约束拓扑优化的效率方面取得了一定的进展，但仍然存在局限性。例如，基于聚合函数的应力约束可能会导致设计过于保守；基于近似模型的应力分析可能会牺牲优化精度；精确的灵敏度分析仍然需要大量的计算资源；自适应网格细化会增加网格管理的复杂性；基于机器学习的应力预测模型的训练需要大量的训练数据。

3. 基于不精确设计灵敏度的应力约束拓扑优化方法

为了克服传统方法的局限性，本文提出了一种基于不精确设计灵敏度的应力约束拓扑优化方法。该方法的核心思想是在优化过程中使用近似的或简化的设计灵敏度信息，以降低每次迭代的计算成本。同时，为了保证优化结果的有效性和可靠性，我们引入了一种自适应的灵敏度精度控制策略，根据优化过程的收敛情况动态调整灵敏度计算的精度。

3.1 不精确设计灵敏度的计算

本文采用两种方法来计算不精确的设计灵敏度：

基于粗网格有限元分析的灵敏度: 使用粗网格进行有限元分析，并基于粗网格的分析结果计算灵敏度。粗网格有限元分析的计算成本远低于精细网格有限元分析，因此可以显著降低灵敏度计算的成本。
基于伴随方法的近似灵敏度: 伴随方法是一种高效的灵敏度分析方法。然而，在计算伴随向量时，我们可以采用近似的求解方法，例如使用迭代求解器的不完全收敛或使用简化的伴随方程。这种方法可以在一定程度上降低灵敏度计算的精度，但可以显著提高计算效率。

3.2 自适应灵敏度精度控制策略

为了保证优化结果的质量，本文引入了一种自适应的灵敏度精度控制策略。该策略根据优化过程的收敛情况动态调整灵敏度计算的精度。具体来说，我们定义了一个灵敏度精度控制参数 ρ，其取值范围为 [0, 1]。当 ρ = 0 时，使用最粗糙的灵敏度估计；当 ρ = 1 时，使用最精确的灵敏度估计。

在优化初期，我们使用较小的 ρ 值，以加快优化速度。随着优化过程的进行，我们逐渐增大 ρ 值，以提高优化结果的精度。ρ 值的更新规则可以根据优化问题的具体情况进行调整。例如，我们可以根据目标函数值的变化率或约束违反量的大小来调整 ρ 值。

一种简单的 ρ 值更新规则如下：

scss

ρ_{k+1} = min(ρ_k + Δρ, 1) if |f_{k+1} - f_k| / |f_k| < ε ρ_{k+1} = max(ρ_k - Δρ, 0) otherwise

其中，ρ<sub>k</sub> 是第 k 次迭代的灵敏度精度控制参数，f<sub>k</sub> 是第 k 次迭代的目标函数值，Δρ 是一个小的增量，ε 是一个小的容差。该规则表示，如果目标函数值的变化率小于容差 ε，则增加 ρ 值；否则，减少 ρ 值。

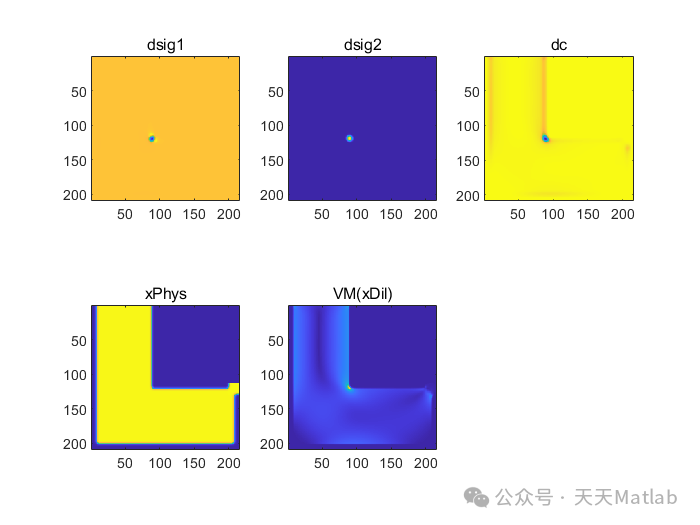

⛳️ 运行结果

🔗 参考文献

[1] 刘涛.结构优化设计的渐进方法及优化设计的软件实现[D].西北工业大学,2004.DOI:10.7666/d.y585565.

📣 部分代码

V = [1 -0.5 0;    -0.5 1  0;    0 0 3];% Loop over all elementsSumappSmax = 0;ADJ = 0*U;vmvec = 0*x;dsigvec = vmvec;for i = 1:n    edof = edofMat(i,:);    Ue = U(edof,1);    strain = Bmat*Ue;    stress = D*strain; % Assuming E = 1    vms2 = stress'*V*stress; % This is von Mises stress ^2    vms = sqrt(vms2); % This is the von Mises stress for E=1    Ee = Emin+(Emax-Emin)*x(i,1)^penal; % Actual E at     tmpgrad = x(i,1)^(penal-1);    dEedrho = penal*(Emax-Emin)*tmpgrad;    vm = Ee*vms; % This is the macroscopic SIMP von Mises stress    vmvec(i,1) = vm; % Save in vector    % Absolute measure    SumappSmax = SumappSmax + vm^PN; % Collect relative contributions in P-norm    % Compute contribution to adjoint    SVCB = stress'*V*D*Bmat; % [CBU]'*[V]*[CB]    adje = Ee*1/vms*SVCB;    adje = adje*PN*vm^(PN-1);    dsige = dEedrho*vms*PN*vm^(PN-1);    dsigvec(i,1) = dsige;    ADJ(edof,1) = ADJ(edof,1) - adje';end% Scale ADJADJ = ADJ*1/PN*(SumappSmax^(1/PN-1));dsigvec = dsigvec*1/PN*(SumappSmax^(1/PN-1));appSmax = SumappSmax^(1/PN);[trueSmax,where] = max(vmvec);
