【滤波跟踪】船载视频稳定和校正的地平线跟踪方法研究Matlab代码实现

原创于 2025-02-07 21:31:07 发布 · 836 阅读

21 ·

CC 4.0 BY-SA版权

文章标签：

#音视频 #matlab #开发语言

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

本文旨在阐述一个基于移动视界估计（Moving Horizon Estimation, MHE）滤波器的目标检测与跟踪系统设计方案。该方案旨在解决目标检测与跟踪任务中传感器测量误差带来的不确定性问题，并利用非线性模型和物理约束，实现实时、最优的估计性能。为了验证该方案的有效性，本文将详细描述该算法在Matlab和Simulink环境下的仿真过程，并通过与传统扩展卡尔曼滤波（Extended Kalman Filtering, EKF）技术的对比，来全面评估其性能。

目标检测与跟踪是计算机视觉领域的核心问题，广泛应用于自动驾驶、机器人导航、视频监控等多个领域。然而，实际应用中，传感器测量往往受到噪声、遮挡、光照变化等因素的影响，导致测量结果存在不确定性。这些不确定性会显著影响跟踪精度和系统鲁棒性，进而降低系统的整体性能。传统的线性滤波算法，如卡尔曼滤波，在处理非线性系统和非高斯噪声时存在局限性。而非线性滤波算法，如粒子滤波，计算复杂度高，难以满足实时性要求。因此，亟需一种能够有效处理非线性系统、利用物理约束，并兼顾实时性的目标跟踪算法。

为了解决上述问题，本文选择采用移动视界估计（MHE）方法。MHE是一种基于优化的状态估计方法，它在每个时刻，利用过去一定时间窗口内的测量数据，通过求解一个最优化问题来估计当前的状态。与卡尔曼滤波等递归算法不同，MHE在估计当前状态时，会考虑过去一段时间内的所有信息，从而能够更有效地处理非线性系统和非高斯噪声。此外，MHE能够方便地引入物理约束，例如目标的速度限制、运动范围限制等，进一步提高估计精度和鲁棒性。

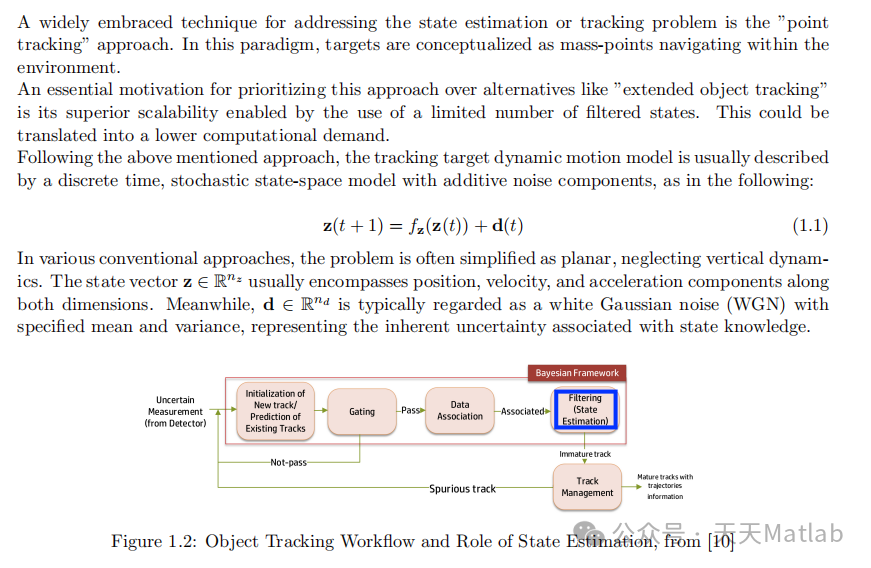

本项目的核心内容是设计一个能够集成到典型目标检测与跟踪工作流程中的MHE滤波器。该设计方案主要包含以下几个关键组成部分：

目标运动模型：首先需要建立精确的目标运动模型。由于真实场景中目标的运动通常是非线性的，因此我们选择使用非线性运动模型来描述目标的运动状态。例如，可以使用匀加速模型，或者更复杂的机动模型，来模拟目标的运动轨迹。运动模型需要考虑到目标的物理特性，如质量、惯性等，以及外部环境的影响，如风阻、摩擦力等。
传感器测量模型：传感器测量模型描述了传感器如何将目标的运动状态转化为测量值。该模型需要考虑到传感器的特性，如测量精度、测量范围、采样频率等。此外，还需要对测量噪声进行建模，例如可以使用高斯分布来描述测量噪声的统计特性。
成本函数设计： MHE的核心是求解一个最优化问题，因此需要设计一个合适的成本函数。成本函数通常由两部分组成：一是状态误差成本，用于衡量估计状态与真实状态之间的差异；二是测量误差成本，用于衡量预测测量值与实际测量值之间的差异。成本函数的权重需要根据实际情况进行调整，以平衡状态估计的精度和对测量噪声的抑制。

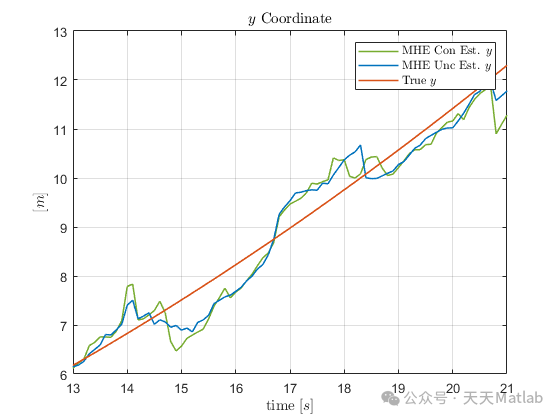

约束条件： MHE能够方便地引入物理约束，例如目标的速度限制、运动范围限制等。这些约束条件可以有效地限制估计结果的范围，防止估计结果出现不合理的跳变，提高估计精度和鲁棒性。
优化求解器选择： MHE需要实时求解一个最优化问题，因此优化求解器的选择至关重要。我们需要选择一个能够高效、稳定地求解非线性约束优化问题的求解器。常用的求解器包括内点法、序列二次规划（SQP）等。

为了验证该MHE滤波器的性能，我们分别在Matlab和Simulink环境下进行了仿真。

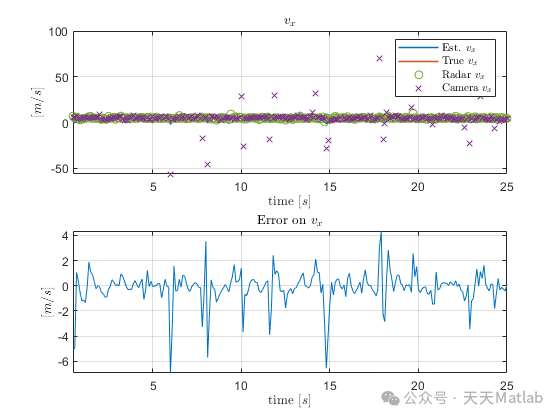

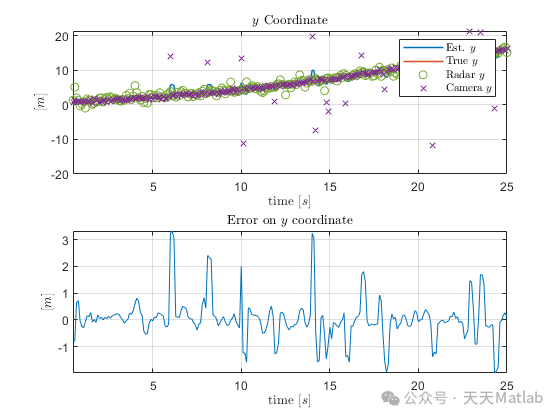

Matlab仿真：在Matlab环境下，我们主要关注算法的精度和鲁棒性。我们设计了多种不同的目标运动轨迹和传感器测量场景，例如直线运动、圆周运动、随机运动，以及高噪声、遮挡等情况。通过比较MHE滤波器和EKF滤波器的估计结果，我们可以评估MHE滤波器在不同场景下的性能表现。 Matlab环境下，我们可以更容易地分析算法的中间变量和状态，方便我们对算法进行调试和优化。

Simulink仿真：在Simulink环境下，我们主要关注算法的实时性。Simulink是一个动态系统建模和仿真平台，它可以模拟真实系统的运行环境。通过在Simulink环境下进行仿真，我们可以评估MHE滤波器在实际系统中的运行性能，例如计算延迟、CPU占用率等。Simulink环境还可以与硬件设备进行集成，方便我们进行硬件在环测试。

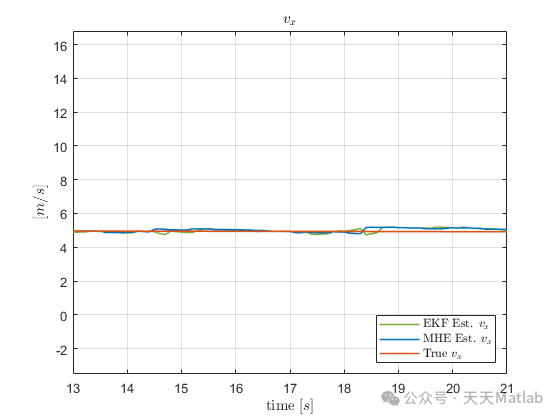

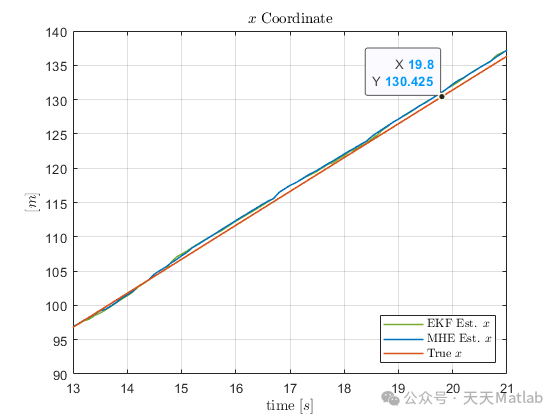

与EKF对比：为了全面评估MHE滤波器的性能，我们将其与传统的扩展卡尔曼滤波（EKF）技术进行了对比。 EKF是一种常用的非线性滤波算法，它通过将非线性函数线性化，然后应用卡尔曼滤波的框架进行状态估计。 EKF的优点是计算复杂度低，易于实现。然而，EKF在处理强非线性系统时，其线性化误差会导致估计精度下降。此外，EKF难以处理非高斯噪声，并且难以引入物理约束。通过与EKF的对比，我们可以清晰地看到MHE滤波器在处理非线性系统、非高斯噪声和约束条件方面的优势。

预期结果：我们的目标是证明，相比于传统的EKF方法，所设计的MHE滤波器在目标检测与跟踪任务中能够提供更精确、更鲁棒的实时状态估计。我们期望MHE滤波器能够在以下方面表现出优势：

更高的估计精度：在非线性系统和高噪声环境下，MHE滤波器能够提供比EKF更精确的状态估计。
更好的鲁棒性： MHE滤波器能够更有效地处理传感器测量误差和遮挡等情况，保证系统的稳定运行。
更强的适应性： MHE滤波器能够方便地引入物理约束，例如目标的速度限制、运动范围限制等，从而提高估计精度和鲁棒性。
满足实时性要求：通过优化算法和选择合适的优化求解器，MHE滤波器能够满足实时性要求，使其能够应用于实际系统中。

结论：本文提出了一个基于移动视界估计（MHE）滤波器的目标检测与跟踪系统设计方案。该方案旨在解决传感器测量误差带来的不确定性问题，并利用非线性模型和物理约束，实现实时、最优的估计性能。通过在Matlab和Simulink环境下进行仿真，并与EKF滤波器进行对比，我们期望证明该MHE滤波器在目标检测与跟踪任务中能够提供更精确、更鲁棒的实时状态估计，为目标检测与跟踪技术的进一步发展提供新的思路和方法。未来的研究方向可以包括优化MHE的计算效率，探索自适应的视界长度选择方法，以及将MHE与其他目标检测算法进行融合，进一步提高系统的整体性能。

📣 部分代码

function F_eval = computeFJacobian(Ts,z_k)%computeFJacobian%    F_eval = computeFJacobian(Ts,z_k(1,1),z_k(2,1),z_k(3,1),z_k(4,1),z_k(5,1))%    This function was generated by the Symbolic Math Toolbox version 9.2.%    22-Aug-2023 14:51:14t2 = Ts.*z_k(5,1);t5 = 1.0./z_k(5,1);t3 = cos(t2);t4 = sin(t2);t6 = t5.^2;t7 = t3-1.0;t8 = t4.*t5;t9 = t5.*t7;F_eval = reshape([1.0,0.0,0.0,0.0,0.0,0.0,1.0,0.0,0.0,0.0,t8,-t9,t3,t4,0.0,t9,t8,-t4,t3,0.0,-Ts.*t8.*z_k(4,1)-t4.*t6.*z_k(3,1)-t6.*t7.*z_k(4,1)+Ts.*t3.*t5.*z_k(3,1),Ts.*t8.*z_k(3,1)-t4.*t6.*z_k(4,1)+t6.*t7.*z_k(3,1)+Ts.*t3.*t5.*z_k(4,1),-Ts.*t3.*z_k(4,1)-Ts.*t4.*z_k(3,1),Ts.*t3.*z_k(3,1)-Ts.*t4.*z_k(4,1),1.0],[5,5]);
