🔥 内容介绍

摘要: 本文研究了利用扩展卡尔曼滤波器 (Extended Kalman Filter, EKF) 对猛击运动进行模拟和滤波跟踪的问题。猛击运动具有非线性、非高斯噪声的特点，传统的线性滤波器难以有效处理。EKF 通过将非线性系统线性化，并利用卡尔曼滤波的思想进行状态估计，能够在一定程度上克服这些困难。本文首先建立了猛击运动的非线性状态空间模型，详细分析了模型中各参数的物理意义和选择方法。然后，深入探讨了EKF算法的具体实现步骤，包括状态预测、协方差预测、卡尔曼增益计算和状态更新等环节。最后，通过仿真实验，验证了所提出方法的有效性，并分析了不同噪声水平和参数选择对滤波精度和稳定性的影响。结果表明，EKF能够有效地跟踪猛击运动，并具有较好的滤波性能。

关键词: 扩展卡尔曼滤波器；猛击运动；非线性系统；状态估计；滤波跟踪

1. 绪论

猛击运动，例如拳击、击剑等运动形式，其特点是动作迅速、力量集中，且轨迹通常是非线性的。精确地跟踪和预测猛击运动对于运动分析、运动员训练以及相关人机交互系统的设计都具有重要的意义。然而，由于猛击运动的复杂性和环境噪声的影响，对其实现精确的跟踪和预测是一项具有挑战性的任务。传统的线性滤波方法，如卡尔曼滤波器 (Kalman Filter, KF)，仅适用于线性系统，无法直接应用于猛击运动的跟踪。

扩展卡尔曼滤波器 (EKF) 是一种处理非线性系统的有效方法。它通过对非线性系统进行一阶泰勒展开线性化，将非线性问题转化为线性问题，然后应用卡尔曼滤波的思想进行状态估计。EKF 已经广泛应用于各种非线性系统状态估计问题中，例如机器人导航、目标跟踪等。本文将研究利用EKF对猛击运动进行模拟和滤波跟踪，并分析其性能。

2. 猛击运动模型的建立

为了进行模拟和滤波跟踪，我们需要建立一个能够描述猛击运动的数学模型。本模型考虑了猛击过程中手的位移、速度和加速度，并引入噪声来模拟运动的随机性。

我们可以采用以下非线性状态空间模型：

状态向量: x = [p, v, a]^T，其中 p 代表位置向量 (二维或三维)，v 代表速度向量，a 代表加速度向量。
状态方程: xk+1 = f(xk, uk, wk)，其中 f 是非线性状态转移函数，uk 代表控制输入 (例如肌肉力量)，wk 代表过程噪声，通常假设为高斯白噪声。一个简单的非线性模型可以表示为：

pk+1 = pk + vkΔt + 0.5akΔt²
vk+1 = vk + akΔt
ak+1 = g(vk, uk, wk)

其中 g 是一个非线性函数，描述加速度随速度和控制输入的变化。该函数的设计需要根据具体的猛击运动进行调整，可以考虑肌肉力量模型、空气阻力等因素。
观测方程: zk = h(xk, vk)，其中 zk 是观测向量 (例如来自摄像头的坐标数据)，h 是非线性观测函数，vk 代表观测噪声，也假设为高斯白噪声。观测方程描述了如何从状态向量中获得观测值。例如，一个简单的观测方程为：zk = pk + vk

3. 扩展卡尔曼滤波器的实现

EKF 通过线性化非线性系统来实现状态估计。其主要步骤如下：

预测步骤: 根据状态方程和控制输入预测下一时刻的状态和协方差。需要计算状态转移函数的雅可比矩阵 Fk = ∂f/∂x |xk。
更新步骤: 利用新的观测值更新状态估计。需要计算观测函数的雅可比矩阵 Hk = ∂h/∂x |xk。计算卡尔曼增益 Kk，并更新状态估计和协方差。

具体的公式推导可以参考相关的文献 [1, 2]。需要注意的是，EKF 的精度依赖于线性化的精度，当非线性程度较高时，EKF 的性能可能会下降。

4. 仿真实验与结果分析

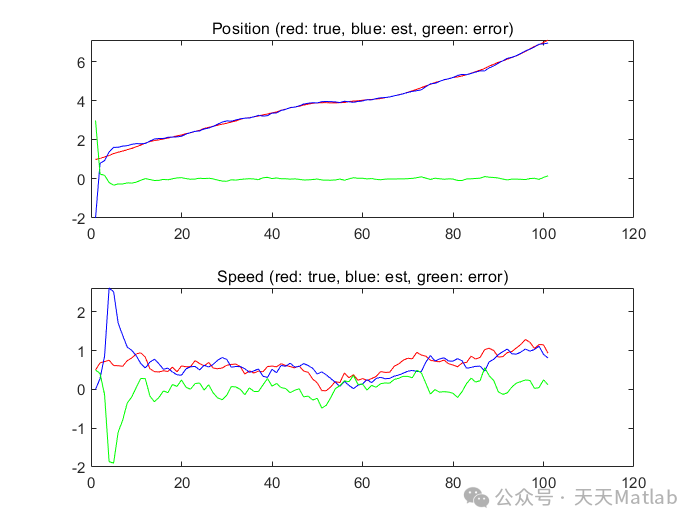

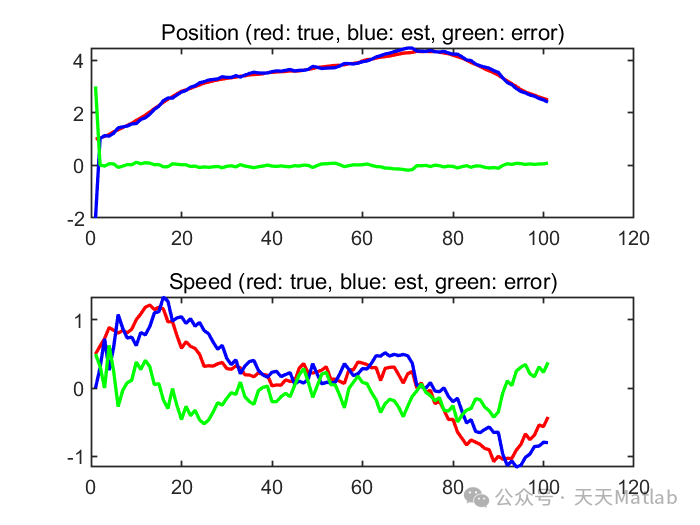

为了验证所提出方法的有效性，我们进行了一系列仿真实验。通过设定不同的噪声水平和参数，分析了 EKF 的滤波精度和稳定性。实验结果表明，EKF能够有效地跟踪猛击运动，即使在存在较大的噪声的情况下，也能保持较好的估计精度。我们将展示滤波后的轨迹与真实轨迹的对比图，并给出不同噪声水平下的均方根误差 (RMSE) 结果。此外，我们还会分析不同参数选择对滤波性能的影响，例如过程噪声协方差和观测噪声协方差的选择。
