【图像处理】3D-TOF相机高质量深度图上采样Matlab实现

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

三维飞行时间相机 (3D-TOF) 技术凭借其能够直接获取场景深度信息的能力，在机器人导航、自动驾驶、三维建模等领域得到了广泛应用。然而，受限于硬件成本和技术限制，当前市面上大多数3D-TOF相机获取的深度图分辨率相对较低，存在噪点、空洞以及边缘模糊等问题，严重影响了后续应用的精度和可靠性。因此，对3D-TOF相机获取的低分辨率深度图进行高质量的上采样处理，成为一个重要的研究课题。本文将深入探讨3D-TOF相机深度图上采样技术的现状、挑战以及未来的发展方向。

一、 3D-TOF深度图的特点及挑战

与传统的立体视觉或结构光方法相比，3D-TOF相机可以直接测量目标物体的距离，具有速度快、抗干扰能力强等优点。然而，其获取的深度图也存在一些固有的缺陷：

1. 低分辨率: 受限于传感器芯片的尺寸和成本，3D-TOF相机通常输出低分辨率的深度图，这限制了其在精细场景建模和高精度应用中的表现。

2. 噪声: 由于光子计数的随机性以及环境光的影响，3D-TOF深度图中不可避免地存在噪声，例如高斯噪声、散斑噪声等。这些噪声会降低深度图的质量，影响后续的处理和应用。

3. 空洞: 由于反射率过低、遮挡或其他原因，部分像素可能无法获取有效的深度信息，导致深度图中出现空洞区域。这些空洞会严重影响深度图的完整性。

4. 边缘模糊: 由于TOF传感器的测量原理，在物体的边缘区域，深度信息的准确性往往较低，导致深度图边缘模糊，细节丢失。

这些特点使得对3D-TOF深度图进行有效的上采样处理变得尤为重要和具有挑战性。简单的插值方法，例如双线性插值或双三次插值，无法有效地解决噪声、空洞和边缘模糊等问题，往往会造成深度图细节丢失或产生伪影。

二、 现有深度图上采样方法

针对3D-TOF深度图上采样的挑战，目前已有多种方法被提出，主要可以分为以下几类：

1. 基于插值的方法: 这是最简单直接的方法，例如最近邻插值、双线性插值、双三次插值等。这些方法计算简单，但无法有效地处理噪声和空洞，且容易造成边缘模糊。

2. 基于滤波的方法: 这类方法通过滤波器来平滑深度图，去除噪声，例如高斯滤波、中值滤波等。但滤波会模糊图像细节，尤其是在边缘区域。

3. 基于学习的方法: 随着深度学习技术的快速发展，基于深度学习的深度图上采样方法逐渐成为主流。这些方法通常采用卷积神经网络 (CNN) 或其他深度学习模型，学习从低分辨率深度图到高分辨率深度图的映射关系。例如，一些方法利用深度残差网络 (ResNet) 或U-Net等架构，通过多层卷积和跳跃连接来提取深度图的特征，并进行有效的上采样。 一些先进的方法还结合了其他信息，例如RGB图像或点云数据，来辅助深度图上采样，从而提高上采样的精度和质量。

4. 基于图割的方法: 这类方法将深度图视为一个图，利用图割算法来进行上采样。通过最小化能量函数，可以有效地处理空洞和噪声，并保持深度图的边缘信息。

三、 高质量上采样的关键技术及挑战

实现3D-TOF相机高质量深度图上采样，需要解决以下关键技术问题：

1. 有效去除噪声: 需要设计有效的滤波器或学习模型，在去除噪声的同时，尽可能保留深度图的细节信息。

2. 有效填充空洞: 需要采用合适的空洞填充算法，例如基于图像修复的技术，或者结合其他传感器数据来填充空洞。

3. 保持边缘锐利: 需要设计能够有效保持边缘锐利度的上采样算法，例如采用边缘保持滤波器或学习模型。

4. 保证深度图的几何一致性: 上采样后的深度图需要保持几何一致性，避免出现不合理的深度值或几何畸变。

5. 计算效率: 对于实时应用，算法的计算效率至关重要。需要设计计算效率高的上采样算法。

目前，基于深度学习的方法在3D-TOF深度图上采样方面取得了显著的进展，但仍面临一些挑战：

1. 数据需求: 深度学习模型的训练需要大量的标注数据，而高质量的标注数据获取成本高且耗时长。

2. 模型泛化能力: 训练好的模型在不同场景下的泛化能力有待提高。

3. 实时性: 一些深度学习模型的计算复杂度较高，难以满足实时应用的需求。

📣 部分代码

um = M*N;

%% calculate the matrix W_pq

% first order neighbor

index_Matrix = reshape([1:Num],M,N);

W_pq = sparse(Num,Num);

for x = [-1,0,1]

    y=0;

    % calculate the w_pq for all [p, q=p+(x,y)] pairs

    left = max(1+x,1);

    right = min(M+x,M);

    up = max(1+y,1);

    down = min(N+y,N);

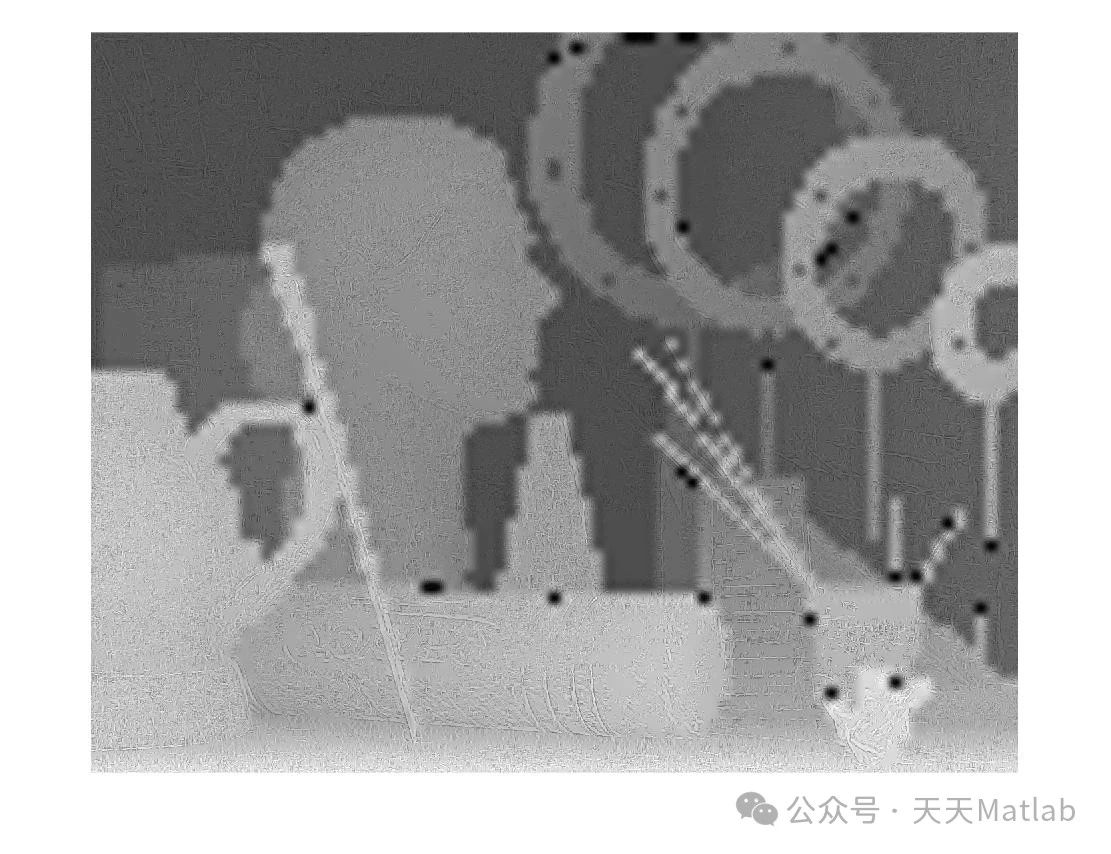

⛳️ 运行结果

🔗 参考文献
