【语音分析】基于matlab的语音信号语谱图分析（窄带和宽带）

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

作业要求：

用matlab实现对一段语音数据的语谱图（窄带和宽带）的画图分析。要求：

1，有读取语音文件和实现语谱图的代码及注释；

2，针对单音节的分析：元音、辅音；

3，针对连续语音的分析；

4，分析出VOT、过渡音征等指标；

5，有原语音波形图和语谱图的列举。

实验原理及实验结果：

语音在宽带语图上的表现， 可分为几种模式：①短脉冲直条（又称冲直条），②无规则乱纹，③阔横杠。在分析辅音的发音方法上，冲直条表示塞音或塞擦音的除阻段；乱纹表示清辅音的摩擦段或送气段。横杠表示一切浊音，包括元音和浊辅音的基频和共振峰。这3种模式的单独出现或组合就构成一切语音的模式,它代表了一切语音的音色。在频率坐标上，共振峰横杠的分布位置代表某种元音或浊辅音，而冲直条和乱纹的分布区域（中心频率和下限频率）可用来辨认辅音的发音部位。

语谱图可以分为宽带和窄带，根据所需要的信息不同，采用不同的分析窗长，获得不同的结果。宽带谱图主要是用来获得共振峰等信息，窄带谱图主要可以获得基频等信息。

一、辅音：b，清音

1、宽带语图



辅音在语图上都只是由横杠（共振峰）、竖条（冲直条）和乱纹三种最基本纹样的单独出现或共同出现所组成的。

图中与垂直频率轴平行的线条，在时间上持续时间很短，在频率轴上集中区位置随不同的辅音而不同。



辅音b的宽带语谱图

2、窄带语音图



二、元音：a，为浊音



1、宽带语图

图中与水平时间轴平行的较宽的黑杠为共振峰，不同元音的共振峰位置不同，通常根据宽带语谱图上各横杠的位置可以区分不同的元音，不同人发音的第一共振峰位置会不同，但其分布结构是相似的。



2、窄带语音图



在此窄带语谱图上，滤波器的带宽能在浊音区分辨出每个谐波。语谱的谐波形式的结构在频率方向清晰可见，并能看到基音频率的时变过程。

3、连续语音：小兔轻轻跳



从cool edit中截取的语谱图

辅音与元音在一个音节中的交替，是由一个音位滑移到另一音位，有一个渐变的过程，这个过程或者连续不断，或者略断即连，视不同辅音而异。

在一个音节中,清辅音中的塞音连上后面元音时,由于清塞音声源是肺气流，而元音是声带音，塞音除阻后，声带音虽立即跟上，但还有很短的一段无声间隙，这一段的时长称为嗓音起始时间（简称VOT），VOT的长短不同和闭塞辅音音色在听辨上有决定性作用。此外，辅音与元音或元音与辅音结合，中间那段过渡因在听感上是辨别辅音的征兆，称为过渡音征，在语图上表现为在元音共振峰横杠前部或后部有弯曲形状，一般以第二共振峰最具有过渡音征的特点。音征的长短和弯曲的走势(或升、或降、或不弯而平)反映了这个辅音的发音部位。因此，嗓音起始时间与过渡音征都是听辨辅音的重要参量。如下图为‘小兔轻轻跳’的语谱图中tu的放大部分，可清楚看到上述特征。

📣 部分代码

frame_num=ceil((x_num-N)/T)+1;        %确定帧的数目

%对最后一帧进行处理

if x_num==N+(frame_num-1)*T                                                %数据正好可以分为整数帧的情况

     x=x;

else                                                                       %如果不为整数帧，需要补0操作

    zero_num=N+(frame_num-1)*T-x_num;                                      %确定补0的数目

    z=zeros(1,zero_num);

    x=x';

    x=[(x) (z)];

    x=x';

end

for i=1:frame_num

    xn(:,i)=x(T*(i-1)+1:T*(i-1)+N);

end

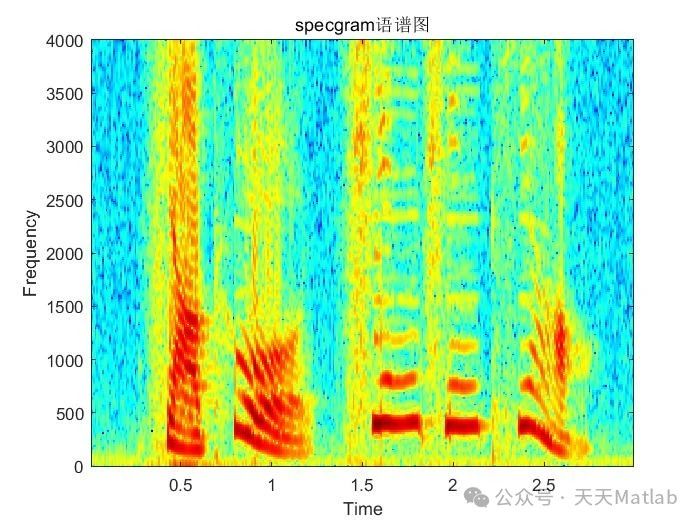

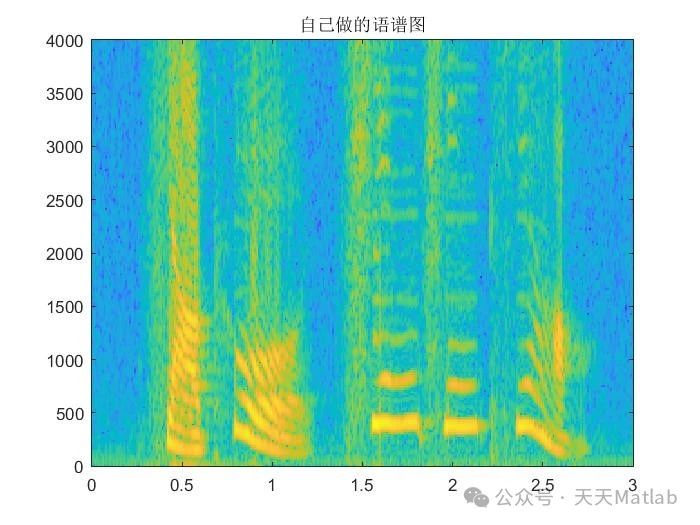

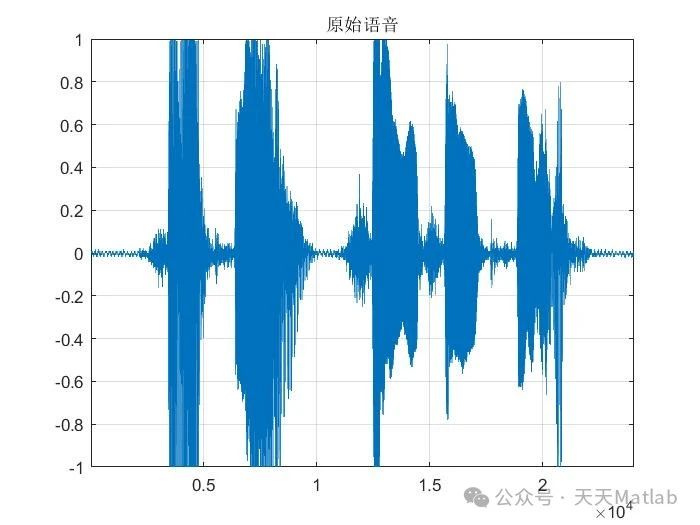

⛳️ 运行结果
