【机器人】基于卡尔曼滤波EKF算法的多机器人定位模型Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

摘要: 多机器人系统在诸多领域展现出巨大的应用潜力，而精确的机器人定位是其高效协同工作的基础。本文深入探讨基于扩展卡尔曼滤波（EKF）算法的多机器人定位模型。首先，分析了多机器人定位问题的复杂性及挑战，包括传感器噪声、环境不确定性以及机器人自身运动模型的不精确性等。随后，详细阐述了EKF算法的原理及在多机器人定位中的应用，着重解释了状态向量设计、系统模型建立以及测量更新等关键步骤。此外，本文还比较分析了不同类型的传感器（例如里程计、GPS、激光雷达）在EKF框架下的融合方法，并讨论了EKF算法的局限性及改进策略，例如无迹卡尔曼滤波（UKF）和粒子滤波等。最后，对未来的研究方向进行了展望，包括鲁棒性增强、算法效率提升以及在复杂环境下的应用等。

关键词: 多机器人系统，机器人定位，扩展卡尔曼滤波，传感器融合，状态估计

1. 引言

近年来，多机器人系统（Multi-Robot Systems, MRS）在诸多领域获得了广泛应用，例如仓储物流、搜索救援、环境监测以及协同探测等。在这些应用场景中，精确的机器人定位是实现多机器人协同的关键。然而，多机器人定位是一个复杂的问题，它涉及到多个机器人之间以及机器人与环境之间的相互作用，并受到各种不确定因素的影响。例如，机器人自身运动模型存在误差，各种传感器（例如里程计、GPS、激光雷达等）不可避免地会产生噪声，环境中的障碍物和动态物体也会对定位精度造成影响。

传统的单机器人定位方法难以直接应用于多机器人系统。为了提高定位精度和鲁棒性，需要考虑机器人之间的信息交互和协同定位。卡尔曼滤波及其扩展形式，例如扩展卡尔曼滤波（Extended Kalman Filter, EKF），因其能够有效处理系统噪声和测量噪声，成为解决多机器人定位问题的常用方法。

2. 多机器人定位问题的挑战

多机器人定位问题面临着诸多挑战：

• 传感器噪声: 各种传感器（里程计、GPS、激光雷达等）都会产生噪声，这些噪声会影响定位精度。里程计容易累积误差，GPS信号在室内环境下常常不可用，激光雷达则容易受到光照条件和反射率的影响。

• 环境不确定性: 机器人运行环境通常是动态且复杂的，例如存在移动的物体、不规则的地形以及未知的障碍物等，这些都会影响定位的准确性。

• 机器人运动模型的不精确性: 机器人运动模型通常是基于简化的假设，例如忽略了车轮打滑和地面不平整等因素，这些都会导致模型与实际情况存在偏差。

• 数据关联问题: 在多传感器融合的场景中，需要解决数据关联问题，即确定来自不同传感器的测量数据是否对应于同一个机器人或同一个环境特征。

• 通信延迟和通信故障: 在多机器人系统中，机器人之间需要进行信息交换，通信延迟和通信故障会影响定位精度和系统的稳定性。

3. 基于EKF的多机器人定位模型

EKF算法是一种非线性卡尔曼滤波算法，它通过一阶泰勒展开将非线性系统线性化，然后应用线性卡尔曼滤波进行状态估计。在多机器人定位中，EKF算法可以有效地融合来自不同传感器的测量数据，提高定位精度。

3.1 状态向量设计: 状态向量通常包含每个机器人的位置和姿态信息，以及可能的其他状态变量，例如速度、加速度等。一个包含N个机器人的状态向量可以表示为：

X = [x1, y1, θ1, x2, y2, θ2, ..., xN, yN, θN]T

其中，(xi, yi)表示第i个机器人的坐标，θi表示其姿态角。

3.2 系统模型建立: 系统模型描述了机器人状态随时间的变化，通常包括运动模型和过程噪声。运动模型可以根据机器人的运动学模型建立，例如差分驱动模型或阿克曼模型。过程噪声表示模型的不确定性。

3.3 测量模型建立: 测量模型描述了传感器测量值与机器人状态之间的关系。不同的传感器具有不同的测量模型，例如：

• 里程计: 测量机器人的位移和旋转角度。

• GPS: 直接测量机器人的位置坐标。

• 激光雷达: 测量机器人与周围环境特征之间的距离和角度。

3.4 EKF算法步骤: EKF算法包括预测步骤和更新步骤：

• 预测步骤: 根据系统模型预测下一时刻的状态和协方差。

• 更新步骤: 根据测量模型和传感器测量值更新状态和协方差。

4. 传感器融合

在多机器人定位中，通常需要融合来自不同传感器的测量数据，以提高定位精度和鲁棒性。EKF框架可以有效地进行传感器融合。不同的传感器数据可以通过不同的测量模型融入到EKF框架中。例如，里程计数据可以用于预测步骤，而GPS和激光雷达数据可以用于更新步骤。

5. EKF算法的局限性及改进策略

EKF算法存在一些局限性：

• 线性化误差: EKF算法通过一阶泰勒展开将非线性系统线性化，当非线性程度较高时，线性化误差会较大，影响定位精度。

• 计算复杂度: EKF算法的计算复杂度较高，尤其是在高维状态空间中。

为了克服EKF算法的局限性，可以采用一些改进策略，例如无迹卡尔曼滤波（Unscented Kalman Filter, UKF）和粒子滤波（Particle Filter）。UKF算法通过确定性采样方法来近似非线性函数的概率分布，而粒子滤波算法通过蒙特卡洛方法来估计概率分布。这些算法在处理高非线性系统方面比EKF算法具有更好的性能。

6. 结论与未来展望

本文详细介绍了基于EKF算法的多机器人定位模型。EKF算法能够有效地融合来自不同传感器的测量数据，提高定位精度和鲁棒性。然而，EKF算法也存在一些局限性，需要进一步改进。未来的研究方向包括：

• 增强算法的鲁棒性: 提高算法对传感器噪声、环境不确定性和模型误差的鲁棒性。

• 提高算法的效率: 降低算法的计算复杂度，使其能够应用于实时系统。

• 在复杂环境下的应用: 研究算法在复杂环境（例如拥挤环境、非结构化环境）下的应用。

• 探索更高级的滤波算法: 研究基于UKF、粒子滤波等更高级算法的多机器人定位方法。

• 结合深度学习技术: 将深度学习技术与EKF算法相结合，进一步提高定位精度和鲁棒性。

通过持续的研究和发展，基于EKF算法及其他先进算法的多机器人定位技术将在更多领域发挥关键作用，推动多机器人系统朝着更智能、更可靠的方向发展。

📣 部分代码

%   localizes a moving robot using EKF algorithm...

%   stationary robots act as landmarks to moving robots

%   Localize robot using encoders only

movingRobot=moveRobot(movingRobot,ut_actual);

%   refine the estimated pose via relative measurements

movingRobot=correctPoseEstimates(movingRobot,stationaryRobot);

end

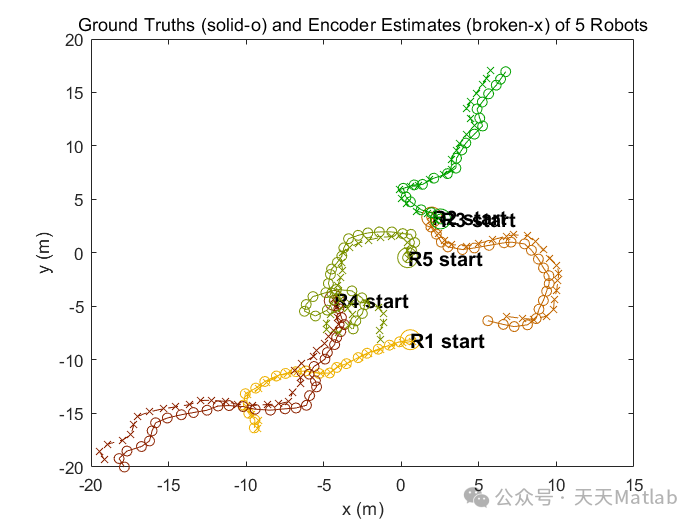

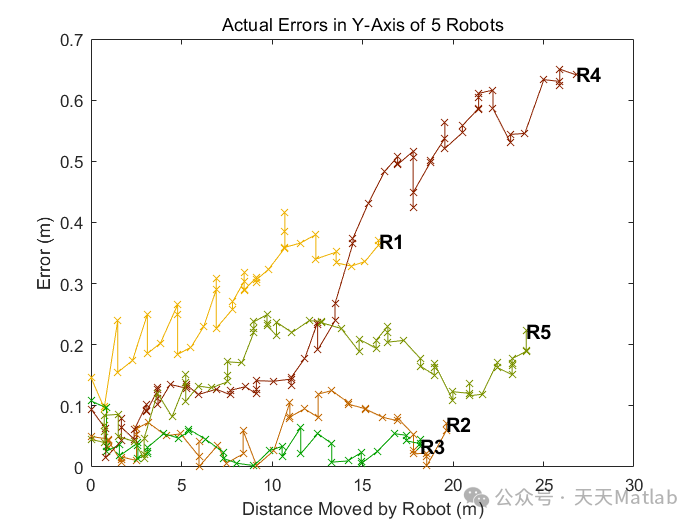

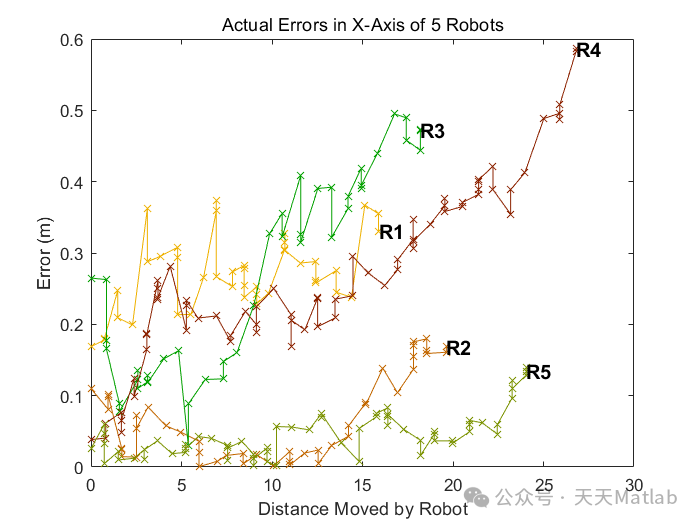

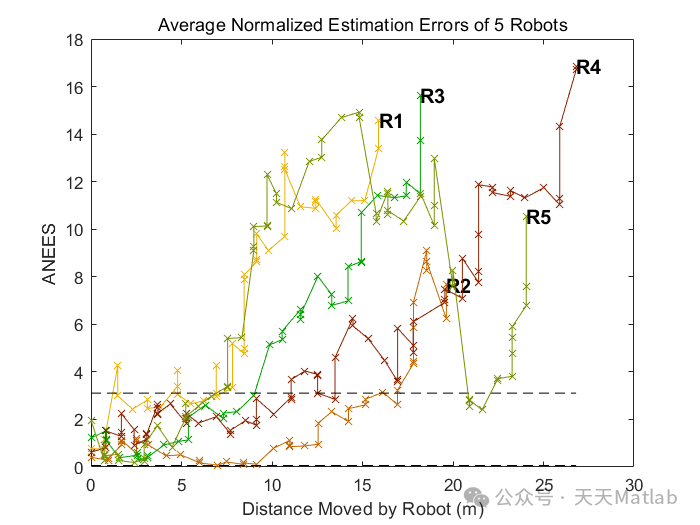

⛳️ 运行结果

🔗 参考文献
