【电磁】使用 FDM 计算 I-SECTION 的电场和电势分布附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

摘要: 本文探讨利用有限差分法 (Finite Difference Method, FDM) 计算 I 型截面导体在静电场下的电场和电势分布问题。文章首先阐述了 FDM 的基本原理及其在电磁场计算中的应用，然后详细介绍了针对 I 型截面这一特定几何形状的网格划分方法及边界条件的处理策略。最后，通过数值模拟和结果分析，验证了 FDM 方法在解决该问题的有效性和精度，并讨论了方法的局限性和改进方向。

关键词: 有限差分法，电场，电势，I 型截面，静电场，数值模拟

1. 引言

电场和电势的分布是电磁学中的基础问题，在诸多工程领域，例如电力系统、微电子器件设计和高压设备等，都具有重要的应用价值。对于形状复杂的导体，精确解析求解电场和电势分布往往非常困难，甚至不可解。数值方法，例如有限元法 (FEM)、边界元法 (BEM) 和有限差分法 (FDM)，成为解决这类问题的有效途径。其中，FDM 方法因其概念简洁、易于编程实现而受到广泛关注。本文将重点关注利用 FDM 计算 I 型截面导体在静电场下的电场和电势分布。

2. 有限差分法基本原理

FDM 方法的基本思想是将连续的偏微分方程离散化，将其转化为代数方程组进行求解。在静电场问题中，电势满足拉普拉斯方程：

∇²V = 0

其中，V 为电势，∇² 为拉普拉斯算子。利用泰勒展开式，可以将拉普拉斯算子用差分方程近似表示。常用的差分格式包括二阶中心差分、一阶向前差分和一阶向后差分等。以二阶中心差分为例，在二维情况下，拉普拉斯方程的离散形式为：

(V_i+1,j - 2V_i,j + V_i-1,j)/Δx² + (V_i,j+1 - 2V_i,j + V_i,j-1)/Δy² = 0

其中，V_i,j 表示网格点 (i, j) 处的电势值，Δx 和 Δy 分别为 x 方向和 y 方向的网格间距。 通过对整个计算区域进行网格划分，可以得到一个大型的代数方程组，求解该方程组即可得到各网格点上的电势值。电场强度 E 则可以通过电势的梯度计算得到：

E = -∇V

同样，梯度也可以用差分格式近似计算。

3. I 型截面网格划分及边界条件

对 I 型截面进行网格划分需要考虑其特殊的几何形状。为了保证计算精度，需要在截面边缘和拐角处采用更密的网格划分，以精确捕捉电场和电势的剧烈变化。常用的网格划分方法包括结构化网格和非结构化网格。结构化网格易于编程实现，但对于复杂几何形状的适应性较差；非结构化网格则具有更高的适应性，但编程实现较为复杂。本文选择采用结构化网格，通过对 I 型截面进行矩形区域的覆盖，并适当调整网格间距来提高计算精度。

边界条件的处理对于 FDM 计算的精度至关重要。对于 I 型截面导体，通常采用狄利克雷边界条件，即在导体表面设定已知的电势值。例如，可以将导体表面电势设为 0 或其他已知值。在计算区域的外边界，可以采用不同的边界条件，例如狄利克雷边界条件、诺伊曼边界条件或混合边界条件，具体选择取决于实际问题。

4. 数值模拟与结果分析

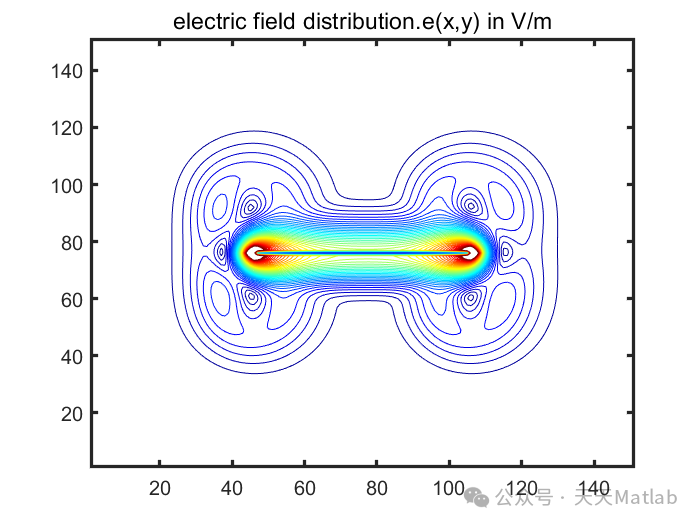

利用 MATLAB 或 Python 等编程语言，可以实现 FDM 计算 I 型截面电场和电势分布的程序。程序需要包含网格生成、边界条件设定、方程组求解和结果显示等模块。通过改变网格密度和边界条件，可以研究不同参数对计算结果的影响。

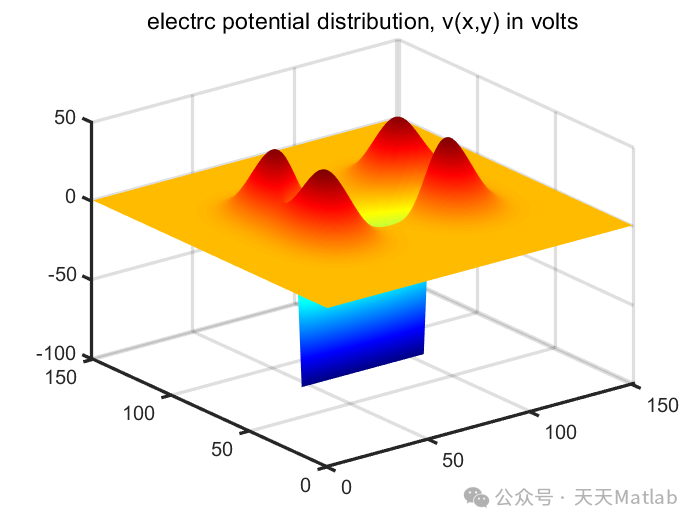

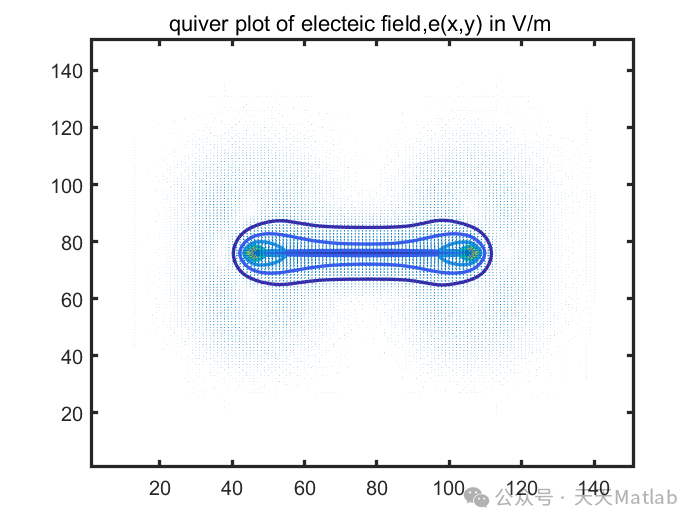

数值模拟结果将以图像或表格的形式展现电势和电场强度的分布。可以对结果进行误差分析，例如与解析解进行比较 (如果存在解析解) 或与其他数值方法的结果进行对比，以验证 FDM 方法的精度和可靠性。

5. 结论与展望

本文利用 FDM 方法对 I 型截面导体在静电场下的电场和电势分布进行了数值模拟。结果表明，FDM 方法能够有效地解决该问题，并能够达到一定的精度。然而，FDM 方法也存在一些局限性，例如对于复杂几何形状的适应性较差，以及网格密度对计算精度和效率的影响较大。未来的研究可以考虑改进网格划分方法，例如采用非结构化网格或自适应网格技术，以提高计算精度和效率。此外，可以探索将 FDM 方法与其他数值方法结合，例如多重网格法，以进一步提高计算效率。

📣 部分代码

mpx=ceil(nx/2);    % mid-point of x

mpy=ceil(ny/2);    % mid-point of y

ni=50;             % number of iterations

v=zeros(nx,ny);

% initializing edge potentials

v(1,:)=0;

v(nx,:)=0;

v(:,1)=0;

v(:,ny)=0;

% initializing corner potentials

v(1,1)=0.5*(v(1,2)+v(2,1));

v(nx,1)=0.5*(v(nx-1)+v(nx,2));

v(1,ny)=0.5*(v(1,ny-1)+v(2,ny));

v(nx,ny)=0.5*(v(nx,ny-1)+v(nx-1,ny));

length_plate=51; % length of plate in terms of grids

length_plate1=60; % length of middle plate
