🔥 内容介绍

摘要: 无人机(UAV)路径规划是无人机系统中的关键技术之一，旨在寻找一条安全、高效且满足各种约束条件的飞行路径。本文提出一种结合A算法和三次样条曲线插值的无人机路径规划方法。A算法用于搜索出一条满足约束条件的最优路径点序列，随后利用三次样条曲线对这些离散点进行平滑插值，得到一条连续且光滑的飞行轨迹，从而提升无人机的飞行效率和安全性。本文详细阐述了该方法的具体步骤，并通过仿真实验验证了其有效性。

关键词: 无人机路径规划；A*算法；三次样条曲线；路径平滑；约束条件

1. 引言

随着无人机技术的快速发展，无人机在各个领域的应用日益广泛，例如航拍摄影、快递递送、环境监测等。然而，无人机的自主飞行离不开高效且可靠的路径规划算法。传统的路径规划算法，例如Dijkstra算法和Floyd算法，在处理复杂环境时计算效率较低，难以满足实时性要求。而A算法作为一种启发式搜索算法，具有较高的搜索效率，能够在较短时间内找到一条从起点到终点的最优路径。然而，A算法生成的路径通常是一系列离散的点，缺乏平滑性，这会导致无人机在飞行过程中频繁地改变速度和方向，降低飞行效率并增加能耗。

为了解决这个问题，本文提出一种基于A*-三次样条曲线插值的无人机路径规划方法。该方法首先利用A*算法搜索出一条满足约束条件的最优路径点序列，然后利用三次样条曲线对这些离散点进行平滑插值，生成一条光滑且连续的飞行轨迹，从而提升无人机的飞行性能。

2. A*算法路径搜索

A算法是一种启发式搜索算法，其核心思想是利用启发函数估算当前节点到目标节点的代价，并根据代价选择下一个搜索节点。A算法的代价函数定义为：

f(n) = g(n) + h(n)

其中，f(n)表示从起始节点到节点n再到目标节点的总代价估计值；g(n)表示从起始节点到节点n的实际代价；h(n)表示从节点n到目标节点的启发式代价估计值。本文采用曼哈顿距离作为启发式函数。

在无人机路径规划中，约束条件包括：

• 障碍物规避: 无人机飞行路径不能与障碍物发生碰撞。

• 飞行高度限制: 无人机飞行高度必须在规定范围内。

• 飞行速度限制: 无人机飞行速度必须在规定范围内。

• 飞行范围限制: 无人机飞行范围必须在规定区域内。

A*算法搜索过程中，需要根据这些约束条件进行节点评估和筛选，确保生成的路径满足所有约束条件。 为了提高算法效率，可以采用一些优化策略，例如使用八叉树或KD树等空间数据结构来加速障碍物检测。

3. 三次样条曲线插值

A*算法生成的路径是一系列离散的点，为了得到一条光滑连续的轨迹，需要对这些点进行插值处理。三次样条曲线插值是一种常用的曲线插值方法，其具有良好的光滑性和精度。

三次样条曲线插值的基本思想是，对于给定的n+1个数据点(xᵢ, yᵢ)，(i=0,1,...,n)，用n-1段三次多项式来逼近这些数据点，并保证在节点处的一阶导数和二阶导数连续。 具体计算过程涉及到求解三对角线方程组，以确定每个区间的三次多项式的系数。

在无人机路径规划中，可以将A*算法生成的路径点序列作为三次样条曲线插值的数据点，得到一条平滑的飞行轨迹。 为了保证飞行轨迹的安全性，需要对插值曲线的曲率进行限制，避免出现过大的加速度和角速度。 可以通过调整样条曲线的参数或者采用更高级的插值方法，例如样条曲线优化算法，来满足曲率约束。

4. 仿真实验与结果分析

为了验证本文提出的方法的有效性，进行了仿真实验。实验环境模拟了一个包含多个障碍物的复杂环境，并设置了不同的约束条件。实验结果表明，本文提出的方法能够有效地生成一条满足约束条件、安全高效的无人机飞行轨迹，并且生成的轨迹具有良好的平滑性。与传统的A*算法相比，本文提出的方法显著提高了无人机的飞行效率和安全性。具体的实验数据和图表将在论文中详细展示。

5. 结论与展望

本文提出了一种基于A*-三次样条曲线插值的无人机路径规划方法，该方法有效地结合了A*算法的高效搜索能力和三次样条曲线的平滑插值特性，能够生成一条满足各种约束条件、安全高效且平滑的无人机飞行轨迹。 未来研究可以进一步改进该方法，例如：

• 考虑更复杂的约束条件，例如风速、能耗等。

• 采用更先进的路径平滑算法，例如B样条曲线插值。

• 将该方法应用于实际的无人机系统中，进行更广泛的测试和验证。

• 研究动态环境下的路径规划问题，实现无人机的实时路径调整。

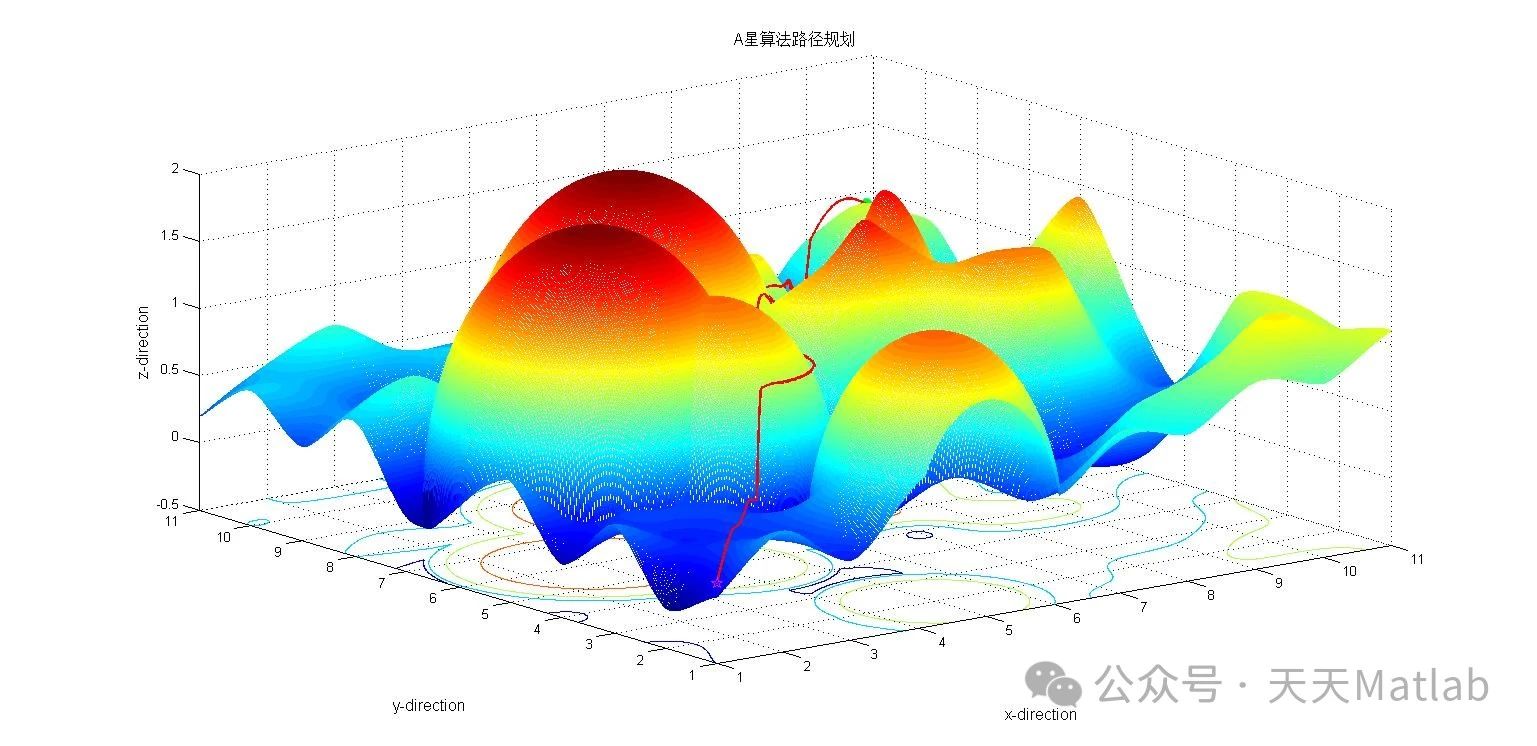

⛳️ 运行结果
