🔥 内容介绍

四旋翼无人机凭借其结构简单、机动性强、易于控制等优点，在诸多领域展现出巨大的应用潜力，例如航拍摄影、快递递送、环境监测等。然而，四旋翼无人机的飞行控制是一个复杂的多变量、非线性系统控制问题。其动力学模型高度非线性，并且受到诸多外界干扰因素的影响，例如风力、气流扰动等。因此，设计一种鲁棒性强、精度高的控制算法至关重要。本文将探讨基于反步法(Backstepping Control)的四旋翼无人机轨迹跟踪控制策略，并利用Simulink和MATLAB进行仿真验证，分析其性能和稳定性。

一、四旋翼无人机动力学建模

精确的动力学模型是进行有效控制设计的基础。四旋翼无人机的动力学模型通常采用牛顿-欧拉法建立。考虑四旋翼无人机的姿态(滚转角φ，俯仰角θ，偏航角ψ)以及位置(x, y, z)，其动力学方程可以表示为：

平移运动:

m(ẍ, ŷ, ℤ)ᵀ = R(φ, θ, ψ)(0, 0, u₁)ᵀ + (0, 0, -mg)ᵀ + d

其中，m为四旋翼质量，g为重力加速度，R为旋转矩阵，u₁为总推力，d为外界扰动。
旋转运动:

J(φ̈, θ̈, ψ̈)ᵀ = S(ω)Jω + τ

其中，J为惯性矩阵，ω为角速度向量，S(ω)为斜对称矩阵，τ为力矩向量。力矩向量τ与四个电机的转速相关。

上述方程组高度非线性，且耦合性强，直接设计控制器比较困难。因此，需要选择合适的控制方法。

二、反步法控制器的设计

反步法是一种有效的非线性控制方法，它将复杂的非线性系统分解成一系列子系统，逐级设计控制器，最终实现对整个系统的控制。对于四旋翼无人机轨迹跟踪问题，反步法可以有效处理其非线性特性和耦合性。

我们将控制目标分解为位置控制和姿态控制两个子系统。

(一) 位置控制子系统:

首先定义位置误差: e₁ = [x - x_d, y - y_d, z - z_d]ᵀ，其中[x_d, y_d, z_d]ᵀ为期望轨迹。设计虚拟控制量u_v = [u_vx, u_vy, u_vz]ᵀ，使得位置误差收敛到零。根据Lyapunov稳定性理论，可以设计虚拟控制律：

u_v = -K₁e₁ - α₁

其中，K₁为正定增益矩阵，α₁为后续步骤中确定的补偿项。

(二) 姿态控制子系统:

姿态控制的目标是使四旋翼无人机姿态跟踪虚拟控制量u_v。首先定义姿态误差，并选择合适的姿态角表示方法(例如欧拉角或四元数)，然后设计相应的控制律来调整力矩τ，使姿态误差收敛。类似地，基于Lyapunov稳定性理论，设计姿态控制律：

τ = -K₂e₂ - α₂

其中，K₂为正定增益矩阵，e₂为姿态误差，α₂为补偿项，用于抵消非线性项和外界扰动。

(三) 参数选择与稳定性分析:

反步法控制器的设计关键在于选择合适的Lyapunov函数和控制增益。通过选择合适的Lyapunov函数，可以保证系统的稳定性。增益矩阵K₁和K₂的选取直接影响系统的收敛速度和鲁棒性。一般情况下，需要通过反复仿真实验来调整参数，以达到最佳的控制效果。稳定性分析可以采用Lyapunov方法，证明在所设计的控制律作用下，系统误差可以收敛到零，从而保证系统的稳定性。

三、Simulink仿真与结果分析

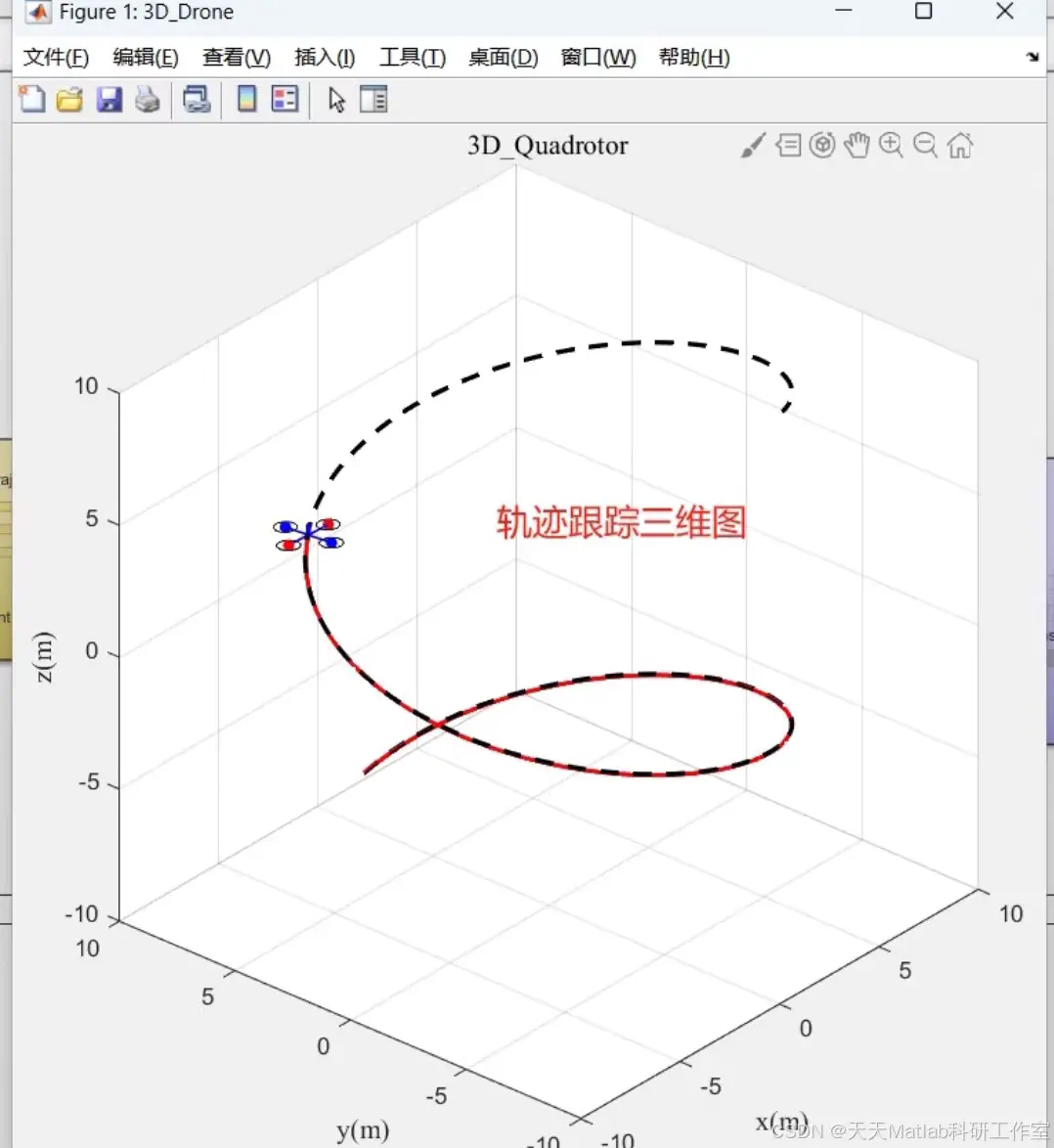

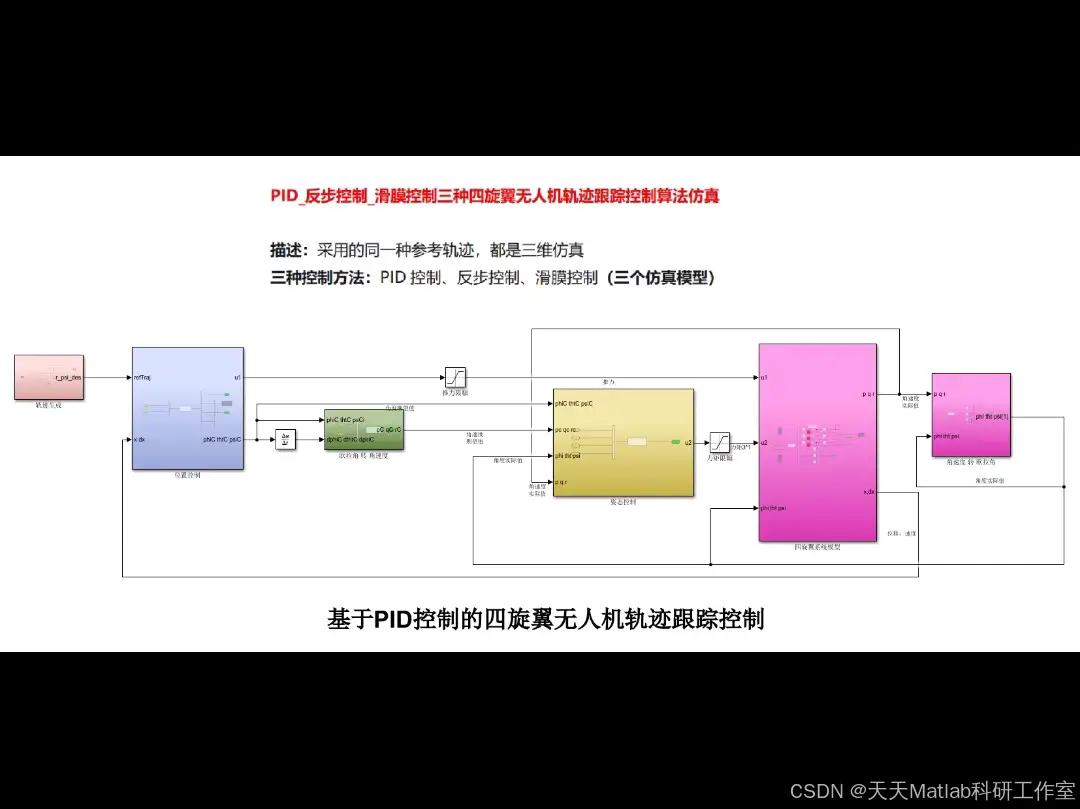

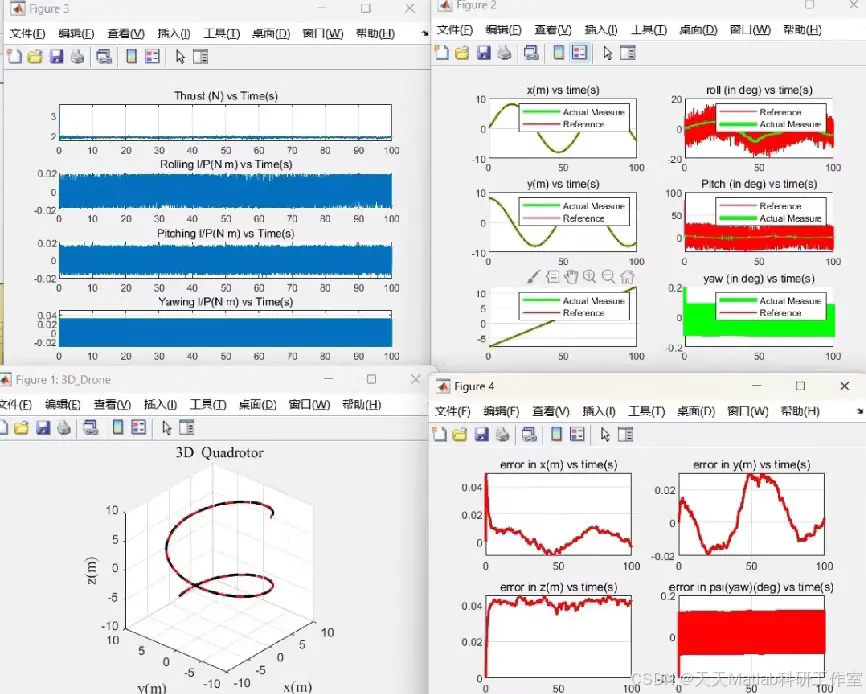

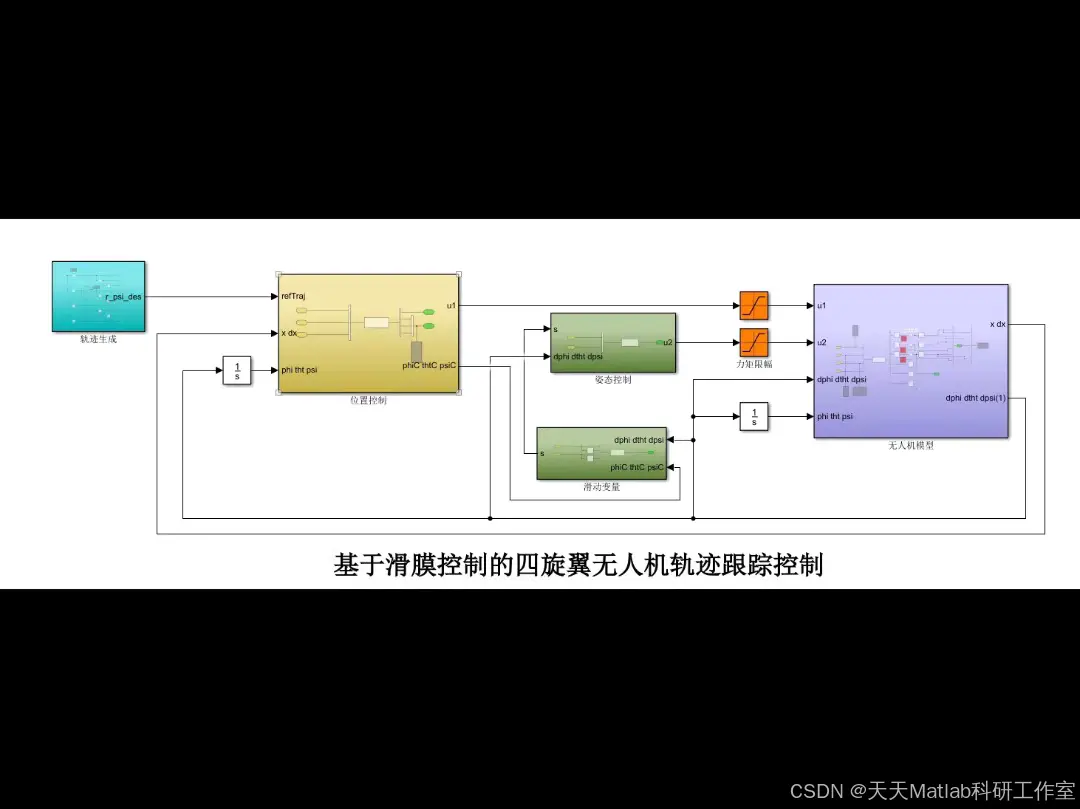

基于MATLAB和Simulink搭建四旋翼无人机的动力学模型和反步法控制器。Simulink提供丰富的模块库，方便搭建复杂的非线性系统模型。在仿真过程中，可以设置不同的期望轨迹，例如圆形轨迹、螺旋轨迹等，并观察四旋翼无人机的姿态和位置跟踪效果。通过分析仿真结果，可以评估反步法控制器的性能，包括跟踪精度、抗扰能力以及稳定性。

四、结论与展望

本文介绍了基于反步法的四旋翼无人机轨迹跟踪控制策略，并利用Simulink和MATLAB进行了仿真验证。仿真结果表明，反步法控制器能够有效地实现四旋翼无人机的轨迹跟踪，并具有较好的鲁棒性和稳定性。

然而，反步法控制器也存在一些不足之处，例如参数整定较为复杂，对模型精度要求较高。未来的研究方向可以集中在以下几个方面：
