🔥 内容介绍

单相并网光伏逆变器是光伏发电系统中的关键部件，其主要作用是将直流的光伏阵列输出转换成与电网同步的交流电，并将其注入电网。为了满足电网连接标准并保证电网的稳定性，并网逆变器需要具备精确的电流控制和良好的滤波性能。本文将详细探讨带LCL滤波器的滞后电流控制单相并网光伏逆变器系统，分析其工作原理、控制策略以及存在的挑战。

LCL滤波器以其优异的滤波性能和较低的谐波含量而被广泛应用于并网逆变器中。相比于传统的LC滤波器，LCL滤波器具有更高的谐振频率，能够更好地抑制高频谐波，从而提高系统的功率质量。然而，LCL滤波器也引入了新的挑战，例如谐振频率处的增益放大和系统的稳定性问题。因此，需要采取有效的控制策略来克服这些挑战，确保系统的稳定运行和高性能输出。

滞后电流控制是一种简单有效的电流控制策略，其基本原理是将电流误差与滞后带进行比较，根据比较结果产生开关信号控制逆变器的开关器件。滞后电流控制具有响应速度快、易于实现等优点，非常适合于并网逆变器的应用。然而，滞后电流控制也存在一些不足，例如开关频率变化大，可能会产生较大的电磁干扰，以及难以精确地控制电流的幅值和相位。

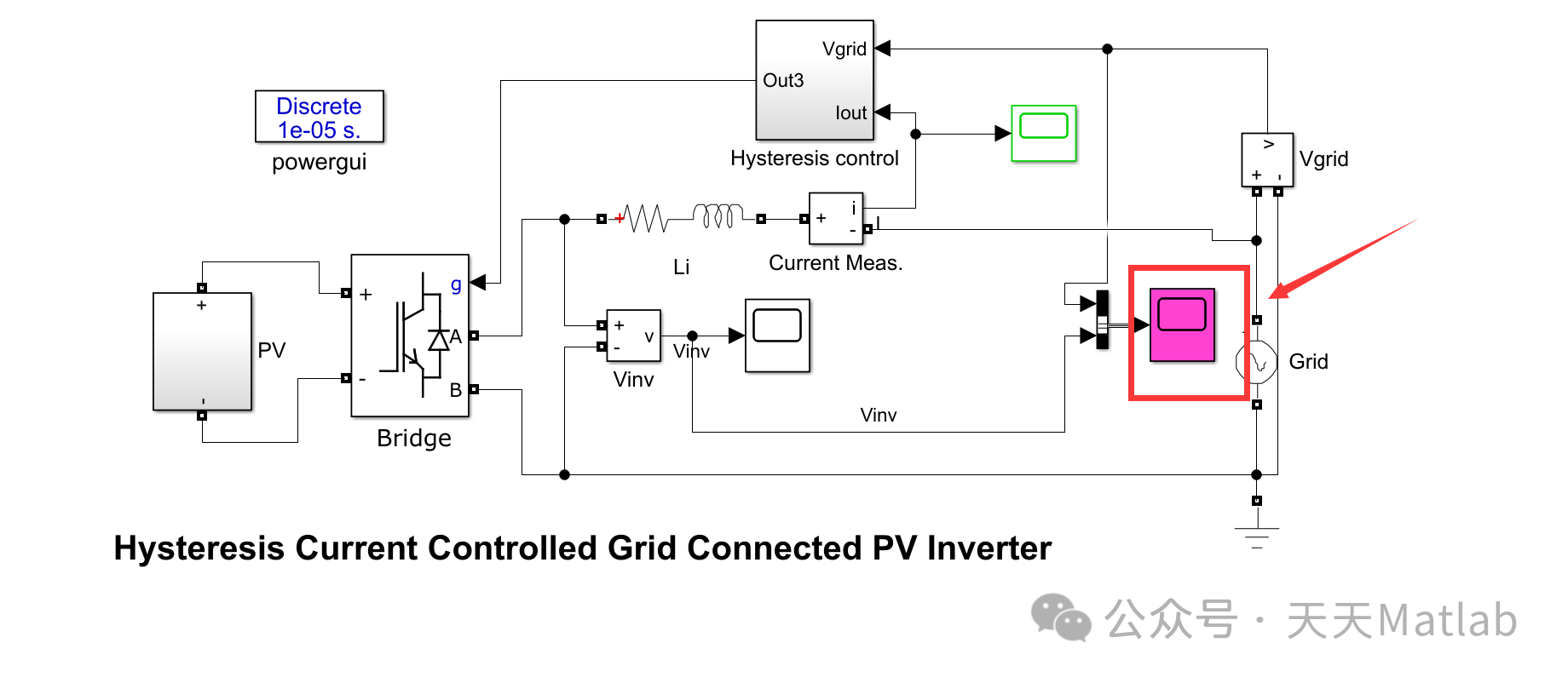

本文将重点探讨如何将滞后电流控制策略应用于带LCL滤波器的单相并网光伏逆变器系统中，并分析其优缺点。首先，我们将详细阐述该系统的拓扑结构，包括光伏阵列、DC/DC变换器、逆变器桥和LCL滤波器等各个部分的工作原理以及相互之间的作用关系。其次，我们将深入分析滞后电流控制算法，包括电流采样、误差计算、滞后比较和开关信号生成等环节。我们将重点关注如何调整滞后带宽度以平衡系统响应速度和开关频率，以及如何抑制由于滞后控制带来的电流纹波。

为了改善滞后电流控制的性能，通常需要结合其他控制技术，例如预测控制或模型预测控制等。这些高级控制技术可以预测未来的电流变化，从而提前调整控制策略，减少电流误差和开关频率波动。本文也将探讨这些高级控制策略在该系统中的应用可能性及其优缺点，并分析其对系统性能的影响。

此外，LCL滤波器的谐振特性是系统稳定性分析的关键。谐振频率的存在可能会导致系统出现谐振放大，甚至导致系统不稳定。为了确保系统的稳定性，需要设计合适的控制器，例如虚拟阻尼电阻等，以抑制谐振，提高系统的鲁棒性。本文将详细讨论LCL滤波器的谐振特性分析，并介绍几种常用的抑制谐振的方法，例如添加虚拟阻尼电阻、采用合适的控制策略等。

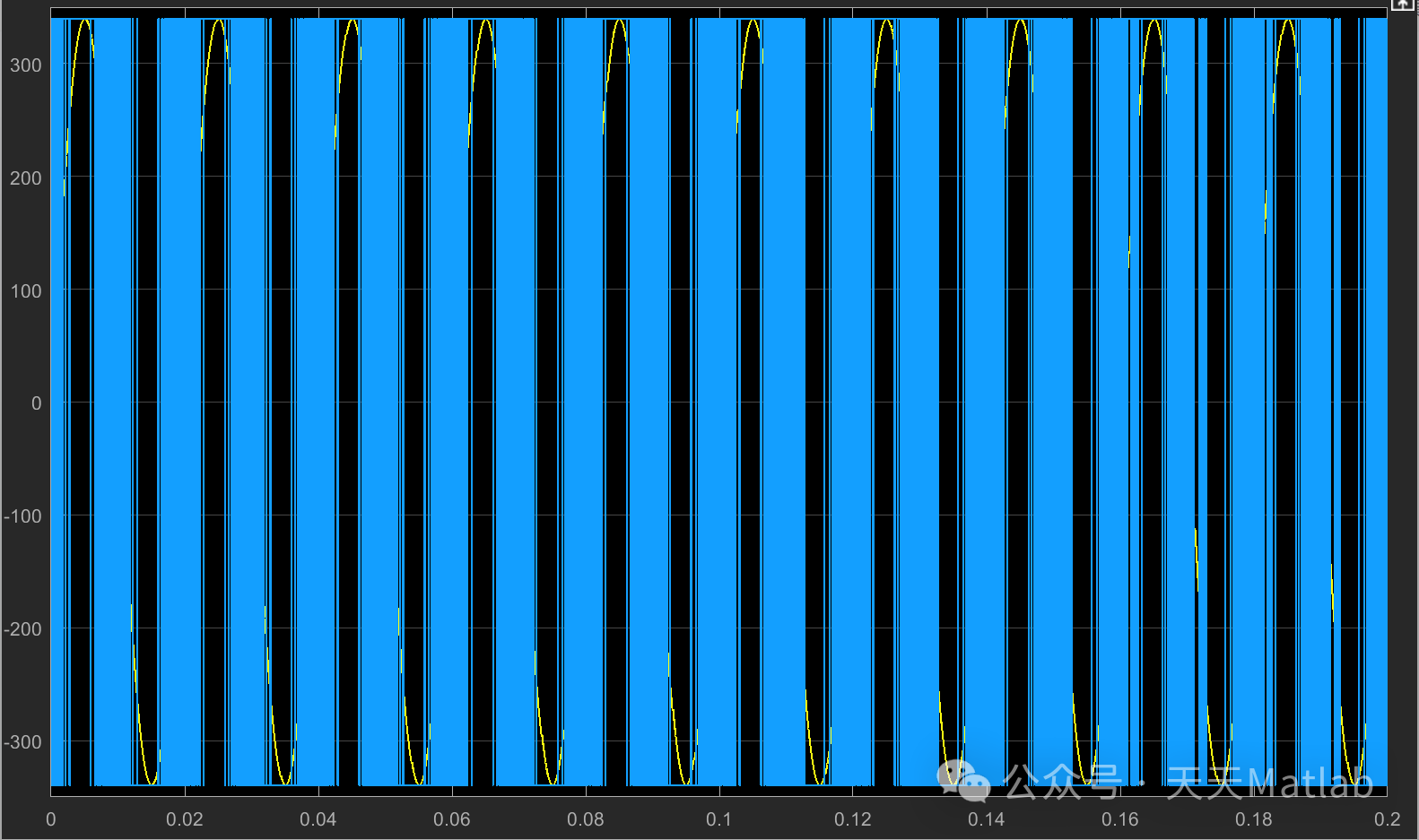

最后，本文将对整个系统进行仿真分析和实验验证。仿真将采用MATLAB/Simulink等仿真工具，对系统在不同工况下的性能进行评估，验证控制策略的有效性。实验验证将基于搭建的实验平台，对实际系统的性能进行测试，并与仿真结果进行对比，进一步验证理论分析的正确性。

总而言之，带LCL滤波器的滞后电流控制单相并网光伏逆变器系统是一个复杂且具有挑战性的课题。本文通过详细分析系统的拓扑结构、控制策略、稳定性分析和仿真实验验证，旨在为该系统的研究和设计提供参考。未来的研究方向可以着重于提高控制精度、降低开关频率波动、增强系统鲁棒性以及提高系统的效率和可靠性等方面。通过不断的研究和改进，带LCL滤波器的滞后电流控制单相并网光伏逆变器系统将在未来光伏发电领域中发挥越来越重要的作用。
