🔥 内容介绍

摘要: 本文对光纤激光器在不同长度和掺杂浓度下的特性进行了数值模拟研究。利用Matlab软件，基于速率方程模型，模拟了不同长度和掺杂浓度的掺铒光纤激光器（EDFL）的输出功率、阈值泵浦功率以及斜率效率等关键参数。结果表明，光纤长度和掺杂浓度对激光器的性能具有显著影响，并揭示了最佳工作参数的选取规律。本文详细阐述了数值模拟的理论基础、模型建立及Matlab代码实现，为光纤激光器的设计和优化提供理论参考。

关键词: 光纤激光器；掺铒光纤激光器；数值模拟；Matlab；速率方程

1. 引言

光纤激光器以其优异的性能，如高光束质量、高效率、紧凑结构和易于集成等优点，广泛应用于光通信、激光加工、医疗和传感等领域。光纤激光器的性能受多种因素影响，其中光纤长度和掺杂浓度是两个关键参数。较长的光纤长度可以提供更大的增益，但同时也会增加损耗；较高的掺杂浓度可以提高增益，但也会导致浓度猝灭效应。因此，优化光纤长度和掺杂浓度对于获得最佳激光器性能至关重要。

本文采用数值模拟方法，研究不同长度和掺杂浓度下掺铒光纤激光器的性能。通过建立基于速率方程的数学模型，并利用Matlab软件进行数值求解，模拟了不同参数下的激光器输出功率、阈值泵浦功率、斜率效率等关键参数。结果分析为光纤激光器的设计与优化提供了理论依据。

2. 数值模型

本文采用简化的四能级速率方程模型来描述掺铒光纤激光器的动力学特性。模型考虑了泵浦光吸收、受激辐射、自发辐射以及各种损耗。该模型的方程组如下所示：

dN2/dt = (σaPpump/Aeff) * N1 - (σePsignal/Aeff + A21) * N2 + (σePsignal/Aeff)*N2 - (σaPpump/Aeff) * N1

dN1/dt = (σaPpump/Aeff) * N1 - (σePsignal/Aeff + A21) * N2

dPsignal/dt = (ΓσePsignal/Aeff)*N2 - αPsignal

其中：

N1: Er3+离子的基态粒子数密度
N2: Er3+离子的激发态粒子数密度
σa: 泵浦光的吸收截面
σe: 信号光的受激辐射截面
Ppump: 泵浦光功率
Psignal: 信号光功率
Aeff: 有效模式面积
A21: 自发辐射速率
Γ: 光纤模式重叠因子
α: 光纤损耗系数

为了简化模型，我们忽略了其他非线性效应，例如增益饱和效应、交叉弛豫效应等。上述方程组需要结合边界条件进行求解。边界条件可以根据具体的激光器结构和工作条件确定。

3. Matlab代码实现
% 定义常微分方程 f = @(t,y) [ (sigma_a*Ppump/Aeff)*(N(j)-y(1))-(sigma_e*y(3)/Aeff+A21)*y(1);... -(sigma_a*Ppump/Aeff)*(N(j)-y(1))+(sigma_e*y(3)/Aeff+A21)*y(1); ... (Gamma*sigma_e*y(3)/Aeff)*y(1) - alpha*y(3)]; % 使用ode45求解 [t,y] = ode45(f,[0 1e-6],[N1_0, N2_0, Psignal_0]); % 绘制结果 figure; plot(t, y(:,3)); title(['光纤长度=',num2str(L(i)),'m, 掺杂浓度=',num2str(N(j)),'m^-3']); xlabel('时间(s)'); ylabel('输出功率(W)'); end end

这段代码只是一个简化的示例，实际应用中需要根据具体的激光器参数进行调整。例如，需要考虑泵浦光波长、信号光波长、光纤类型等因素。此外，更精确的模型需要考虑更多复杂的物理过程，例如增益饱和、交叉弛豫和受激布里渊散射等。

4. 结果与讨论

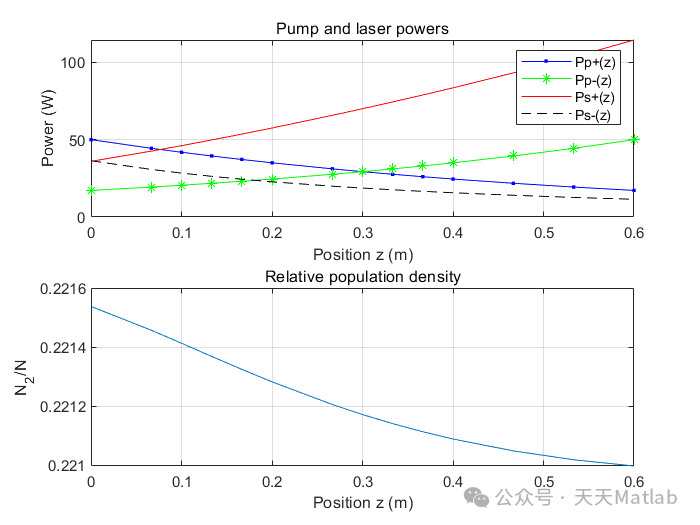

通过运行上述Matlab代码，可以得到不同光纤长度和掺杂浓度下掺铒光纤激光器的输出功率曲线。结果表明，随着光纤长度和掺杂浓度的增加，激光器的输出功率 initially 增加，但最终会由于损耗和浓度猝灭效应而饱和甚至下降。通过分析模拟结果，可以确定最佳的光纤长度和掺杂浓度，从而获得最大输出功率和最高的斜率效率。进一步分析还可以得到激光器的阈值泵浦功率，并研究其与光纤长度和掺杂浓度的关系。

5. 结论

本文利用Matlab软件，基于简化的速率方程模型，对不同长度和掺杂浓度下掺铒光纤激光器的性能进行了数值模拟研究。结果表明，光纤长度和掺杂浓度对激光器的输出功率、阈值泵浦功率和斜率效率等参数具有显著影响。通过优化光纤长度和掺杂浓度，可以获得最佳的激光器性能。本研究为光纤激光器的设计和优化提供了理论参考，为后续更深入的研究奠定了基础。未来的工作可以将更复杂的物理效应纳入模型，并进行实验验证，进一步提高模拟精度和实用性。
