1. 引言

多输入多输出（MIMO）技术作为一种重要的无线通信技术，通过利用多天线系统来提高数据传输速率和信道容量，近年来得到了广泛的应用。在MIMO系统中，信号在传输过程中会受到无线信道的衰落影响，其中瑞利衰落信道是常见的信道模型之一。本文将基于Matlab实现一个4x4 MIMO系统，采用QPSK调制，并模拟瑞利衰落信道，利用零迫（ZF）数字信号检测算法进行接收端的信号恢复，进而评估系统的性能。

2. 系统模型

本文所构建的MIMO系统模型包含以下关键部分：

• 发送端: 4个发送天线，每个天线发射经过QPSK调制的信号。

• 信道: 瑞利衰落信道，每个接收天线与每个发送天线之间存在独立同分布的瑞利衰落信道。

• 接收端: 4个接收天线，每个天线接收来自多个发送天线的叠加信号。

• 接收机: 采用ZF数字信号检测算法，对接收信号进行解调和解映射，恢复发送端的原始数据。

3. 系统实现

3.1 QPSK调制

首先，将待发送的二进制数据流进行QPSK调制。QPSK调制将2比特数据映射到4个不同的相位点，并将这些相位点映射到相应的复数符号上。

3.2 瑞利衰落信道

瑞利衰落信道建模为一个复高斯随机过程，其幅度服从瑞利分布。可以使用Matlab的randn函数生成复高斯随机数，并通过sqrt函数计算其幅度，即可得到瑞利衰落信道模型。

3.3 信道矩阵

信道矩阵描述了发送天线和接收天线之间的信道状态。对于4x4 MIMO系统，信道矩阵是一个4x4的复数矩阵，每个元素代表一个信道系数。

3.4 接收信号

接收信号是发送信号经过信道传输后的叠加结果。接收信号的表达式为：

r = H * s + n

其中，r表示接收信号向量，H表示信道矩阵，s表示发送信号向量，n表示噪声向量。

3.5 ZF数字信号检测

ZF数字信号检测算法是一种基于线性代数的信号检测方法。它利用信道矩阵的伪逆矩阵，将接收信号向量投影到发送信号向量空间，从而消除不同信号之间的干扰，恢复原始发送数据。

3.6 解映射和解调

ZF数字信号检测算法输出的复数符号，需要进行解映射，将复数符号映射回相应的二进制数据。然后，利用QPSK解调算法，将接收信号的相位信息转换为原始数据。

4. 性能评估

为了评估MIMO系统在瑞利衰落信道下的性能，需要进行仿真实验，并计算系统的误码率（BER）。

4.1 仿真实验

仿真实验需要进行以下步骤：

• 生成随机的二进制数据流。

• 对数据流进行QPSK调制。

• 生成随机的瑞利衰落信道矩阵。

• 计算接收信号。

• 利用ZF数字信号检测算法进行信号恢复。

• 计算系统的误码率。

4.2 误码率计算

误码率是指接收端解码数据与发送端原始数据的错误率。可以用Matlab的biterr函数计算系统的误码率。

5. 结果与分析

仿真实验结果显示，在不同的信噪比（SNR）下，MIMO系统的误码率随着SNR的增加而下降。ZF数字信号检测算法能够有效地消除信号之间的干扰，提高系统的接收性能。

6. 总结

本文基于Matlab实现了4x4 MIMO QPSK调制系统，并模拟了瑞利衰落信道。利用ZF数字信号检测算法，成功恢复了发送端的原始数据，并通过仿真实验评估了系统的性能。结果表明，MIMO系统能够有效地提高无线通信系统的性能。

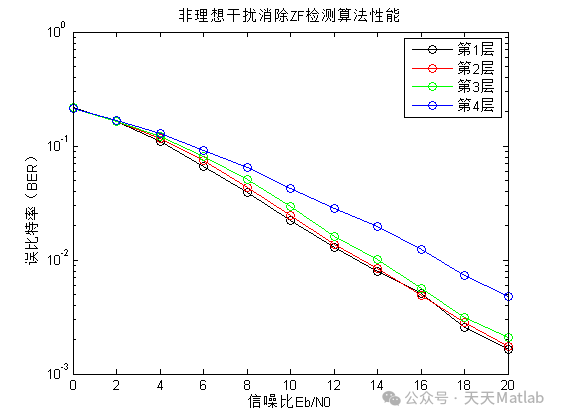

⛳️ 运行结果
