【电力系统】基于共享储能电站的工业用户日前优化经济调度附matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，修心和技术同步精进，matlab项目合作可私信。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

更多Matlab仿真内容点击👇

智能优化算法  神经网络预测 雷达通信  无线传感器

信号处理 图像处理 路径规划 元胞自动机 无人机  电力系统

⛄ 内容介绍

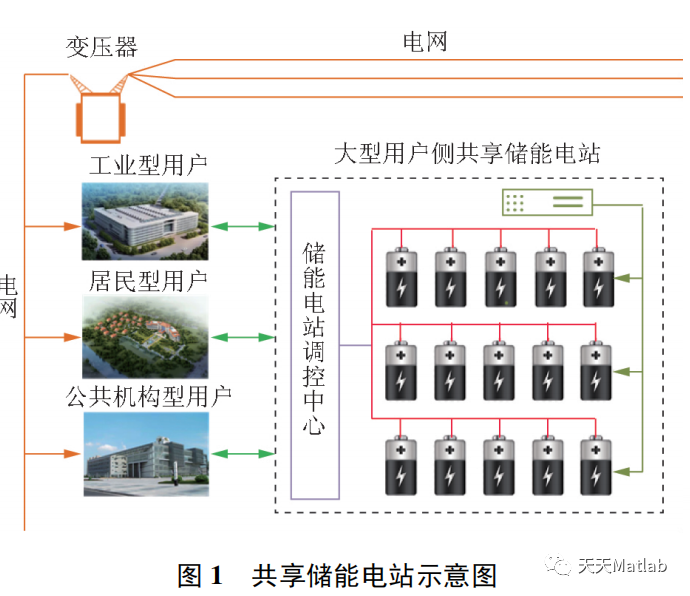

文章提出一种基于共享储能电站的工业用户日前优化经济调度方法.首先提出共享储能电站的概念,分析其商业运营模式.然后将共享储能电站应用到工业用户经济优化调度中,通过协调各用户使用共享储能电站进行充电和放电的功率,实现用户群日运行成本最优.最后以江苏省3个工业用户进行算例仿真,与用户不配置储能和用户独立配置储能场景对比,得出引入共享储能电站可以显著降低用户群日运行成本,并对储能电站年服务费收益,静态投资回收年限和投资回报率与共享储能电站服务费定价间的关系做进一步的研究.

⛄ 部分代码

%论文复现——场景3部分

%基于共享储能电站的工业用户日前优化经济调度[J].电力建设

clc

clear

close all

%% 参数设置

P_grid=sdpvar(3,24); %用户从电网购买的电功率

P_ess_b=sdpvar(3,24); %用户使用共享储能电站放电的功率

P_ess_s=sdpvar(3,24); %用户使用共享储能电站充电的功率

U_ess_b=binvar(3,24); %用户使用共享储能的放电状态位,取1时为放电,0为未放电

U_ess_s=binvar(3,24); %用户使用共享储能的充电状态位,取1时为充电,0为未充电

E=sdpvar(1,24); %储能电站的荷电状态

P_abs=sdpvar(1,24); %储能电站的充电功率

P_relea=sdpvar(1,24); %储能电站的放电功率

E_init=sdpvar(1,1); %储能电站的初始容量

E_max=sdpvar(1,1); %储能电站的预配置容量

P_max=sdpvar(1,1); %储能电站的预配置最大充放电功率

U_abs=binvar(1,24); %储能电站的放电状态位,取1时为放电,0为未放电

U_relea=binvar(1,24); %储能电站的充电状态位,取1时为充电,0为未充电

%% 用户参数导入

Plot_UserC=Plot_UserC';

figure

bar(Plot_UserC,'stacked');

hold on

plot(P_load(3,:),'k-o','LineWidth',1.5);

hold on

plot(P_wind(3,:),'b-o','LineWidth',1.5);

xlabel('时间/h');

ylabel('功率/kW');

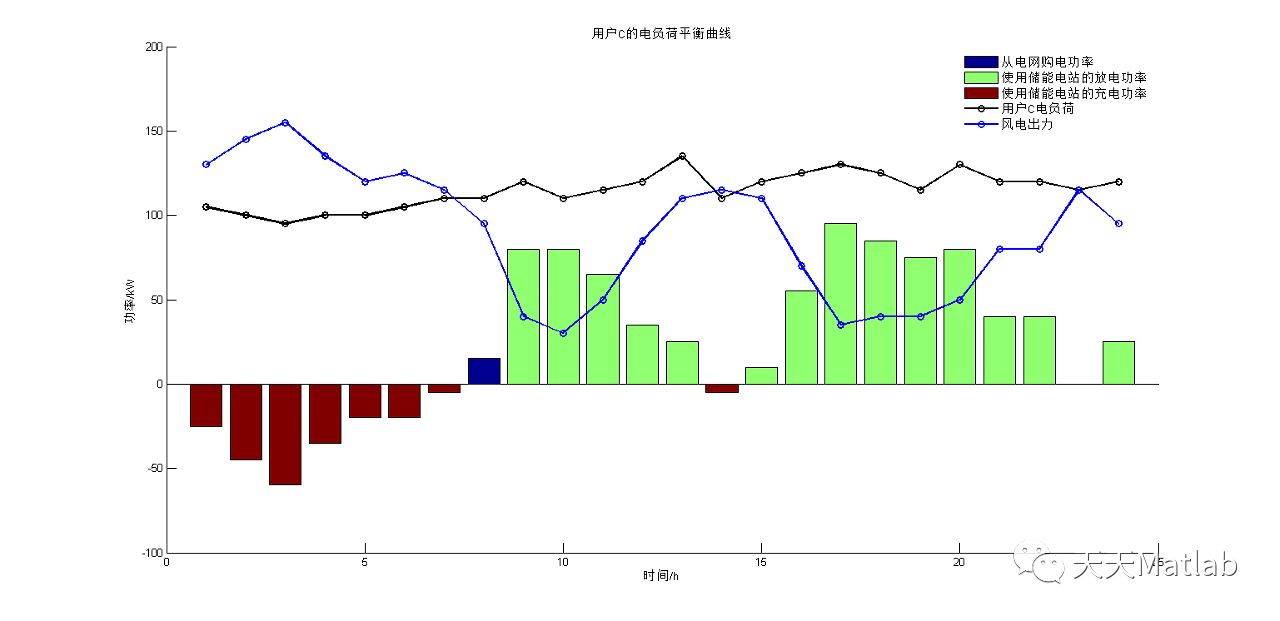

title('用户C的电负荷平衡曲线');

legend('从电网购电功率','使用储能电站的放电功率','使用储能电站的充电功率','用户C电负荷','风电出力');

legend('boxoff');

box off

%共享储能电站充放电功率和电量状态曲线

for t=1:24

    Plot_Station(1,t)=-1*P_abs(t);

    Plot_Station(2,t)=P_relea(t);

end

Plot_Station=Plot_Station';

EE=E';

figure

yyaxis left; % 激活左边的轴

bar(Plot_Station,'stacked');

title('共享储能电站充放电功率和电量状态曲线');

xlabel('时间/h');

ylabel('功率/kW'); % 给左y轴添加轴标签

yyaxis right; % 激活右边的轴

plot(EE,'r-o','LineWidth',1.5);

ylabel('电量/kWh'); % 给右y轴添加轴标签

legend('储能电站充电功率','储能电站放电功率','储能电站电量');

legend('boxoff');

grid on

box off

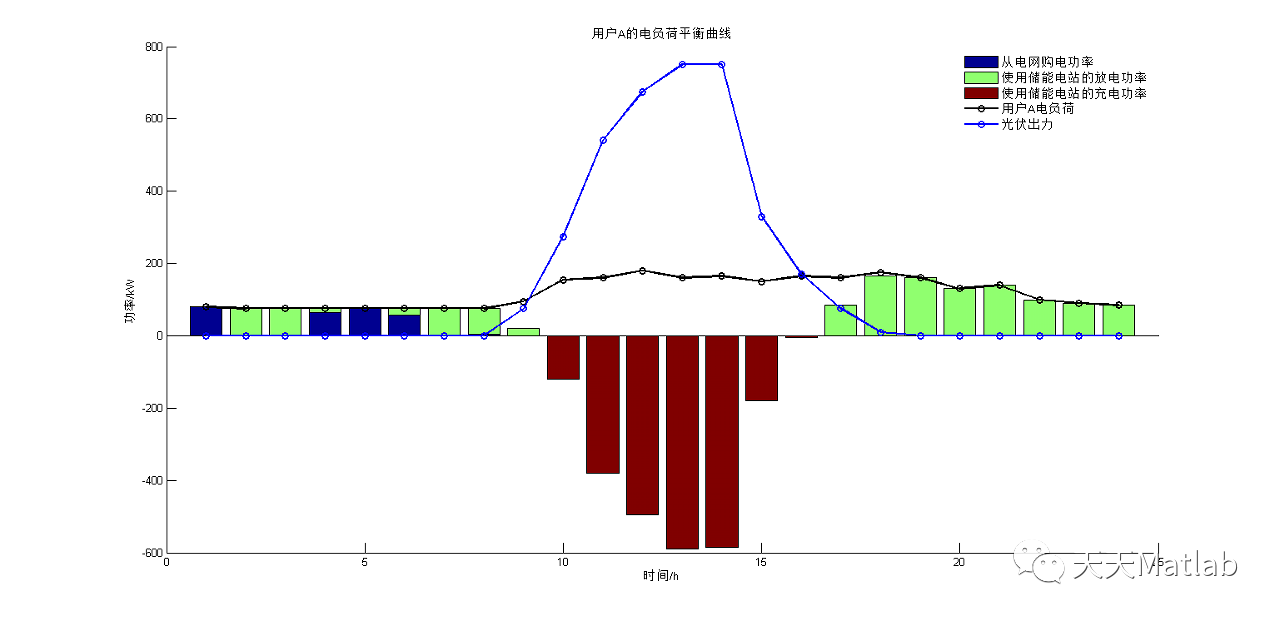

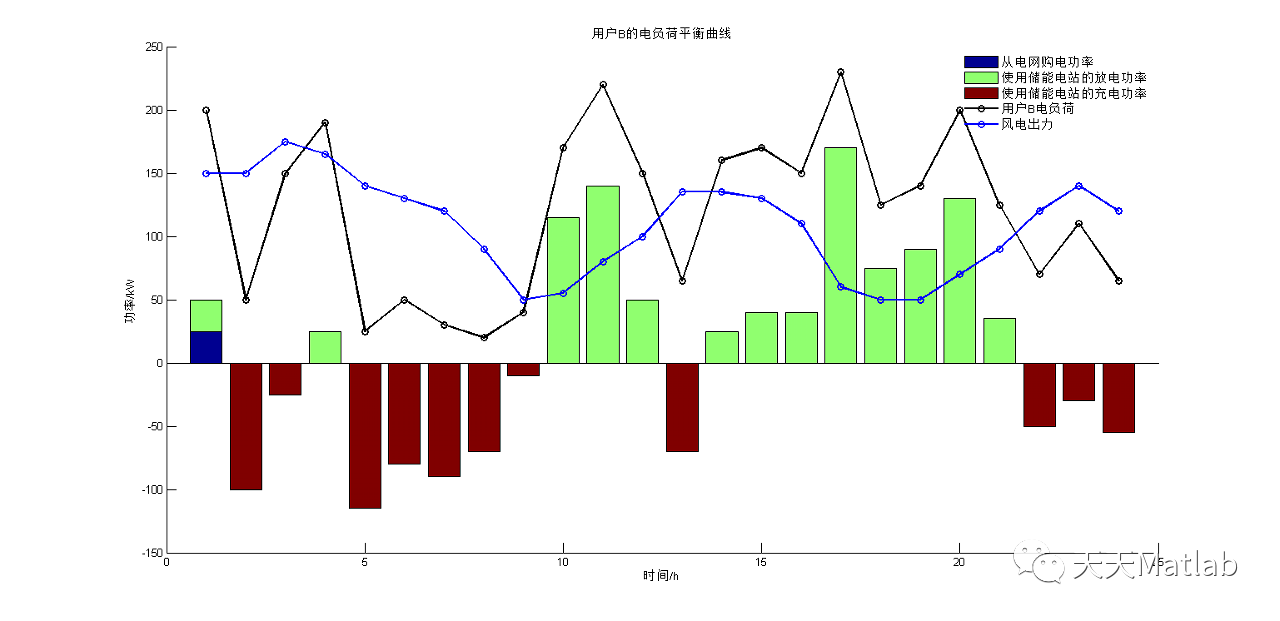

⛄ 运行结果

⛄ 参考文献

​[1]李淋, 徐青山, 王晓晴,等. 基于共享储能电站的工业用户日前优化经济调度[J]. 电力建设, 2020, 41(5):8.

⛄ 完整代码
