【最优潮流】直流最优潮流(OPF)课设附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、课设背景与核心目标

直流最优潮流（DC Optimal Power Flow，DC-OPF）是电力系统经济调度与安全运行的核心工具，其基于直流潮流模型简化交流系统的非线性特性，在满足电网安全约束的前提下，实现发电成本最小化、网损最小化等优化目标。本课程设计旨在通过理论建模、算法实现与仿真验证，帮助学习者掌握 DC-OPF 的核心原理与工程应用方法。

1. 课设核心目标

• 理解直流潮流模型的简化假设与数学表达，掌握 DC-OPF 的约束条件与目标函数构建方法；

• 熟练运用线性规划（LP）算法求解 DC-OPF 问题，掌握 MATLAB、Gurobi 等工具的编程实现；

• 基于 IEEE 标准算例（如 IEEE 30 节点系统）完成 DC-OPF 仿真，分析优化结果与电网安全约束的关联性；

• 对比不同优化目标（发电成本最小、网损最小）下的调度方案，理解 DC-OPF 的工程应用价值。

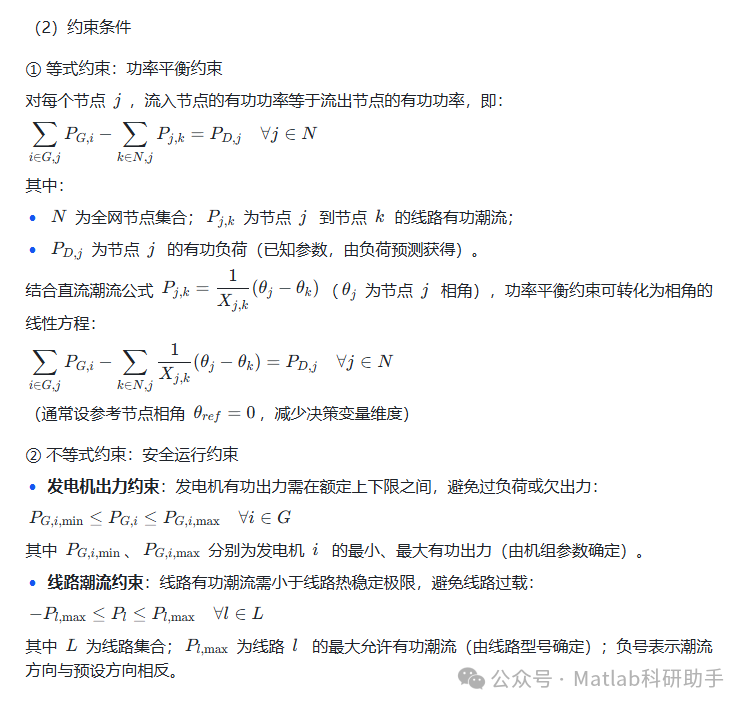

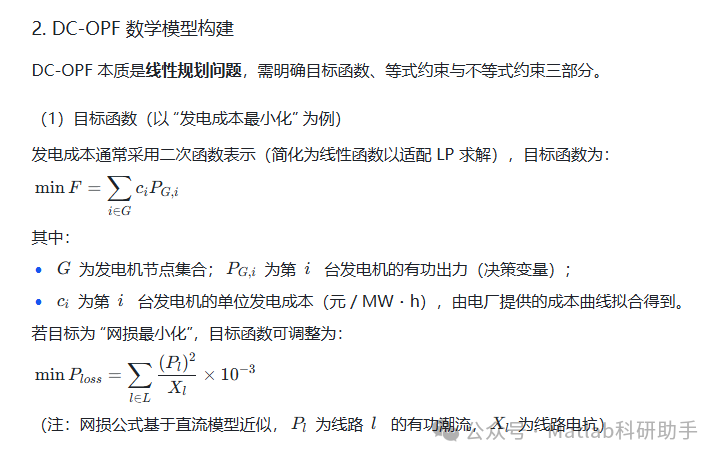

二、DC-OPF 基础理论与数学建模

1. 直流潮流模型简化假设

DC-OPF 基于直流潮流模型，核心简化假设包括：

• 忽略交流系统的电压幅值变化（假设节点电压幅值恒定为额定值）；

• 忽略线路电阻（仅考虑电抗），有功功率潮流仅与节点相角差相关；

• 忽略无功功率流动（仅优化有功功率分配）；

• 发电机出力与节点相角满足线性关系，潮流方程为线性方程。

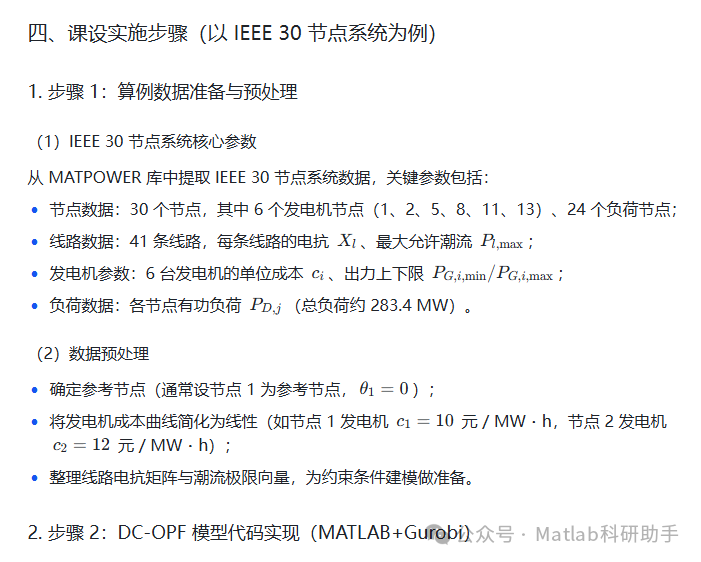

• 数据导入：通过 MATPOWER 的loadcase函数加载 IEEE 30 节点数据，避免手动输入参数的误差；

• 约束矩阵构建：功率平衡约束需根据节点 - 线路关联关系推导，例如节点 2 的功率平衡需包含发电机 2 的出力、与相邻节点（1、3、6）的线路潮流；

• Gurobi 求解：通过gurobi函数调用求解器，OutputFlag=1可显示迭代过程，帮助排查模型错误（如约束冲突）。

3. 步骤 3：课设报告撰写要求

课设报告需包含以下核心内容，字数建议 5000-8000 字：

• 第一章 引言：DC-OPF 的研究意义、课设目标与主要工作；

• 第二章 理论基础：直流潮流模型假设、DC-OPF 数学模型（目标函数、约束条件）；

• 第三章 算法实现：LP 求解原理、MATLAB/Gurobi 代码框架、关键步骤说明；

• 第四章 仿真结果与分析：IEEE 30 节点算例参数、优化结果（表格 + 图表）、约束验证、目标对比分析；

• 第五章 总结与展望：课设收获、DC-OPF 的局限性（如忽略无功功率）、改进方向（如结合交流 OPF）。

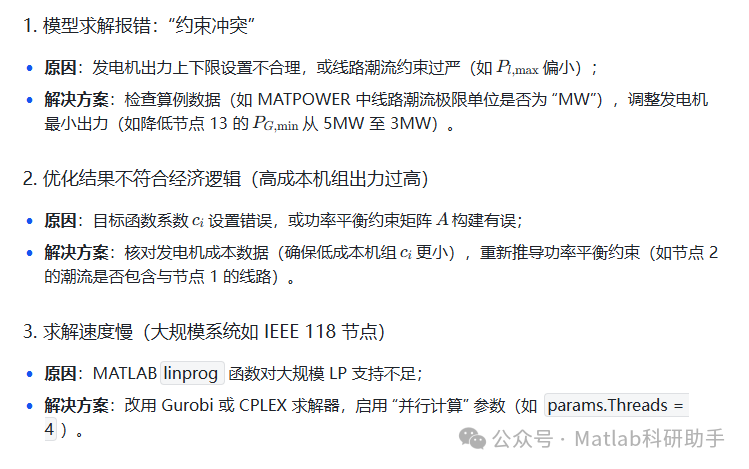

五、常见问题与解决方案

六、拓展任务（选做）

为提升课设深度，可开展以下拓展任务：

1. 考虑网损的 DC-OPF 模型：将网损项加入目标函数（需将网损近似为线性函数），对比优化结果；

1. 含风电的 DC-OPF：在 IEEE 30 节点系统中加入风电节点（如节点 20），设置风电出力波动区间（±10%），分析风电不确定性对优化结果的影响；

1. 分布式求解：将 IEEE 30 节点系统分为 2 个区域，采用分布式 LP 算法求解，模拟多区域电网的协同调度。

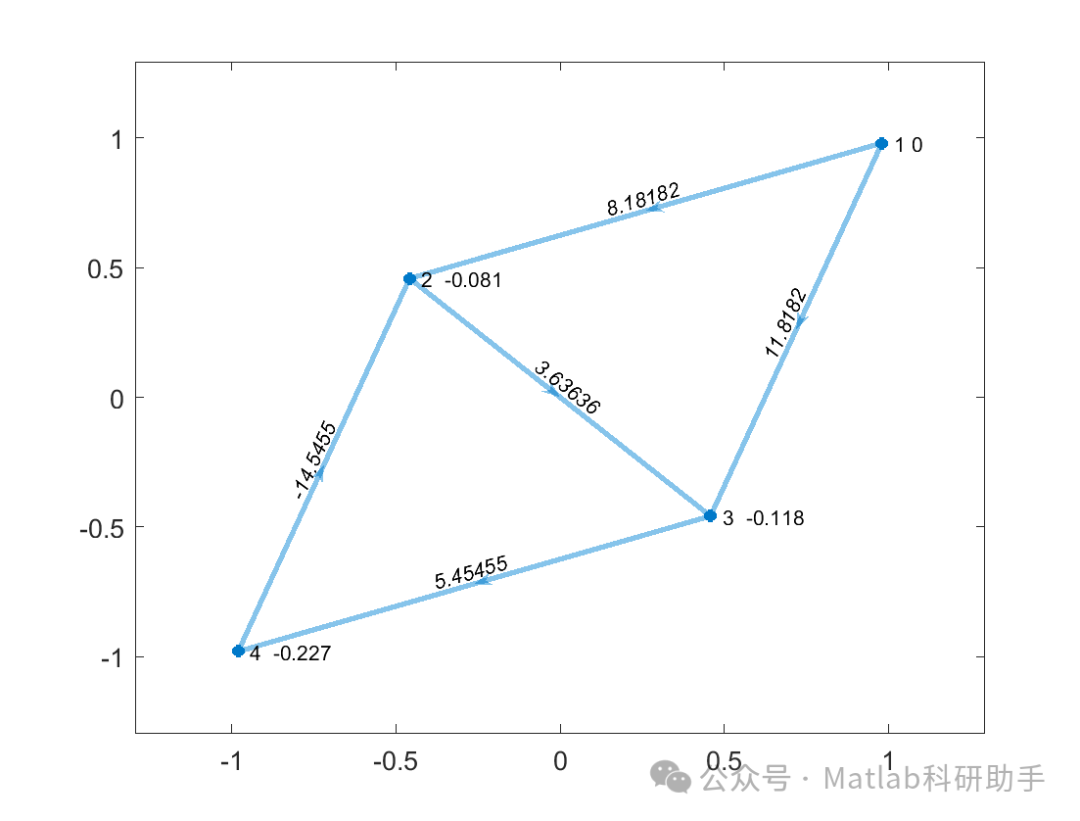

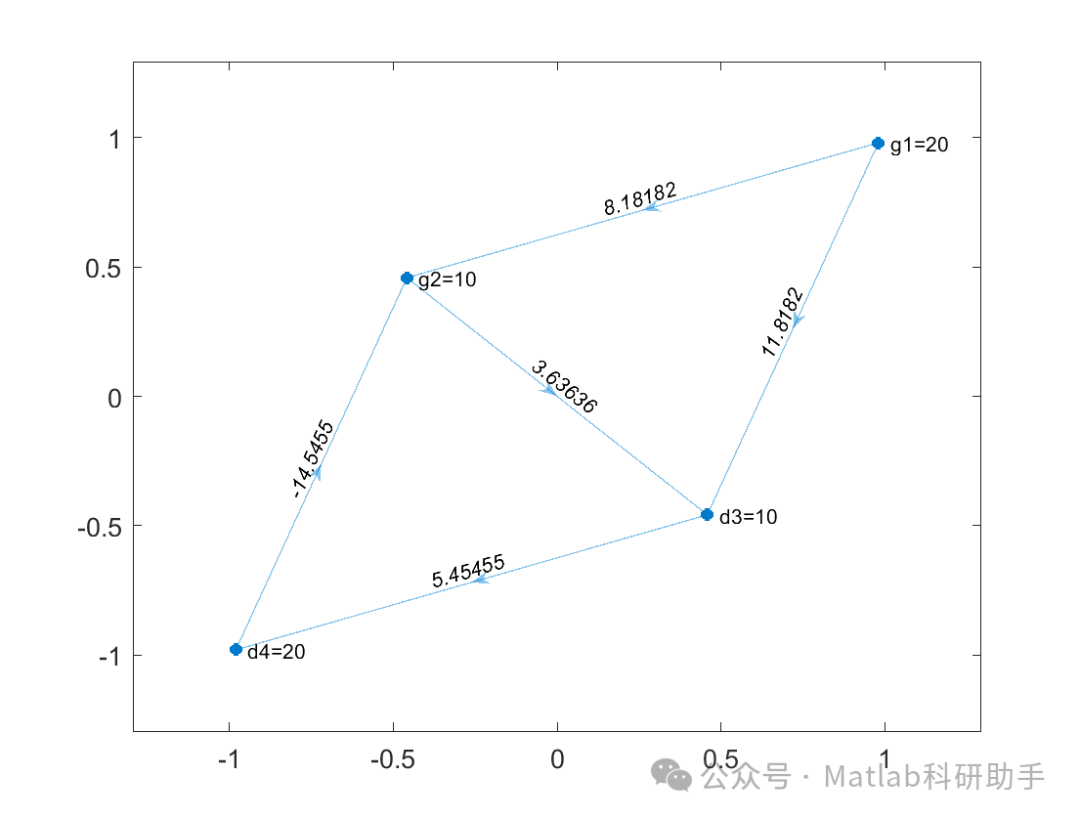

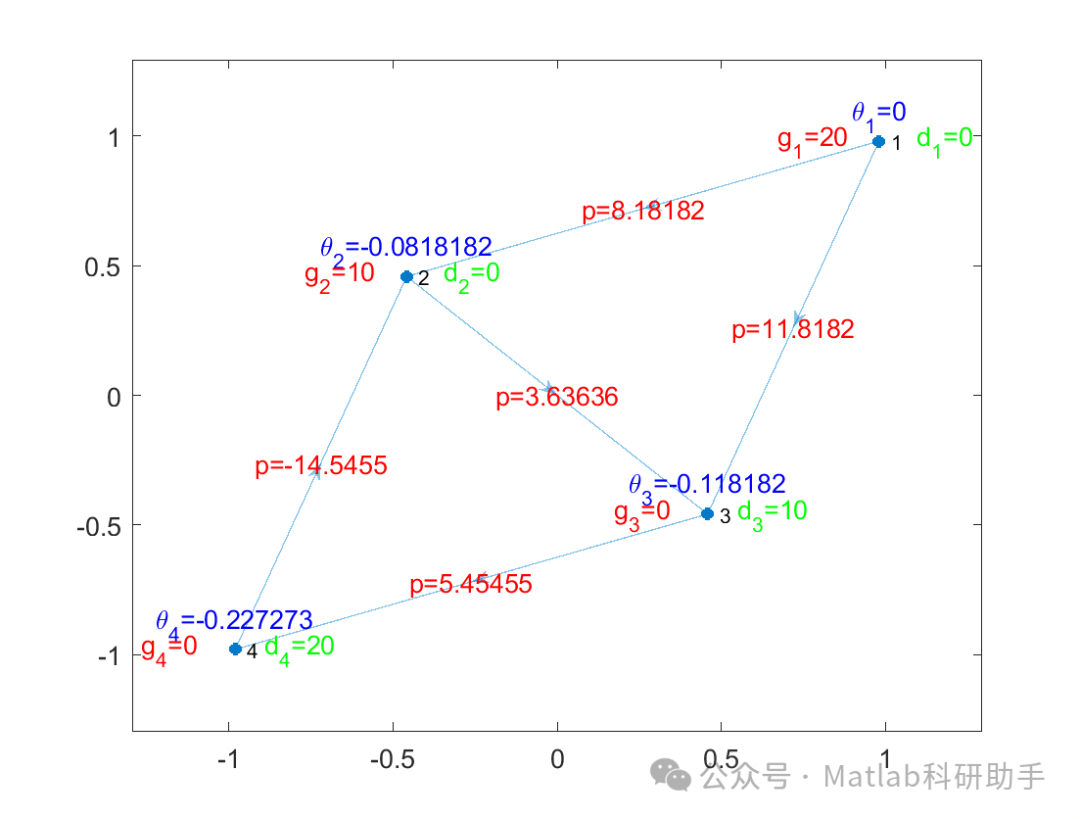

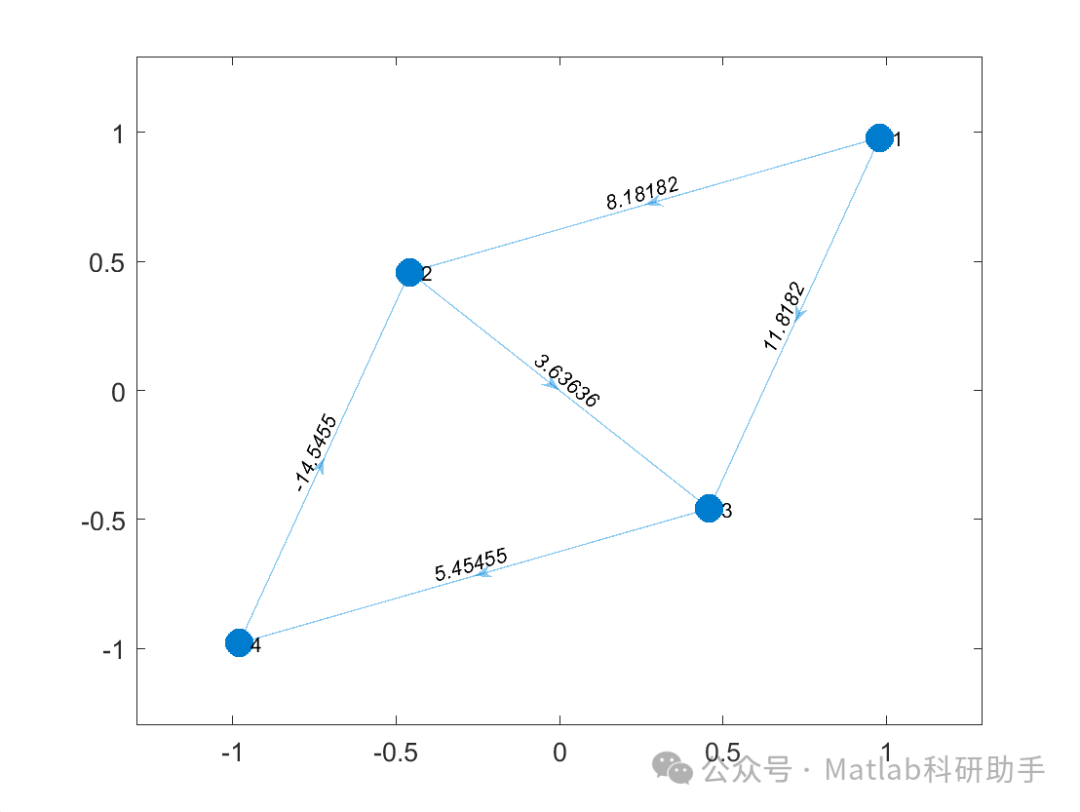

⛳️ 运行结果

🔗 参考文献

[1] 刘科研,盛万兴,李运华.互联电网的直流最优潮流分解算法研究[J].中国电机工程学报, 2006, 26(12):5.DOI:10.3321/j.issn:0258-8013.2006.12.004.

[2] 刘先正,温家良,潘艳,等.采用改进粒子群算法的直流电网最优潮流控制[J].电网技术, 2017, 41(3):6.DOI:10.13335/j.1000-3673.pst.2016.2103.

[3] 何天雨,卫志农,孙国强,等.基于改进内点半定规划算法的拟直流最优潮流[J].电网技术, 2015, 39(9):6.DOI:10.13335/j.1000-3673.pst.2015.09.027.
