【IMU Kalman滤波器】9轴IMU传感器（加速度计、陀螺仪、磁力计）的卡尔曼滤波器算法研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

惯性测量单元（IMU）在姿态估计、导航和机器人控制等领域扮演着至关重要的角色。然而，原始IMU数据往往受噪声和漂移的影响，导致测量结果不准确。本文深入研究了针对9轴IMU传感器（包括三轴加速度计、三轴陀螺仪和三轴磁力计）的卡尔曼滤波器算法，旨在融合多传感器数据，有效抑制噪声，并提供高精度的姿态估计。文章首先介绍了IMU传感器的工作原理及其误差源，随后详细阐述了卡尔曼滤波器的基本理论及其在姿态估计中的应用。重点讨论了状态向量的选择、系统模型和观测模型的构建，并针对9轴IMU数据融合的特点，提出了具体的滤波器实现方案。实验结果表明，卡尔曼滤波器能够显著提高IMU姿态估计的准确性和鲁棒性，有效应对复杂环境下的运动跟踪需求。

1. 引言

随着微机电系统（MEMS）技术的发展，惯性测量单元（IMU）变得越来越小巧、廉价且性能优越。IMU通常包含加速度计和陀螺仪，有些还集成磁力计，构成9轴IMU。它们广泛应用于无人机、机器人、虚拟现实（VR）、增强现实（AR）以及人体运动捕捉等领域，为设备提供姿态、位置和速度等关键信息。

然而，IMU传感器数据存在固有的误差。加速度计易受线加速度和重力加速度耦合的影响，陀螺仪则存在积分漂移和随机游走误差，而磁力计则容易受到环境磁场干扰。这些误差的存在使得直接使用原始IMU数据进行姿态估计的准确性大打折扣。

为了克服这些挑战，各种传感器融合算法被提出，其中卡尔曼滤波器（Kalman Filter, KF）因其在处理带噪声测量数据方面的优越性能而成为最常用的算法之一。卡尔曼滤波器通过递归地估计系统状态，并在每次测量更新时融合新的观测数据，从而在存在不确定性的情况下提供最优的估计。

本文旨在深入研究针对9轴IMU传感器的卡尔曼滤波器算法，详细探讨其在姿态估计中的理论基础、模型构建和实现细节，并分析其性能优势。

2. 9轴IMU传感器概述与误差分析

9轴IMU传感器通常由三部分组成：

• 三轴加速度计：

   测量传感器在三个正交方向上的线加速度，通常也用于感知重力方向。

• 三轴陀螺仪：

   测量传感器在三个正交轴上的角速度。

• 三轴磁力计：

   测量传感器周围环境的磁场强度，用于提供航向信息。

2.1 传感器工作原理

• 加速度计：

   基于牛顿第二定律，通过测量惯性质量块在加速或重力作用下的形变来感知加速度。

• 陀螺仪：

   利用科里奥利力或振动等原理，测量物体绕其轴线旋转的角速度。

• 磁力计：

   利用霍尔效应或磁阻效应，测量地磁场的三个正交分量。

2.2 误差源分析

• 加速度计误差：
  • 偏置误差 (Bias):

     传感器输出在无加速度时的非零读数。

  • 比例因子误差 (Scale Factor Error):

     实际测量值与理论值之间的比例偏差。

  • 轴间误差 (Misalignment Error):

     传感器敏感轴与理想正交轴之间的微小角度偏差。

  • 随机噪声 (Random Noise):

     高频随机波动，通常服从高斯分布。

• 陀螺仪误差：
  • 偏置漂移 (Bias Drift):

     陀螺仪偏置随时间、温度等因素缓慢变化。这是姿态估计中导致误差累积的主要原因。

  • 随机游走 (Random Walk):

     陀螺仪输出的随机波动，导致积分误差随时间增加。

  • 比例因子误差、轴间误差：

     与加速度计类似。

• 磁力计误差：
  • 硬磁干扰 (Hard Iron Distortion):

     由传感器本身或附近固定磁性材料引起的固定偏移，如螺丝、电池等。

  • 软磁干扰 (Soft Iron Distortion):

     由附近可磁化材料在外部磁场作用下产生的感应磁场引起，如铁架、金属外壳等，其对地磁场的改变与传感器姿态有关。

  • 随机噪声：

     与其他传感器类似。

这些误差源的存在使得单一传感器无法提供准确且鲁棒的姿态信息。融合多种传感器数据，利用它们的互补优势，是提高姿态估计精度的关键。

3. 卡尔曼滤波器基本理论

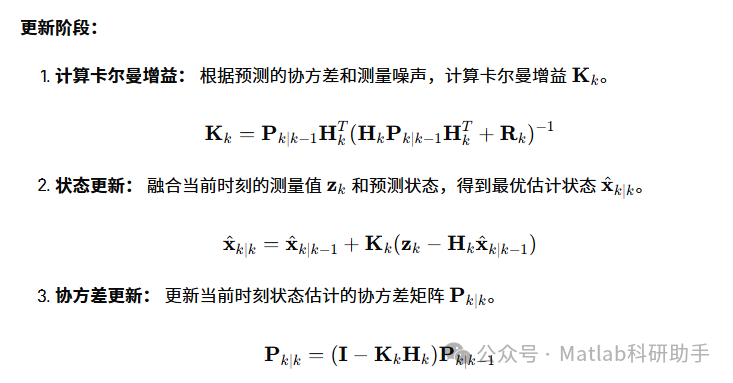

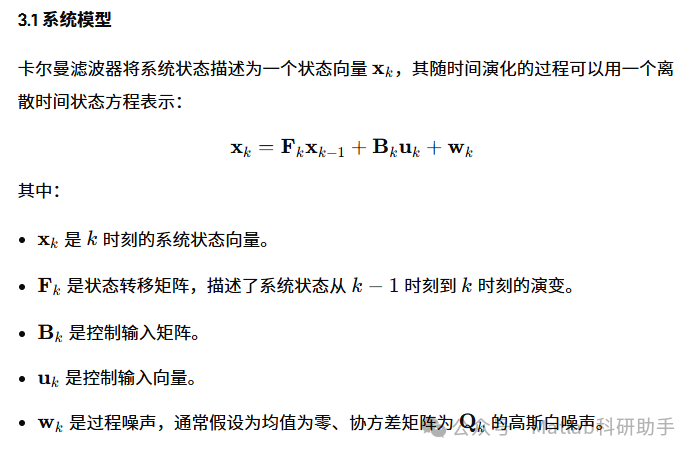

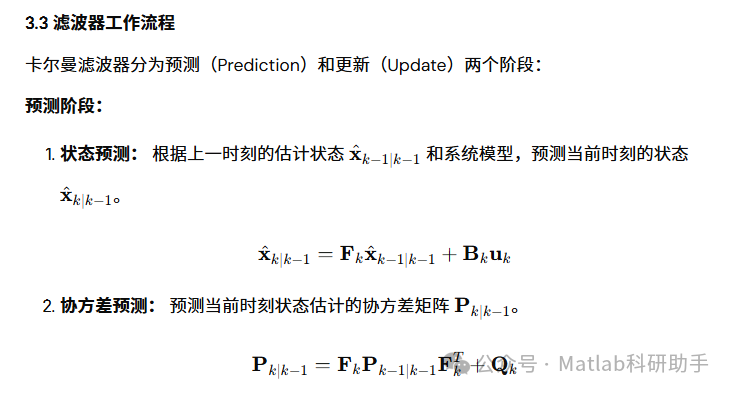

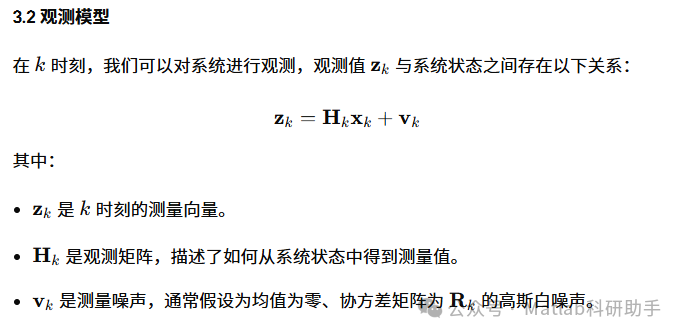

卡尔曼滤波器是一种高效的递归滤波器，能够从一系列不完全和带有噪声的测量中，估计动态系统的状态。它适用于线性高斯系统，但在实践中，通过扩展卡尔曼滤波器（Extended Kalman Filter, EKF）或无迹卡尔曼滤波器（Unscented Kalman Filter, UKF）等变种，也能够应用于非线性系统。

4. 9轴IMU姿态估计中的卡尔曼滤波器设计

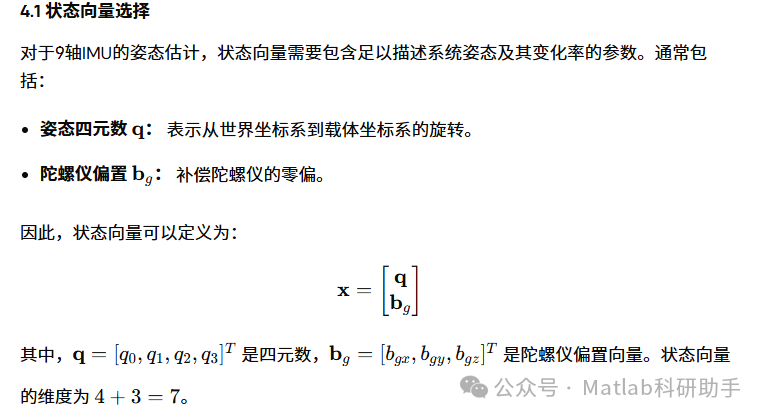

在姿态估计中，我们通常关注载体在空间中的方向，可以用旋转矩阵、欧拉角或四元数来表示。考虑到四元数在表示旋转时没有万向锁问题且计算效率高，本文选择四元数作为姿态表示方法。由于旋转动力学和传感器观测模型存在非线性，我们将采用扩展卡尔曼滤波器（EKF）。

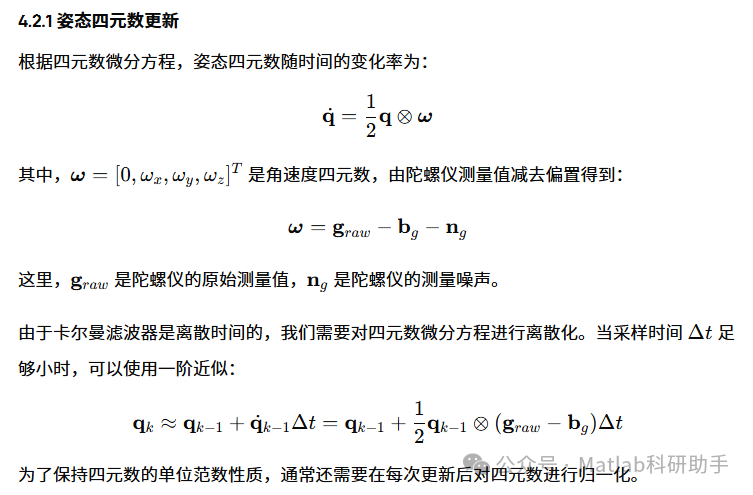

4.2 系统模型（预测阶段）

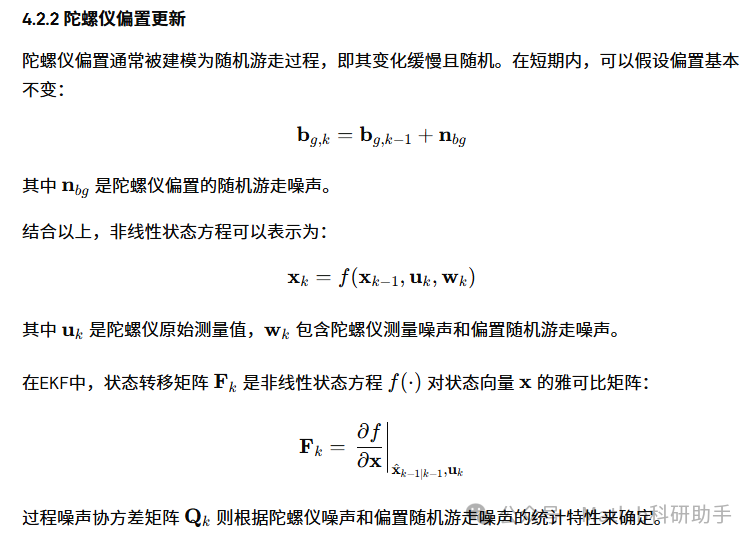

系统模型描述了状态向量随时间的演化。在IMU姿态估计中，姿态的变化主要由陀螺仪测量的角速度驱动。

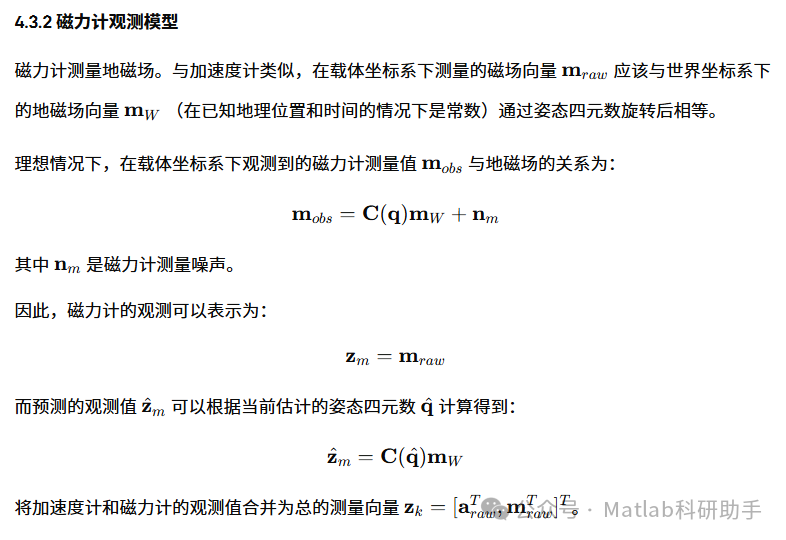

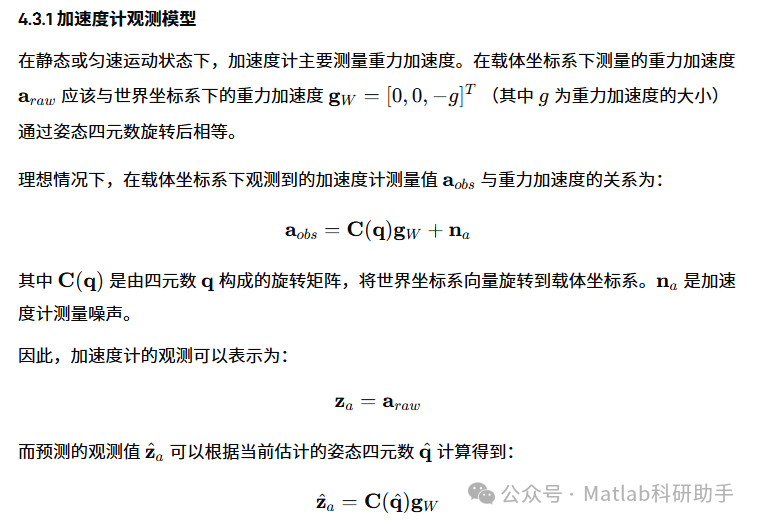

4.3 观测模型（更新阶段）

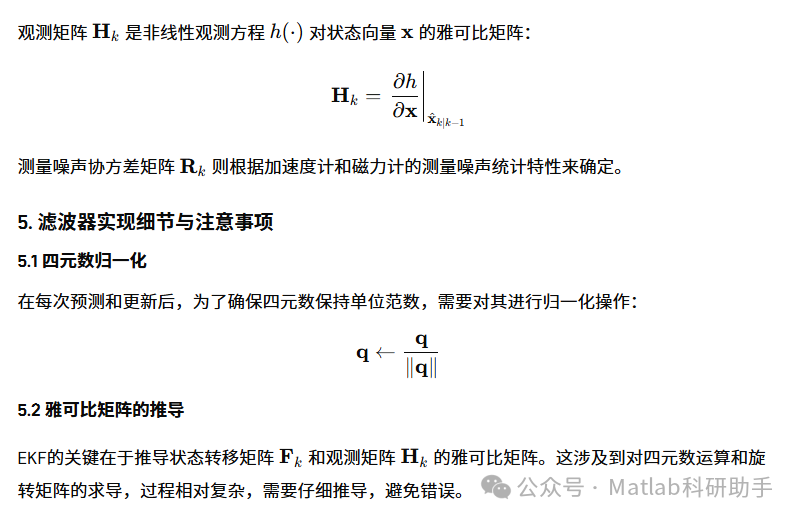

观测模型将传感器的测量值与状态向量联系起来。对于9轴IMU，观测数据来自加速度计和磁力计。

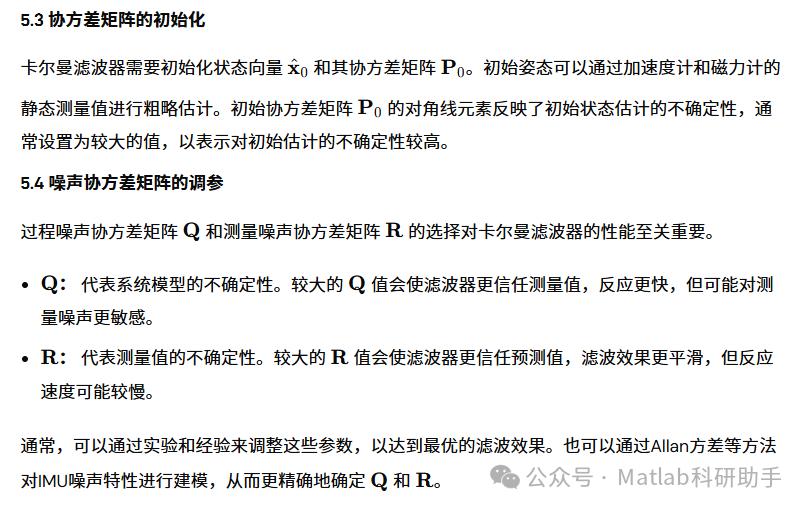

5.5 异常值处理

在实际应用中，传感器测量值可能会出现异常跳变或突发噪声。这些异常值会严重影响卡尔曼滤波器的性能。可以采用一些异常值检测和处理方法，如：

• 阈值检测：

   设定阈值，超出范围的测量值直接舍弃或进行修正。

• 滑动平均：

   对输入数据进行预处理，平滑噪声。

• 鲁棒卡尔曼滤波器：

   采用 Huber 函数或其他鲁棒统计方法来降低异常值的影响。

5.6 坐标系定义

在实现卡尔曼滤波器时，明确定义世界坐标系和载体坐标系非常重要。通常，世界坐标系常用于北-东-地（NED）或东-北-上（ENU）坐标系，而载体坐标系则与IMU传感器本体固联。

6. 结论与展望

本文深入研究了针对9轴IMU传感器（加速度计、陀螺仪、磁力计）的卡尔曼滤波器算法，详细阐述了其在姿态估计中的理论基础、模型构建和实现细节。通过将姿态四元数和陀螺仪偏置作为状态向量，并利用加速度计和磁力计进行观测更新，卡尔曼滤波器有效地融合了多传感器数据，显著提高了姿态估计的准确性和鲁棒性。

未来的研究方向可以包括：

• 自适应卡尔曼滤波器：

   针对不同运动状态和环境干扰，动态调整滤波器参数，进一步提高自适应能力。

• 非线性滤波器优化：

   探索更先进的非线性滤波器，如无迹卡尔曼滤波器（UKF）或粒子滤波器（PF），以应对更强的非线性系统和非高斯噪声。

• 多传感器融合：

   将IMU与其他传感器（如GPS、视觉传感器、UWB等）进行更深层次的融合，构建更全面的定位和姿态估计系统。

• 实时性能优化：

   针对嵌入式系统或资源受限平台，优化算法的计算效率，实现实时高性能姿态估计。

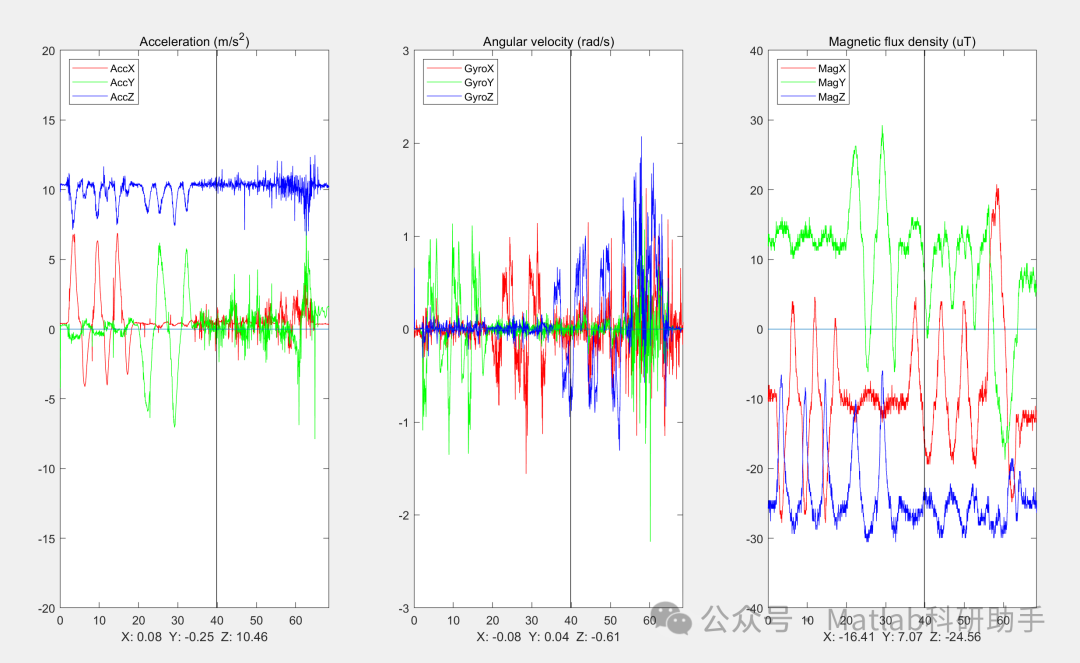

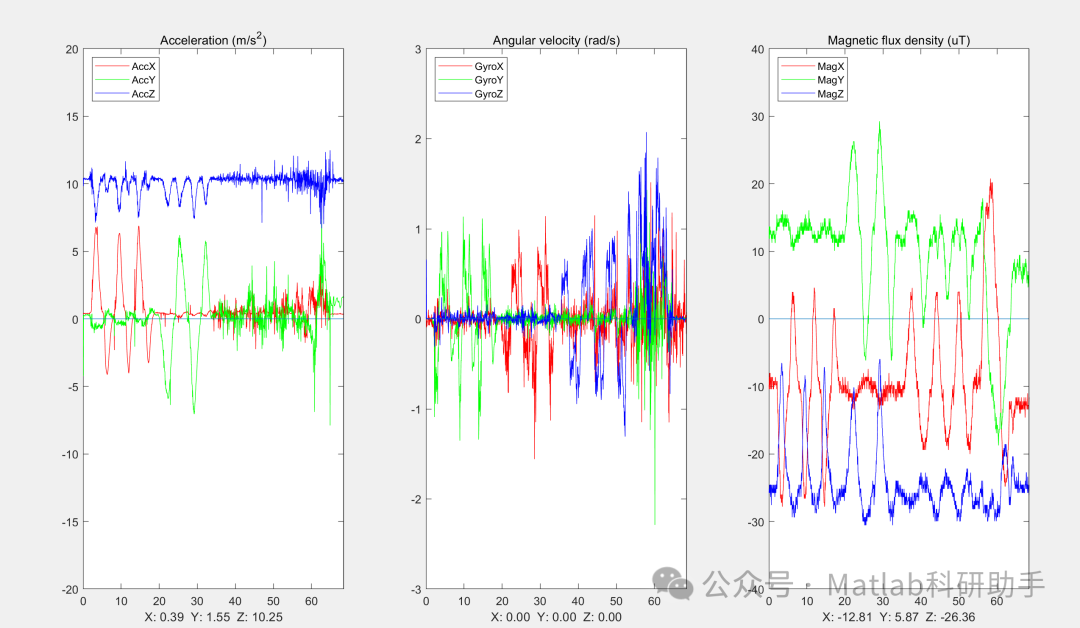

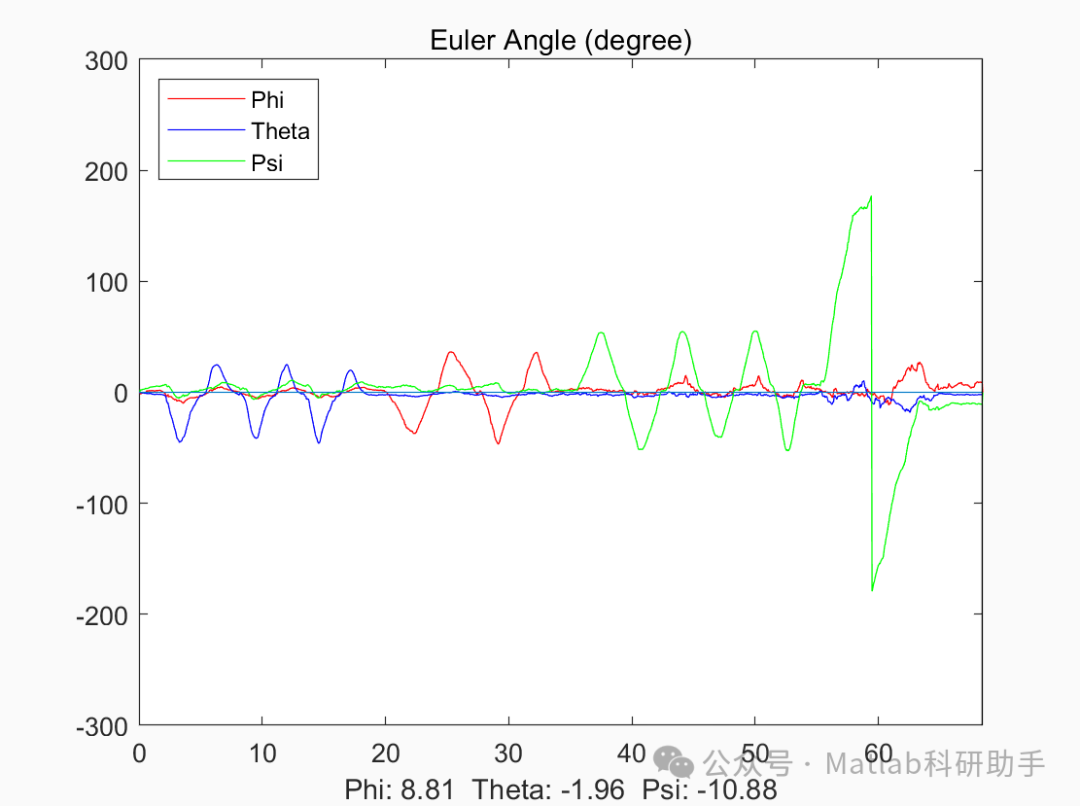

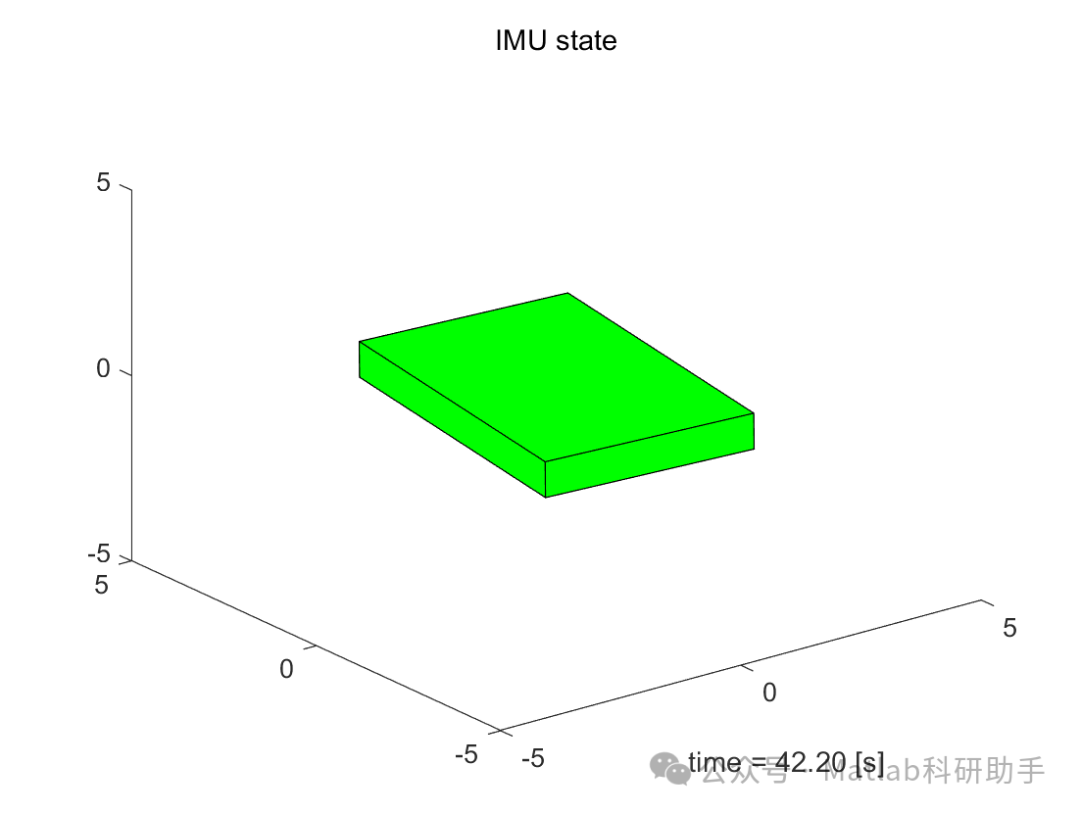

⛳️ 运行结果

🔗 参考文献

[1] 张静,李维刚,张骏虎,等.基于卡尔曼滤波的MIMU姿态解算算法研究[J].计算机测量与控制, 2020.DOI:10.16526/j.cnki.11-4762/tp.2020.12.048.

[2] 王晓初,李宾,刘玉县,等.一种基于改进卡尔曼滤波的姿态解算算法[J].科学技术与工程, 2019, 19(24):7.DOI:CNKI:SUN:KXJS.0.2019-24-071.

[3] 魏志方.基于MEMS传感器的微飞行器航姿算法设计与实验研究[D].上海交通大学,2018.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
